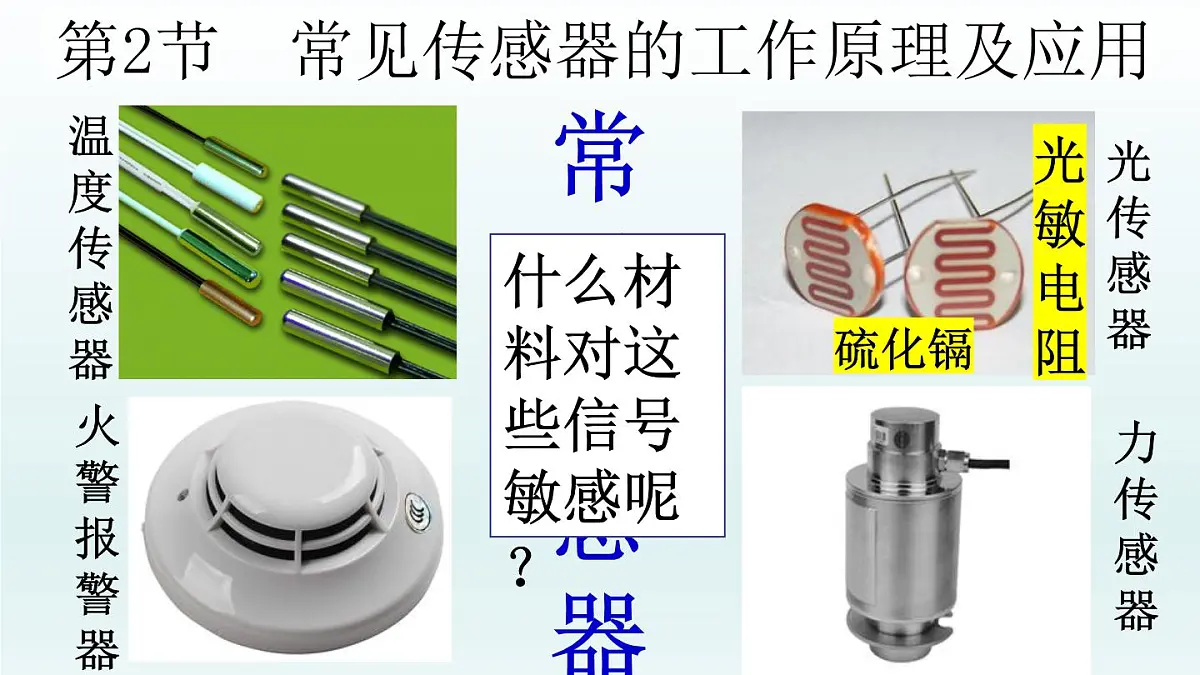

什么材料对这些信号敏感呢？

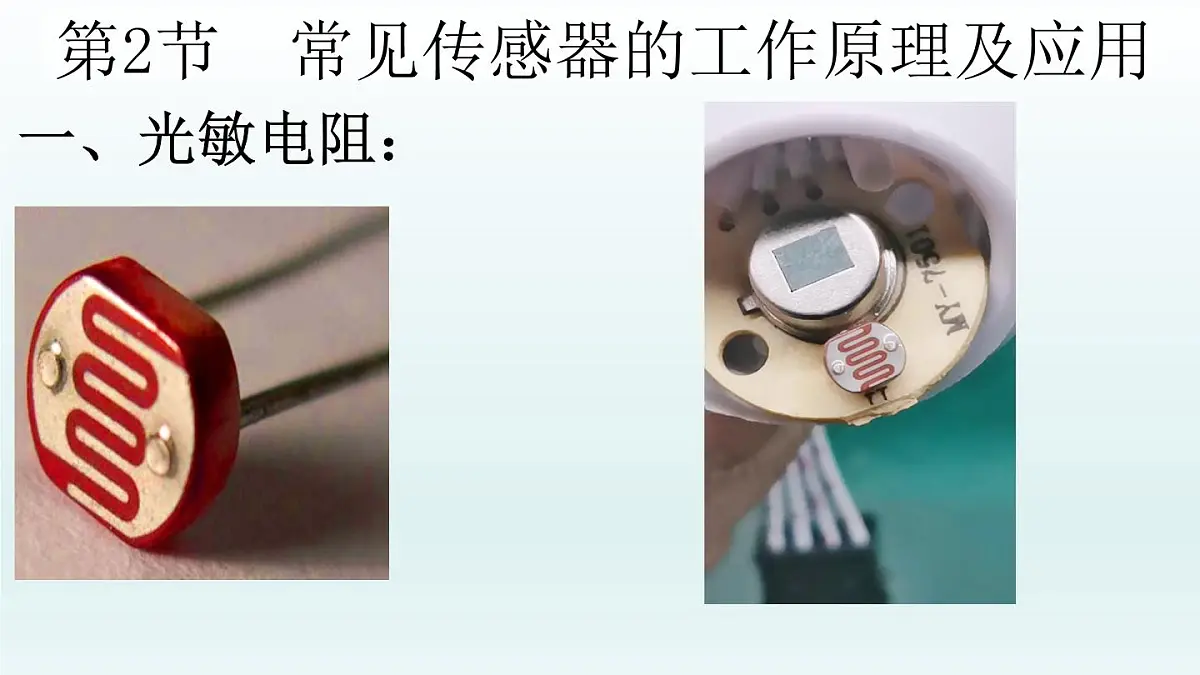

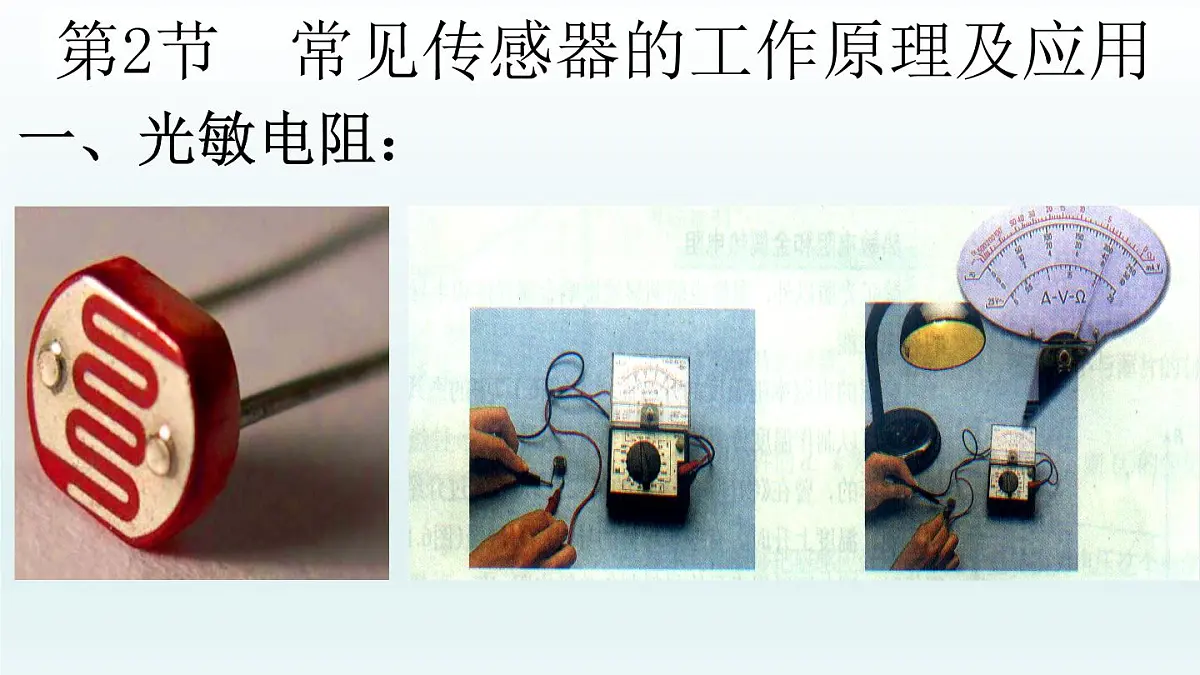

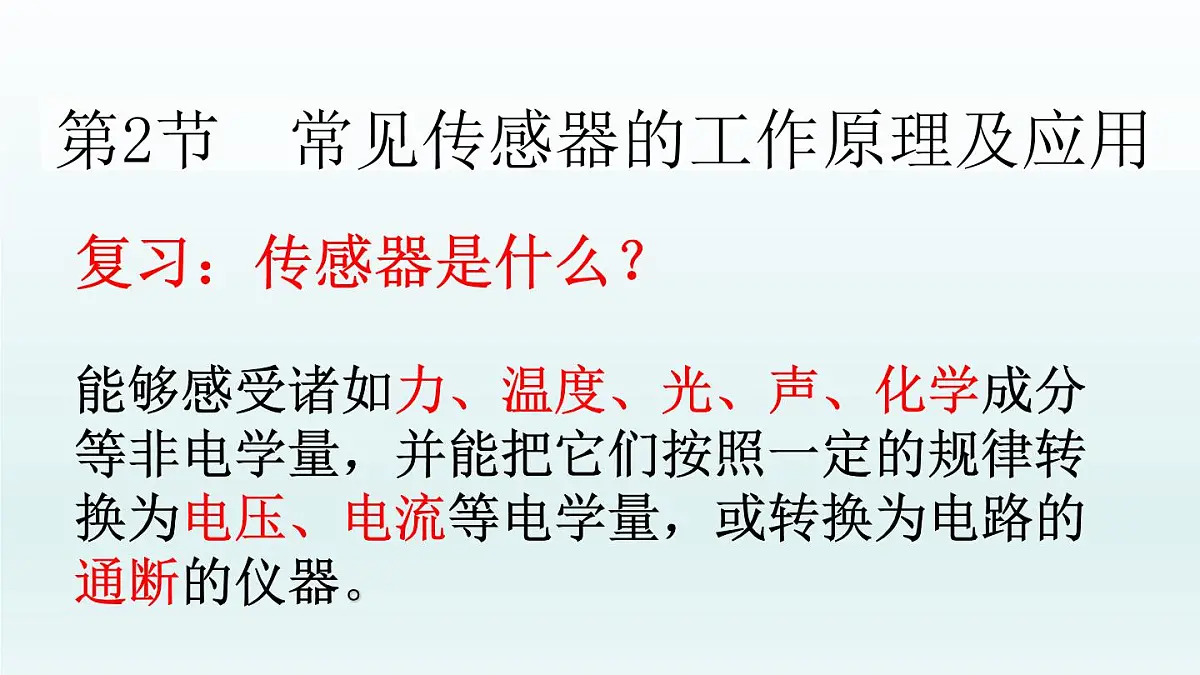

第2节 常见传感器的工作原理及应用

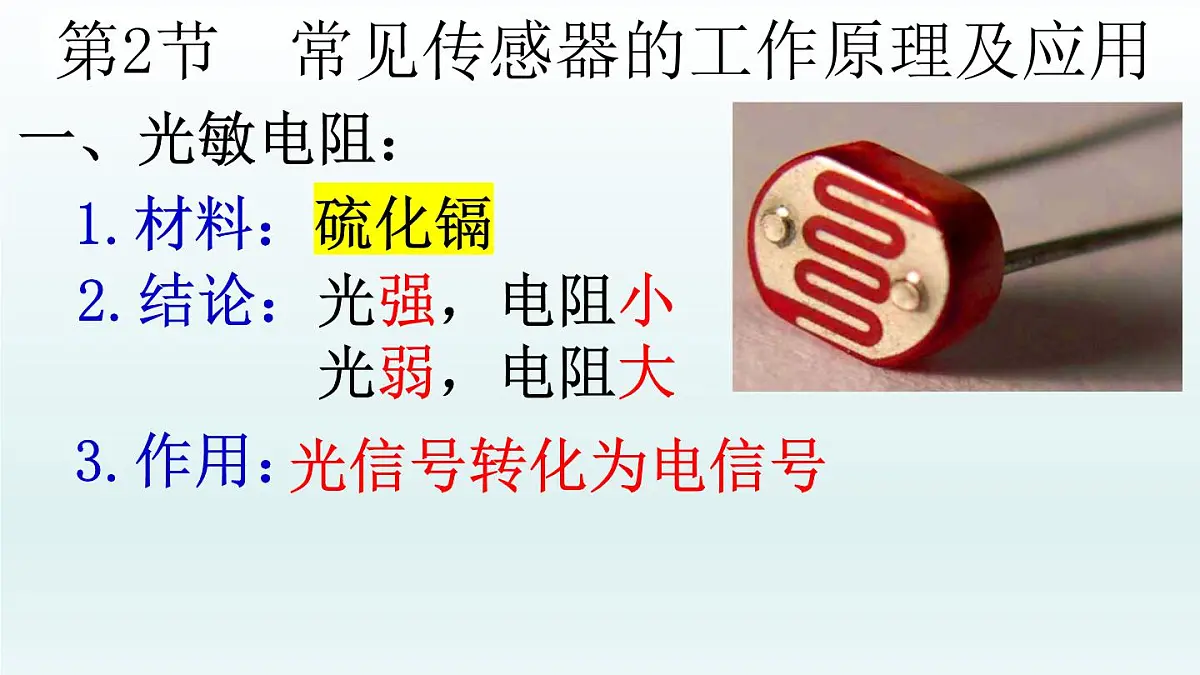

2.结论：光强，电阻小 光弱，电阻大

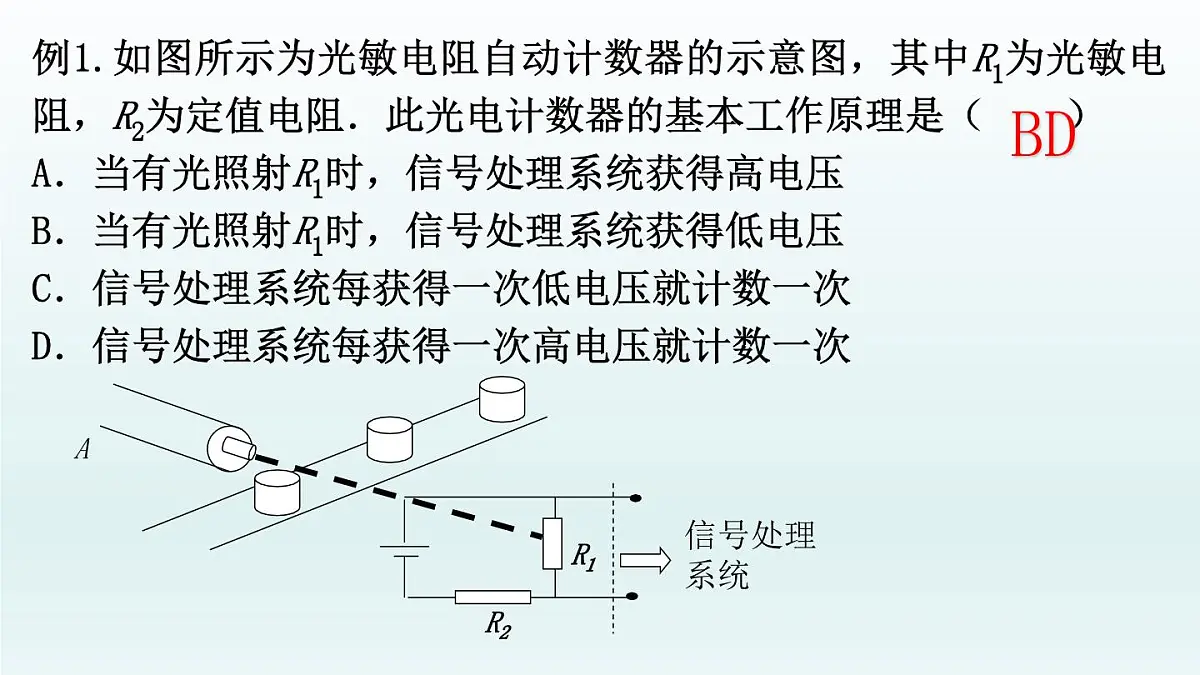

例1.如图所示为光敏电阻自动计数器的示意图，其中R1为光敏电阻，R2为定值电阻．此光电计数器的基本工作原理是（ ）A．当有光照射R1时，信号处理系统获得高电压B．当有光照射R1时，信号处理系统获得低电压C．信号处理系统每获得一次低电压就计数一次D．信号处理系统每获得一次高电压就计数一次

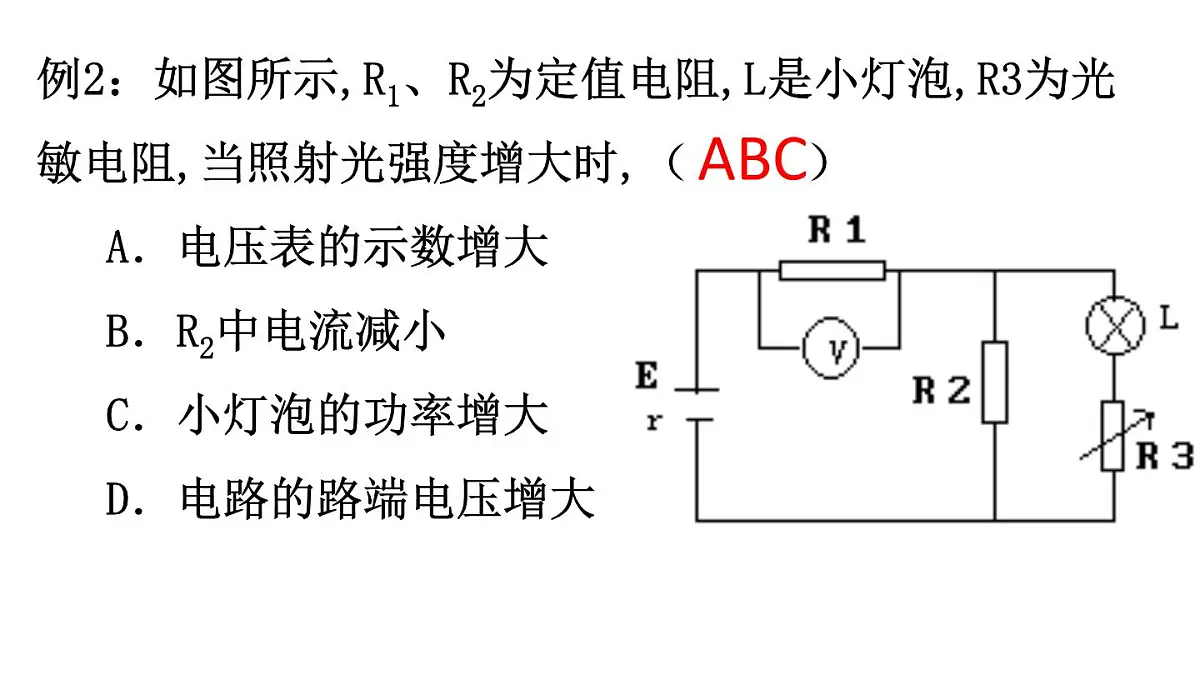

例2：如图所示,R1、R2为定值电阻,L是小灯泡,R3为光敏电阻,当照射光强度增大时,（ ） A．电压表的示数增大 B．R2中电流减小 C．小灯泡的功率增大 D．电路的路端电压增大

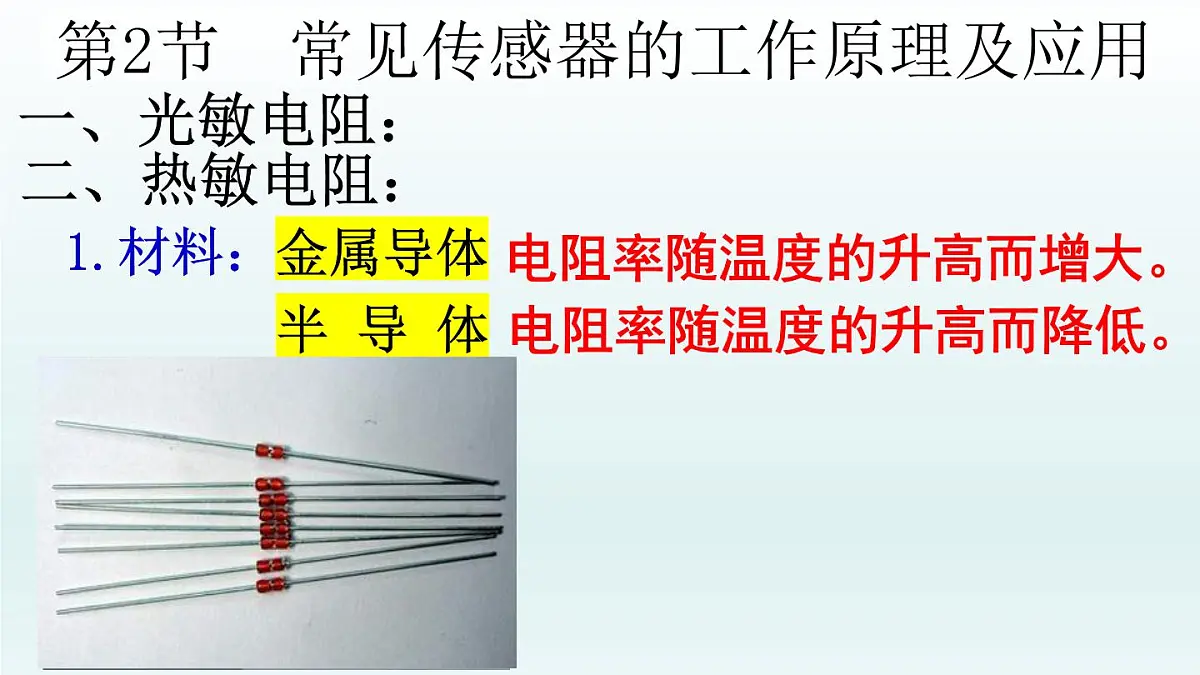

电阻率随温度的升高而增大。
电阻率随温度的升高而降低。
半导体材料对温度更敏感。
温度提高，一些电子挣脱原子核的束缚变为自由电子。
为什么半导体材料对温度更敏感？
而电子原来的位置就变为空穴，这些空穴相当于带正电荷的粒子
一旦半导体接进电路，形成电场，自由电子沿着空穴前进，相当于正负电荷都在移动形成电流
温度越高，挣脱的自由电子就越多，导电能力越强。
（2）特性：金属热电阻的阻值会随着温度的升高而______，具有正温度系数
（1）材料：用金属做成
(2)特性：热敏电阻的阻值会随着温度的升高而_____，具有负温度系数
半导体材料对温度更敏感
例3：如图是一火警报警的一部分电路示意图。其中R2为用半导体热敏材料制成的传感器，电流表为值班室的显示器，a、b之间接报警器。当传感器R2所在处出现火情时，显示器的电流I、报警器两端的电压U的变化情况是（ ）A.　I 变大，U 变大 B.　I 变小，U 变小 C.　I 变小，U 变大 D.　I 变大，U 变小
半导体材料的压阻效应。
例4.有电流 I 流过长方体金属块，金属块高度为d，宽为b，有一磁感应强度为B的匀强磁场由前向后穿过金属，试问金属块上、下表面哪面电势高？电势差是多少？
1.材料：半导体(如砷化铟)
思考：能将物体的微小位移也转化为电压信号吗？
测量 的传感器。
测量 的传感器。
测量 的传感器
例5．传感器是一种采集信号的重要器件，如图是一种测定压力的电容式传感器，当待测压力F作用于可动膜片产生变形，引起电容的变化，若将电容器、灵敏电流计和电源串联接成闭合电路，那么（ ）A．当F向上压膜片电极时，电容将减小B．当F向上压膜片电极时，电容将增大C．若电流计有示数，则压力F发生变化D．若电流计有示数，则压力F不发生变化
来自BBC的报道，日本大阪大学科学家Hirshi Ishiguru教授日前发明出一种完全具有人类女性外貌的机器人——“ Repliee Q1”。“她”能眨眼，说话，做手势，甚至呼吸！皮肤则由类似人类皮肤的硅化物覆盖。
传感器就是人工智能机器人的眼睛、鼻子、耳朵舌头等五官。
甚至能拥有一些人类没有的器官。
传感器的应用——人工智能机器人
