2025年中考物理电学微专题2 电路故障分析（练习）（解析版）

这是一份2025年中考物理电学微专题2 电路故障分析（练习）（解析版），共19页。
TOC \ "1-3" \h \u \l "_Tc5822" PAGEREF _Tc5822 \h 2
\l "_Tc21924" 命题点一 串、并联电路故障 PAGEREF _Tc21924 \h 2
\l "_Tc3075" 命题点二 利用电表判断电路故障 PAGEREF _Tc3075 \h 2
\l "_Tc3042" 命题点三 根据故障判断现象 PAGEREF _Tc3042 \h 6
\l "_Tc31843" PAGEREF _Tc31843 \h 11
\l "_Tc22452" PAGEREF _Tc22452 \h 14
命题点一 串、并联电路故障

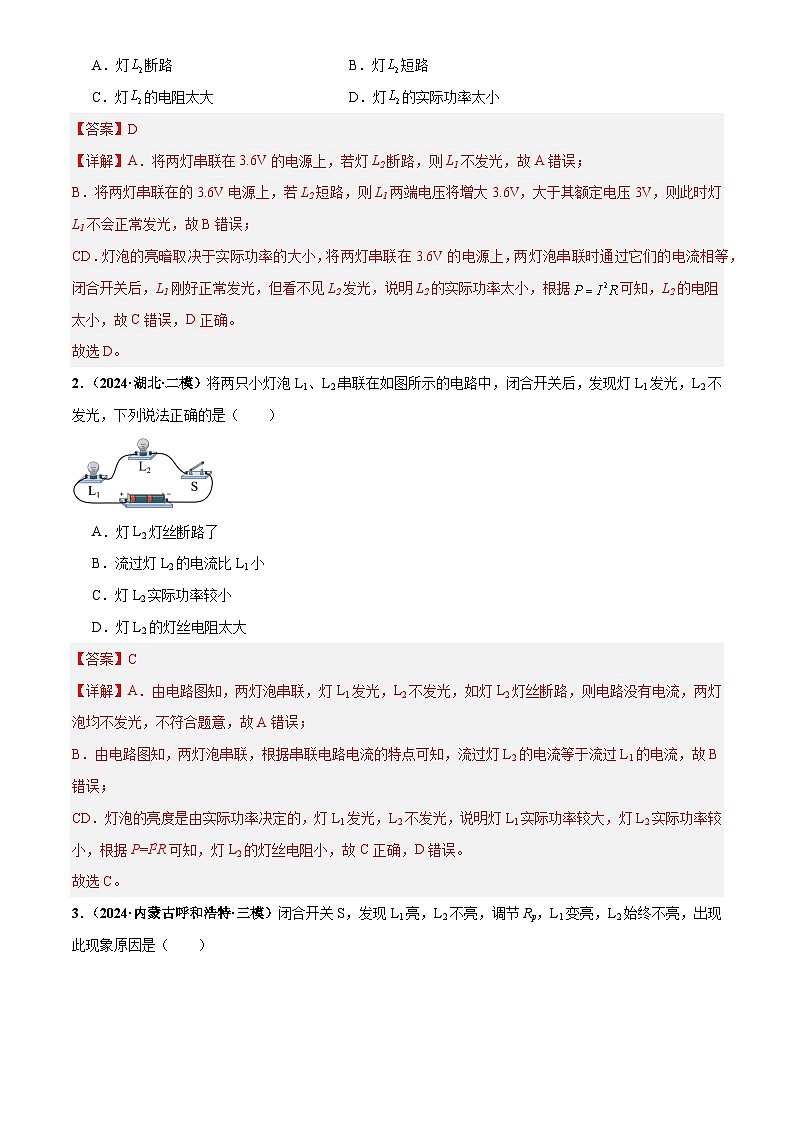

1．（2024·吉林·模拟预测）灯标有“3V 3W”字样，灯标有“3V 15W”字样。将两灯串联在3.6V的电源上，闭合开关后，灯刚好正常发光，但看不见灯发光，原因可能是（ ）
A．灯断路B．灯短路
C．灯的电阻太大D．灯的实际功率太小
【答案】D
【详解】A．将两灯串联在3.6V的电源上，若灯L2断路，则L1不发光，故A错误；
B．将两灯串联在的3.6V电源上，若L2短路，则L1两端电压将增大3.6V，大于其额定电压3V，则此时灯L1不会正常发光，故B错误；
CD．灯泡的亮暗取决于实际功率的大小，将两灯串联在3.6V的电源上，两灯泡串联时通过它们的电流相等，闭合开关后，L1刚好正常发光，但看不见L2发光，说明L2的实际功率太小，根据可知，L2的电阻太小，故C错误，D正确。
故选D。
2．（2024·湖北·二模）将两只小灯泡L1、L2串联在如图所示的电路中，闭合开关后，发现灯L1发光，L2不发光，下列说法正确的是（ ）
A．灯L2灯丝断路了
B．流过灯L2的电流比L1小
C．灯L2实际功率较小
D．灯L2的灯丝电阻太大
【答案】C
【详解】A．由电路图知，两灯泡串联，灯L1发光，L2不发光，如灯L2灯丝断路，则电路没有电流，两灯泡均不发光，不符合题意，故A错误；
B．由电路图知，两灯泡串联，根据串联电路电流的特点可知，流过灯L2的电流等于流过L1的电流，故B错误；
CD．灯泡的亮度是由实际功率决定的，灯L1发光，L2不发光，说明灯L1实际功率较大，灯L2实际功率较小，根据P=I2R可知，灯L2的灯丝电阻小，故C正确，D错误。
故选C。

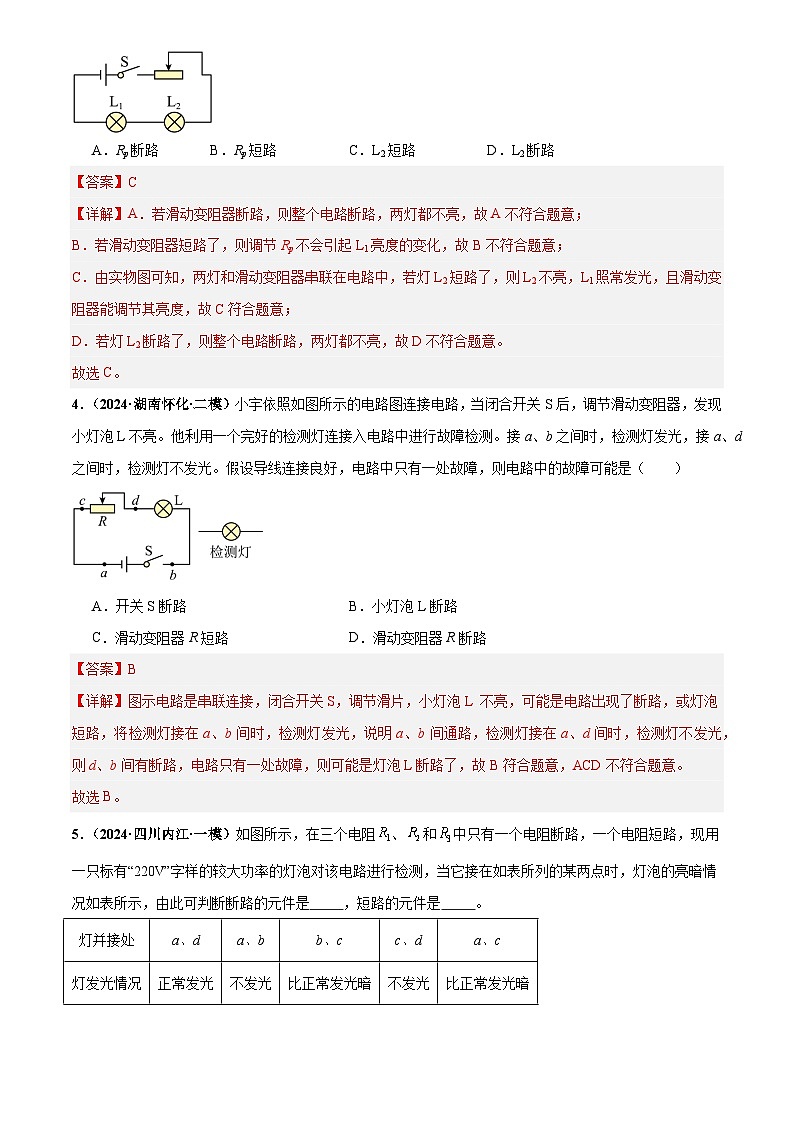

3．（2024·内蒙古呼和浩特·三模）闭合开关S，发现L1亮，L2不亮，调节Rp，L1变亮，L2始终不亮，出现此现象原因是（ ）
A．Rp断路B．Rp短路C．L2短路D．L2断路
【答案】C
【详解】A．若滑动变阻器断路，则整个电路断路，两灯都不亮，故A不符合题意；
B．若滑动变阻器短路了，则调节Rp不会引起L1亮度的变化，故B不符合题意；
C．由实物图可知，两灯和滑动变阻器串联在电路中，若灯L2短路了，则L2不亮，L1照常发光，且滑动变阻器能调节其亮度，故C符合题意；
D．若灯L2断路了，则整个电路断路，两灯都不亮，故D不符合题意。
故选C。
4．（2024·湖南怀化·二模）小宇依照如图所示的电路图连接电路，当闭合开关S后，调节滑动变阻器，发现小灯泡L不亮。他利用一个完好的检测灯连接入电路中进行故障检测。接a、b之间时，检测灯发光，接a、d之间时，检测灯不发光。假设导线连接良好，电路中只有一处故障，则电路中的故障可能是（ ）
A．开关S断路B．小灯泡L断路
C．滑动变阻器R短路D．滑动变阻器R断路
【答案】B
【详解】图示电路是串联连接，闭合开关S，调节滑片，小灯泡L 不亮，可能是电路出现了断路，或灯泡短路，将检测灯接在a、b间时，检测灯发光，说明a、b间通路，检测灯接在a、d间时，检测灯不发光，则d、b间有断路，电路只有一处故障，则可能是灯泡L断路了，故B符合题意，ACD不符合题意。
故选B。
5．（2024·四川内江·一模）如图所示，在三个电阻、和中只有一个电阻断路，一个电阻短路，现用一只标有“220V”字样的较大功率的灯泡对该电路进行检测，当它接在如表所列的某两点时，灯泡的亮暗情况如表所示，由此可判断断路的元件是 ，短路的元件是 。
【答案】 R3 R1
【详解】[1][2]灯泡的额定电压为220V，由表格中数据得，当灯泡接在ad两端，灯泡正常发光，说明电源是正常的；当灯泡接在ab两端，灯泡不发光，说明bd间出现断路；当灯泡接在bc两端，灯泡比正常发光暗，说明ab与cd接通，且R1或R2与灯泡串联；当灯泡接在cd两端，灯泡不发光，说明ac间断路；当灯泡接在ac两端，灯泡比正常发光暗，说明灯泡与R2串联，说明R3断路、R1短路。
6．（2024·广东广州·三模）在如图所示实验电路中，闭合开关后灯不亮。

①为判断电路是否正常，应首先进行的操作是 ，观察 ；
②如果在反复调节后灯仍不亮，若检查发现只有灯和变阻器可能出现故障，当观察到只有其中一个电表有示数且在变阻器滑片滑动过程中示数没有明显变化，则故障产生的原因是 。
【答案】 移动滑动变阻器的滑片 电压表和电流表的示数变化情况 灯泡断路
【详解】（1）[1] [2]闭合开关后，灯泡不亮，可能是由于电路电阻太大，电路电流太小，应该移动滑动变阻器的滑片，观察电压表和电流表的示数变化情况。
（2）[3]如果电流表有示数，电压表没有示数，可能灯泡短路，但是此时滑动变阻器滑片滑动的话，电流表示数应该是有明显变化的，故不符合题意。
如果电流表没有示数，电压表有示数，可能是灯泡断路，电压表与电流表以及滑动变阻器串联在电路中，由于电压表电阻特别大，因此电流很小，电流表示数接近于零，并且滑动变阻器的滑片滑动，并不能使电压表示数发生明显变化，也不会使电流表示数发生变化，故灯泡断路符合题意。
7．（2024·湖南郴州·一模）小刚和小强在组成串、并联电路的实验中。
(1)小刚连接了如图1所示的电路，如果合上开关，那么电路所处的状态是 （选填“通”“断”或“短”）路。
(2)小刚想将电路全部拆散，重新连接，小强认为只需拆除 （填字母）这一根导线，就能成为串联电路。小强将多余的导线拆除以后，闭合开关时，小电灯L1、L2都不亮，用一段导线的两端接触 A、B两点时，两灯都不亮；接触 C、D两点时，两灯也不亮；接触 E、F两点时，只有灯L1亮。对此，下列判断中正确的是 。
A．灯L1断路
B．灯L2断路
C．开关断路
D．灯L2短路
(3)小刚和小强想比较并联电路中通过L1和L2电流的大小关系，他们的方案是：按照如图2所示的电路，只闭合S1，测出L1中的电流I1，只闭合S2，测出L2中的电流I2，比较I1和I2的大小。请你评估：他们的方案 （选填“可行”或“不可行”），理由是 。
【答案】(1)短
(2) c B
(3) 不可行 切换开关时电流表的正负接线柱接反了
【详解】（1）由图甲可知，闭合开关后，电流从电源正极流出，经a、b、c、e导线，直接流回电源负极，形成了短路。
（2）[1]根据电路图可知，拆除c这一根导线，电流从电源正极依次经过两个灯泡回到电源负极，此时两灯串联连接。
[2]小强将多余的c导线拆除以后，闭合开关S时，灯泡L1、L2都不亮，说明电路出现了断路；用一段导线的两端接触A、B两点时，接触 C、D两点时，两灯也不亮；接触 E、F两点时，只有灯L1亮，说明开关、灯L1完好，灯L2断路，故B符合题意，ACD不符合题意。
故选B。
（3）[1][2]按照图2所示的电路，只闭合S1如果能测出L1中的电流I1，则电流表下边的接线柱为正接线柱，上边为负接线柱，但当只闭合S2测L2中的电流I2时，电流从负接线柱流入了，即电流表的正负接线柱接反了，故他们的方案不可行。
命题点二 利用电表判断电路故障
8．（2024·江苏镇江·一模）图示电路闭合开关后，电流表无示数，用 A 接触N时电压表有示数，接触M时电压表无示数，已知电表、开关均完好且电路中只有一个故障，为进一步判断故障，用A再接触P点，下列判断正确的是（ ）
A．电压表有示数，则L断路
B．电压表无示数，则L短路
C．电压表无示数，则L断路
D．电压表有示数，则L短路
【答案】C
【详解】由题意知，电路闭合开关后，电流表无示数，说明电路中出现了断路；用 A 接触N时电压表有示数，说明故障在电源、开关、电压表及连接线之外；用 A接触M时电压表无示数，则故障在灯泡或灯泡和定值电阻连接线之间；此时用A再接触P点，若电压表无示数，则证明是灯泡断路，否则为灯泡和定值电阻连接线断路。
故选C。
9．（2024·天津河东·二模）小明在做电学实验时，连接电路如图所示。闭合开关，小灯泡L1和L2均不发光，电流表无示数，电压表有示数。电路故障可能是（ ）
A．电流表断路B．电压表短路C．灯L1短路D．灯L2断路
【答案】D
【详解】A．由图可知，若为电流表断路，则整个电路断路，灯L1和L2都不发光，电流表无示数，电压表无示数，故A不符合题意；
B．由图可知，若为电压表短路，则电路中依然有电流，，灯L1和L2都发光，，电流表有示数，电压表短路会导致电压表无示数，故B不符合题意；
C．由图可知，若为L1短路，则两灯泡串联的电路中有电流，灯L1不发光、灯L2发光，电流表有示数，电压表测L2两端电压，电压表有示数，故C不符合题意；
D．由图可知，若为L2断路，则电路中没有电流，小灯泡L1和L2均不发光，电流表无示数，此时电压表测量电源电压，电压表有示数，故D符合题意。
故选D。
10．（2024·四川达州·一模）在如图所示的电路中，电源电压保持不变，开关S闭合后，此时观察到只有一个电表指针的位置在改变，则故障是（ ）
A．变阻器R2短路B．电阻R1短路
C．变阻器R2断路D．电阻R1断路
【答案】B
【详解】A．如果变阻器R2短路，电压表测电源的电压，这与有一个电表的指针没有发生偏转不符，故A不符合题意
B．电阻R1短路时，电压表被短路无示数，电路中的电阻发生改变，即电流表指针的位置在改变，故B符合题意
C．变阻器R2断路，电路断路，电压表与电流表示数均为0，且示数不变，故C不符合题意；
D．电阻R1断路，电路断路，电压表测电源的电压，电压表示数不变，电流表示数始终为0，D不符合题意。
故选B。
11．（2024·湖南张家界·一模）如图所示的电路，电源电压保持不变，三只电表均完好。开关S闭合后，发现只有两个电表的指针发生偏转，若电路中只有一个灯泡出现了故障，则可能是（ ）
A．电压表示数为零，灯断路B．电压表示数为零，灯短路
C．电流表A示数为零，灯断路D．电流表A示数为零，灯短路
【答案】B
【详解】A．若灯断路，由题图可知，电压表测电源电压，则有示数，电压表测电源电压，电压表会有示数，故A不符合题意；
B．若灯短路，则电压表被短路，的示数为零，电压表示数不为零，电路中有电流，因此由两个电表指针偏转。故B符合题意；
C．若灯断路，电路中无电流，电流表A示数为零，电压表示数为零，故C不符合题意；
D．若灯短路，此时电路是通路，电流表A有示数，两电压表也有示数。故D不符合题意。
故选B。
12．（2024·江苏南京·二模）如图所示的电路中，电源电压恒定，闭合开关S，灯L1、L2都发光，一段时间后，有一盏灯突然熄灭，电流表、电压表中只有一个示数突然变为0，电路故障可能是（ ）
A．L1短路B．L1断路C．L2短路D．L2断路
【答案】D
【详解】由图可知，两个电灯并联，电压表测量L2的电压，也是电源电压，电流表与L2串联，测量L2的电流，若一盏灯灭了，不可能是灯泡短路，一旦发生会造成电源短路，所以只能是灯泡断路，电流表无示数，电压表有示数，说明电压表还能与电源相通，则L2中没有电流，故L2断路了。
故选D。
13．（2024·安徽淮北·三模）如图所示，电源电压保持不变，闭合开关S，在移动滑动变阻器的滑片P的过程中，小灯泡L突然熄灭，且其中一个电表的示数变为零。若此电路中仅有一处故障，则该故障可能是（ ）
A．小灯泡L短路B．开关 S 接触不良
C．滑动变阻器断路D．电流表接线柱上的导线松开
【答案】A
【详解】A．由电路图知，灯泡和滑动变阻器串联电流表测量电路中的电流，电压表测量灯泡的电压，闭合开关后，移动滑动变阻器的滑片，小灯泡L突然熄灭，若小灯泡L短路，则电压表示数为零，电流表有示数，故A符合题意；
B．若开关S接触不良，则电路中没有电流，电流表和电压表都没有示数，故B不符合题意；
C．若滑动变阻器断路，则电路中没有电流，电流表和电压表都没有示数，故C不符合题意；
D．电流表接线柱上的导线松开，则电路中没有电流，电流表和电压表都没有示数，故D不符合题意。
故选A。
14．（2024·山东泰安·三模）在如图所示的电路中，电源电压保持不变，闭合开关电路正常工作，一段时间后，发现电路中只有一个电表的示数突然变大，电阻R或L有一处发生故障，其他元件仍保持完好。下列说法正确的是（ ）
①可能是电阻R短路
②可能是灯L短路
③可能是电阻R断路
④可能是灯L断路
A．只有①②正确B．只有②③正确
C．只有③④正确D．只有②④正确
【答案】D
【详解】分析电路可知，灯泡L与电阻R串联，电压表测灯泡L两端电压。
①电阻R短路将造成的结果，电压表和电流表示数均增大；
②灯L短路将造成电流表示数增大，但电压表被短路示数几乎减小到0；
③电阻R断路将造成断路，电流表和电压表示数均减小为0；
④灯L断路，电流表示数减小为0，电压表直接与电阻串联接在电源两端，相当于测电源电压，示数增大。
综上只有②④正确，故ABC不符合要求，D符合要求。
故选D。
15．（2024·上海·模拟预测）如图所示电路中，灯L1、L2完全相同，电源电压为6伏，开关S闭合后，灯L1亮，L2不亮，电压表和电流表示数均不为零，由此可以做出判断：灯L2处 （选填“断路”、“短路”或“完好或断路”），在原电路的基础上，只改动一处连接，就可以判断灯L2的状况，请简述你采用的方法 ，写出电压表的示数情况及对应的灯L2的状况 。
【答案】 完好或断路 去掉电流表A的一个接线柱 若电压表V的示数为零，则 L2 断路；若电压表V的示数为3V，说明L2完好
【详解】[1][2][3]由图可知，开关S闭合后，电流从电源正极流出到灯L1后，若灯L2处完好，但因电流表相当于导线，则灯L2被短路，所以灯L1亮，L2不亮，电压表和电流表示数均不为零；若灯L2处断路，电流从电流表流过后回到负极，形成回路，所以灯L1亮，L2不亮，电压表和电流表示数均不为零，所以去掉电流表A的一个接线柱就可以判断出灯L2的状况，若L2断路，则电路不能闭合形成回路，则电压表没有示数；若L2完好，因灯L1、L2完全相同，所以分到相同的电压，再根据串联分压的原理可算出L1分到的电压，即电压表的示数为
命题点三 根据故障判断现象
16．（2024·江苏南京·二模）如图所示电路，闭合开关后，观察到两灯均不亮，他用一根导线法检测电路故障，发现故障仅为断路，则检测时不可能出现的现象是（ ）
A．当导线按A、B两点时，两灯均不亮B．当导线接B、C两点时，灯泡不亮
C．当导线按C、D两点时，两灯均不亮D．当导线接A、D两点时，电源可能被烧坏
【答案】B
【详解】如图，两灯串联。
A．若故障仅为断路，当导线按A、B两点时，L1被短路，L2断路，且整个电路断路，两灯均不亮，故A不符合题意；
B．若故障仅为断路，当导线接B、C两点时，电路成为通路，灯泡发光，故B符合题意；
C．若故障仅为断路，当导线按C、D两点时，处仍断路，整个电路断路，两灯均不亮，故C不符合题意；
D．若故障仅为断路，当导线接A、D两点时，电源两极直接被导线相连，电源短路，电源可能被烧坏，故D不符合题意。
故选B。
17．（2024·山东泰安·二模）在如图所示的电路中，电源电压保持不变。闭合开关S，电路正常工作，a、b、c、d为电路中的四个点。一段时间后，两灯中有一灯熄灭，三个电表中有两个电表的示数变小，则（ ）
A．一定是电压表V的示数不变，原因是a、b之间断路的
B．一定是电压表V的示数不变，原因是a、c之间断路的
C．可能是电流表A2的示数不变，原因是a、b之间断路的
D．可能是电流表A1的示数不变，原因是b、d之间断路的
【答案】C
【详解】如图所示为并联电路，电流表A1测干路电流，电流表A2测L2支路电流，因为并联电路中只允许发生断路，所以有一灯熄灭，则熄灭的灯发生断路，若a、b之间断路，则L1熄灭，电压表V的示数变为0，电流表A2的示数不变，电流表A1示数变小；若是a、c之间断路，则电压表V示数不变，电流表A2无示数，电流表A1示数变小；若是b、d之间断路，则电压表V示数不变，电流表A2的示数不变，电流表A1示数变小。
故选C。
18．（2024·黑龙江牡丹江·一模）如图所示，电源电压不变，闭合开关一段时间后，发现电阻R被短路。关于两个电表的示数变化情况，说法正确的是（ ）
A．电流表变大，电压表变小B．电流表变大，电压表变大
C．电流表变小，电压表变大D．电流表变小，电压表变小
【答案】B
【详解】由图可知，灯泡与电阻R串联，电流表测量电路电流，电压表并联在小灯泡两端，测量其两端的电压；由题意知，闭合开关时，一段时间后电阻R被短路，则电路为灯泡的简单电路，灯泡两端的电压等于电源电压，即电压表示数将变大，同时电路总电阻变小，根据欧姆定律可知，电路电流变大，则电流表示数变大，故B符合题意，ACD不符合题意。
故选B。
19．（2024·安徽亳州·二模）在电学实验中，通常用电压表来检测电路故障。如图所示电路中，电源电压为3V，闭合开关后，两灯泡均不亮，经检测，确定是灯泡L2断路，则检测过程中下列说法中错误的是（ ）
A．电压表接ad时示数为3V
B．电压表接ab时示数为3V
C．电压表接ac时示数为3V
D．电压表接bc时示数为3V
【答案】B
【详解】若灯泡L2断路，当电压表接在ad、ac、bc之间时，相当于直接与电源串联在一起，所以示数均为3V，当电压表接ab时，示数为0，故B错误，符合题意；ACD正确，不符合题意。
故选B。
1．（2024·江苏盐城·中考真题）在探究串联电路电压的特点时，闭合开关，灯泡都不发光，电压表无示数。以下可能的是（ ）

A．短路B．断路C．短路D．断路
【答案】B
【详解】A．由图知，两灯串联，电压表测量的是L2两端电压，闭合开关，灯泡都不发光，说明电路发生了断路故障；电压表无示数，说明电压表不能连接电源两极，说明是L1发生了断路故障，故ACD不符合题意，B符合题意。
故选B。
2．（2024·四川达州·中考真题）如图所示电路，闭合开关后，整个电路正常工作。其中一盏灯突然熄灭，两只电表示数均变大，则该电路可能发生的故障为（ ）
A．短路B．短路C．开路D．开路
【答案】A
【详解】由图可知，两灯串联，电压表测L2两端电压，电流表测串联电路电流；
A．如果L1短路，则串联电路的总电阻变小，由欧姆定律可知，电路中电流变大，则电流表示数变大。由于L1短路，电路中只有L2，L2两端电压等于电源电压，电压表示数变大。此时灯泡L2发光。则A符合题意；
B．如果L2短路，电路中电流变大，电流表的示数变大，由于电压表测L2两端电压，则电压表的示数为0，即电压表的示数变小，故B不符合题意；
C．如果L1开路，两个电表与电源不通，则两个电表的示数都变为0，即示数都变小。故C不符合题意；
D．如果L2开路，电路断路，电流表的示数变小。此时电压表串联在电路中测电源电压，则电压表的示数变大。故D不符合题意。
故选A。
3．（2024·山东烟台·中考真题）（多选）如图所示，电源电压保持不变，闭合开关后发现电压表无示数，假设电路中只有一个元件发生故障，则故障的原因可能是（ ）
A．灯泡短路B．灯泡短路C．灯泡断路D．灯泡断路
【答案】AD
【详解】根据题意可知，电压表无示数，一是电压表并联部分短路，即灯泡短路，二是电压表两接线柱到电源两极中间某处断路，即灯泡断路，故AD符合题意，BC不符合题意。
故选AD。
4．（2024·上海·中考真题）如下图所示的电路中，在定值电阻R1或滑动变阻器R2中，仅有一个发生故障，小浦为研究故障的原因，特地设计了两个方案：
方案一：通过移动滑动变阻器的滑片P来判断出故障的原因，写出开关S闭合后，电流表示数变化情况及对应故障 。
方案二：用一个完好的电阻R0来替换R1来判断发生的故障，可选用的电阻R0的阻值 。
A．R0>R1 B．R0=R1 C．R0
