中考物理一轮复习考点分项练习专题16 电压 电阻 16.2串并联电路中电压的规律（2份，原卷版+教师版）

这是一份中考物理一轮复习考点分项练习专题16 电压 电阻 16.2串并联电路中电压的规律（2份，原卷版+教师版），文件包含中考物理一轮复习考点分项练习专题16电压电阻162串并联电路中电压的规律教师版docx、中考物理一轮复习考点分项练习专题16电压电阻162串并联电路中电压的规律学生版docx等2份试卷配套教学资源，其中试卷共17页， 欢迎下载使用。
一、单选题

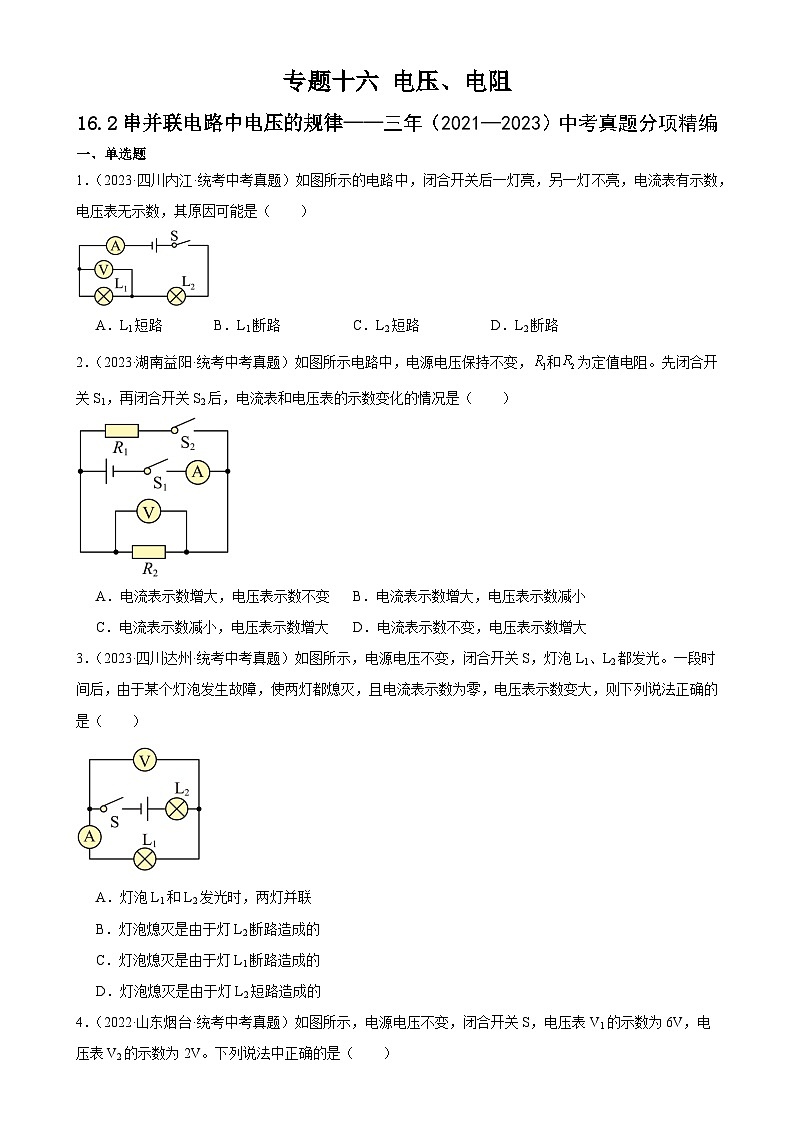

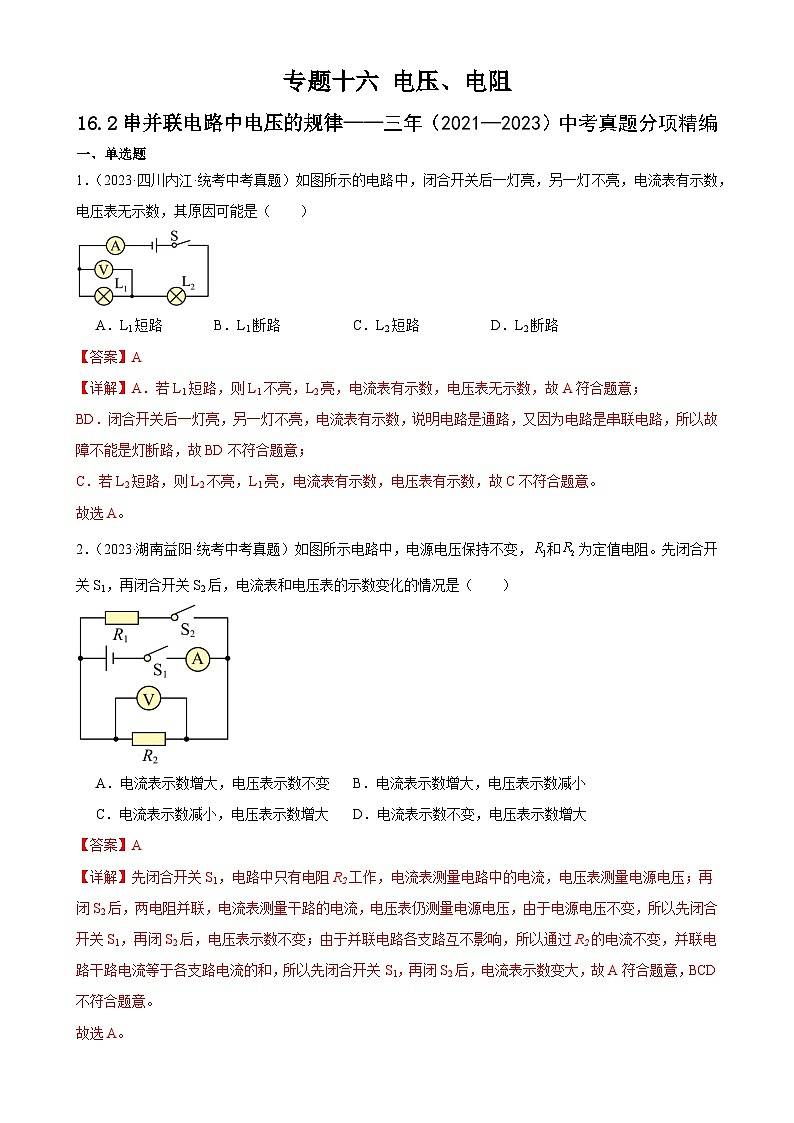

1．（2023·四川内江·统考中考真题）如图所示的电路中，闭合开关后一灯亮，另一灯不亮，电流表有示数，电压表无示数，其原因可能是（ ）

A．L1短路B．L1断路C．L2短路D．L2断路
2．（2023·湖南益阳·统考中考真题）如图所示电路中，电源电压保持不变，和为定值电阻。先闭合开关S1，再闭合开关S2后，电流表和电压表的示数变化的情况是（ ）

A．电流表示数增大，电压表示数不变B．电流表示数增大，电压表示数减小
C．电流表示数减小，电压表示数增大D．电流表示数不变，电压表示数增大

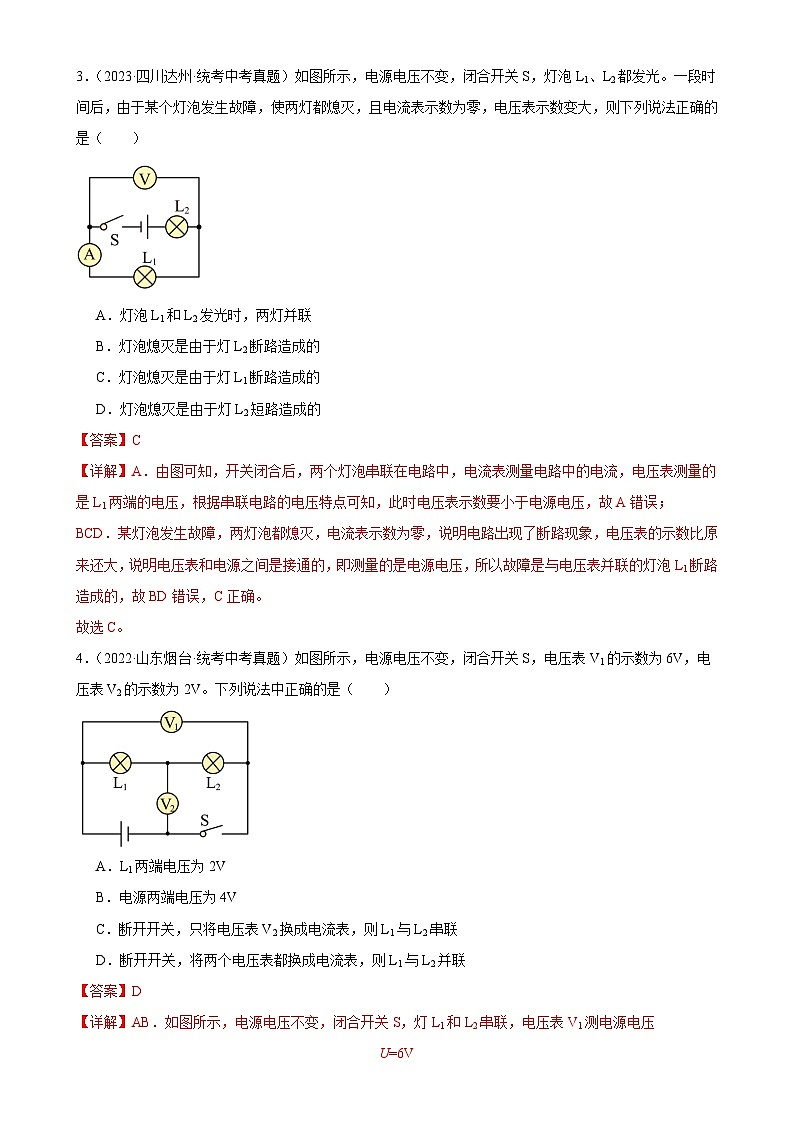

3．（2023·四川达州·统考中考真题）如图所示，电源电压不变，闭合开关S，灯泡L1、L2都发光。一段时间后，由于某个灯泡发生故障，使两灯都熄灭，且电流表示数为零，电压表示数变大，则下列说法正确的是（ ）

A．灯泡L1和L2发光时，两灯并联
B．灯泡熄灭是由于灯L2断路造成的
C．灯泡熄灭是由于灯L1断路造成的
D．灯泡熄灭是由于灯L2短路造成的

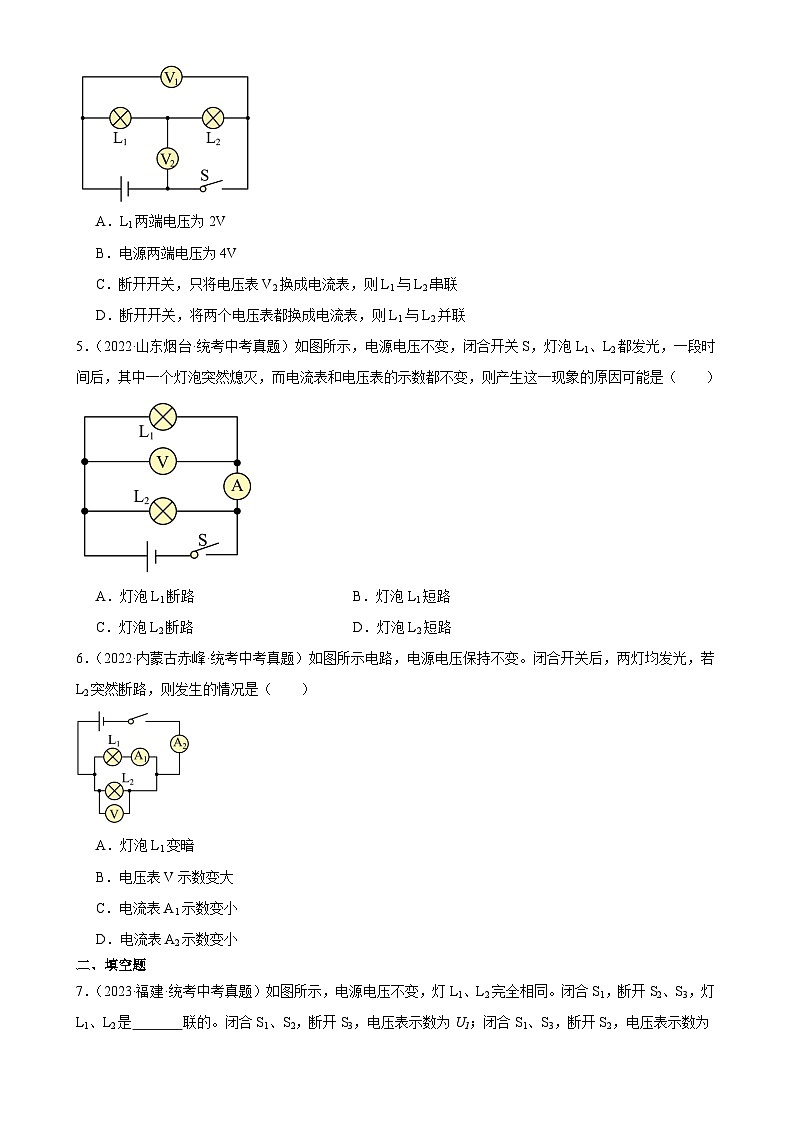

4．（2022·山东烟台·统考中考真题）如图所示，电源电压不变，闭合开关S，电压表V1的示数为6V，电压表V2的示数为2V。下列说法中正确的是（ ）
A．L1两端电压为2V
B．电源两端电压为4V
C．断开开关，只将电压表V2换成电流表，则L1与L2串联
D．断开开关，将两个电压表都换成电流表，则L1与L2并联

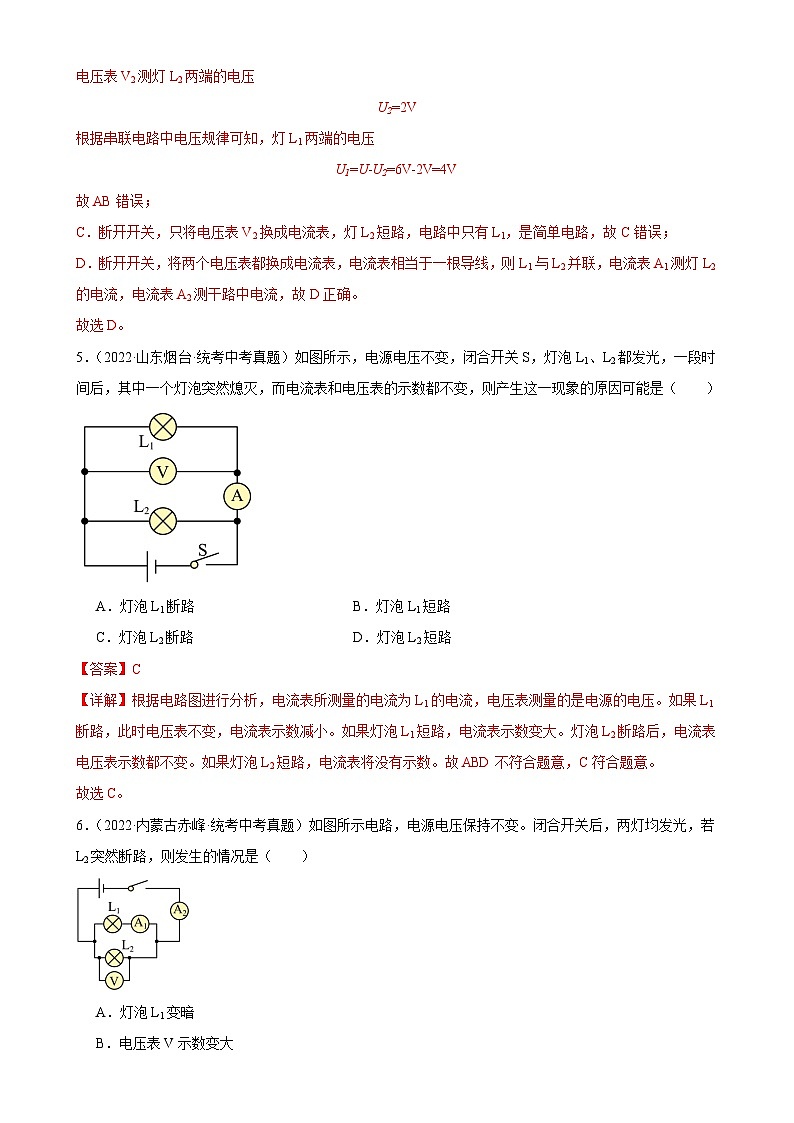

5．（2022·山东烟台·统考中考真题）如图所示，电源电压不变，闭合开关S，灯泡L1、L2都发光，一段时间后，其中一个灯泡突然熄灭，而电流表和电压表的示数都不变，则产生这一现象的原因可能是（ ）
A．灯泡L1断路B．灯泡L1短路
C．灯泡L2断路D．灯泡L2短路
6．（2022·内蒙古赤峰·统考中考真题）如图所示电路，电源电压保持不变。闭合开关后，两灯均发光，若L2突然断路，则发生的情况是（ ）
A．灯泡L1变暗
B．电压表V示数变大
C．电流表A1示数变小
D．电流表A2示数变小
二、填空题
7．（2023·福建·统考中考真题）如图所示，电源电压不变，灯L1、L2完全相同。闭合S1，断开S2、S3，灯L1、L2是 联的。闭合S1、S2，断开S3，电压表示数为U1；闭合S1、S3，断开S2，电压表示数为U2，则 。

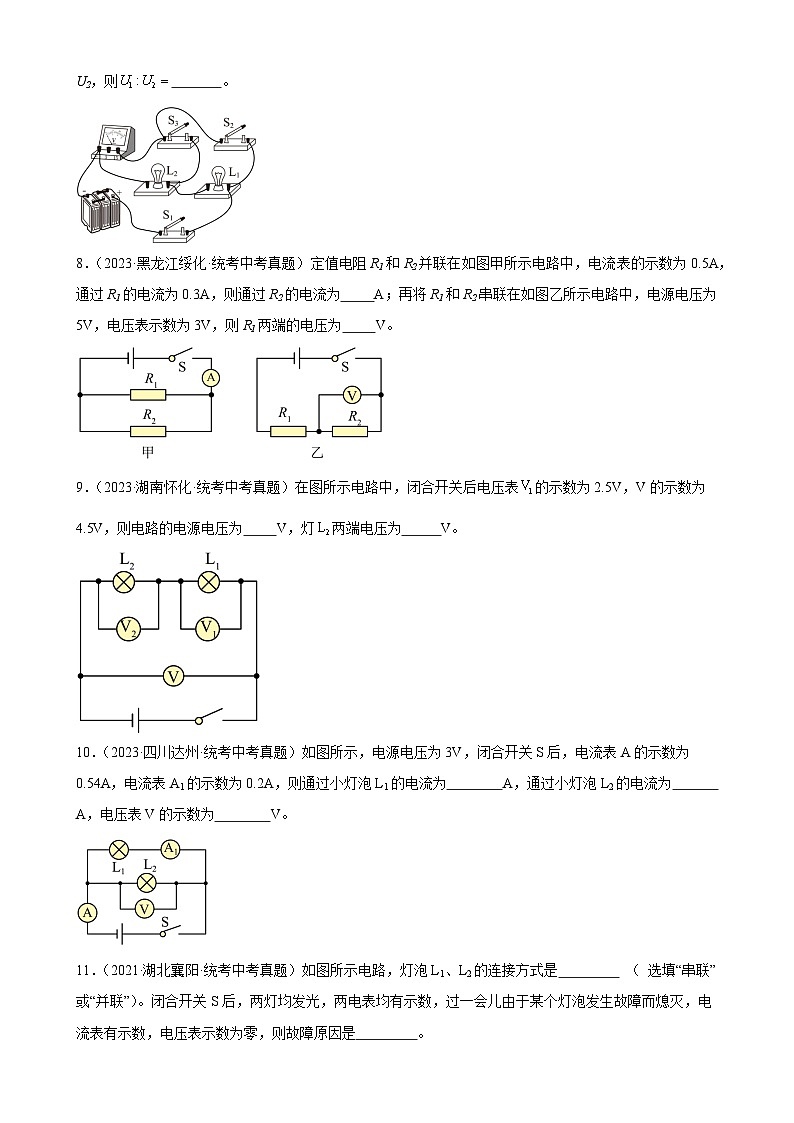

8．（2023·黑龙江绥化·统考中考真题）定值电阻R1和R2并联在如图甲所示电路中，电流表的示数为0.5A，通过R1的电流为0.3A，则通过R2的电流为 A；再将R1和R2串联在如图乙所示电路中，电源电压为5V，电压表示数为3V，则R1两端的电压为 V。

9．（2023·湖南怀化·统考中考真题）在图所示电路中，闭合开关后电压表的示数为2.5V，V的示数为4.5V，则电路的电源电压为 V，灯两端电压为 V。
10．（2023·四川达州·统考中考真题）如图所示，电源电压为3V，闭合开关S后，电流表A的示数为0.54A，电流表A1的示数为0.2A，则通过小灯泡L1的电流为 A，通过小灯泡L2的电流为 A，电压表V的示数为 V。

11．（2021·湖北襄阳·统考中考真题）如图所示电路，灯泡L1、L2的连接方式是 （ 选填“串联”或“并联”）。闭合开关S后，两灯均发光，两电表均有示数，过一会儿由于某个灯泡发生故障而熄灭，电流表有示数，电压表示数为零，则故障原因是 。
12．（2021·广西贺州·统考中考真题）如图甲所示的电路中，两端的电压为，两端的电压如图乙所示，则两端的电压 V，电源电压 V。
三、实验题
13．（2023·吉林长春·统考中考真题）在“探究并联电路中电压的特点”实验中，实验电路如图甲所示：

（1）连接电路时开关应处于 状态；
（2）要用电压表测量小灯泡L1两端的电压，请用笔画线代替导线将实物电路连接完整；
（3）闭合开关，观察到小灯泡L1发光、L2不发光，故障可能是 ；
（4）排除故障后，用电压表分别测量小灯泡L1、L2及电源两端的电压，电压表示数均如图乙所示，为 V。更换不同规格的小灯泡多次测量，发现电压表示数均如图乙所示。由此得出结论：并联电路中各支路用电器两端的电压与电源两端的电压 。
14．（2023·四川成都·统考中考真题）某小组同学利用如图所示电路探究串联电路中的电压关系。

（1）下列操作不正确的是
A．连接电路时，开关S处于断开状态
B．连接电压表时，试触后再选择合适量程
C． 将电压表A接点连线转接至C接点，测量两端电压
（2）测量灯泡两端电压时，两灯突然熄灭，电压表示数变为0，若故障可能是由某只灯泡“短路”或“开路”引起的，则发生故障的灯泡及故障类型是 ；
（3）该小组同学用电阻箱代替故障灯泡，继续进行实验，记录数据如下表所示。
分析表中实验数据，在误差允许范围内，可得出的结论是 。
A．串联电路中各处电流相等 B．灯泡阻值随灯泡两端电压增大而增大
C． 串联电路中电阻值越大的部分两端电压越大 D．串联电路两端的电压等于各部分电路两端的电压之和
15．（2021·广西桂林·统考中考真题）如图甲所示的串联电路中，闭合开关S时，小桂发现灯泡L1比L2更亮，他猜想可能有以下原因：
猜想一：经过L1的电流比L2大。
猜想二：L1更加靠近电源正极。
为验证猜想，他做了以下探究。
（1）为了验证猜想一，小桂用电流表分别测出图甲A、B、C三处的电流，电流表示数均如图乙所示，为 A，说明猜想一错误。同时他发现：该电路中任意一处断开，L1、L2均不能发光，说明串联电路有 条通路；
（2）为了验证猜想二，小桂对调两个小灯泡在电路中的位置，操作时开关应该处于 状态，最后发现仍是L1比L2更亮，说明猜想二 ；
（3）开关闭合状态下，小桂不小心将一根导线把B、C连接，发现L2熄灭、L1比之前更亮，由此进一步猜想：灯泡的亮度可能跟 有关。
实验次数
第1次
0.8
2.0
2.8
第2次
1.0
1.8
2.8
第3次
1.4
1.4
2.7
