一、单选题
1．（2023·湖北·统考中考真题）课后服务时间，老师和物理兴趣小组同学用一个热敏电阻与其它电学元件组成了如图甲电路。电源电压恒定不变，是定值电阻，R是热敏电阻，其阻值R与温度t的关系如图乙所示。开关S闭合，热敏电阻温度升高时，下列说法正确的是（ ）

A．电压表V的示数减小
B．电流表的示数减小
C．电流表与示数之差不变
D．电压表V与电流表示数之比增大

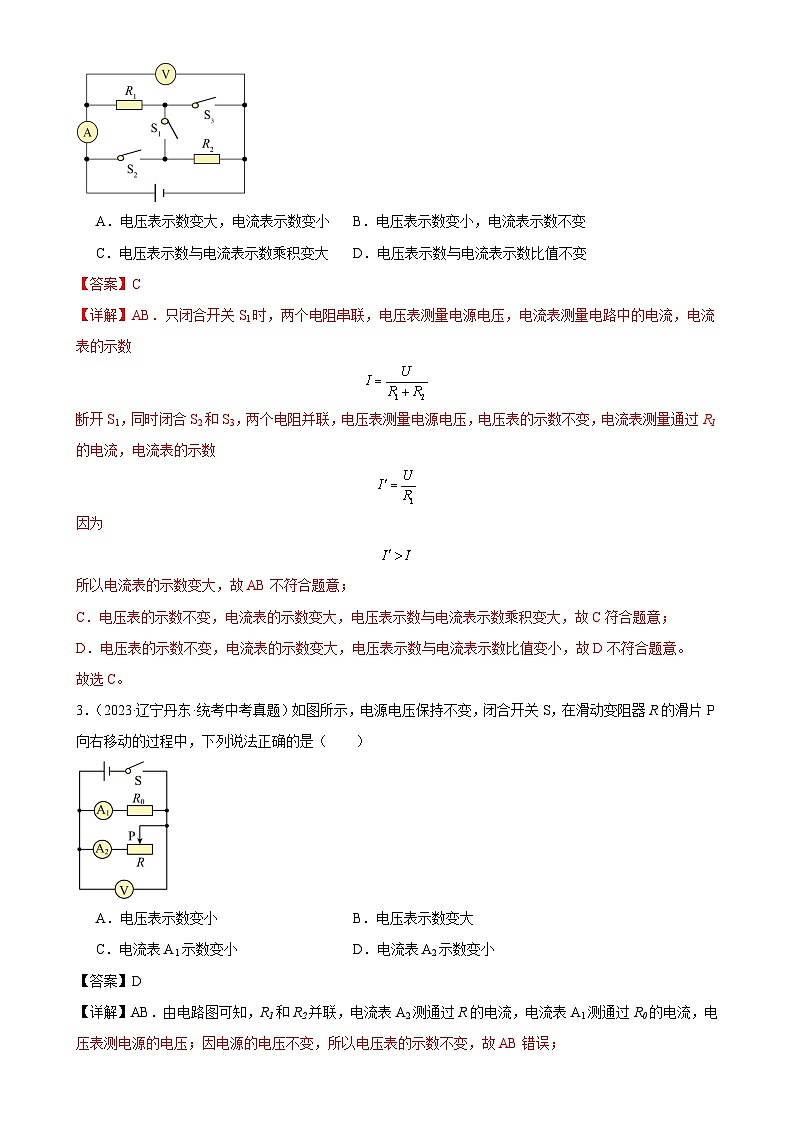

2．（2023·黑龙江齐齐哈尔·统考中考真题）如图所示，电源电压恒定，先只闭合开关，两电表均有示数；再断开，同时闭合和，此过程中（ ）

A．电压表示数变大，电流表示数变小B．电压表示数变小，电流表示数不变
C．电压表示数与电流表示数乘积变大D．电压表示数与电流表示数比值不变

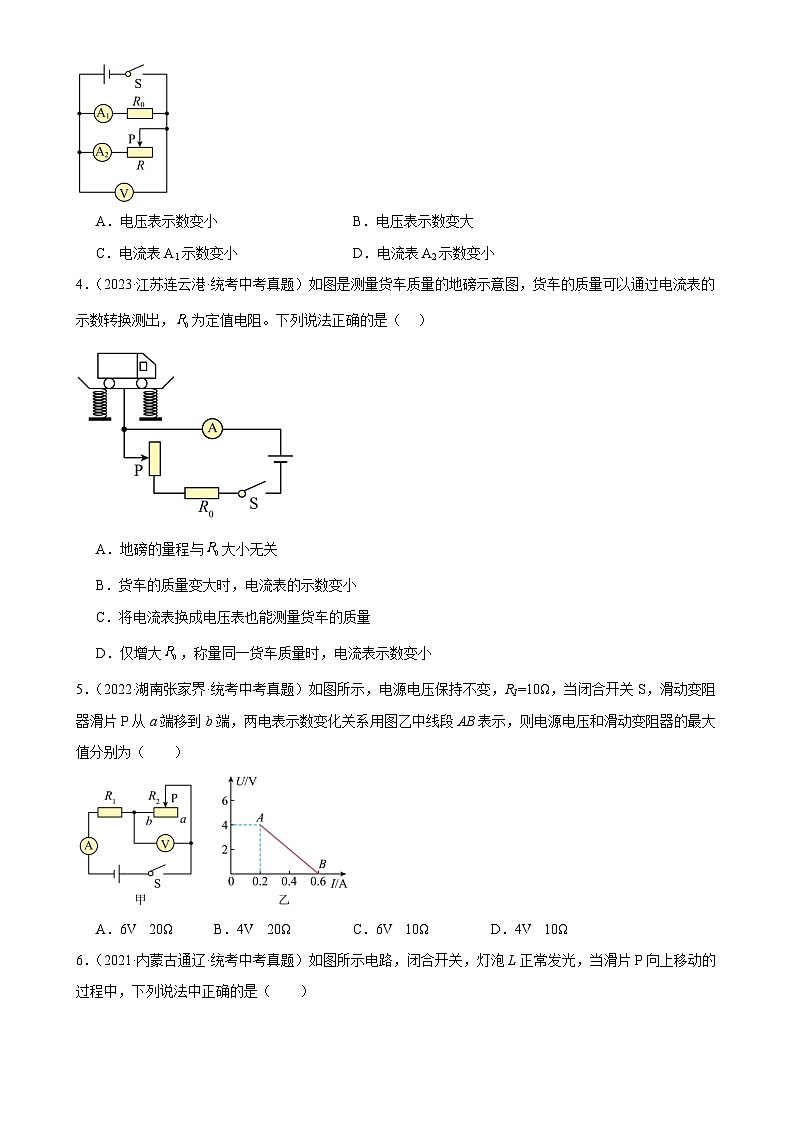

3．（2023·辽宁丹东·统考中考真题）如图所示，电源电压保持不变，闭合开关S，在滑动变阻器R的滑片P向右移动的过程中，下列说法正确的是（ ）

A．电压表示数变小B．电压表示数变大
C．电流表A1示数变小D．电流表A2示数变小

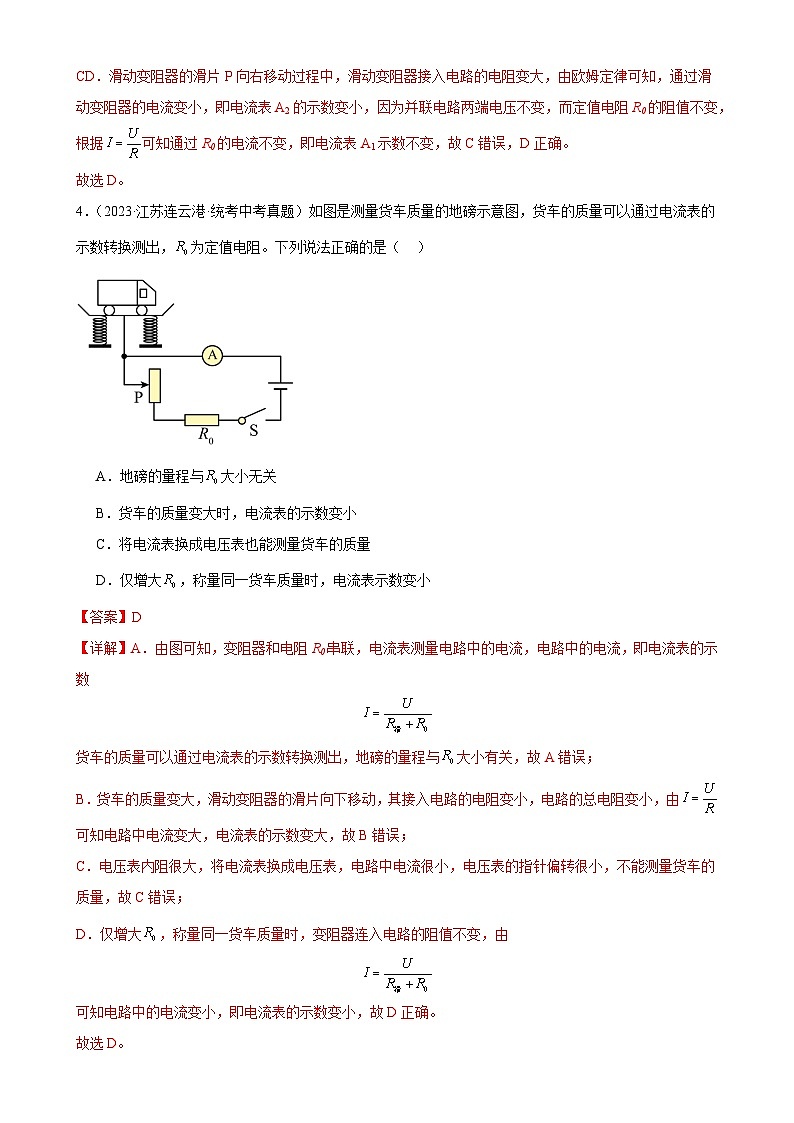

4．（2023·江苏连云港·统考中考真题）如图是测量货车质量的地磅示意图，货车的质量可以通过电流表的示数转换测出，为定值电阻。下列说法正确的是（ ）

A．地磅的量程与大小无关
B．货车的质量变大时，电流表的示数变小
C．将电流表换成电压表也能测量货车的质量
D．仅增大，称量同一货车质量时，电流表示数变小
5．（2022·湖南张家界·统考中考真题）如图所示，电源电压保持不变，R1=10Ω，当闭合开关S，滑动变阻器滑片P从a端移到b端，两电表示数变化关系用图乙中线段AB表示，则电源电压和滑动变阻器的最大值分别为（ ）
A．6V 20ΩB．4V 20ΩC．6V 10ΩD．4V 10Ω

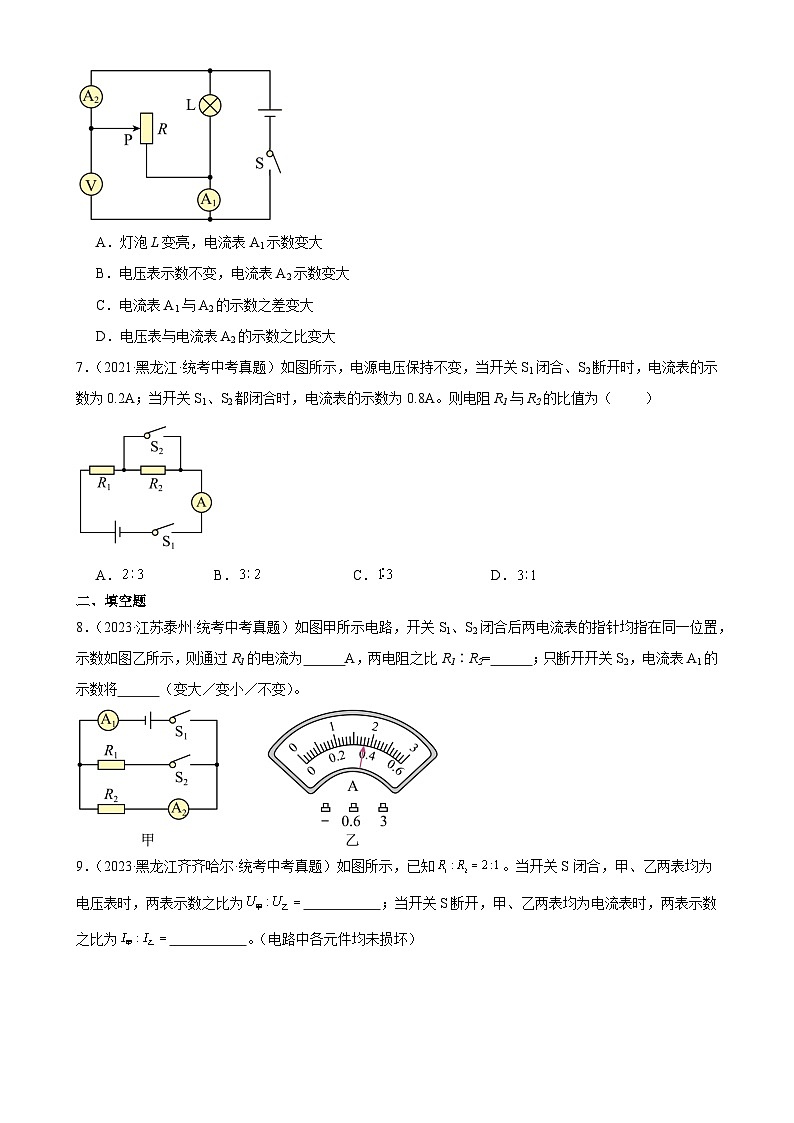

6．（2021·内蒙古通辽·统考中考真题）如图所示电路，闭合开关，灯泡L正常发光，当滑片P向上移动的过程中，下列说法中正确的是（ ）
A．灯泡L变亮，电流表A1示数变大
B．电压表示数不变，电流表A2示数变大
C．电流表A1与A2的示数之差变大
D．电压表与电流表A2的示数之比变大
7．（2021·黑龙江·统考中考真题）如图所示，电源电压保持不变，当开关S1闭合、S2断开时，电流表的示数为0.2A；当开关S1、S2都闭合时，电流表的示数为0.8A。则电阻R1与R2的比值为（ ）
A．B．C．D．
二、填空题
8．（2023·江苏泰州·统考中考真题）如图甲所示电路，开关S1、S2闭合后两电流表的指针均指在同一位置，示数如图乙所示，则通过R1的电流为 A，两电阻之比R1∶R2= ；只断开开关S2，电流表A1的示数将 （变大／变小／不变）。

9．（2023·黑龙江齐齐哈尔·统考中考真题）如图所示，已知。当开关S闭合，甲、乙两表均为电压表时，两表示数之比为 ；当开关S断开，甲、乙两表均为电流表时，两表示数之比为 。（电路中各元件均未损坏）

10．（2023·湖南常德·统考中考真题）如图是两灯电流随电压变化的图像，两灯额定电压均为6V。若将两灯并联后接入电路，则干路电流最大为 A；若将两灯串联后接入电路，在保证电路安全的情况下，电源电压最大为 V。

11．（2023·湖南郴州·统考中考真题）如图所示，电源电压恒为3V。闭合开关S，电压表的示数为0.5V，则灯泡L2两端的电压为 V，灯泡L1与L2的电阻之比为 。

12．（2022·湖北襄阳·统考中考真题）如图所示电路，电源电压不变，R0为定值电阻。闭合开关S，滑片P向左移动时，电压表示数会变 。第一次移动滑片至某位置时电压表的示数为8V；再次移动滑片至另一位置。若前后两次滑动变阻器消耗的电功率相等，两次电路中电流之比为1∶2，则电源电压为 V。
13．（2022·江苏镇江·统考中考真题）如图1所示，RG是光敏电阻，R是阻值为10kΩ的定值电阻，电源电压U=9V。光敏电阻RG的阻值与光的照度（光照越强，照度越大，单位为Lux）关系如图2所示，当照度增大时，RG的阻值将 。小芳将量程为3V的电压表接入图1电路，将其改装成照度表，为使光的照度增大时电压表的示数也增大，则该电压表应并联在 两端，能够测量的最大照度为 Lux。改装完成后，若小芳将电源换为电压可调电源（调节范围为12V～15V），且将R换为可调电阻（调节范围为5kΩ～20kΩ），则该装置所能测量的最大照度为 Lux。
三、实验题
14．（2023·山东日照·统考中考真题）小明同学在参加学校物理兴趣小组探究活动中发现，很多电器产品复杂的电路都是由简单的电路组合而成，使用时它们的电流与电压、电阻总存在一定的关系。某次探究活动中，小明找到一个未知电阻（阻值不变），设计了如图甲所示的电路图。电源电压保持6V不变，滑动变阻器的规格为“ 11A”。
（1）根据电路图连接实验电路时，所采用的电流表、电压表如图乙所示。闭合开关后发现电压表无示数，电流表有示数。滑动滑片，电流表示数发生变化。则电路中故障可能是： ；排除故障之后，闭合开关，滑动滑片，记录实验数据见下表：

①由上表可知电阻 。这些数据中第 组（填写数据序号）是明显错误的。请你帮助小明分析读取数据错误的原因是： 。
②通过此实验，可以得出电流I与电压U的关系：在电阻一定的情况下，通过导体的电流与导体两端的电压 。
（2）保持其他元件不变，只将由更换为，要继续保持电阻两端电压3V不变，滑动变阻器需要向 （选填“左”或“右”）端滑动；将继续更换为、……，保持两端电压3V不变，记录数据见下表。
①要想满足电阻两端电压保持3V不变，电阻可更换的最大电阻值为 。
②分析表中的实验数据，得出电流I与电阻R的关系： 。
（3）在探究多个变量之间的关系时，两实验均利用了 法。
四、综合题
15．（2023·江苏宿迁·统考中考真题）图甲所示是一种自动测定水箱内水面高度的装置。电源电压恒为4.5V，电流表的量程为0~0.6A，电压表的量程为0～3V，R0是定值电阻，R是压力传感器。R的位置固定不动，其电阻随压力的变化关系如图乙所示。杠杆AB可绕O点转动，A端悬挂一重为15N的圆柱体M，M的底面积为45cm2，高为30cm，下底面距离容器底1cm，杆B端始终压在传感器R上。AO长30cm，OB长15cm，杆重忽略不计，杆始终静止在水平位置。（ρ水=1.0×103kg/m3，g取10N/kg）
（1）水箱内水面高度h小于1cm时，求压力传感器R受到杆B端的压力大小。( )
（2）水箱内水面高度h小于1cm时，电流表的示数为0.5A，求R0的阻值。( )
（3）水箱内水面高度h大于1cm时，随着水面的升高，用于显示水面高度的电表示数会增大，应该选用图甲电路中的 表显示水面高度。该装置能显示水面的最大高度h最大是 cm。将支点O适当向 （选填“左”或“右”）移动，可增大该装置显示水面的最大高度h最大。

数据序号
1
2
3
4
5
6
电压U/V
电流I/A
电压
数据序号
1
2
3
4
5
……
电阻
5
10
15
20
30
电流I/A
