中考物理一轮复习考点分项练习专题17 欧姆定律 17.1电流与电压和电阻的关系（2份，原卷版+教师版）

这是一份中考物理一轮复习考点分项练习专题17 欧姆定律 17.1电流与电压和电阻的关系（2份，原卷版+教师版），文件包含中考物理一轮复习考点分项练习专题17欧姆定律171电流与电压和电阻的关系教师版docx、中考物理一轮复习考点分项练习专题17欧姆定律171电流与电压和电阻的关系学生版docx等2份试卷配套教学资源，其中试卷共20页， 欢迎下载使用。
一、单选题

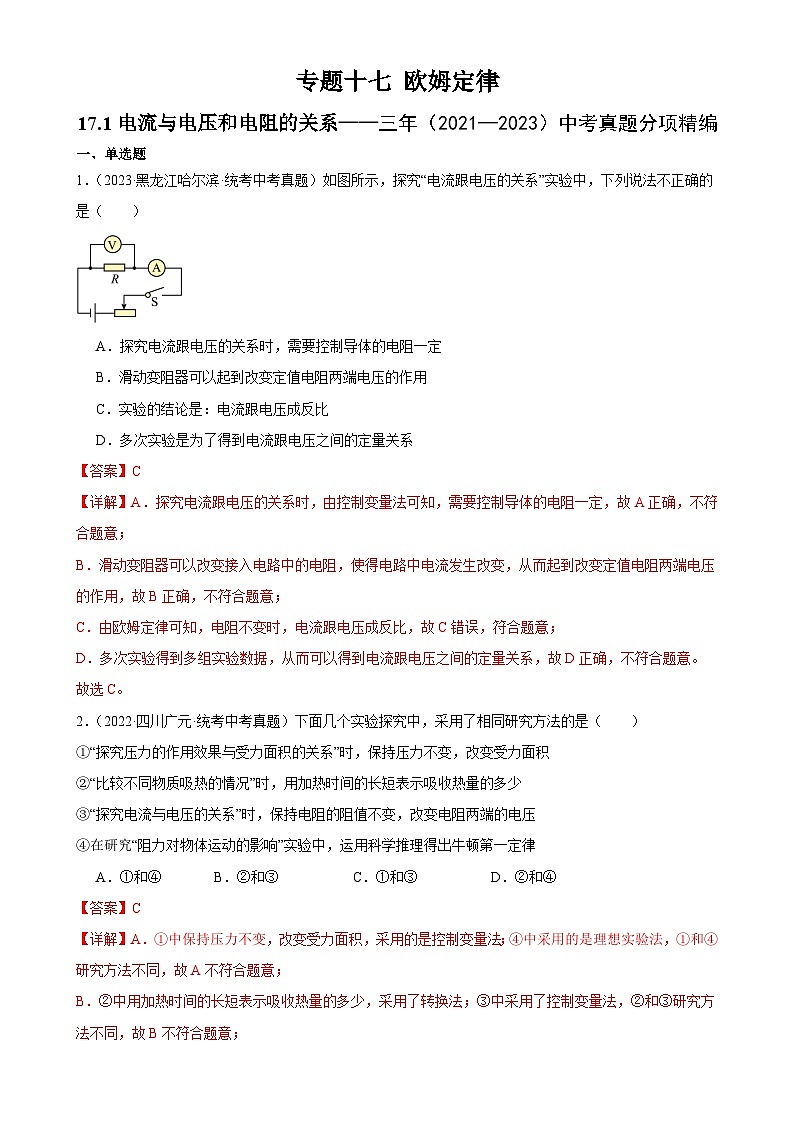

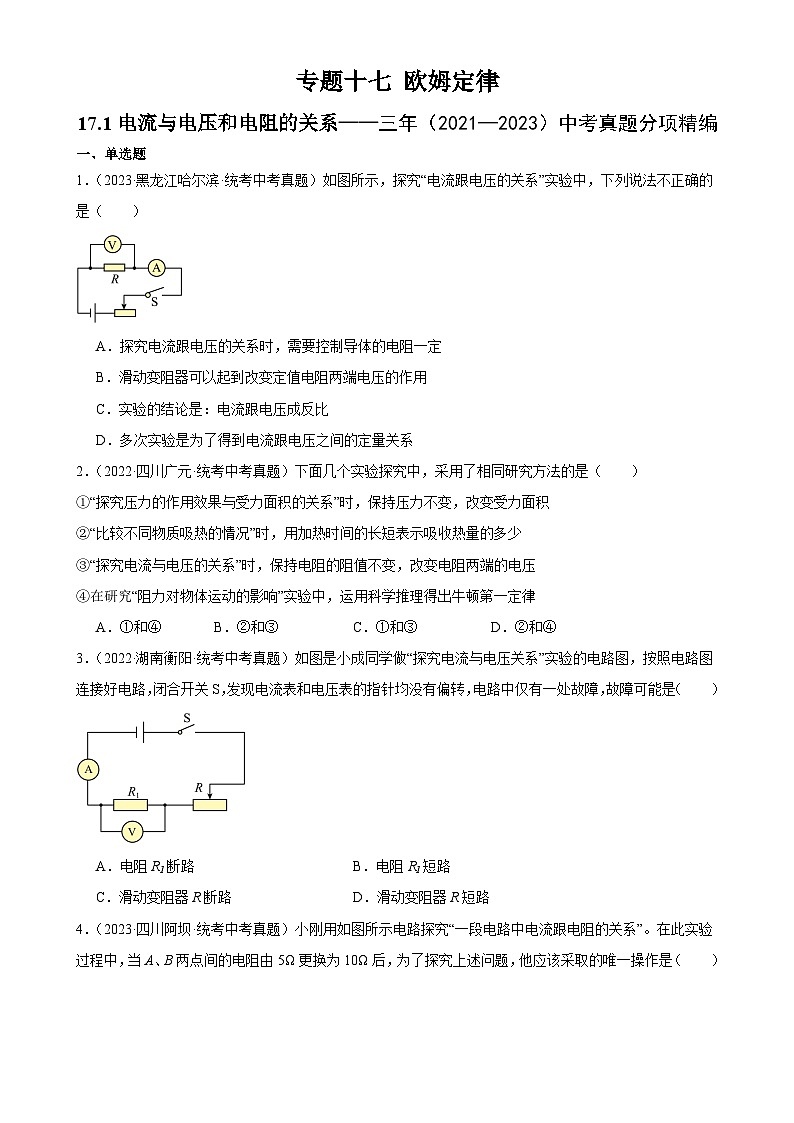

1．（2023·黑龙江哈尔滨·统考中考真题）如图所示，探究“电流跟电压的关系”实验中，下列说法不正确的是（ ）

A．探究电流跟电压的关系时，需要控制导体的电阻一定
B．滑动变阻器可以起到改变定值电阻两端电压的作用
C．实验的结论是：电流跟电压成反比
D．多次实验是为了得到电流跟电压之间的定量关系
【答案】C
【详解】A．探究电流跟电压的关系时，由控制变量法可知，需要控制导体的电阻一定，故A正确，不符合题意；
B．滑动变阻器可以改变接入电路中的电阻，使得电路中电流发生改变，从而起到改变定值电阻两端电压的作用，故B正确，不符合题意；
C．由欧姆定律可知，电阻不变时，电流跟电压成反比，故C错误，符合题意；
D．多次实验得到多组实验数据，从而可以得到电流跟电压之间的定量关系，故D正确，不符合题意。
故选C。
2．（2022·四川广元·统考中考真题）下面几个实验探究中，采用了相同研究方法的是（ ）
①“探究压力的作用效果与受力面积的关系”时，保持压力不变，改变受力面积
②“比较不同物质吸热的情况”时，用加热时间的长短表示吸收热量的多少
③“探究电流与电压的关系”时，保持电阻的阻值不变，改变电阻两端的电压
④在研究“阻力对物体运动的影响”实验中，运用科学推理得出牛顿第一定律
A．①和④B．②和③C．①和③D．②和④
【答案】C
【详解】A．①中保持压力不变，改变受力面积，采用的是控制变量法；④中采用的是理想实验法，①和④研究方法不同，故A不符合题意；
B．②中用加热时间的长短表示吸收热量的多少，采用了转换法；③中采用了控制变量法，②和③研究方法不同，故B不符合题意；
C．①中保持压力不变，改变受力面积，采用的是控制变量法；③中也采用了控制变量法，①和③研究方法相同，故C符合题意；
D．②中用加热时间的长短表示吸收热量的多少，采用了转换法；④中采用的是理想实验法，②和④研究方法不同，故D不符合题意。
故选C。

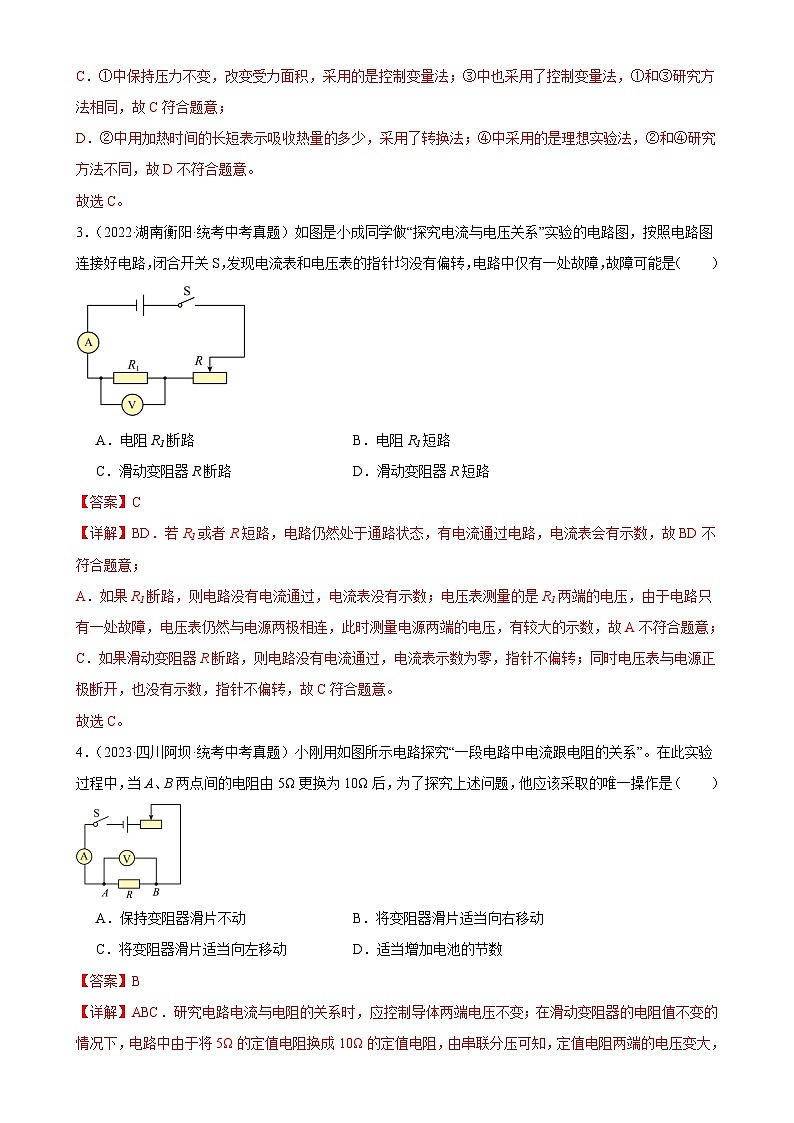

3．（2022·湖南衡阳·统考中考真题）如图是小成同学做“探究电流与电压关系”实验的电路图，按照电路图连接好电路，闭合开关S，发现电流表和电压表的指针均没有偏转，电路中仅有一处故障，故障可能是（ ）
A．电阻R1断路B．电阻R1短路
C．滑动变阻器R断路D．滑动变阻器R短路
【答案】C
【详解】BD．若R1或者R短路，电路仍然处于通路状态，有电流通过电路，电流表会有示数，故BD不符合题意；
A．如果R1断路，则电路没有电流通过，电流表没有示数；电压表测量的是R1两端的电压，由于电路只有一处故障，电压表仍然与电源两极相连，此时测量电源两端的电压，有较大的示数，故A不符合题意；
C．如果滑动变阻器R断路，则电路没有电流通过，电流表示数为零，指针不偏转；同时电压表与电源正极断开，也没有示数，指针不偏转，故C符合题意。
故选C。
4．（2023·四川阿坝·统考中考真题）小刚用如图所示电路探究“一段电路中电流跟电阻的关系”。在此实验过程中，当A、B两点间的电阻由5Ω更换为10Ω后，为了探究上述问题，他应该采取的唯一操作是（ ）

A．保持变阻器滑片不动B．将变阻器滑片适当向右移动
C．将变阻器滑片适当向左移动D．适当增加电池的节数
【答案】B
【详解】ABC．研究电路电流与电阻的关系时，应控制导体两端电压不变；在滑动变阻器的电阻值不变的情况下，电路中由于将5Ω的定值电阻换成10Ω的定值电阻，由串联分压可知，定值电阻两端的电压变大，滑动变阻器两端的电压的减小；要控制导体两端电压不变，则减小定值电阻两端的电压，增大滑动变阻器两端的电压，由串联分压可知，需要增大滑动变阻器的电阻，故滑片P向右端移动，故B符合题意，AC不符合题意；
D．适当增加电池的节数，则增大电源电压，则定值电阻两端的电压增大，不能保持定值电阻两端电压不变，故D不符合题意。
故选B。
二、填空题

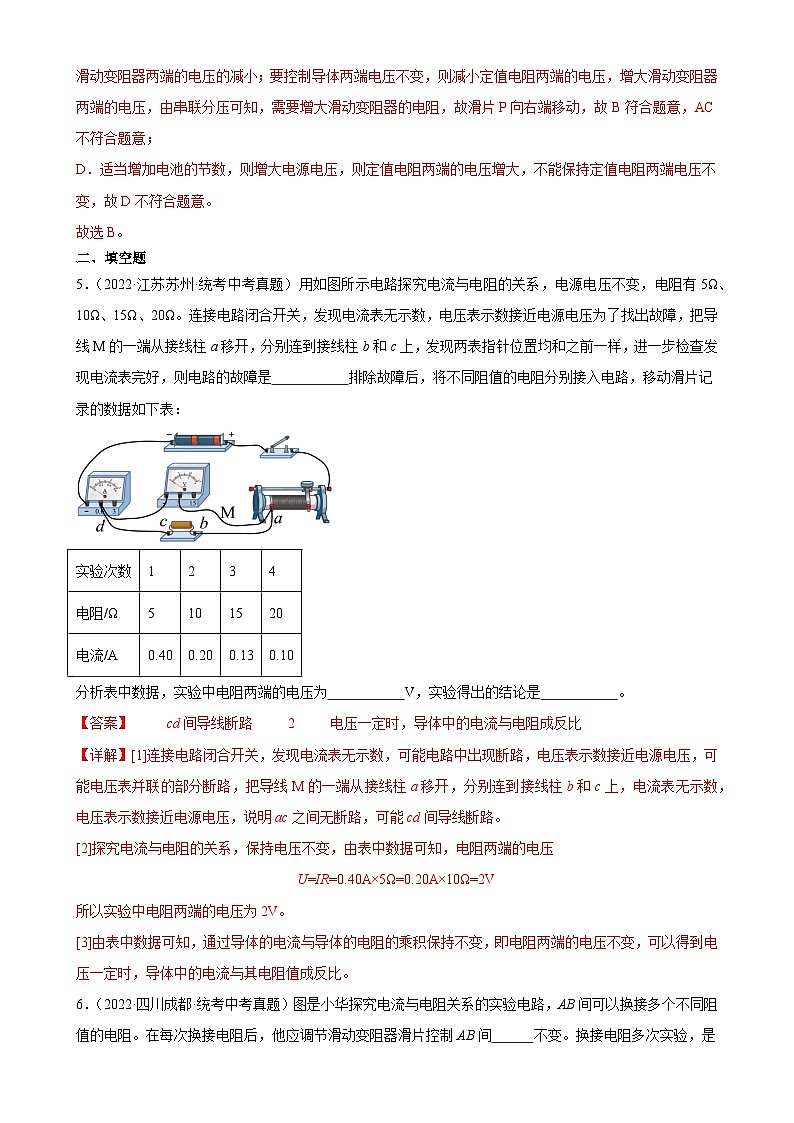

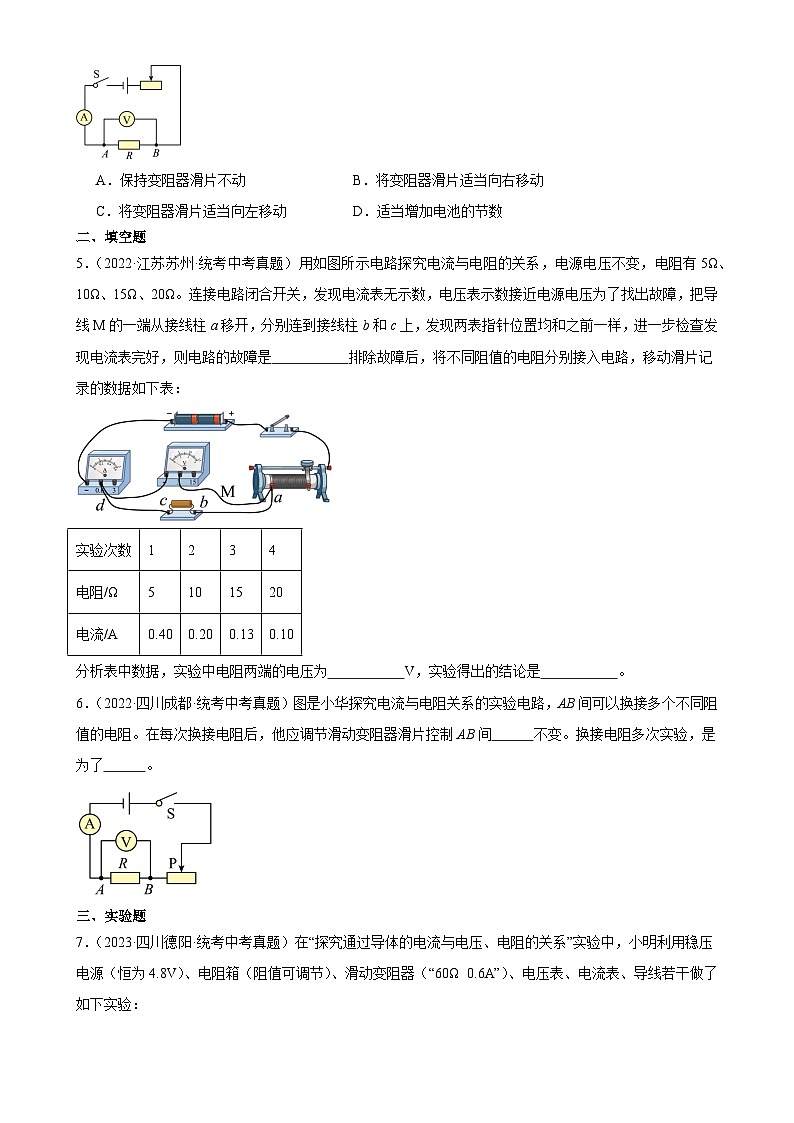

5．（2022·江苏苏州·统考中考真题）用如图所示电路探究电流与电阻的关系，电源电压不变，电阻有5Ω、10Ω、15Ω、20Ω。连接电路闭合开关，发现电流表无示数，电压表示数接近电源电压为了找出故障，把导线M的一端从接线柱a移开，分别连到接线柱b和c上，发现两表指针位置均和之前一样，进一步检查发现电流表完好，则电路的故障是 排除故障后，将不同阻值的电阻分别接入电路，移动滑片记录的数据如下表：
分析表中数据，实验中电阻两端的电压为 V，实验得出的结论是 。
【答案】 cd间导线断路 2 电压一定时，导体中的电流与电阻成反比
【详解】[1]连接电路闭合开关，发现电流表无示数，可能电路中出现断路，电压表示数接近电源电压，可能电压表并联的部分断路，把导线M的一端从接线柱a移开，分别连到接线柱b和c上，电流表无示数，电压表示数接近电源电压，说明ac之间无断路，可能cd间导线断路。
[2]探究电流与电阻的关系，保持电压不变，由表中数据可知，电阻两端的电压
U=IR=0.40A×5Ω=0.20A×10Ω=2V
所以实验中电阻两端的电压为2V。
[3]由表中数据可知，通过导体的电流与导体的电阻的乘积保持不变，即电阻两端的电压不变，可以得到电压一定时，导体中的电流与其电阻值成反比。
6．（2022·四川成都·统考中考真题）图是小华探究电流与电阻关系的实验电路，AB间可以换接多个不同阻值的电阻。在每次换接电阻后，他应调节滑动变阻器滑片控制AB间 不变。换接电阻多次实验，是为了 。
【答案】 电压 寻找普遍规律
【详解】[1]探究电流与电阻关系的实验中，在更换电阻的过程中需控制电阻两端的电压保持不变，即控制AB间电压保持不变。
[2]在AB间更换不同的电阻进行多次实验，得出多组数据，根据多组数据进行分析，得出电流与电阻关系，这样得出的结论具有普遍性。所以换接电阻多次实验，是为了寻找普遍规律。
三、实验题

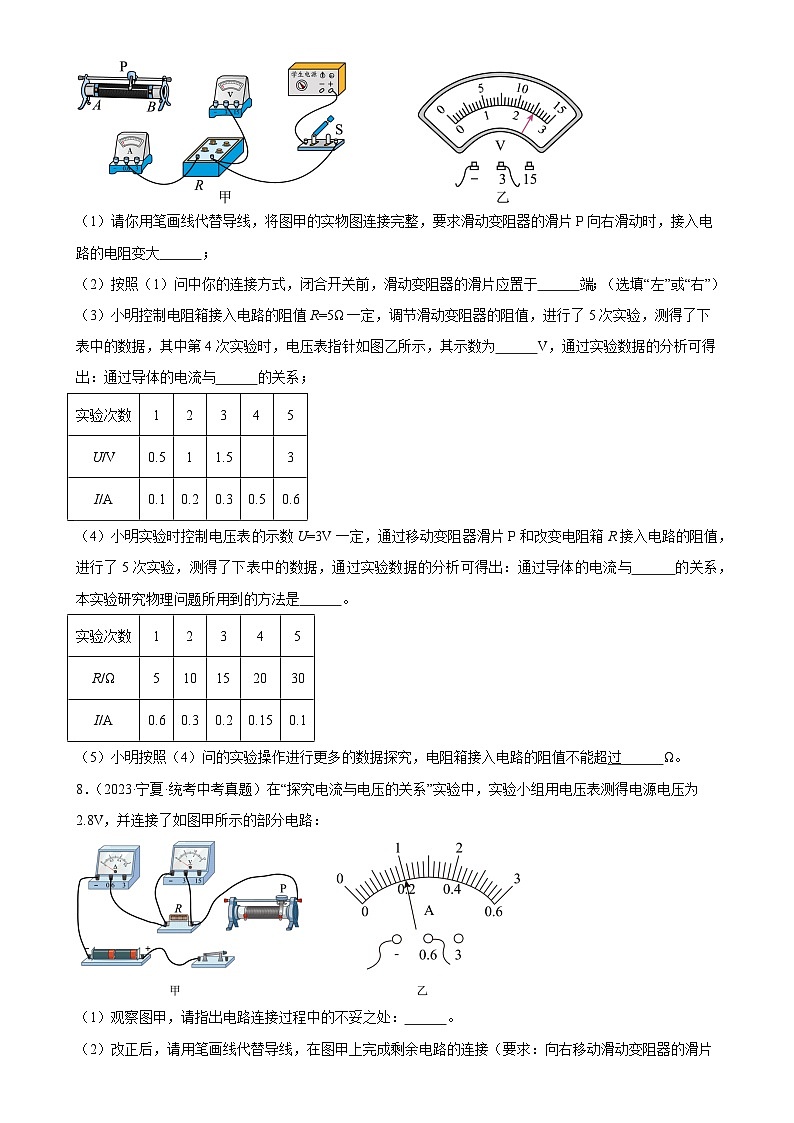

7．（2023·四川德阳·统考中考真题）在“探究通过导体的电流与电压、电阻的关系”实验中，小明利用稳压电源（恒为4.8V）、电阻箱（阻值可调节）、滑动变阻器（“60Ω 0.6A”）、电压表、电流表、导线若干做了如下实验：

（1）请你用笔画线代替导线，将图甲的实物图连接完整，要求滑动变阻器的滑片P向右滑动时，接入电路的电阻变大 ；
（2）按照（1）问中你的连接方式，闭合开关前，滑动变阻器的滑片应置于 端；（选填“左”或“右”）
（3）小明控制电阻箱接入电路的阻值R=5Ω一定，调节滑动变阻器的阻值，进行了5次实验，测得了下表中的数据，其中第4次实验时，电压表指针如图乙所示，其示数为 V，通过实验数据的分析可得出：通过导体的电流与 的关系；
（4）小明实验时控制电压表的示数U=3V一定，通过移动变阻器滑片P和改变电阻箱R接入电路的阻值，进行了5次实验，测得了下表中的数据，通过实验数据的分析可得出：通过导体的电流与 的关系，本实验研究物理问题所用到的方法是 。
（5）小明按照（4）问的实验操作进行更多的数据探究，电阻箱接入电路的阻值不能超过 Ω。
【答案】 右 2.5 电压 电阻 控制变量法 100
【详解】（1）[1]滑动变阻器一上一下串联接入电路，滑动变阻器的滑片P向右滑动时，接入电路的电阻变大，下面连接A接线柱，电压表和电阻箱并联，电流表串联在电路中，如图所示：

（2）[2]为了保护电路，闭合开关前应将滑动变阻器滑片移动到阻值最大处，即最右端。
（3）[3]由图乙可知，电压表的量程是0~3V，分度值是0.1V，电压表的示数是2.5V。
[4]由表中数据可知，电压增大几倍，对应的电流也增大几倍，电阻一定，电流与电压成正比。
（4）[5][6]由表中数据可知，保持电压
UV=I1R1=0.6A×5Ω=3V
不变，可以得到电压一定，电流和电阻成反比，用到控制变量法。
（5）[7]多次改变电阻箱接入电路的电阻值，移动变阻器的滑片P，保持电压表示数为3V，根据串联电路电压的规律，滑动变阻器分得的电压
U滑=U-UV=4.8V-3V=1.8V
电压表示数为滑动变阻器分得的电压的
根据分压原理，当滑动变阻器接入电路的电阻最大为60Ω时，电阻箱连入电路中的电阻为
即为完成该实验，电阻箱接入电路的阻值不能超过100Ω。
8．（2023·宁夏·统考中考真题）在“探究电流与电压的关系”实验中，实验小组用电压表测得电源电压为2.8V，并连接了如图甲所示的部分电路：

（1）观察图甲，请指出电路连接过程中的不妥之处： 。
（2）改正后，请用笔画线代替导线，在图甲上完成剩余电路的连接（要求：向右移动滑动变阻器的滑片P，其阻值增大）
（3）闭合开关后，观察电压表示数接近电源，电流表无示数出现该故障的原因是 。
（4）排除故障后开始测量，并将实验数据记录表中，当电压表示数为2.0V时，电流表示数如图所示：
（5）根据表中的实验数据，得出的实验结论是 ；
（6）若要继续完成探究电流与电阻的关系实验，除了现有的实验器材之外，还需要增加 。
【答案】 连接电路时开关没有断开 定值电阻断路 在电阻一定时, 通过导体的电流与导体两端的电压成正比 两个阻值不同的定值电阻
【详解】（1）[1]为了保护电路，连接电路时开关应该断开；由图甲可知，电路连接过程中的不妥之处：连接电路时开关没有断开。
（2）[2]向右移动滑动变阻器的滑片P，其阻值增大，故滑动变阻器选用左下接线柱与开关串联在电路中，如下图所示：

（3）[3]闭合开关后，观察到电流表无示数，说明电路可能断路，电压表示数接近电源电压，说明电压表与电源连通，则与电压表并联的电路以外的电路是完好的，则与电压表并联的电路断路了，即出现该故障的原因是定值电阻断路。
（5）[4]如图乙可知，电流表选用0～0.6A量程，分度值0.02A，其示数为0.20A；由表中数据可知，当定值电阻两端电压与通过定值电阻的电流的比值为定值，故可得出的实验结论是：在电阻一定时，通过导体的电流与导体两端的电压成正比。
（6）[5]在探究电流与电阻的关系的实验中，应控制定值电阻两端电压不变，更换不同阻值的定值电阻，故除了现有的实验器材之外，还需增加两个阻值不同的定值电阻。
9．（2023·湖北宜昌·统考中考真题）如图甲为小俊和小红在探究电阻一定时电流与电压关系的实验中连接的部分实物图。

（1）用笔画线代替导线将实物图连接完整，使滑片向右滑动时电流表的示数变大；
（2）正确连接电路，闭合并关后，发现电流表无示数，电压表有示数，则电路可能出现的故障是 ；
（3）排除故障后，测量出的数据如上表，请在图乙的坐标纸中描点画出I-U图像；
（4）小俊和小红分析图像后得出了结论，为了使结论具有普遍性，小俊提出用刚才的实验器材增加实验次数，小红提出换用不同的定值电阻重复前面的实验。你觉得科学合理的是 （选填“小俊”或“小红”）的方案；
（5）他们发现另外一组的同学画出的图像（如图丙）所反映出的规律与自己的不同，请你分析该小组实验中可能存在的问题是 。
【答案】 定值电阻R断路 小红 电压表并联接在了滑动变阻器的两端
【详解】（1）[1]在探究电阻一定时电流与电压关系的实验中，滑动变阻器和定值电阻串联，电压表和定值电阻并联测定值电阻两端的电压，题目要求使滑片向右滑动时电流表的示数变大，即是要求滑片向右滑动时，变阻器接入电路的电阻丝变短，所以要把开关右接线柱和变阻器右下接线柱相连，实物电路连接好后如下图所示：

（2）[2] 闭合并关后，发现电流表没有示数，说明电路中可能某处断路，没有形成通路；电压表有示数，说明电压表和电源之间保持通路，则电路可能出现的故障是与电压表并联的定值电阻R断路。
（3）[3]根据表中的测量数据，在图乙的坐标纸中描点画出I-U图像，如下图所示：

（4）[4] 本实验是探究电阻一定时电流与电压关系，为了使结论具有普遍性，需要多次换用不同的定值电阻重复前面的实验，以验证结论的普遍性。所以题中小红提出的方案科学合理。
（5）[5]如图丙所示，随着电压的增大，电流减小。出现这种情况可能是电压表和滑动变阻器并联了，电压表的示数反映的是变阻器两端的电压值；根据串联电路中分压规律可知，当变阻器电阻逐渐变大时，变阻器两端的电压逐渐变大，电源电压恒定，则定值电阻两端的电压变小，根据欧姆定律可知，当定值电阻两端电压变小时，通过的电流变小。所以该小组实验中可能存在的问题是，把电压表并联 接入到了滑动变阻器的两端。
10．（2023·黑龙江·统考中考真题）在探究“电流与电阻关系”实验时，老师给小明提供了如下器材：电源（电压恒定为4.5V），电流表，电压表，开关各一个，滑动变阻器甲“10Ω；2A”和滑动变阻器乙“20Ω；1A”各一个，定值电阻5Ω、10Ω、15Ω各一个，导线若干。

（1）注意在连接电路时，开关必须处于 状态；
（2）用笔画线代替导线，将图甲的实验电路连接完整（要求：滑动变阻器滑片P向左滑动时电流表示数变大，导线不允许交叉） ；
（3）正确连接电路后闭合开关，发现电流表有示数，无论怎样移动滑片P，电压表都无示数，则故障可能是 （答出一种情况即可）；
（4）排除故障后，小明把5Ω的电阻接入电路中，移动滑片P到适当位置，读出电流表示数如图乙所示，正确记录后，小明又改用10Ω电阻继续实验，闭合开关后，小明应将滑片P向 （选填“左”或者“右”）移动至电压表示数为 V；
（5）小明在实验中所选用的滑动变阻器应该是 （选填“甲”或“乙”）；
（6）利用老师给的器材，还能完成的电学实验有： （写出一个即可）。
【答案】 断开 定值电阻短路（电压表短路） 右 2.5 乙 探究电流和电压的关系（测定值电阻的阻值）（答案合理即可）
【详解】（1）[1]在连接电路时，为保护电路，要先断开开关。
（2）[2]由题意知，当滑动变阻器A端与定值电阻正接线柱连接，使得滑动变阻器与定值电阻串联接入电路，滑动变阻器滑片P向左滑动时，接入电路的电阻变小，根据欧姆定律可知，电路中的电流变大，从而电流表示数变大，如图所示：

（3）[3]由题意知，电流表有示数，说明电路有电流为通路，而此时电压表无示数，说明与电压表并联的电阻R短路。
（4）[4][5]有图乙知，电流表接入量程为0~0.6A，且最小分度值为0.02A，则电流表示数为0.5A。根据可得，电压表示数为
小明又改用10Ω电阻继续实验，应利用控制变量法，保持电压表示数不变，根据串联电路分压特点，为控制定值电阻两端电压保持不变，此时应滑动变阻器滑片P向右移动，增大接入电路电阻，从而增大滑动变阻器两端电压。
（5）[6]实验中使用的定值电阻阻值最大为15Ω时，根据串联电路电压的规律，变阻器分得的电压
变阻器分得的电压为电压表示数倍数为
根据分压原理，当接入15Ω电阻时，变阻器连入电路中的电阻为
因此小军实验所选用的滑动变阻器应该是乙“20Ω；1A”。
（6）[7]电流表可测量电路中电流，电压表可测量用电器两端电压，因此还可通过该实验装置探究电流和电压的关系和测定值电阻的阻值的实验。
11．（2023·内蒙古赤峰·统考中考真题）在探究“电流与电压的关系”实验中，图1是某组同学的探究原理图。

①在实验中，电压表的示数为2.5V时，电流表示数如图2所示，则电流为 A；
②图3是该组同学根据测量数据绘制的小灯泡I-U图像。通过图像分析，他们发现该探究不能用小灯泡，原因是： 。
【答案】 0.28 小灯泡的电阻随温度升高而变大，不符合实验要求
【详解】①[1]图2所示，量程为0~0.6A，1大格为0.2A，1大格里有10小格，1小格为0.02A，指针指在1大格多4小格，读数为0.28A。
②[2]在探究“电流与电压的关系”实验中，要求电阻阻值是不能变化的，从图3可以看出随着电压均匀的增大，开始时电流增大较快，后来就不怎么增大了，说明随着通电时间的增加，小灯泡的温度升高，灯丝电阻不断变大，不符合此实验的要求。
12．（2023·辽宁丹东·统考中考真题）在“探究电流与电压的关系”实验中，小潘设计并连接了如图甲所示的电路。

（1）在闭合开关前，滑动变阻器的滑片应移到最 端；（选填“左”或“右”）
（2）闭合开关，发现电流表有示数，电压表无示数，已知导线、仪表均完好且接触良好，则故障原因可能是定值电阻 ；（选填“断路”或“短路”）
（3）排除故障后，闭合开关，移动滑动变阻器的滑片，当电压表的示数为1.0V时，电流表示数如图乙所示，则电流表示数为 A；
（4）继续移动滑动变阻器的滑片，进行多次测量，记录实验数据如下表：
分析表中数据可知：在电阻一定的情况下，通过导体的电流与导体两端的电压成 ；
（5）同桌的小明分别用两个阻值未知的电阻R1和R2进行实验，得到两个电阻的I﹣U图象，如图丙所示。由图象可知R1 R2（选填“＞”“＜”或“＝”）；
（6）若将定值电阻换成小灯泡，不能达到本实验的探究目的，是因为 。
【答案】 左 短路 0.1 正比 < 灯泡的电阻随温度的升高而增大
【详解】（1）[1]在闭合开关前，为了保护电路，应将滑动变阻的滑片移动至组织最大处，即最左端。
（2）[2]闭合开关，发现电流表有示数，说明电路是通路，电压表无示数，说明可能是与电压表并联的定值电阻短路了。
（3）[3]由图乙可知，电流表使用的是“0~0.6A”的量程，其分度值为0.02A，电流表示数为0.1A。
（4）[4]由表格数据可知，电阻一定时，随着定值电阻两端电压的增大，通过定值电阻的电流也增大同样的倍数，因此可知，在电阻一定的情况下，通过导体的电流与导体两端的电压成正比。
（5）[5]由图丙可知，当电压相同时，有。由可知，。
（6）[6]在“探究电流与电压的关系”实验中，需要控制电阻不变，因小灯泡的电阻随着温度的升高而增大，因此将定值电阻换成小灯泡，不能达到本实验的探究目的。实验次数
1
2
3
4
电阻/Ω
5
10
15
20
电流/A
0.40
0.20
0.13
0.10
实验次数
1
2
3
4
5
U/V
0.5
1
1.5
3
I/A
0.1
0.2
0.3
0.5
0.6
实验次数
1
2
3
4
5
R/Ω
5
10
15
20
30
I/A
0.6
0.3
0.2
0.15
0.1
电压U/V
1.0
1.5
2.0
2.5
电流I/A
0.10
0.15
0.25
实验次数
1
2
3
4
5
6
电压U/V
0.4
0.8
1.2
1.6
2.0
2.4
电流I/A
0.08
0.16
0.30
0.32
0.40
0.48
实验次数
1
2
3
4
电压U/V
1.0
1.6
2.2
2.8
电流I/A
0.16
0.22
0.28
