教科版（2024）九年级下册2 家庭电路复习练习题

这是一份教科版（2024）九年级下册2 家庭电路复习练习题，共8页。试卷主要包含了单选题，填空题，作图题，实验探究题，简答题等内容，欢迎下载使用。

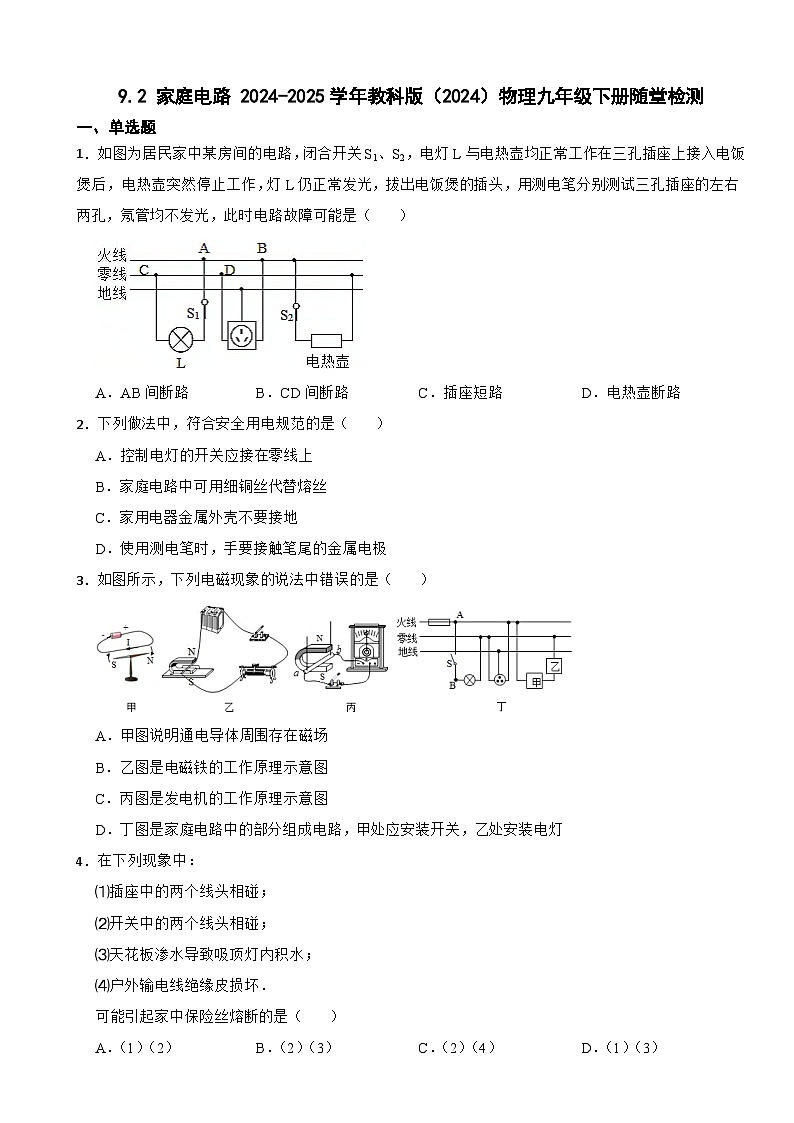

1．如图为居民家中某房间的电路，闭合开关S1、S2，电灯L与电热壶均正常工作在三孔插座上接入电饭煲后，电热壶突然停止工作，灯L仍正常发光，拔出电饭煲的插头，用测电笔分别测试三孔插座的左右两孔，氖管均不发光，此时电路故障可能是（ ）
A．AB间断路B．CD间断路C．插座短路D．电热壶断路
2．下列做法中，符合安全用电规范的是（ ）
A．控制电灯的开关应接在零线上
B．家庭电路中可用细铜丝代替熔丝
C．家用电器金属外壳不要接地
D．使用测电笔时，手要接触笔尾的金属电极
3．如图所示，下列电磁现象的说法中错误的是（ ）
A．甲图说明通电导体周围存在磁场
B．乙图是电磁铁的工作原理示意图
C．丙图是发电机的工作原理示意图
D．丁图是家庭电路中的部分组成电路，甲处应安装开关，乙处安装电灯
4．在下列现象中：
⑴插座中的两个线头相碰；
⑵开关中的两个线头相碰；
⑶天花板渗水导致吸顶灯内积水；
⑷户外输电线绝缘皮损坏．
可能引起家中保险丝熔断的是（ ）
A．（1）（2）B．（2）（3）C．（2）（4）D．（1）（3）

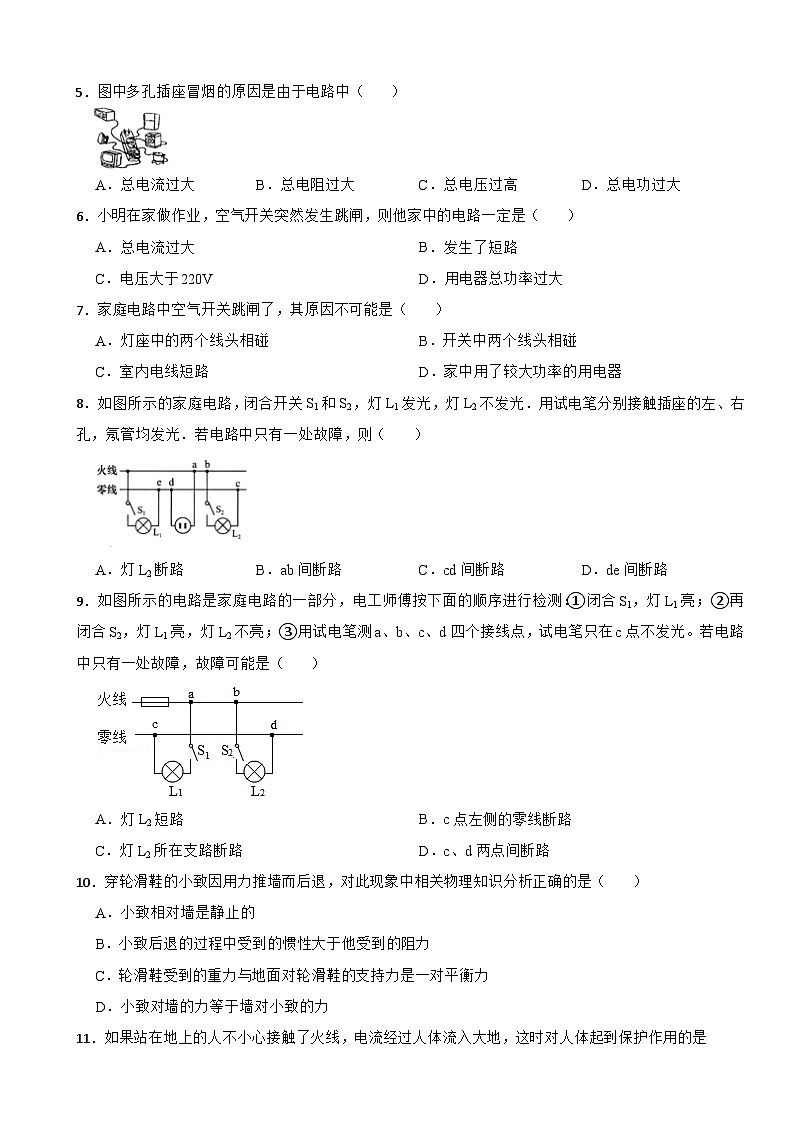

5．图中多孔插座冒烟的原因是由于电路中（ ）
A．总电流过大B．总电阻过大C．总电压过高D．总电功过大
6．小明在家做作业，空气开关突然发生跳闸，则他家中的电路一定是（ ）
A．总电流过大B．发生了短路
C．电压大于220VD．用电器总功率过大
7．家庭电路中空气开关跳闸了，其原因不可能是（ ）
A．灯座中的两个线头相碰B．开关中两个线头相碰
C．室内电线短路D．家中用了较大功率的用电器
8．如图所示的家庭电路，闭合开关S1和S2，灯L1发光，灯L2不发光．用试电笔分别接触插座的左、右孔，氖管均发光．若电路中只有一处故障，则（ ）
A．灯L2断路B．ab间断路C．cd间断路D．de间断路
9．如图所示的电路是家庭电路的一部分，电工师傅按下面的顺序进行检测：①闭合S1，灯L1亮；②再闭合S2，灯L1亮，灯L2不亮；③用试电笔测a、b、c、d四个接线点，试电笔只在c点不发光。若电路中只有一处故障，故障可能是（ ）
A．灯L2短路B．c点左侧的零线断路
C．灯L2所在支路断路D．c、d两点间断路
10．穿轮滑鞋的小致因用力推墙而后退，对此现象中相关物理知识分析正确的是（ ）
A．小致相对墙是静止的
B．小致后退的过程中受到的惯性大于他受到的阻力
C．轮滑鞋受到的重力与地面对轮滑鞋的支持力是一对平衡力
D．小致对墙的力等于墙对小致的力
11．如果站在地上的人不小心接触了火线，电流经过人体流入大地，这时对人体起到保护作用的是（ ）
A．空气开关
B．漏电保护器
C．保险装置
D．电能表
12．关于家庭电路与安全用电，下列说法中正确的是（ ）
A．开关可以装在零线上；
B．导线绝缘皮破损后仍可接入电路；
C．使用试电笔时，手不能接触试电笔尾部的金属电极；
D．使用三线插头时，地线插脚先进入插座。
13．下列说法中正确的是（ ）
A．家庭电路中的熔丝常断了，一定是发生了短路；
B．家用电能表上的示数显示了家庭用电的总功率；
C．家庭电路中的熔丝可以用铁丝代替；
D．家用电器的金属外壳应该用导线接地。

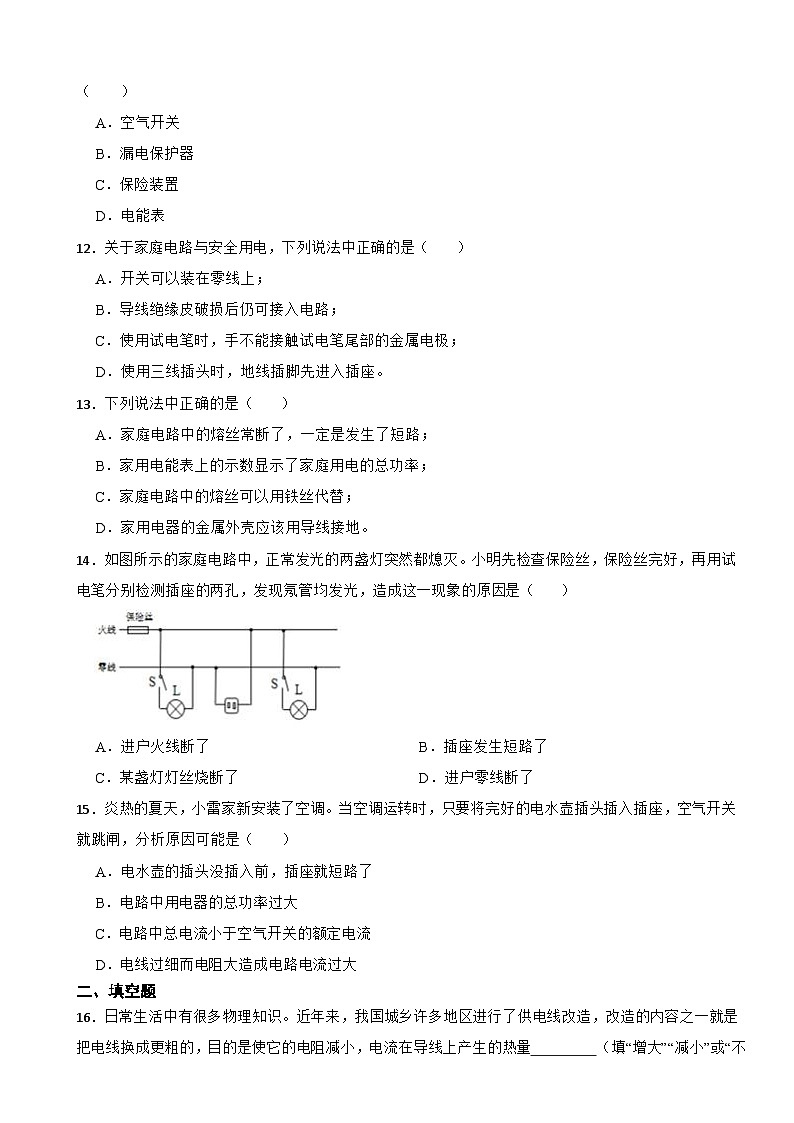

14．如图所示的家庭电路中，正常发光的两盏灯突然都熄灭。小明先检查保险丝，保险丝完好，再用试电笔分别检测插座的两孔，发现氖管均发光，造成这一现象的原因是（ ）
A．进户火线断了B．插座发生短路了
C．某盏灯灯丝烧断了D．进户零线断了
15．炎热的夏天，小雷家新安装了空调。当空调运转时，只要将完好的电水壶插头插入插座，空气开关就跳闸，分析原因可能是（ ）
A．电水壶的插头没插入前，插座就短路了
B．电路中用电器的总功率过大
C．电路中总电流小于空气开关的额定电流
D．电线过细而电阻大造成电路电流过大
二、填空题
16．日常生活中有很多物理知识。近年来，我国城乡许多地区进行了供电线改造，改造的内容之一就是把电线换成更粗的，目的是使它的电阻减小，电流在导线上产生的热量 （填“增大”“减小”或“不变”）。星期天小红在家里正开着空调，并用电脑上网查资料，当妈妈做饭时把电热水壶插头插进插座时，家里的空气开关（如图甲所示）立刻“跳闸”，小红分析其原因可能是电热水壶插头内部短路，也可能是家里电路中用电器 。图乙是漏电保护器，它 （填“能”或“不能”）防止站在绝缘凳上的人同时接触火线和零线双线触电的触电事故。
17．如图，在进户线的干路上串联一只标有“220V 40W”的灯L2，闭合开关S1时发现L1和L2均不发光，用测电笔接触A点，氖管发光，则电路故障可能是 ；若闭合开关S1时发现L1不亮，L2正常发光，说明L1所在支路 （有/没有）短路情况，若此时用测电笔接触B点，氖管 （会/不会）发光．
18．小明同学想在家里安装一盘照明灯，如下图甲所示的是他设计的电路，图中虚线框1和2应连入开关和电灯，则开关应安装在 （选填“1”或“2”）框中，为了检测家庭电路中插座右孔连接的是不是火线，应使用如图 （选填“乙”或“丙”）所示的捏试电笔的方法
19．炎热的夏天，人们同时使用多台空调时，常常会因为电流过大致使干路上的 熔断，产生这种故障的原因是用电器的 过大。
20．为安全用电，家庭电路中的空气开关应装在 线上；试电笔 （选填“能”或“不能”）区分零线与地线。
21．在给家庭电路布线时，电工师傅通常选择红.黄.绿（蓝）三种颜色绝缘皮的导载，其中黄色作为接地线，绿（蓝）色作为零线，红色则作为 线。给大功率用电器供电的导线，应该选择横截面积较 （选填“大”或“小”）的钢芯导线，目的是 。（选填“增大”或“减小）导线的电阻，当导线成家用电器（如电视机.微波炉.电脑等）着火时，应首先 电源。
22．保险丝是用电阻较 .熔点较 的合金线制成的。当电路中有过大的 时，能产生足够的热量，而迅速 ，从而起到保护电路的作用。
23．家庭电路中，火线与零线间的电压为 V．当电路中的 超过一定限度时，熔丝就会熔断，自动切断电路，为了避免触电事故，用电器的金属外壳一定要 。
24．我国照明电路的电压为 伏，家用电器之间是 的(选填“并联”或“串联”)，家庭消耗的电能是用 表来测量的。
25．小红同学在家里开着空调看电视，当妈妈把电饭锅插头插进插座时，家里的自动空气开关“跳闸”了，则“跳闸”的原因可能是电饭锅插头内部 ，也可能是电路中用电器 。
三、作图题
26．如图，家庭电路中额定电压均为220V的电风扇M和电灯，在只闭合开关S，风扇工作；只闭合开关S1，灯泡和风扇都不工作；开关S、S1都闭合，风扇和灯泡都工作。请用笔画线代替导线把电路连接完整。
四、实验探究题
27．小科家有几盏相同的照明灯，如图甲所示，按要求连接在家庭电路上，并由一个开关控制。
（1）取下任何一个灯泡后，闭合开关，其余的灯仍能发光，则这几盏灯之间是 联的。断开开关，装上灯泡。
（2）小科觉得连接灯泡的金属导线没有用绝缘材料包裹，可能有安全隐患。如果照明灯的额定电压是220 V，要辨别连接灯泡的两根金属导线中与火线相连的一根，请写出检测工具及步骤 。
（3）小科用第(2)题的检测方法也无法辨别，于是怀疑照明灯的额定电压不是220 V，观察灯泡外包装，上面有如图乙所示信息。请你对这种接线方法的安全性进行分析 。
28．如图所示，人们日常生活和工作中经常使用的一种插线板．
​
（1）插线板一般不能同时接用多个大功率用电器，请你用学过的知识说明其中的道理．
（2）现在市场上有一些劣质插线板，经质检部门检查发现，部分劣质插线板电源线芯线比合格产品细．请根据焦耳定律解释使用这种插线板将会存在什么隐患．
五、简答题
29．保险丝为什么能“保险”？家庭电路中为什么不能用铜丝、铁丝等金属丝代替保险丝？
答案解析部分
1．【答案】A
2．【答案】D
3．【答案】B
4．【答案】D
5．【答案】A
6．【答案】A
7．【答案】B
8．【答案】D
9．【答案】D
10．【答案】D
11．【答案】B
12．【答案】D
13．【答案】D
14．【答案】D
15．【答案】B
16．【答案】减小；总功率过大；不能
17．【答案】零线断路；有；不会
18．【答案】2；乙
19．【答案】保险丝；总功率
20．【答案】火；不能
21．【答案】火；大；减小；切断
22．【答案】大；低；电流；熔断
23．【答案】220；电流；接地
24．【答案】220；并联；电能
25．【答案】短路；总功率过大
26．【答案】解：如图所示：
27．【答案】（1）并
（2）检测工具：试电笔。检测步骤：①闭合开关使灯泡正常工作 ②用试电笔对连接灯泡的两根金属导线分别进行检测
（3）从灯泡的铭牌中可以发现，该灯泡的额定电压是12 V，而12 V的电压对人体是安全的。但如果导线没有用绝缘材料包裹，很容易在意外情况下被短路，造成火灾等事故。
28．【答案】（1）因为电源电压一定，根据P=UI，若同时接入多个大功率用电器，则电路中的总电流会过大，将保险丝熔断或引起火灾，造成危险．
（2）在材料和长度一定时，伪劣电热器的电源线的芯线一般比合格产品的细，说明横截面积越小，电阻越大；在电流和通电时间一定时，电阻越大，电流产生的热量越多，越存在安全隐患．
29．【答案】答：（1）保险丝是由电阻率大，熔点较低的铅锑合金制成的．由于保险丝与导线中通过的电流相同，根据焦耳定律，电流在保险丝上产生的热就较多，保险丝温度就比导线温度高．当温度达到保险丝的熔点时，保险丝就熔断，电路就会被自动切断，因此保险丝起到“保险”的作用．（2）选作保险丝的材料应具备电阻率较大和熔点较低这两个条件，而铜、铁这类材料，不但电阻率小而且熔点较高，是不适合做保险丝的．如果家庭电路中用铜丝、铁丝代替保险丝，就埋下了事故的隐患．当电路中的电流过大时，铜丝、铁丝不会熔断，不能起到有效的保险作用．
