教科版九年级下册第九章 家庭用电2 家庭电路评课课件ppt

这是一份教科版九年级下册第九章 家庭用电2 家庭电路评课课件ppt，文件包含家庭电路pptx、家庭电路--学案docx、家庭电路--教案doc、家庭电路--练习doc等4份课件配套教学资源，其中PPT共29页， 欢迎下载使用。

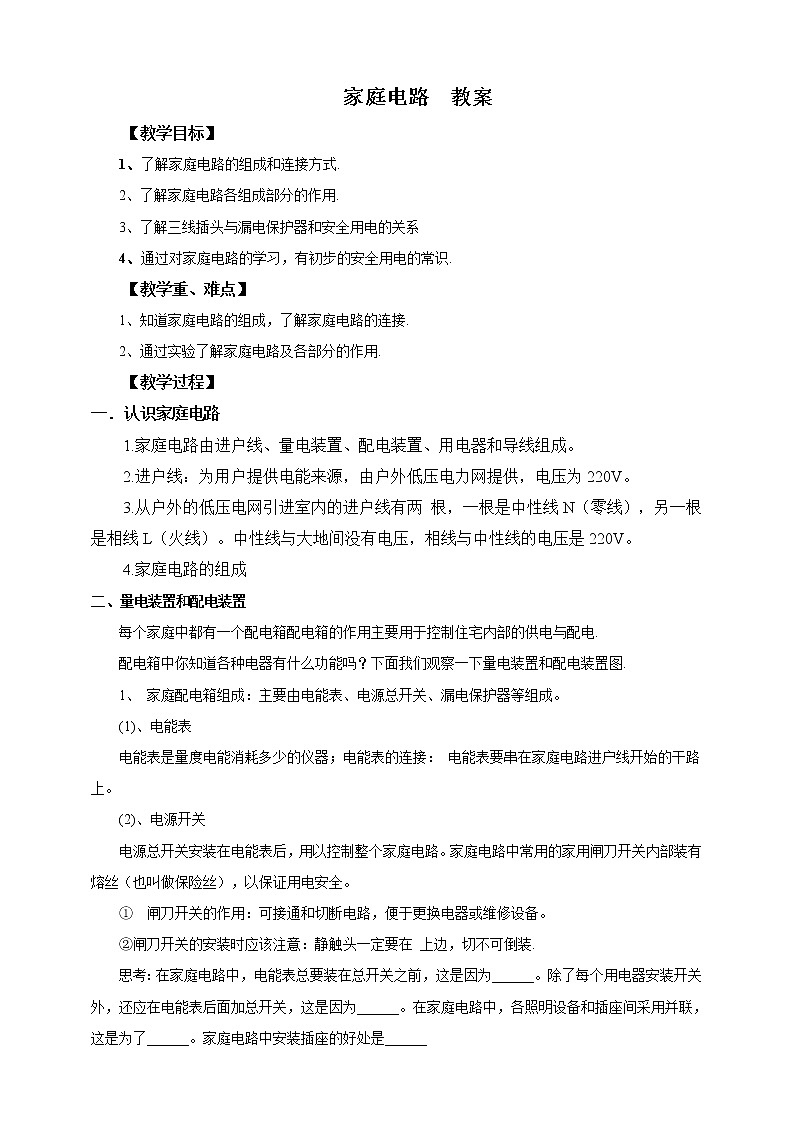

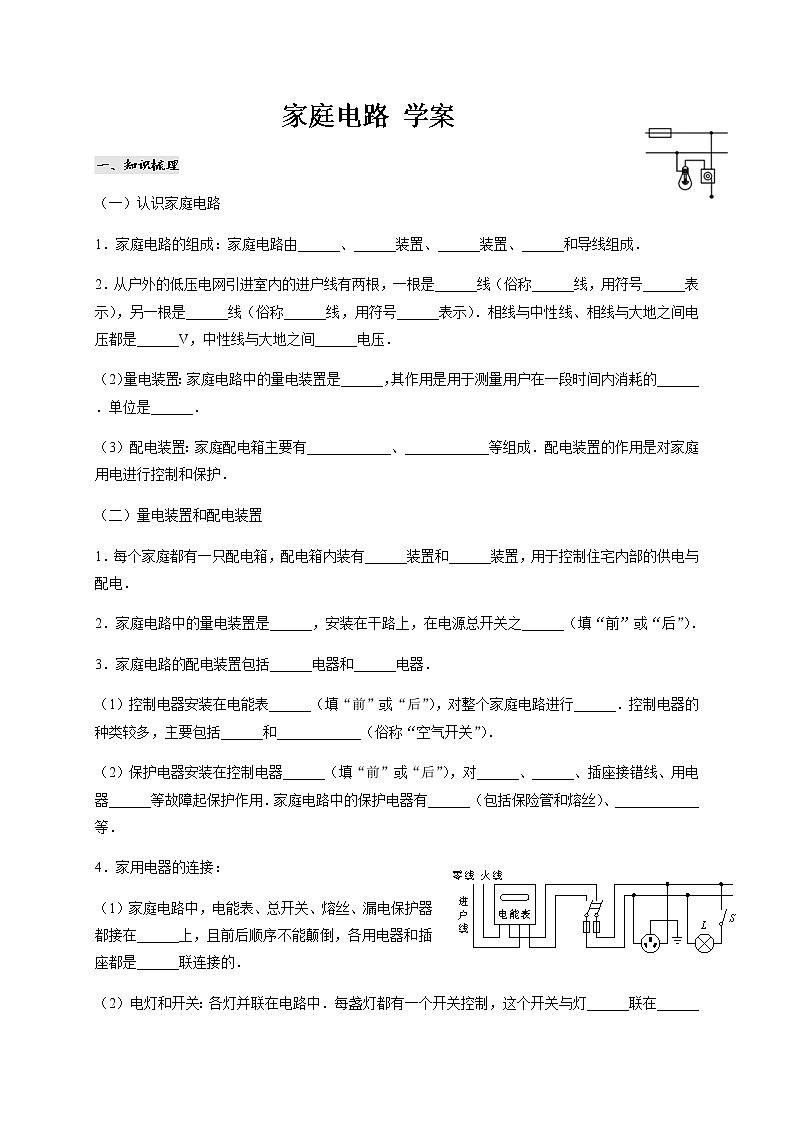

家庭电路由进户线、量电装置、配电装置、用电器和导线组成。
从户外的低压电网引进室内的进户线有两 根，一根是中性线N（零线），另一根是相线L（火线）。中性线与大地间没有电压，相线与中性线的电压是220V。
进户线：为用户提供电能来源，由户外低压电力网提供，电压为220V。
插座可以接电视、冰箱、洗衣机等家用电器。
二、量电装置和配电装置
每个家庭中都有一个配电箱配电箱的作用主要用于控制住宅内部的供电与配电.
配电箱中你知道各种电器有什么功能吗？下面我们观察一下量电装置和配电装置图.
观察 量电装置和配电装置
(1)、电能表电能表是量度电能消耗多少的仪器；电能表的连接： 电能表要串在家庭电路进户线开始的干路上。
1、 家庭配电箱组成：主要由电能表、电源总开关、漏电保护器等组成。
电源总开关安装在电能表后，用以控制整个家庭电路。家庭电路中常用的家用闸刀开关内部装有熔丝（也叫做保险丝），以保证用电安全。
①闸刀开关的作用：可接通和切断电路，便于更换电器或维修设备。
②闸刀开关的安装时应该注意
静触头一定要在 上边，切不可倒装
在家庭电路中，电能表总要装在总开关之前，这是因为______。除了每个用电器安装开关外，还应在电能表后面加总开关，这是因为______。在家庭电路中，各照明设备和插座间采用并联，这是为了______。家庭电路中安装插座的好处是______。

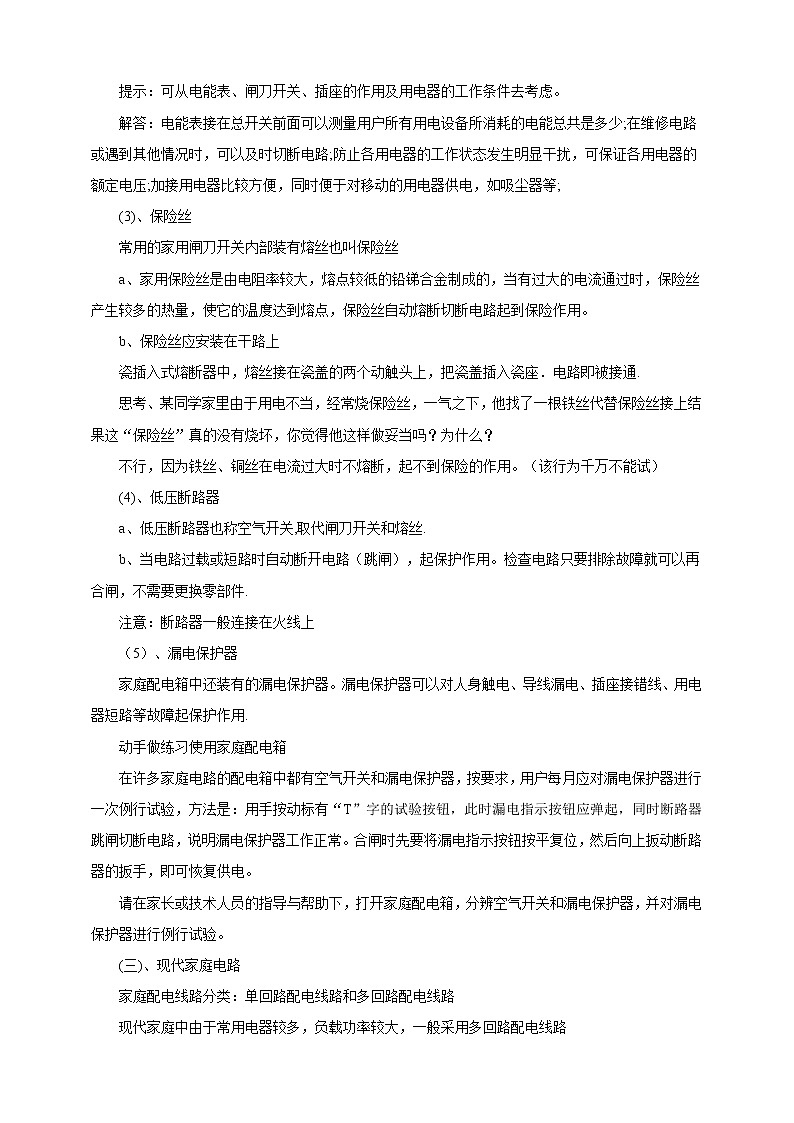

提示：可从电能表、闸刀开关、插座的作用及用电器的工作条件去考虑。
解答：(l)电能表接在总开关前面可以测量用户所有用电设备所消耗的电能总共是多少。(2)在维修电路或遇到其他情况时，可以及时切断电路。(3)防止各用电器的工作状态发生明显干扰，可保证各用电器的额定电压。(4)加接用电器比较方便，同时便于对移动的用电器供电，如吸尘器等。
常用的家用闸刀开关内部装有熔丝也叫保险丝

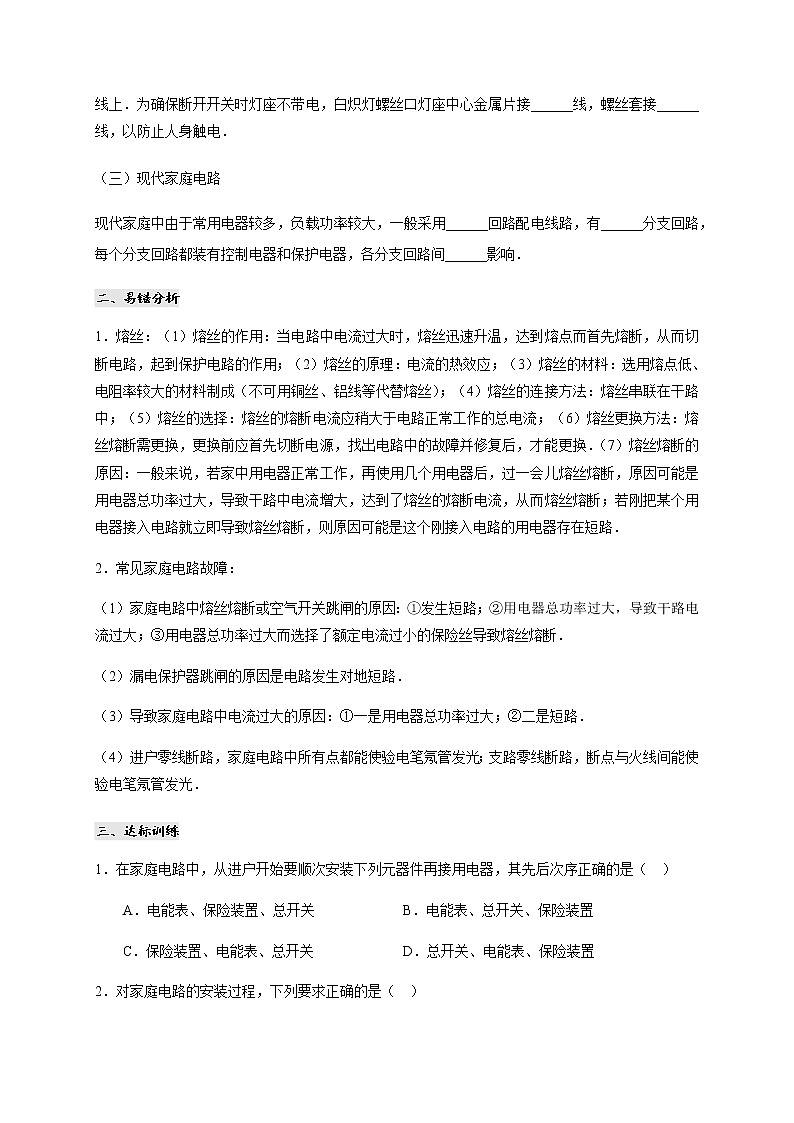

①、家用保险丝是由电阻率较大，熔点较彽的铅锑合金制成的，当有过大的电流通过时，保险丝产生较多的热量，使它的温度达到熔点，保险丝自动熔断切断电路起到保险作用。②、保险丝应安装在干路上。
瓷插入式熔断器中，熔丝接在瓷盖的两个动触头上，把瓷盖插入瓷座．电路即被接通.
思考、某同学家里由于用电不当，经常烧保险丝，一气之下，他找了一根铁丝代替保险丝接上结果这“保险丝”真的没有烧坏，你觉得他这样做妥当吗？为什么？
不行，因为铁丝、铜丝在电流过大时不熔断，起不到保险的作用。（该行为千万不能试）
①、低压断路器也称空气开关,取代闸刀开关和熔丝。②、当电路过载或短路时自动断开电路（跳闸），起保护作用。检查电路只要排除故障就可以再合闸，不需要更换零部件。
注意：断路器一般连接在火线上
家庭配电箱中还装有的漏电保护器。漏电保护器可以对人身触电、导线漏电、插座接错线、用电器短路等故障起保护作用。
在许多家庭电路的配电箱中都有空气开关和漏电保护器，按要求，用户每月应对漏电保护器进行一次例行试验，方法是：用手按动标有“T”字的试验按钮，此时漏电指示按钮应弹起，同时断路器跳闸切断电路，说明漏电保护器工作正常。合闸时先要将漏电指示按钮按平复位，然后向上扳动断路器的扳手，即可恢复供电。如下图
请在家长或技术人员的指导与帮助下，打开家庭配电箱，分辨空气开关和漏电保护器，并对漏电保护器进行例行试验。
家庭配电线路分类：单回路配电线路和多回路配电线路
（1）各灯具以及插座相互并联，工作时互不影响；
（2）控制各灯具的开关都装在相线上，确保断开开关时灯具上不带电；
控制电灯的开关应与电灯 ，并且要接在 上
白炽灯螺丝口灯座中心的金属片接相线，螺丝套接中性线，以防止人身触电。
如图所示有两个分支回路你能具体说一下这两个分支回路吗？
常用电器较多，负载功率较大。
1 安装顺序：进户线 电能表 总开关 熔断器 用电器
2 控制各灯具的开关都装在相线上
3 用电器与插座并联，用电器与控制用电器开关串联

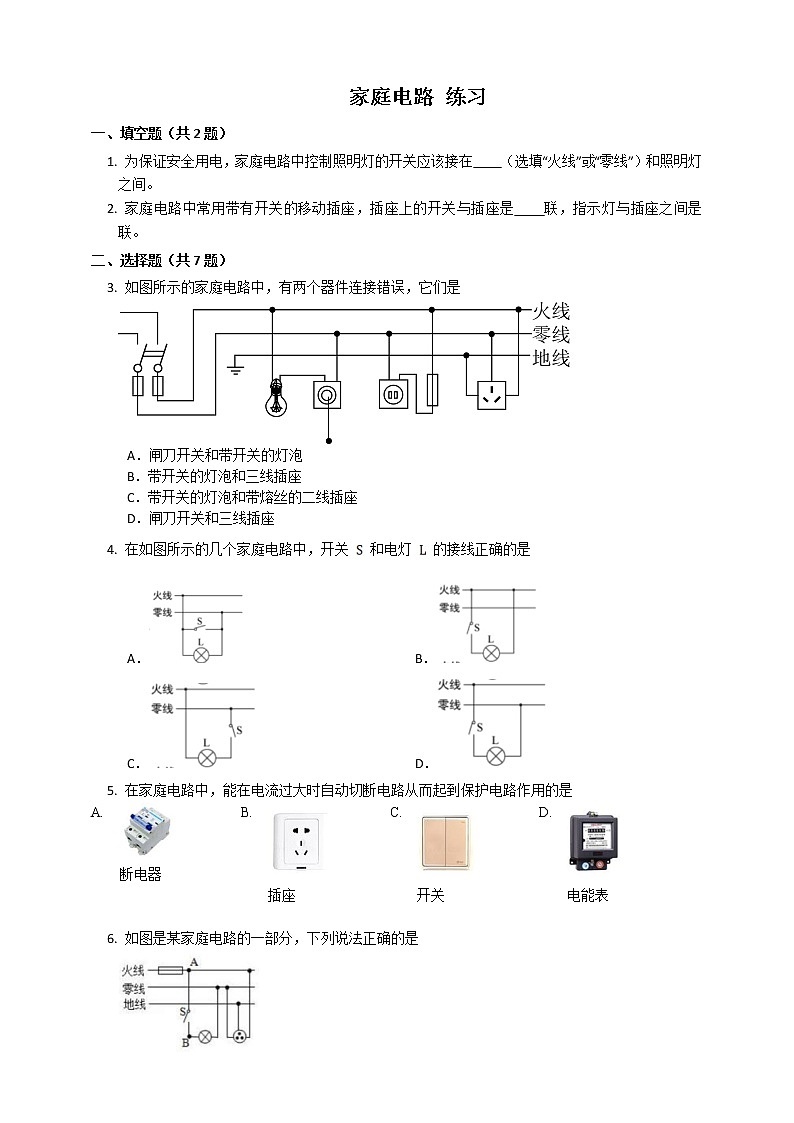

1. 图所示是家庭电路的一部分，则( ) A. 元件“1”是电能，“2”是保险盒，“3”是总开关 B. 元件“1”“2”“3”的正确连接顺序为“2”“1”“3” C. 图中接错的元件是“5” D. 图中电路元件连接完全正确

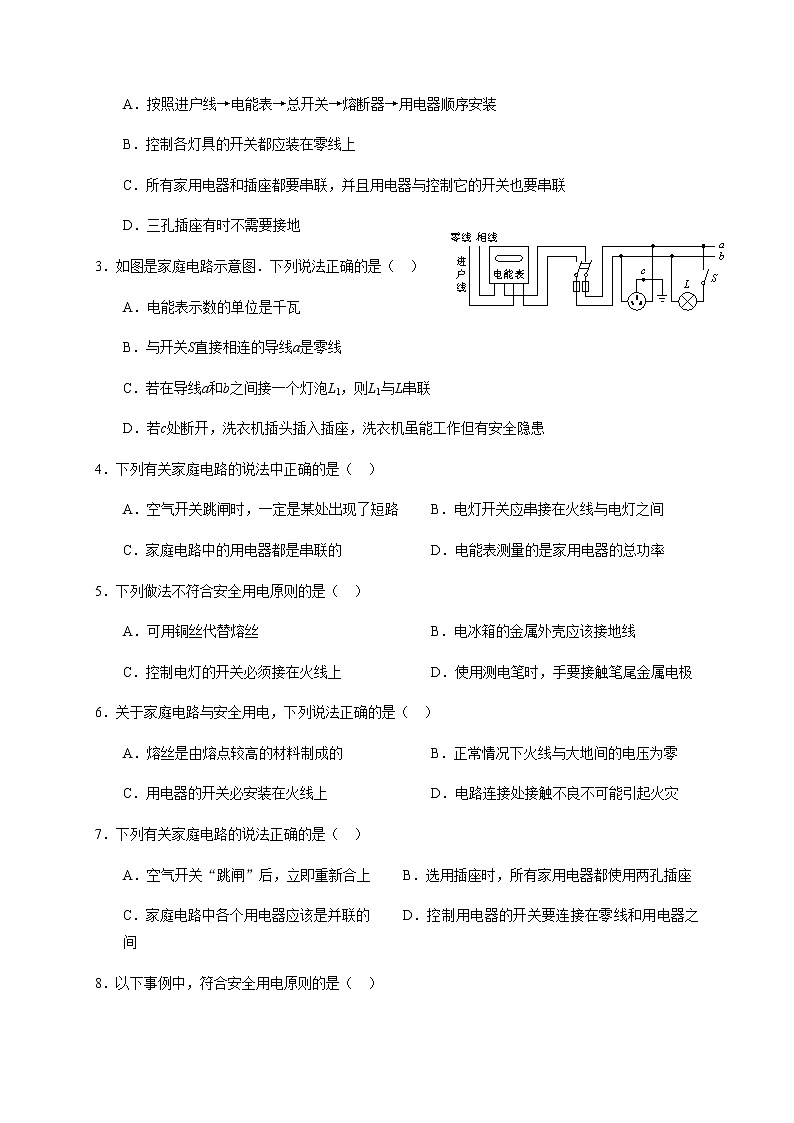

2、关于家庭电路，下列说法中不正确的是( ) A. 电能表用来显示所消耗的电能，应安装在干路上 B. 保险丝安装在总开关后，当电路中有大电流通过时会熔断 C. 开关与用电器并联 D. 总开关千万不能倒装，其静触头应在上面

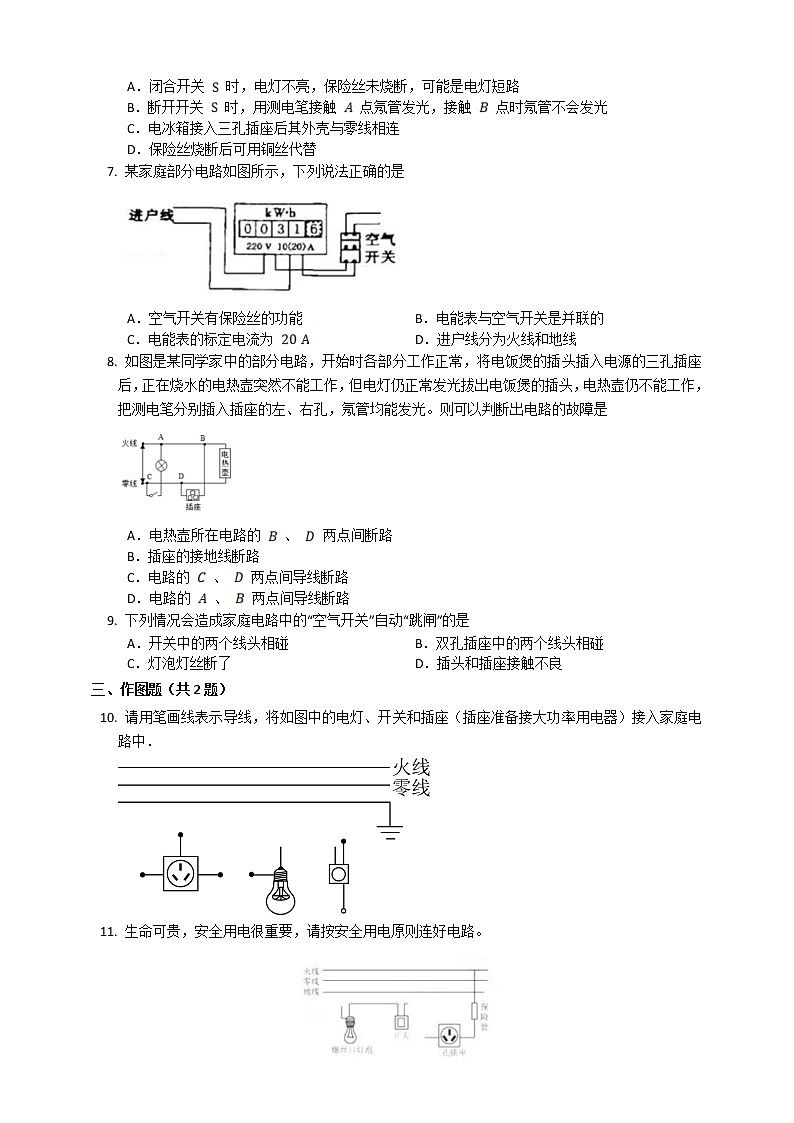

3、 你家中用电器的额定电压一般是(　　　　)通常情况下它们以(　　　　)联的连接方式接入电路,用电饭煲煮饭是因为电流具有(　　　　)效应。
