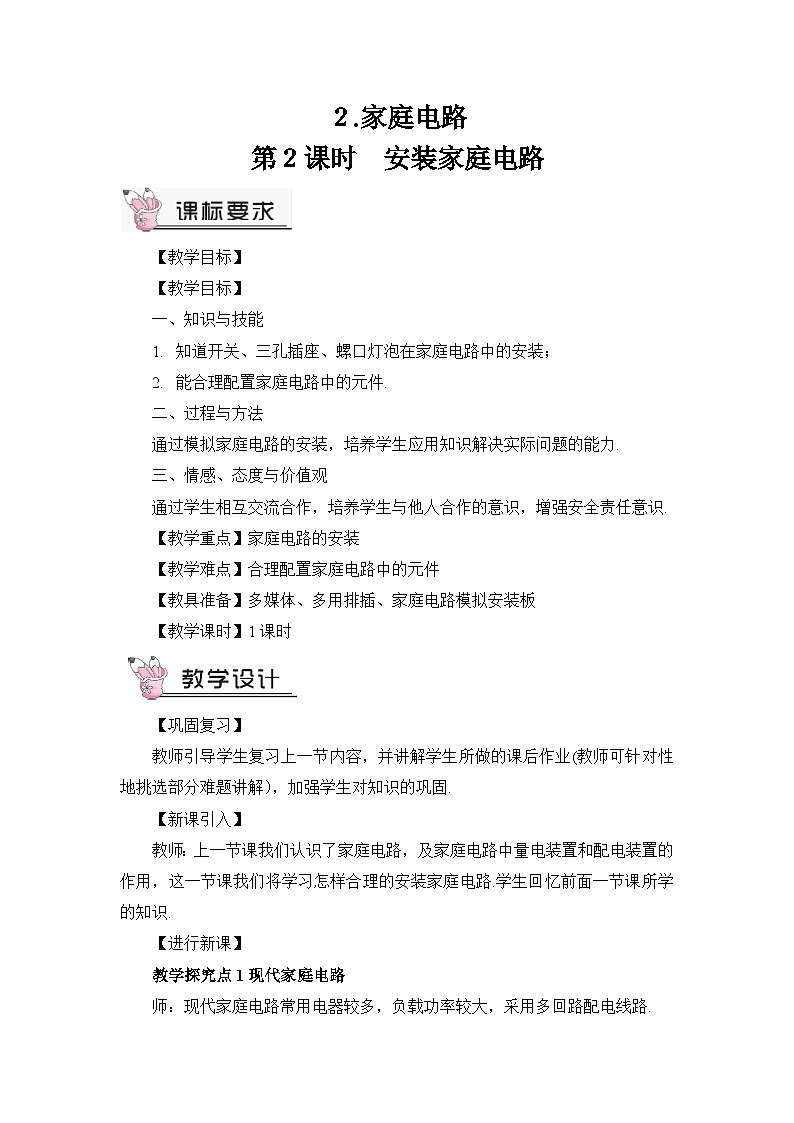

初中第九章 家庭用电2 家庭电路第2课时教学设计

这是一份初中第九章 家庭用电2 家庭电路第2课时教学设计，共6页。教案主要包含了教学目标，教学重点，教学难点，教具准备，教学课时，巩固复习，新课引入，进行新课等内容，欢迎下载使用。


【教学目标】
【教学目标】
一、知识与技能
1.知道开关、三孔插座、螺口灯泡在家庭电路中的安装；
2.能合理配置家庭电路中的元件.
二、过程与方法
通过模拟家庭电路的安装，培养学生应用知识解决实际问题的能力.
三、情感、态度与价值观
通过学生相互交流合作，培养学生与他人合作的意识，增强安全责任意识.
【教学重点】家庭电路的安装
【教学难点】合理配置家庭电路中的元件
【教具准备】多媒体、多用排插、家庭电路模拟安装板
【教学课时】1课时
【巩固复习】
教师引导学生复习上一节内容，并讲解学生所做的课后作业(教师可针对性地挑选部分难题讲解），加强学生对知识的巩固.
【新课引入】
教师：上一节课我们认识了家庭电路，及家庭电路中量电装置和配电装置的作用，这一节课我们将学习怎样合理的安装家庭电路.学生回忆前面一节课所学的知识.
【进行新课】
教学探究点1现代家庭电路
师：现代家庭电路常用电器较多，负载功率较大，采用多回路配电线路.

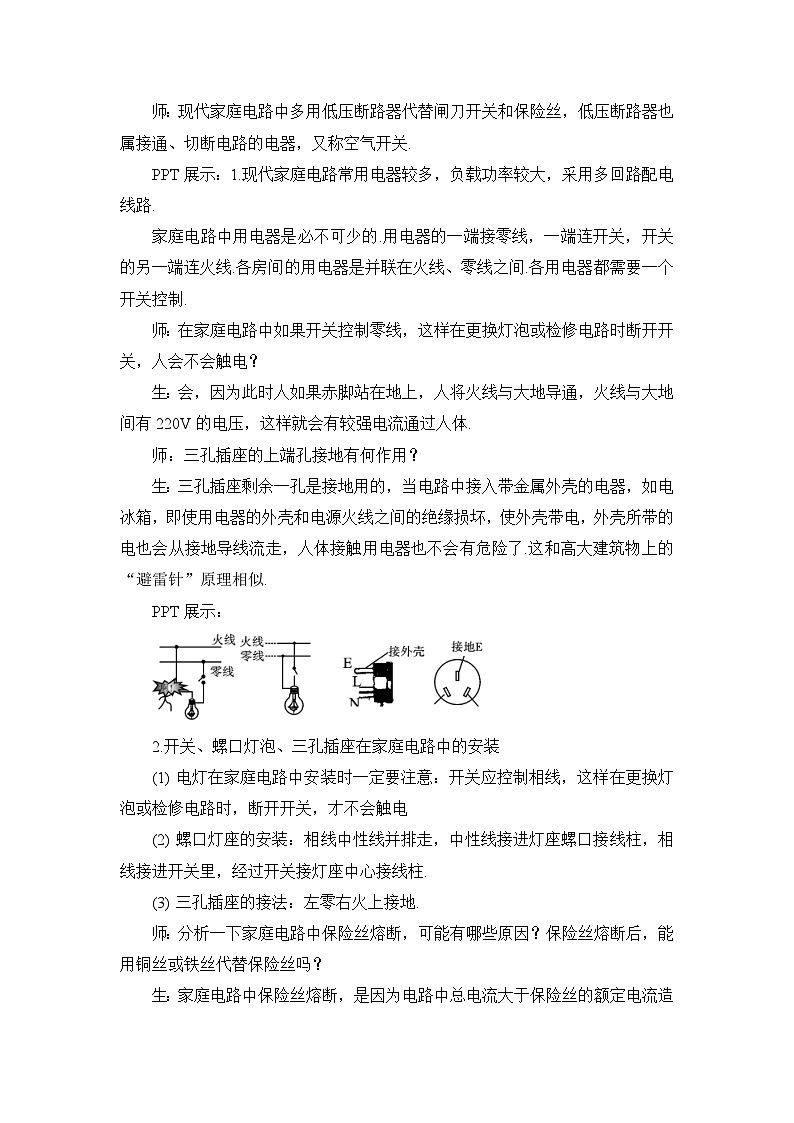

师：现代家庭电路中多用低压断路器代替闸刀开关和保险丝，低压断路器也属接通、切断电路的电器，又称空气开关.
PPT展示：1.现代家庭电路常用电器较多，负载功率较大，采用多回路配电线路.
家庭电路中用电器是必不可少的.用电器的一端接零线，一端连开关，开关的另一端连火线.各房间的用电器是并联在火线、零线之间.各用电器都需要一个开关控制.
师：在家庭电路中如果开关控制零线，这样在更换灯泡或检修电路时断开开关，人会不会触电？
生：会，因为此时人如果赤脚站在地上，人将火线与大地导通，火线与大地间有220V的电压，这样就会有较强电流通过人体.
师：三孔插座的上端孔接地有何作用？
生：三孔插座剩余一孔是接地用的，当电路中接入带金属外壳的电器，如电冰箱，即使用电器的外壳和电源火线之间的绝缘损坏，使外壳带电，外壳所带的电也会从接地导线流走，人体接触用电器也不会有危险了.这和高大建筑物上的“避雷针”原理相似.
PPT展示：
2.开关、螺口灯泡、三孔插座在家庭电路中的安装
(1)电灯在家庭电路中安装时一定要注意：开关应控制相线，这样在更换灯泡或检修电路时，断开开关，才不会触电
(2)螺口灯座的安装：相线中性线并排走，中性线接进灯座螺口接线柱，相线接进开关里，经过开关接灯座中心接线柱.
(3)三孔插座的接法：左零右火上接地.
师：分析一下家庭电路中保险丝熔断，可能有哪些原因？保险丝熔断后，能用铜丝或铁丝代替保险丝吗？
生：家庭电路中保险丝熔断，是因为电路中总电流大于保险丝的额定电流造成的，其原因可能是电路短路或是用电器总功率过大.保险丝熔断后，若用铜丝或铁丝代替保险丝，这时电路中总电流超出了家庭电路负载，而“保险丝”不会自动熔断，起不到保护作用，会烧坏其他电路元件或引发火灾.

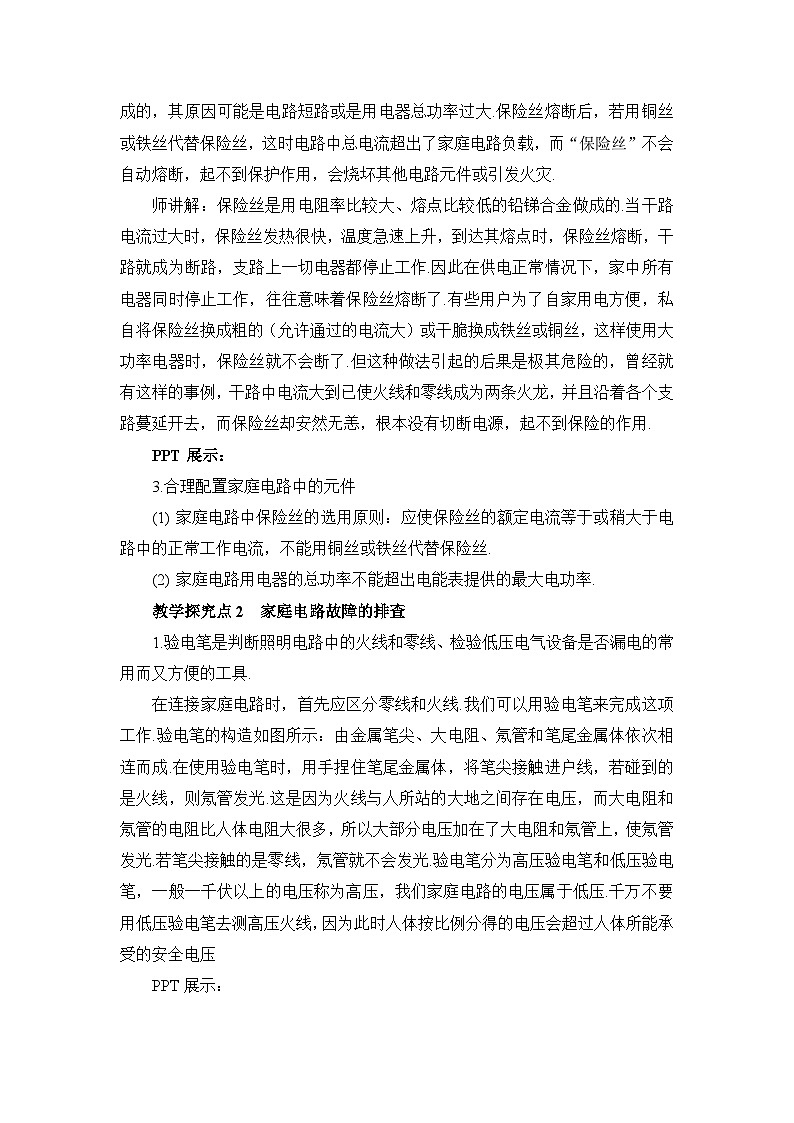

师讲解：保险丝是用电阻率比较大、熔点比较低的铅锑合金做成的.当干路电流过大时，保险丝发热很快，温度急速上升，到达其熔点时，保险丝熔断，干路就成为断路，支路上一切电器都停止工作.因此在供电正常情况下，家中所有电器同时停止工作，往往意味着保险丝熔断了.有些用户为了自家用电方便，私自将保险丝换成粗的（允许通过的电流大）或干脆换成铁丝或铜丝，这样使用大功率电器时，保险丝就不会断了.但这种做法引起的后果是极其危险的，曾经就有这样的事例，干路中电流大到已使火线和零线成为两条火龙，并且沿着各个支路蔓延开去，而保险丝却安然无恙，根本没有切断电源，起不到保险的作用.
PPT展示：
3.合理配置家庭电路中的元件
(1)家庭电路中保险丝的选用原则：应使保险丝的额定电流等于或稍大于电路中的正常工作电流，不能用铜丝或铁丝代替保险丝.
(2)家庭电路用电器的总功率不能超出电能表提供的最大电功率.
教学探究点2 家庭电路故障的排查
1.验电笔是判断照明电路中的火线和零线、检验低压电气设备是否漏电的常用而又方便的工具.
在连接家庭电路时，首先应区分零线和火线.我们可以用验电笔来完成这项工作.验电笔的构造如图所示：由金属笔尖、大电阻、氖管和笔尾金属体依次相连而成.在使用验电笔时，用手捏住笔尾金属体，将笔尖接触进户线，若碰到的是火线，则氖管发光.这是因为火线与人所站的大地之间存在电压，而大电阻和氖管的电阻比人体电阻大很多，所以大部分电压加在了大电阻和氖管上，使氖管发光.若笔尖接触的是零线，氖管就不会发光.验电笔分为高压验电笔和低压验电笔，一般一千伏以上的电压称为高压，我们家庭电路的电压属于低压.千万不要用低压验电笔去测高压火线，因为此时人体按比例分得的电压会超过人体所能承受的安全电压
PPT展示：
2.如果多个电器都要用同一个插座，就必须用插座板了（出示实物插座板），这样可以解决多个用电器的用电问题.
学生观察打开的插座板，师提问：
①插座板中哪些地方是导电的、哪些地方是绝缘的？
②怎样安装插座板？
③安装插座板时一定要注意什么问题？（两根导电的弹簧片间必须绝缘）
④插座板外壳上的数字有什么意义？
学生分组交流，老师指导.
3.学生分组安装模拟家庭电路.
【教师结束语】
本节课我们学习了家庭电路的安装，知道了常见的家用电器的安装，在家庭用电的学习中，我们要更重视理论联系实际，让物理知识服务于我们的生活.
【课后作业】
完成本课时对应练习，并提醒学生预习下一节内容.
教材习题解答
家庭实验室
实验器材：已知额定功率为P的电水壶，秒表.实验步骤：（1)电路中只接入电水壶，用电水壶烧水10min,用秒表测量加热时间.并数出电能表的表盘转过的转数(或电子式电能表的脉冲数)n.
(2)先根据公式W=pt算出电水壶消耗的电能W1根据电能表的转速N r/kW•h和10min内的转数n计算出电能表所显示的用电器消耗的电能W2=
(3)比较W1和W2大小，得出结论.
自我评价
1.家庭电路的进户线入户后先接电能表，电能表在家$庭电路的最前面.
解析：电能表在家庭电路的最前面，经闸刀开关后分成多个由用电器并联的支路，这样可以测量出一定时期内整个家庭电路的总耗电量.
2.家庭配电箱里面多数安装有电能表、空气开关(或闸刀开关和熔丝）、漏电保护器.电能表测量家庭电路消耗的电能;空气开关或装有熔丝的闸刀开关的作用是过载保护和短路保护;漏电保护器可以防止人体触电和插座接错线等故障产生.
解析：配电箱中的电器对整个用户实施测量、控制和保护作用．
走向社会
从教材图中可了解到：①照明电路LWl〜LW3各由一个断路器控制各支路，而插座所在的电路LW4〜LW8中除每个支路安装一个断路器外，还要安装上漏电保护器.②接有插座的用电设备发生故障，漏电保护器自动切断电路，不影响照明电路;③照明电路LWl、LW2中的最大电流不得超过16A，LW3中的最大电流不得超过20A;插座所在电路中的电流不得超过20A;④漏电保护器的动作电流为30mA等.
本节课学生学习的难点是合理地配置家庭电路中的元件.在教学中要多用实物展示和让学生实际操作，小组合作交流的形式，能够培养学生的动手能力和相互合作的能力.所以，在设计本节教学过程的时候尽量通过学生合作、探究及师生交流、共同实践的互动过程，让物理从生活中来，并走进生活，服务生活，从而培养学生的能力.
