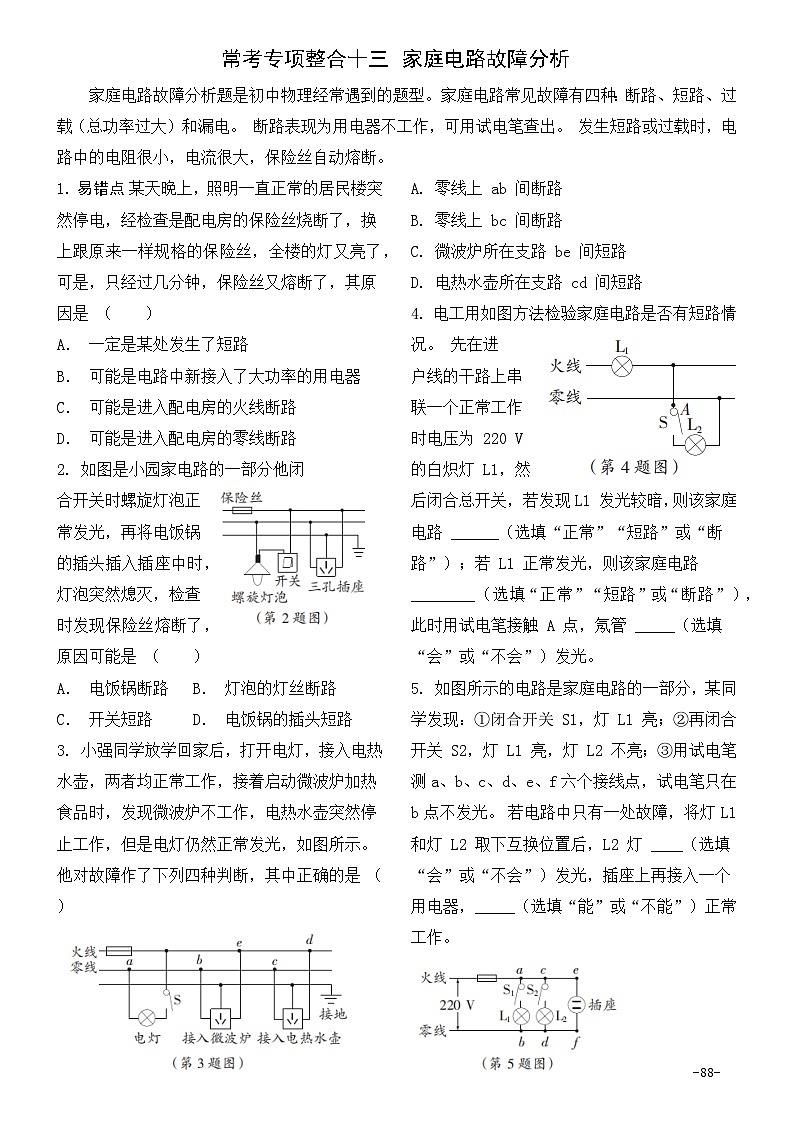

【中考考点基础练】常考专项整合十三 家庭电路故障分析 2025年中考物理一轮教材复习（河北）

这是一份【中考考点基础练】常考专项整合十三 家庭电路故障分析 2025年中考物理一轮教材复习（河北），共2页。试卷主要包含了 如图是小园家电路的一部分他闭等内容，欢迎下载使用。
1. 易错点 某天晚上，照明一直正常的居民楼突然停电，经检查是配电房的保险丝烧断了，换上跟原来一样规格的保险丝，全楼的灯又亮了，可是，只经过几分钟，保险丝又熔断了，其原因是 （ ）
A． 一定是某处发生了短路
B． 可能是电路中新接入了大功率的用电器
C． 可能是进入配电房的火线断路
D． 可能是进入配电房的零线断路
2. 如图是小园家电路的一部分他闭
合开关时螺旋灯泡正常发光，再将电饭锅的插头插入插座中时，灯泡突然熄灭，检查时发现保险丝熔断了，原因可能是 （ ）
A． 电饭锅断路 B． 灯泡的灯丝断路
C． 开关短路 D． 电饭锅的插头短路
3. 小强同学放学回家后，打开电灯，接入电热水壶，两者均正常工作，接着启动微波炉加热食品时，发现微波炉不工作，电热水壶突然停止工作，但是电灯仍然正常发光，如图所示。 他对故障作了下列四种判断，其中正确的是 （ ）
A. 零线上 ab 间断路
B. 零线上 bc 间断路
C. 微波炉所在支路 be 间短路
D. 电热水壶所在支路 cd 间短路
4. 电工用如图方法检验家庭电路是否有短路情况。 先在进
户线的干路上串
联一个正常工作
时电压为 220 V
的白炽灯 L1，然后闭合总开关，若发现L1 发光较暗，则该家庭电路 ______（选填“正常”“短路”或“断路”）；若 L1 正常发光，则该家庭电路 ________（选填“正常”“短路”或“断路”），此时用试电笔接触 A 点，氖管 _____（选填“会”或“不会”）发光。
5. 如图所示的电路是家庭电路的一部分，某同学发现：①闭合开关 S1，灯 L1 亮；②再闭合开关 S2，灯 L1 亮，灯 L2 不亮；③用试电笔测 a、b、c、d、e、f 六个接线点，试电笔只在 b 点不发光。 若电路中只有一处故障，将灯 L1 和灯 L2 取下互换位置后，L2 灯 ____（选填“会”或“不会”）发光，插座上再接入一个用电器，_____（选填“能”或“不能”）正常工作。
-88-
常考专项整合十三
家庭电路故障分析
1. B 提示：换上新的同规格保险丝，几分钟后熔断，说明电路中不是发生了短路，而是接入了大功率用电器，总功率过大而使电流过大。
2. D 提示：闭合开关时灯泡正常发光，再将电饭锅的插头插入插座中时，灯泡突然熄灭，检查时发现保险丝熔断了，这说明电路中的电流过大；电饭锅断路、灯泡断路都不会引起电路中电流过大，而开关短路相当于闭合开关，不会电流过大，故 D项正确。
3.A 提示：由题图可知，电热水壶和微波炉突然停止工作，灯 L 仍正常发光，故障应为电热水壶和微波炉所在的电路出现断路现象，因此可能是零线上 ab 间发生了断路；若零线上 bc 间断路，则微波炉应正常工作，与题意不符，故 A 项正确。
4.正常 短路 不会
5. 会 不能 提示：①闭合开关 S1，灯L1 亮，说明电路中有电流，说明电路为通路 ，从保险丝→a→S1→L1→b以及 b 点左侧的零线都没有断路；
②再闭合开关 S2，灯 L1 亮，灯 L2 不亮，原因有两个：一个是断路、一个是短路；若灯 L2 短路时，电路的电流会很大，将保险丝烧断 ，灯泡 L1也不会发光 ，说明电路存在断路 ；
③用试电笔测 a、b、c、d、e、f 六个接线点，试电笔只在 b 点不发光，说明d 与 b 之间发生了断路现象，插座上再接入一个用电器，不能正常工作。
