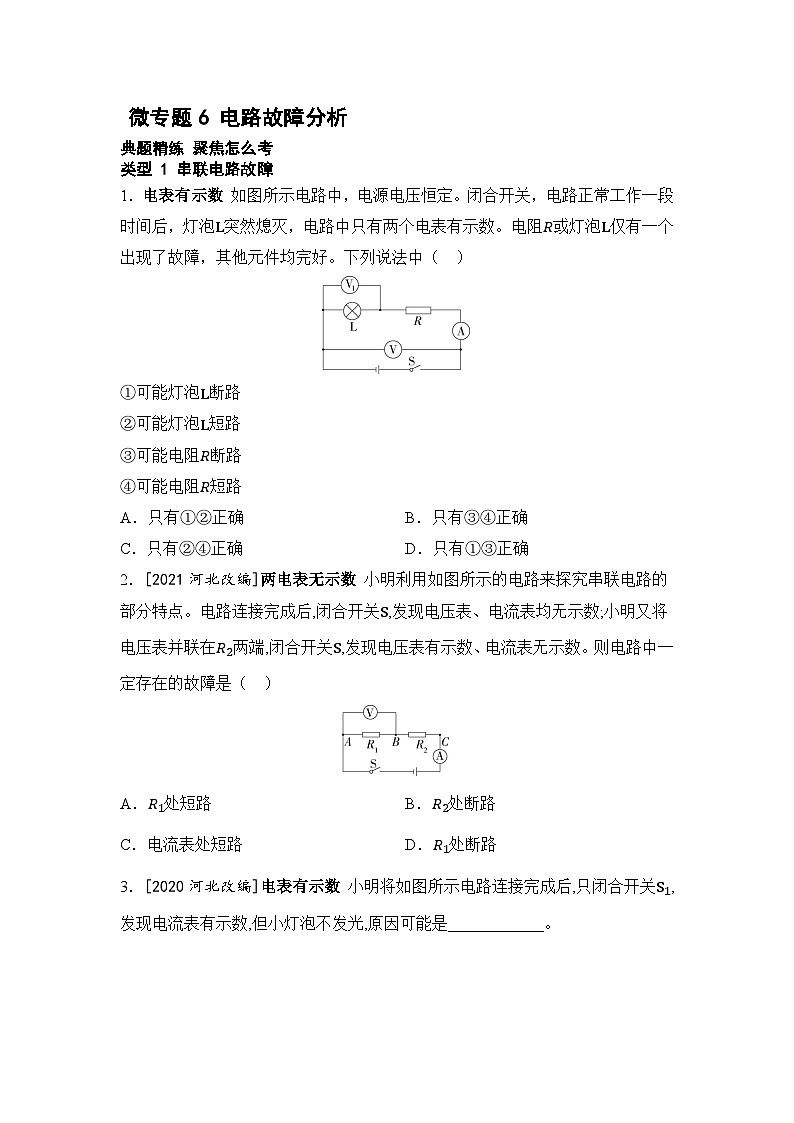

类型 1 串联电路故障
1．电表有示数 如图所示电路中，电源电压恒定。闭合开关，电路正常工作一段时间后，灯泡L突然熄灭，电路中只有两个电表有示数。电阻R或灯泡L仅有一个出现了故障，其他元件均完好。下列说法中（ ）
①可能灯泡L断路
②可能灯泡L短路
③可能电阻R断路
④可能电阻R短路
A．只有①②正确B．只有③④正确
C．只有②④正确D．只有①③正确
2．[2021河北改编]两电表无示数 小明利用如图所示的电路来探究串联电路的部分特点。电路连接完成后,闭合开关S,发现电压表、电流表均无示数;小明又将电压表并联在R2两端,闭合开关S,发现电压表有示数、电流表无示数。则电路中一定存在的故障是（ ）
A．R1处短路B．R2处断路
C．电流表处短路D．R1处断路
3．[2020河北改编]电表有示数 小明将如图所示电路连接完成后,只闭合开关S1,发现电流表有示数,但小灯泡不发光,原因可能是____________。
4．电表示数变大 如图所示的电路中,闭合开关S一段时间后,发现电流表示数变大,已知R1、R2中仅有一个发生故障,请分别写出电压表有、无示数时对应的故障____________________________________________________________________________。
5．[2022河北节选]电路连接错误 根据图甲所示电路图连接成了图乙所示的实物电路,其中只有一根导线连接错误,请在这根导线上打“×”,并用笔重新画一根正确连接的导线。（连线不要交叉）
甲乙
类型 2 并联电路故障
6．电表无示数 如图，闭合开关S1、S2后，灯L1、L2均发光。一段时间后，只有一盏灯熄灭，电流表的示数变为零，则下列判断正确的是（ ）
A．电路的故障可能是灯L1短路
B．电路的故障可能是灯L2断路
C．两灯均发光时，L1、L2为并联
D．两灯均发光时，L1、L2为串联
7．两电表示数不变 如图所示,电源电压恒定不变,闭合开关S,灯L1和L2均发光,一段时间后,一盏灯突然熄灭,而电流表和电压表的示数都不变,出现这一现象的原因可能是（ ）
A．灯L1断路B．灯L2断路C．灯L1短路D．灯L2短路
类型 3 其他常见故障
8．某实验小组的同学利用如图所示的电路做实验时,出现了以下现象,试分析：
（1） 闭合开关后，电流表的指针出现了反偏，原因是____________________________。
（2） 实验时当接上最后一根导线时,小灯泡立即发光,原因是__________________________。
（3） 闭合开关后移动滑片,发现小灯泡发光很暗且电流表、电压表示数均不变,原因可能是__________________________________。
（4） 在连接电路时,不小心将电流表和电压表位置接反，闭合开关后，小灯泡____（选填“亮”或“不亮”），电流表________，电压表__________________________。
微专题6 电路故障分析
典题精练 聚焦怎么考
类型 1 串联电路故障
1．A 2．B
3．电源电压低
4．若电压表有示数,则R1短路;若电压表无示数,则R2短路
5．
类型 2 并联电路故障
6．C 7．A
类型 3 其他常见故障
8．（1） 电流表正、负接线柱接反
（2） 连接电路时开关未断开
（3） 滑动变阻器使用两个下接线柱
（4） 不亮； 无示数； 有示数且接近电源电压
