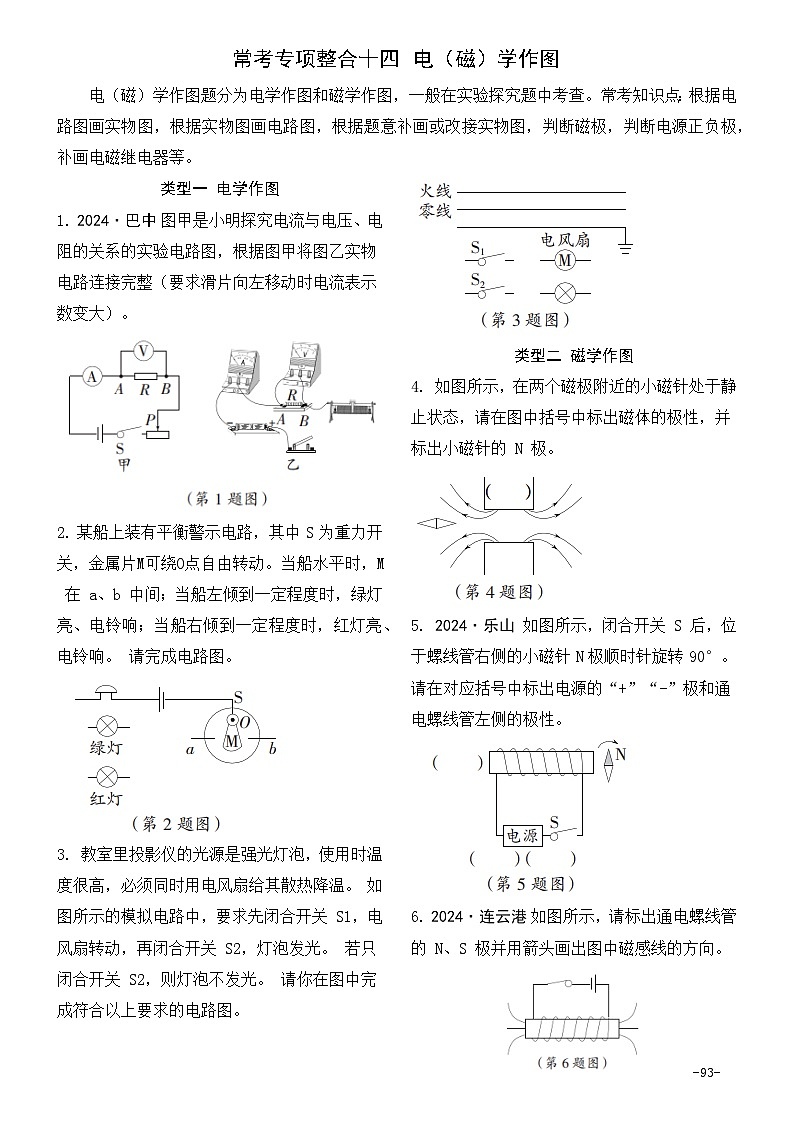

【中考考点基础练】常考专项整合十四 电（磁）学作图 2025年中考物理一轮教材复习（河北）

这是一份【中考考点基础练】常考专项整合十四 电（磁）学作图 2025年中考物理一轮教材复习（河北），共2页。试卷主要包含了电学作图，磁学作图等内容，欢迎下载使用。
类型一 电学作图
1. 2024·巴中 图甲是小明探究电流与电压、电阻的关系的实验电路图，根据图甲将图乙实物电路连接完整（要求滑片向左移动时电流表示数变大）。
2. 某船上装有平衡警示电路，其中 S 为重力开关，金属片 M 可绕 O 点自由转动。当船水平时，M 在 a、b 中间；当船左倾到一定程度时，绿灯亮、电铃响；当船右倾到一定程度时，红灯亮、电铃响。 请完成电路图。
3. 教室里投影仪的光源是强光灯泡，使用时温度很高，必须同时用电风扇给其散热降温。 如图所示的模拟电路中，要求先闭合开关 S1，电风扇转动，再闭合开关 S2，灯泡发光。 若只闭合开关 S2，则灯泡不发光。 请你在图中完成符合以上要求的电路图。
类型二 磁学作图
4. 如图所示，在两个磁极附近的小磁针处于静止状态，请在图中括号中标出磁体的极性，并标出小磁针的 N 极。
5. 2024·乐山 如图所示，闭合开关 S 后，位于螺线管右侧的小磁针 N 极顺时针旋转 90°。 请在对应括号中标出电源的“+”“-”极和通电螺线管左侧的极性。
6. 2024·连云港 如图所示，请标出通电螺线管的 N、S 极并用箭头画出图中磁感线的方向。
-93-
常考专项整合十四
电（磁）学作图
1. 如下图所示
2. 如下图所示
3. 如下图所示
4. 如下图所示
5. 如下图所示
6.如下图所示
