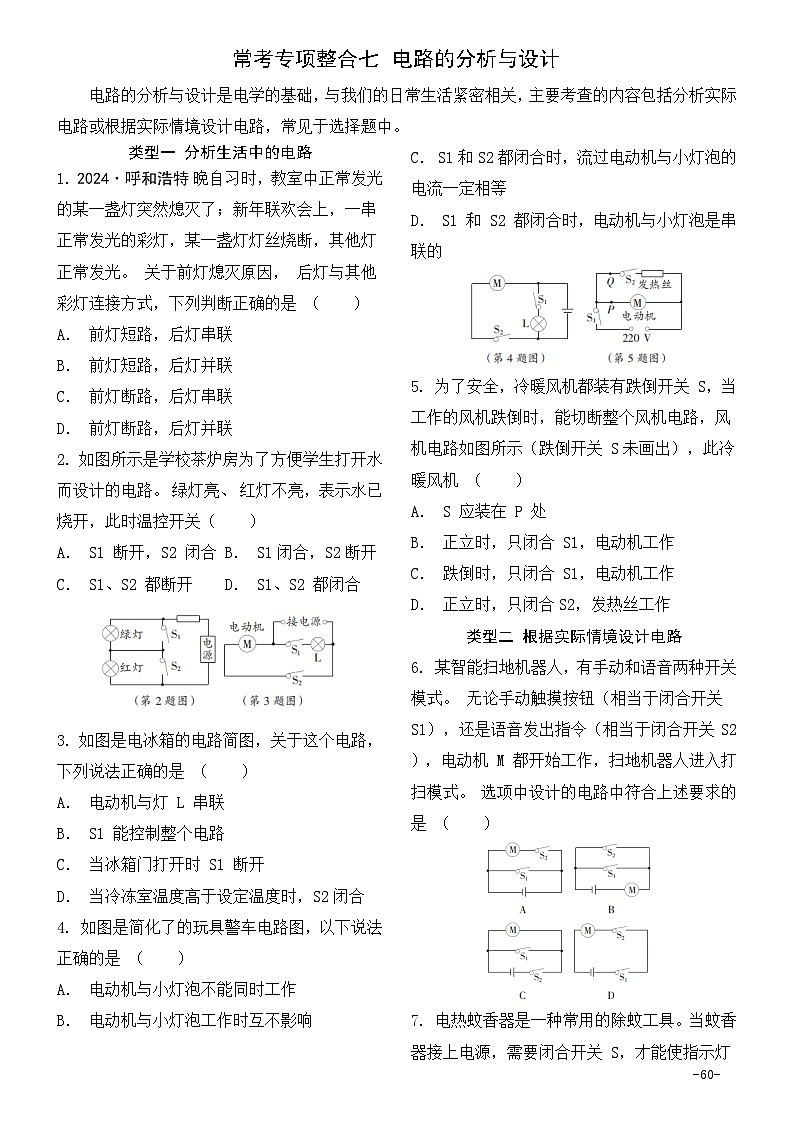

【中考考点基础练】常考专项整合七 电路的分析与设计 2025年中考物理一轮教材复习（河北）

这是一份【中考考点基础练】常考专项整合七 电路的分析与设计 2025年中考物理一轮教材复习（河北），共3页。试卷主要包含了分析生活中的电路，根据实际情境设计电路，电路的等内容，欢迎下载使用。
类型一 分析生活中的电路
1. 2024·呼和浩特 晚自习时，教室中正常发光的某一盏灯突然熄灭了；新年联欢会上，一串正常发光的彩灯，某一盏灯灯丝烧断，其他灯正常发光。 关于前灯熄灭原因， 后灯与其他彩灯连接方式，下列判断正确的是 （ ）
A． 前灯短路，后灯串联
B． 前灯短路，后灯并联
C． 前灯断路，后灯串联
D． 前灯断路，后灯并联
2. 如图所示是学校茶炉房为了方便学生打开水而设计的电路。 绿灯亮、 红灯不亮，表示水已烧开，此时温控开关（ ）
A． S1 断开，S2 闭合 B． S1闭合，S2断开
C． S1、S2 都断开 D． S1、S2 都闭合
3. 如图是电冰箱的电路简图，关于这个电路，下列说法正确的是 （ ）
A． 电动机与灯 L 串联
B． S1 能控制整个电路
C． 当冰箱门打开时 S1 断开
D． 当冷冻室温度高于设定温度时，S2闭合
4. 如图是简化了的玩具警车电路图，以下说法正确的是 （ ）
A． 电动机与小灯泡不能同时工作
B． 电动机与小灯泡工作时互不影响
C． S1 和 S2 都闭合时，流过电动机与小灯泡的电流一定相等
D． S1 和 S2 都闭合时，电动机与小灯泡是串联的
5. 为了安全，冷暖风机都装有跌倒开关 S，当工作的风机跌倒时，能切断整个风机电路，风机电路如图所示（跌倒开关 S未画出），此冷暖风机 （ ）
A． S 应装在 P 处
B． 正立时，只闭合 S1，电动机工作
C． 跌倒时，只闭合 S1，电动机工作
D． 正立时，只闭合S2，发热丝工作
类型二 根据实际情境设计电路
6. 某智能扫地机器人，有手动和语音两种开关模式。 无论手动触摸按钮（相当于闭合开关 S1），还是语音发出指令（相当于闭合开关 S2 ），电动机 M 都开始工作，扫地机器人进入打扫模式。 选项中设计的电路中符合上述要求的是 （ ）
7. 电热蚊香器是一种常用的除蚊工具。当蚊香器接上电源，需要闭合开关 S，才能使指示-60-
灯 L 发光，发热体工作。 现由于某种原因指示灯断路不亮，但发热体依然能正常工作。 则下列电路连接方式符合要求的是 （ ）
8. 为避免超高车辆闯入桥洞造成交通事故，某同学设计了警示电路。 将导线 EF横置于桥洞前方 20 m 处，高度设置为4.5 m，一旦被超高的车辆撞断，警示灯L 闪烁，桥洞下方的电动机开始工作放下栏杆，灯和电动机中，即使其中之一断路，另一个也能正常工作。 下列电路符合要求且设计合理的是 （ ）
9. 物流仓库值班室，当前门来人时灯亮，后门来人时电铃响。 下列电路设计符合要求的是 （ ）
10. 为节约用纸，学校新学期安装了感应
自动出纸装置。其工作过程如下：开关 S
闭合，装置处于待机状态，指示灯亮；用
手遮挡感应区，电动机转动送纸。 如图电
路图中能满足要求的是（表示光敏元件， 未被遮挡时电阻很小， 相当于一根导线；被遮挡时，相当于断开的导线）（ ）
11. 晶晶家的豆浆机有安全开关 S1 和工作开关 S2，安全开关 S1 按下，指示灯亮起；再闭合工作开关 S2 时，豆浆机中的电动机才开始工作； 安全开关 S1 断开时，指示灯与电动机均不工作。 符合上述要求的电路图是 （ ）
-61-
常考专项整合七 电路的 分析与设计
1. D 提示：教室中正常发光的某一盏灯突然熄灭了，其他灯不受影响，由于是并联电路， 故灯泡的故障是断路；新年联欢会上，一串正常发光的彩灯，某一盏灯灯丝烧断，其他灯仍能正常发光，它们之间互不影响，则它们的连接方式是并联， 故 A、B、C项错误，D 项正确。
2. A
3. D
4. B 提示：根据题中电路图可知，开关 S1 和 S2 同时闭合时，电动机和小灯泡并联，因此电动机与小灯泡可以同时工作，且工作时互不影响，故B 项正确，A、D 项错误；并联电路中各支路两端的电压相等，但各支路的电流不一定相等，所以 S1 和 S2 都闭合时通过电动机与小灯泡的电流不一定相等，故 C 项错误。
5. B 提示：风机跌倒时，会切断整个电路，说明跌倒开关 S 应装在干路上，故 A 项错误；跌倒时，干路上的跌倒开关断开，只闭合 S1，整个电路都不工作，故 C 项错误；正立时，只闭合 S2，由于 S1 断开，整个电路是断路，发热丝不工作，故 D 项错误。
6.B 提示：根据题意可知，无论手动触摸按钮（相当于闭合开关 S1），还是语音发出指令（相当于闭合开关S2），电动机 M 都开始工作，说明开关 S1、开关 S2 互不影响，则开关 S1、开关 S2 并联后再与电动机串联，故B 项正确。
7. D 提示：根据题意可知，当蚊香器接上电源，闭合开关 S，指示灯 L 发光，发热体工作，说明开关在干路上；指示灯断路不亮，但发热体依然能正常工作，这说明发热体和指示灯互不影响，是并联的，故 D 项正确。
8. D 提示：由题知，导线 EF 横置于
桥洞前方 ，一旦被驶来的车辆撞断，警示灯 L 亮且电动机转动放下栏杆，这说明 EF 断开之后，电动机与指示灯是通路；在 EF 断开之前，电动机与指示灯被短路，则导线 EF 与电动机和指示灯并联；由题知，灯和电动机中，即使其中之一断路，另一个也能正常工作，这说明指示灯与电动机互不影响，能独立工作，所以电动机与指示灯是并联的；为防止EF 断开之前电源被短路，干路中还应串联一个保护电阻， 由图示电路图可知，只有 D 项符合要求。
9.D 提示：由题知，前门来人按下开关时灯亮，后门来人按下开关时，门铃响，说明两用电器互不影响、能独立工作，即电灯和电铃应并联，且前门开关控制电灯、 后门开关控制电铃，故 D 项符合题意。
10. C 提示：根据题意可知，开关 S 闭合，装置处于待机状态，指示灯亮；光敏元件未被遮挡时电阻很小，相当于一根导线；被遮挡时，相当于断开的导线，电动机工作，这说明电动机和光敏元件是并联的，故 C 项正确。
11. B 提示：根据题中表述可知，指示灯和电动机并联，开关 S1 在干路控制整个电路，指示灯支路没有开关，电动机支路由开关 S2 单独控制，故 B 项正确。
