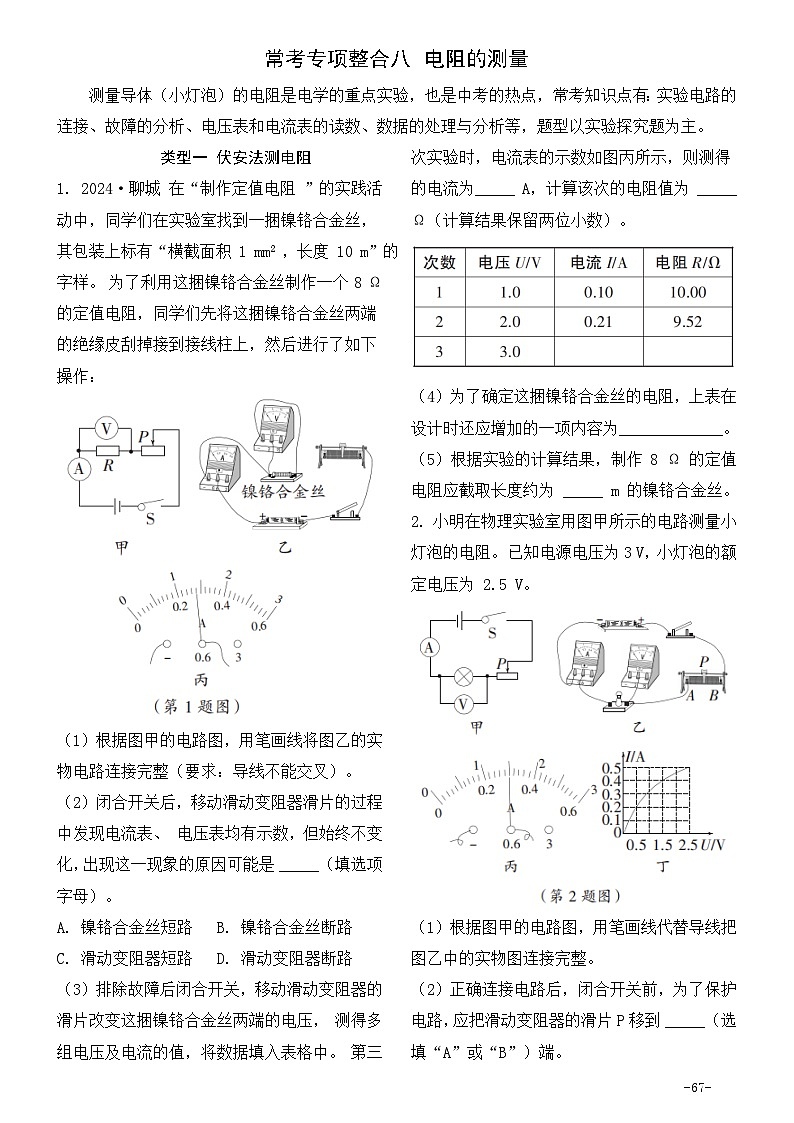

类型一 伏安法测电阻
1. 2024·聊城 在“制作定值电阻 ”的实践活动中，同学们在实验室找到一捆镍铬合金丝，其包装上标有“横截面积 1 mm2 ，长度 10 m”的字样。 为了利用这捆镍铬合金丝制作一个 8 Ω 的定值电阻，同学们先将这捆镍铬合金丝两端的绝缘皮刮掉接到接线柱上，然后进行了如下操作：
（1）根据图甲的电路图，用笔画线将图乙的实物电路连接完整（要求：导线不能交叉）。
（2）闭合开关后，移动滑动变阻器滑片的过程中发现电流表、 电压表均有示数，但始终不变化，出现这一现象的原因可能是 _____（填选项字母）。
A. 镍铬合金丝短路 B. 镍铬合金丝断路
C. 滑动变阻器短路 D. 滑动变阻器断路
（3）排除故障后闭合开关，移动滑动变阻器的滑片改变这捆镍铬合金丝两端的电压， 测得多组电压及电流的值，将数据填入表格中。 第三次实验时，电流表的示数如图丙所示，则测得的电流为_____ A，计算该次的电阻值为 _____ Ω（计算结果保留两位小数）。
（4）为了确定这捆镍铬合金丝的电阻，上表在设计时还应增加的一项内容为_____________。
（5）根据实验的计算结果，制作 8 Ω 的定值电阻应截取长度约为 _____ m 的镍铬合金丝。
2. 小明在物理实验室用图甲所示的电路测量小灯泡的电阻。 已知电源电压为3 V，小灯泡的额定电压为 2.5 V。
（1）根据图甲的电路图，用笔画线代替导线把图乙中的实物图连接完整。
（2）正确连接电路后，闭合开关前，为了保护电路，应把滑动变阻器的滑片 P 移到 _____（选填“A”或“B”）端。 -67-
（3）闭合开关后，移动滑动变阻器的滑片 P 到不同位置，并记下不同位置时电压表和电流表的示数，某次电流表的指针位置如图丙所示，读数为 _____ A。
（4）通过实验数据作出小灯泡的 I -U图象如图丁所示，则小灯泡正常发光时的电阻为 _____ Ω；通过图象发现在不同电压下，小灯泡的电阻阻值不同，因此我们大胆推测灯丝的电阻随温度的降低而 _____（选填“变大”或“变小”）。
类型二 特殊方法测电阻
3. 2024·泰安 某同学利用有关器材测量定值电阻 Rx 的阻值。可选用的器材有电源（电压恒为 6 V）、滑动变阻器（规格分别为 a：“5 Ω 2 A”、b：“30 Ω 2 A”和c：“50 Ω 1 A”）、电流表（有 0～0.6 A，0～3 A 两个量程）、电压表（有 0～3 V，0～15 V 两个量程）、开关、导线等。 该同学根据甲电路图， 进行了正确的实验操作，当滑动变阻器滑片 P 处于中间位置附近时，电表示数如图乙所示。 请你根据以上信息回答问题：
（1）实验中选择的滑动变阻器是 _____（选填“a”“b”或“c”）。
（2）乙图中电压表的示数为 _____ V，电流表的示数为 _____ A， 本次测量的 Rx阻值为 _____ Ω（结果保留一位小数）。
（3）请根据甲电路图，正确选择电表量程，用笔画线代替导线，完成图丙所示实物图的连接。
（4）该同学进行了实验创新，利用阻值为 R0 的定值电阻和电压表等器材，测量Rx 的阻值。 设计了如图丁所示的电路，经检查无误后进行实验。 请将实验过程补充完整：
①闭合开关 S1、S3，断开开关 S2，读出电压表的示数，记为 U1；
②保持 S1 处于闭合状态， 断开开关 S3，闭合开关 S2， 使电压表测 _____（选填“R0”或“Rx”）两端电压，记为 U2；
③用已知物理量和测量量的符号表示出 Rx 的电阻，Rx＝__________。
-68-
常考专项整合八 电阻的测量
1.（1）如下图所示
（2）C （3）0.28 10.71
（4）电阻平均值 R/Ω
（5）8提示：（2）闭合开关移动滑片 P 发现，电流表、电压表均有示数，且示数始终不变，两电表都有示数，说明镍铬合金丝正常接入电路， 滑动变阻器没有断路，两表示数始终不变，说明滑动变阻器起不到变阻的作用 ，则可能是滑动变阻器短路 ，故A、B、D 项错误，C 项正确；
（3）电流表选用小量程 ，分度值为0.02 A，电流为 0.28 A；第三次实验
（4）通常情况下要进行多次测量，其目的是为了取平均值减小误差，因此题中表格在设计时还应增加的一项内容为电阻平均值 R/Ω；
（5）题中镍铬合金丝的电阻值为 R=
镍铬合金丝长度为 10 m，因此每 1 m镍铬合金丝的电阻值为 1 Ω； 要制作 8 Ω 的定值电阻， 应截取长度约
2.（1）如下图所示
（2）B （3）0.3 （4）5 变小
3.（1）c （2）1.9 0.16 11.9
（3）如下图所示
