2024九年级物理全册培优作业十选择和填空中的动态电路习题课件新版苏科版

这是一份2024九年级物理全册培优作业十选择和填空中的动态电路习题课件新版苏科版，共36页。

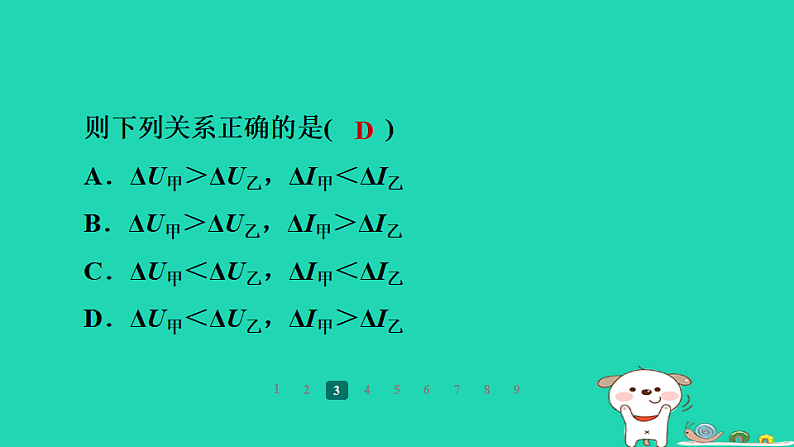

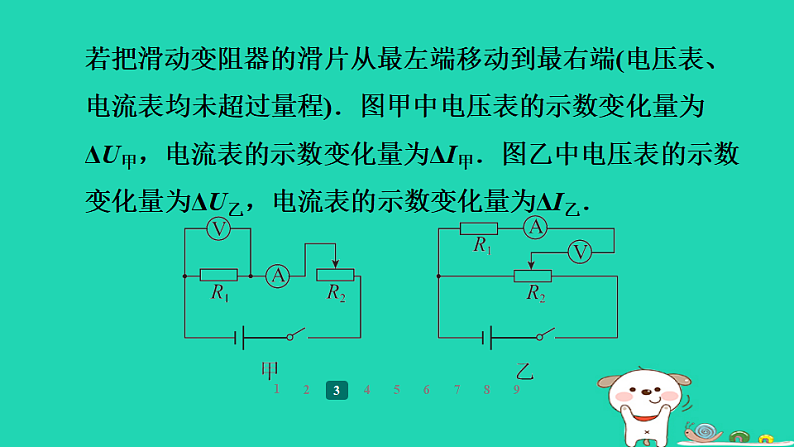

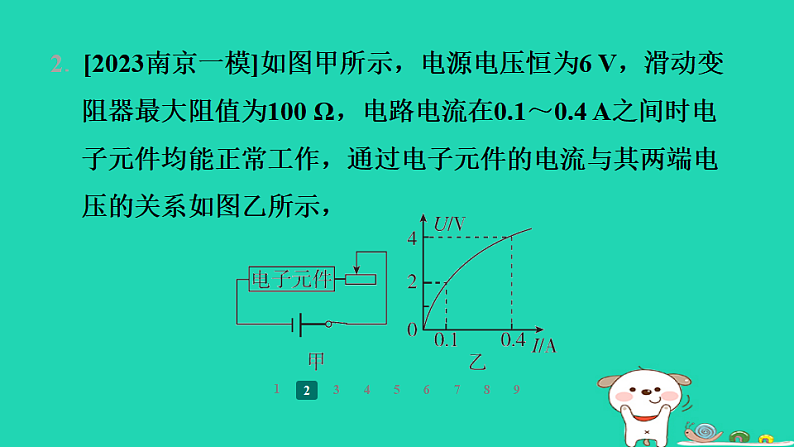

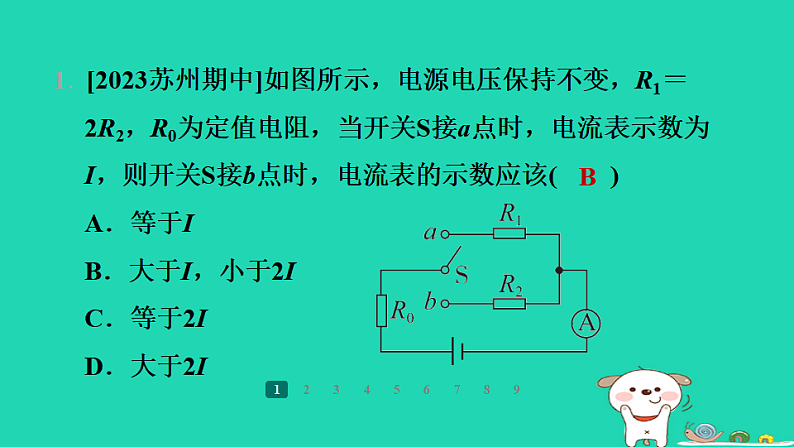

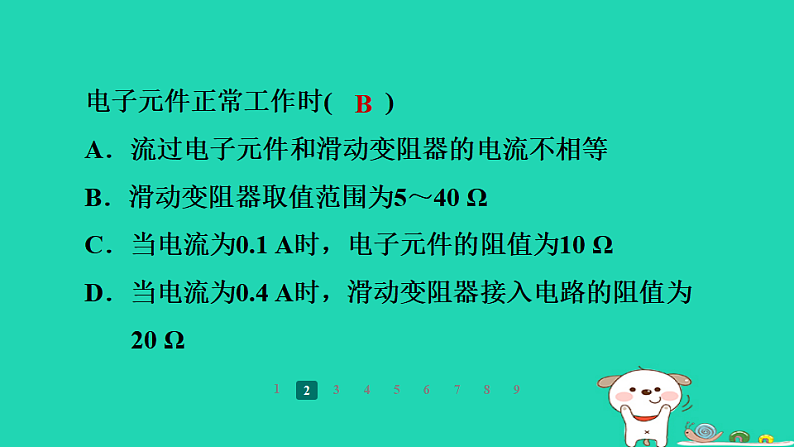

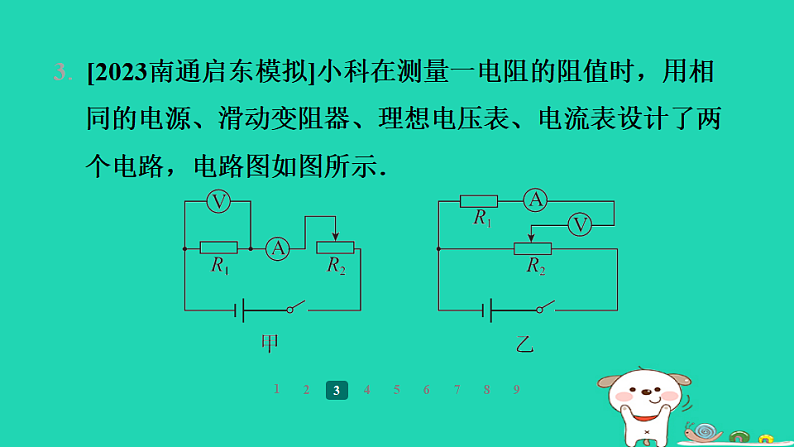

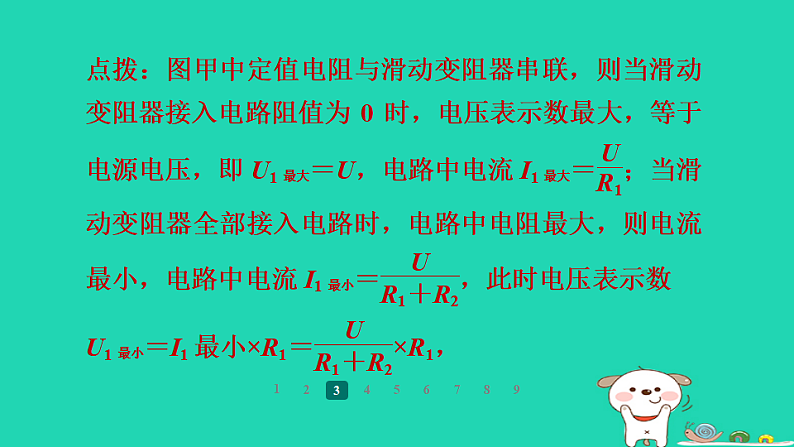

培优作业十选择和填空中的动态电路 1. [2023苏州期中]如图所示，电源电压保持不变，R1＝2R2，R0为定值电阻，当开关S接a点时，电流表示数为I，则开关S接b点时，电流表的示数应该(　　)A．等于I　　　　　　　　　　　　　　　B．大于I，小于2I C．等于2I　　　　 D．大于2IB2. [2023南京一模]如图甲所示，电源电压恒为6 V，滑动变阻器最大阻值为100 Ω，电路电流在0.1～0.4 A之间时电子元件均能正常工作，通过电子元件的电流与其两端电压的关系如图乙所示，电子元件正常工作时(　　)A．流过电子元件和滑动变阻器的电流不相等 B．滑动变阻器取值范围为5～40 Ω C．当电流为0.1 A时，电子元件的阻值为10 Ω D．当电流为0.4 A时，滑动变阻器接入电路的阻值为20 ΩB3. [2023南通启东模拟]小科在测量一电阻的阻值时，用相同的电源、滑动变阻器、理想电压表、电流表设计了两个电路，电路图如图所示．若把滑动变阻器的滑片从最左端移动到最右端(电压表、电流表均未超过量程)．图甲中电压表的示数变化量为ΔU甲，电流表的示数变化量为ΔI甲．图乙中电压表的示数变化量为ΔU乙，电流表的示数变化量为ΔI乙．则下列关系正确的是(　　)A．ΔU甲＞ΔU乙，ΔI甲＜ΔI乙 B．ΔU甲＞ΔU乙，ΔI甲＞ΔI乙 C．ΔU甲＜ΔU乙，ΔI甲＜ΔI乙 D．ΔU甲＜ΔU乙，ΔI甲＞ΔI乙D电流表的示数为零，当滑片滑到最右端时，电压表、电流表、定值电阻串联后与滑动变阻器全部电阻并联在电源两端，理想电压表电阻无穷大，则此时电压表示数等于电源电压，电流表示数始终为0，故电流表示数不变，电压表示数变化范围为0～U，则有ΔU甲＜ΔU乙，ΔI甲＞ΔI乙．故选D. 4. [2023连云港海州区月考]如图所示的电路中，电源两端的电压保持不变，R1、R2和R3为三个定值电阻．R1、R2的阻值分别为10 Ω、5 Ω.当开关S1、S2闭合，S3断开时，电流表的示数为I；当开关S1、S3闭合，S2断开时，电流表的示数为0.6 A，R1两端的电压为U1；当开关S3闭合，S1、S2断开时，电流表的示数为0.15 A，R1两端的电压为U1′.下列判断正确的是(　　)A．I＝0.4 AB．U1∶U1′＝4∶3 C．电源两端的电压为9 VD．R3的阻值为30 ΩD5.[2023泰州靖江期中]如图甲所示，电源电压恒定，R为定值电阻，滑动变阻器R′标有“20 Ω　1 A”，电流表量程为0～0.6 A，电压表量程为0～15 V．只闭合开关S和S1，滑片从最右端滑动到a点时，灯泡L恰好正常发光；只闭合开关S和S2，滑片从a点向某一方向移动，直到电压表示数与灯泡L正常发光时的电压相同，两次调节过程中两电表示数关系如图乙所示，下列说法正确的是(　　)A．电源电压为5 V B．定值电阻R的阻值为20 Ω C．灯泡正常发光时的电阻为12 Ω D．在电路安全的前提下，任意调节开关的通断和滑片位置，电路中的最小电流为0.2 AD点拨：因灯泡的电阻随温度的变化而变化，则由图乙可知，曲线表示灯泡的电流随电压的变化规律，直线表示定值电阻的电流随电压的变化规律．只闭合开关S和S1，滑片从最右端滑动到a点时，灯泡L与滑动变阻器串联，滑动变阻器接入电路阻值最大时，电路中的电流很小，由图乙可知，此时灯泡两端电压为1 V，6.[2023盐城期末]如图甲所示，电源电压恒为6 V，R为热敏电阻，其阻值随温度变化如图乙所示，R0是阻值为10 Ω的定值电阻，闭合开关S后，温度升高时，电压表的示数会________(填“变大”或“变小”)；温度为40 ℃时，电流表的示数为________ A.变小0.27. 如图甲所示电路，R1、R2均为定值电阻，R0为滑动变阻器，电源电压保持不变．改变滑动变阻器R0滑片的位置，两电压表的示数随电流变化的图像如图乙所示．根据图像信息可知________(填“甲”或“乙”)是电压表V1示数变化的图线，滑动变阻器R0的最大阻值为________ Ω.甲50 8. [2023张家港校级模拟]老师给小丽一个暗箱，其表面有两个接线柱M、N，它们之间电阻值RMN恒定不变．小丽利用如图甲所示电路(电源电压不变)进行实验：在开关S、S1都闭合和开关S闭合、S1断开两种情况下，改变电阻箱R1的阻值，读取电流表示数，绘制了如图乙所示的电流表示数I随R1变化的曲线．由上述信息可知：(1)电源电压为________ V，RMN为________ Ω.(2)图乙中曲线________(填“A”或“B”)是根据开关S闭合、S1断开时测得的实验数据绘制的．(3)老师告诉小丽，暗箱的M、N之间串联着两个定值电阻：一个阻值为R0(单位为Ω)，另一个阻值未知，假设为Rx，则Rx的阻值为________ Ω.(用含R0的代数式表示)610A10－R0 9. [2023无锡校级提招]在某次科技活动中，刘老师给同学们展示一个如图甲所示的黑盒子．绝缘外壳上有A、B、C三个接线柱，刘老师告诉同学们，盒内电路由两个定值电阻连接而成．小海同学想知道盒内电阻的连接情况，但实验室的电压表指针无法调零，只能准确读出电压的变化．于是小海设计了如图乙所示的电路来研究．已知电源电压恒定不变，R0是阻值为3 Ω的定值电阻，R1是滑动变阻器．小海进行了如下的实验操作：(1)把B、C两个接线柱接到M、N之间，只闭合开关S，将R1的滑片移至最左端时，电流表示数为0.6 A；再闭合开关S1，电压表的示数变化了1.8 V，电路的电流变化了0.6 A，则电源电压为________．3.6 V点拨：把B、C两个接线柱接到M、N之间，只闭合开关S，将R1的滑片移至最左端时，电路为R0与RBC串联，电压表测RBC两端的电压，电流表测电路中的电流，U＝I(RBC＋R0)＝0.6 A×(RBC＋R0)　①，UBC＝IRBC＝0.6 A×RBC　②，再闭合开关S1时，电路为黑盒子的简单电路，电压表测电源电压，电流表测电路中的电流，此时电路中电阻变小，电路中的电流变大，电压表示数变大；所以，U＝UBC′＝UBC＋ΔU＝UBC＋1.8 V＝0.6 A×RBC＋1.8 V　③，I′＝I＋ΔI＝0.6 A＋0.6 A＝1.2 A，U＝UBC′＝I′RBC＝1.2 A×RBC　④，由③④可得：RBC＝3 Ω，U＝3.6 V．(2)把A、C两个接线柱接到M、N之间，然后将电压表改为并联在R1的两端．只闭合开关S，小海发现将R1的滑片从最右端移至最左端，电压表的示数变化了1.2 V，电路的电流变化了0.1 A．R1的最大阻值为_______，黑盒子A、C间的电阻为________．6 Ω9 Ω
