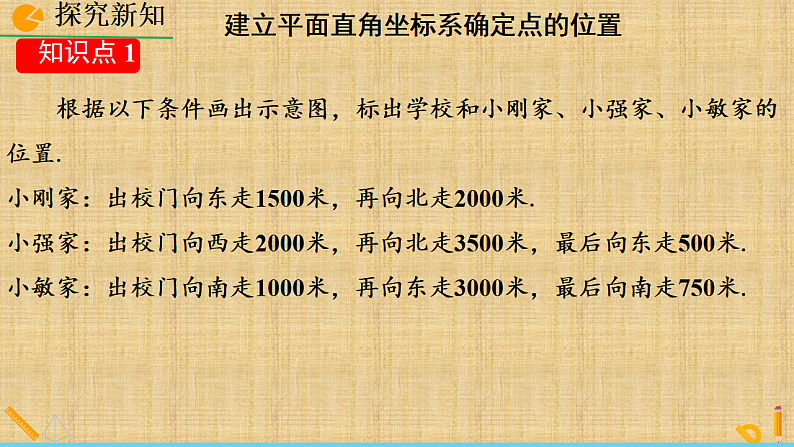

根据以下条件画出示意图，标出学校和小刚家、小强家、小敏家的位置.小刚家：出校门向东走1500米，再向北走2000米.小强家：出校门向西走2000米，再向北走3500米，最后向东走500米.小敏家：出校门向南走1000米，再向东走3000米，最后向南走750米.
建立平面直角坐标系确定点的位置

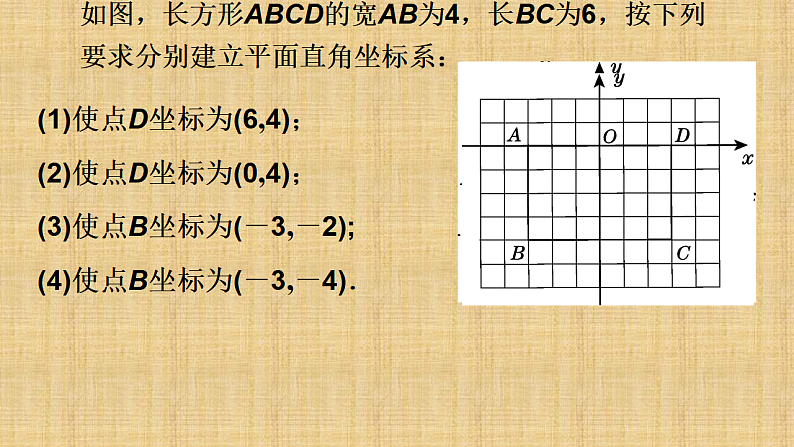

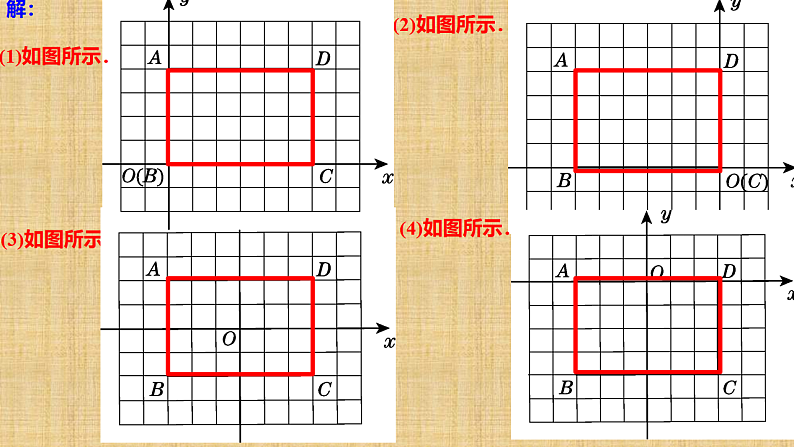

如图，长方形ABCD的宽AB为4，长BC为6，按下列要求分别建立平面直角坐标系：
(1)使点D坐标为(6,4)；　(2)使点D坐标为(0,4)；(3)使点B坐标为(－3,－2);(4)使点B坐标为(－3,－4)．

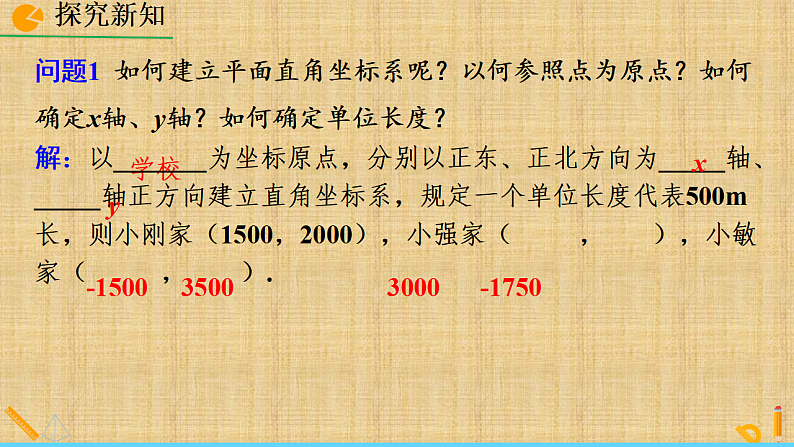

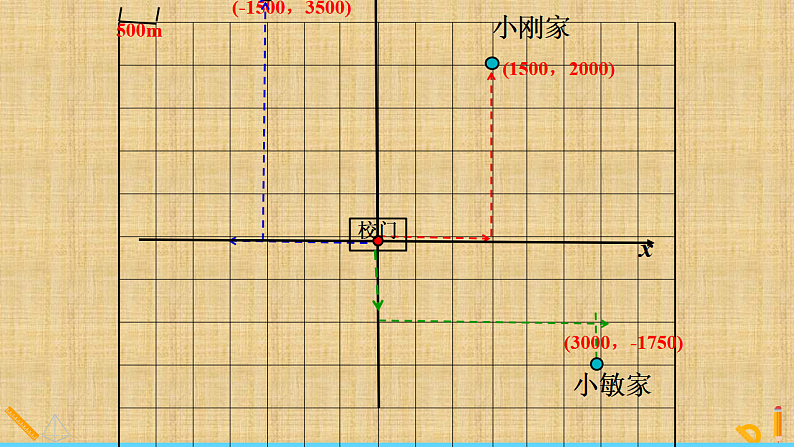

问题1 如何建立平面直角坐标系呢？以何参照点为原点？如何确定x轴、y轴？如何确定单位长度？解：以_______为坐标原点，分别以正东、正北方向为_____轴、_____轴正方向建立直角坐标系，规定一个单位长度代表500m长，则小刚家（1500，2000），小强家（ ， ），小敏家（ ， ）.
-1500 3500
3000 -1750
(-1500，3500)
(1500，2000)
(3000，-1750)
问题2 选取学校所在位置为原点，并以正东、正北方向为x轴、y轴的正方向有什么优点？
答：因小刚、小强、小敏都是从学校出发的，所以选取________为原点，可以很方便地得到他们的坐标.
答：数字“500”表示一个单位长度为500m，因为小刚家的点的横坐标是3个单位表示为1500m.
问题3 图中学校右边的数字“500”表示什么？为什么?
(1500,2000)
例 根据以下条件画一幅示意图， 标出学校、书店、电影院、汽车站的位置.（1）从学校向东走500m，再向北走450m到书店.（2）从学校向西走300m，再向南走300m，最后向东走50m到电影院.（3）从学校向南走600m，再向东走400m到汽车站.
解：如图，以学校所在位置为原点，分别以正东、正北方向为x 轴，y 轴的正方向，建立平面直角坐标系，规定1个单位长度代表100m长.根据题目条件，点A（5，4.5）是书店的位置，点B（-2.5，-3）是电影院的位置，点C（4，-6） 是汽车站的位置.
如图是某乡镇的示意图．试建立直角坐标系，用坐标表示各地的位置：
某中学的校区平面示意图如下（一个方格的边长代表1个单位长度），试建立适当的平面直角坐标系，用坐标表示校门、图书馆、花坛、体育场、教学大楼、国旗杆、实验楼和体育馆的位置.
如图建立平面直角坐标系.
例1：根据以下条件画一幅示意图， 标出学校、书店、电影院、汽车站的位置.（1）从学校向东走500m，再向北走450m到书店.（2）从学校向西走300m，再向南走300m，最后向东走50m到电影院.（3）从学校向南走600m，再向东走400m到汽车站.
解：如图，以学校所在位置为原点，分别以正东、正北方向为x轴，y轴的正方向，建立平面直角坐标系，规定1个单位长度代表100m长.根据题目条件，点点点
用坐标表示地理位置的过程和方法是：（1）建立坐标系，选择适当的一个参照点为 ，确定_________的 .参照点不同，地理位置的坐标也不同.（2）根据具体问题确定 .（3）在坐标平面内画出这些点，并写出各点的 　和各个地点的 .
这是某乡镇的示意图.试建立直角坐系，用坐标表示各地的位置：
用直角坐标来表述物体位置
用方位角和距离表示具体位置
思考： 我们知道，通过建立平面直角坐标系，可以用坐标表示平面内点的位置.还有其他方法吗？
如图，一艘船在A处遇险后向相距35n mile位于B处的救生船报警，如何用方向和距离描述救生船相对于遇险船的位置？救生船接到报警后准备前往救援，如何用方向和距离描述遇险船相对于救生船的位置？
由图可知:(1)救生船在遇险船北偏东60°的方向上，与遇险船的距离是35n mile,北偏东60°,35n mile就可以确定救生船相对于遇险船的位置.(2)反过来，用南偏西60°,35n mile就可以确定遇险船相对于救生船的位置.
例2：如图，是某次海战中敌我双方舰艇对峙示意图（图中1cm表示20 n mile），对我方潜艇O来说：
(1) 北偏东40°的方向上有哪些目标?要想确定敌舰B的位置,还需要什么数据 ?
解:(1)有敌方舰艇B和小岛；还需要敌方舰艇B与我方潜艇O的距离.
(2) 距离我方潜艇20 n mile的敌舰有哪几艘?
(2)有敌舰A和敌舰C.
(3) 要确定每艘敌舰的位置，各需要几个数据?
（3）要确定每艘敌舰的位置，各需要两个数据：距离和方位角.如，对我方潜艇O来说，敌舰A在正南方向，图上距离为1cm处；敌舰B在北偏东40°方向，图上距离为1.4cm处；敌舰C在正东方向，图上距离为1cm处.
如图，一艘船在A处遇险后向相距35 n mile位于B处的救生船报警，如何用方向和距离描述救生船相对于遇险船的位置？救生船接到报警后准备前去救援，如何用方向和距离描述遇险船相对于救生船的位置？
用方位角和距离表示物体位置
答：救生船在遇险船____________的方向上，与遇险船的距离是________，用__________________________可以确定救生船相对于遇险船的位置.反过来，用___________________可以确定遇险船相对于救生船的位置.
南偏西600 ，35 n mile
北偏东600 ，35 n mile
例 如图，是某次海战中敌我双方舰艇对峙示意图（图中1cm表示20 n mile），对我方潜艇O来说：
解:有敌方舰艇B和小岛；还需要敌方舰艇B与我方潜艇O的距离.
解:有敌舰A和敌舰C.
解:（3）要确定每艘敌舰的位置，各需要两个数据：距离和方位角.如，对我方潜艇O来说，敌舰A在正南方向，图上距离为1cm处；敌舰B在北偏东40°方向，图上距离为1.4cm处；敌舰C在正东方向，图上距离为1cm处.
长方形零件如图1（单位：mm），建立适当的坐标系，用坐标表示孔心的位置.如图2，货轮与灯塔相距40 n mile，如何用方向和距离描述灯塔相对于货轮的位置？反过来，如何用方向和距离描述货轮相对于灯塔的位置？
1.图为某公园门口看到的平面示意图,你能用坐标表示出它们的地理位置吗?若按图建立坐标系,则各景点的坐标分别为多少?
2.长方形零件如图（单位：mm),建立适当的坐标系，用坐标表示孔中心的位置.
解：如图建立平面直角坐标系，则孔中心的位置是(15,35).
解：1、以长方形左下角的顶点为原点，长所在的直线为x轴（向右为正方向），宽所在的直线为y轴（向上为正方向）建立直角坐标系，则孔心的坐标是（15，25）.
2、灯塔在货轮的南偏东500 ，40n mile处，货轮在灯塔的北偏西500 ，40n mile处.
中国象棋是中华民族的文化瑰宝，因趣味性强，深受大众喜爱．如图，若在象棋棋盘上建立平面直角坐标系，使“帅”位于点（0，﹣2），“马”位于点（4，﹣2），则“兵”位于点___________　．
1.如图所示，若用（2，3）表示图上校门A的位置，则图书馆B的位置可表示为___________，（5，5）表示点_______的位置.
2.如图所示，小明在与同伴玩“找宝”游戏，他们准备到A、B、C三个点去找宝，现已知点A的坐标是（1，0），点B的坐标是（3，2），则点C的坐标是___________.
3.已知A在灯塔B的北偏东30°的方向上，且距灯塔B处500米，则灯塔B在小岛A的_____________的方向上,距离A处______米.
4.如图所示，用方向和距离表示火车站相对于仓库的位置是___________________________．若仓库的位置用(1，1)表示，那么火车站的位置表示为____________.
北偏东70°，50km处
5.小明的爷爷退休生活可丰富了!下表是他某日的活动安排.和平广场位于爷爷家东400米，老年大学位于爷爷家西600米．从爷爷家到和平路小学需先向南走300米，再向西走400米.
请依据图示中给定的单位长度，在图中标出和平广场A、老年大学B与和平路小学C的位置.
解：以爷爷家为坐标原点，东西方向为x轴，南北方向为y轴建立坐标系（如图所示）.可得：和平广场A坐标为（400，0）；老年大学B （-600，0）；和平路小学C （-400，-300）．
