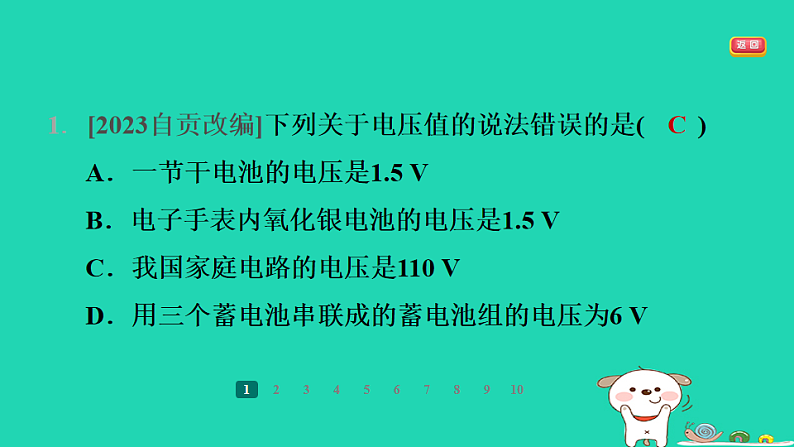

1. [2023自贡改编]下列关于电压值的说法错误的是(　　)A．一节干电池的电压是1.5 V　　　　　　　B．电子手表内氧化银电池的电压是1.5 VC．我国家庭电路的电压是110 V D．用三个蓄电池串联成的蓄电池组的电压为6 V

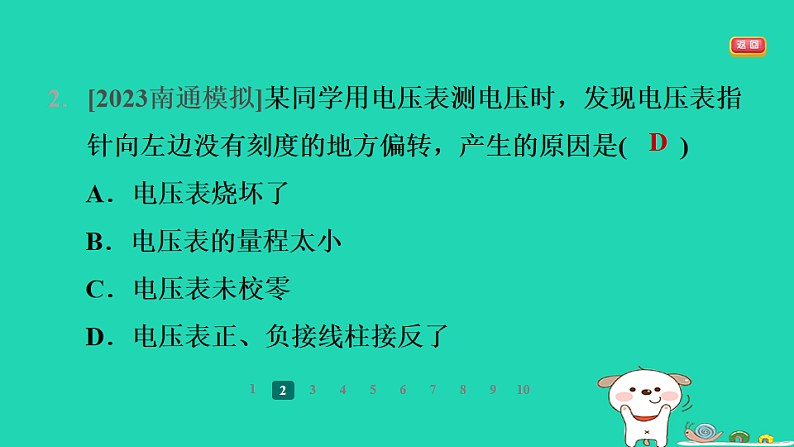

2. [2023南通模拟]某同学用电压表测电压时，发现电压表指针向左边没有刻度的地方偏转，产生的原因是(　　)A．电压表烧坏了 B．电压表的量程太小C．电压表未校零 D．电压表正、负接线柱接反了

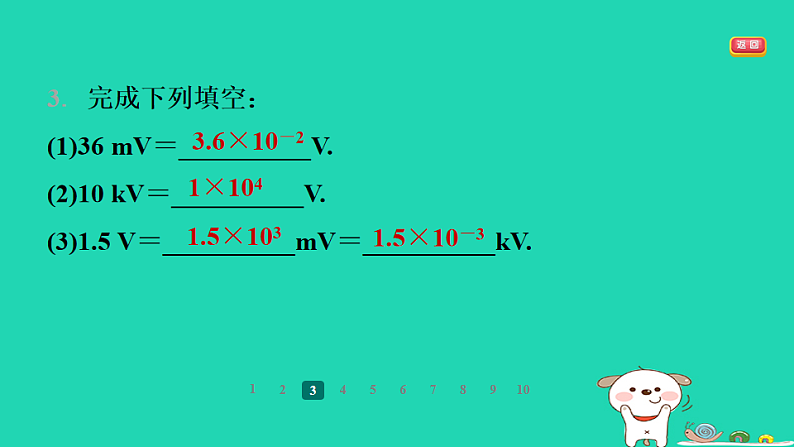

3. 完成下列填空：(1)36 mV＝__________V.(2)10 kV＝__________V.(3)1.5 V＝__________mV＝__________kV.

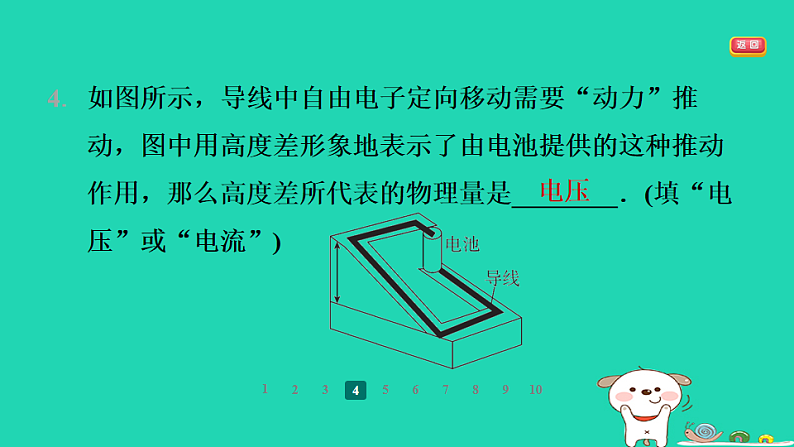

4. 如图所示，导线中自由电子定向移动需要“动力”推动，图中用高度差形象地表示了由电池提供的这种推动作用，那么高度差所代表的物理量是________．(填“电压”或“电流”)

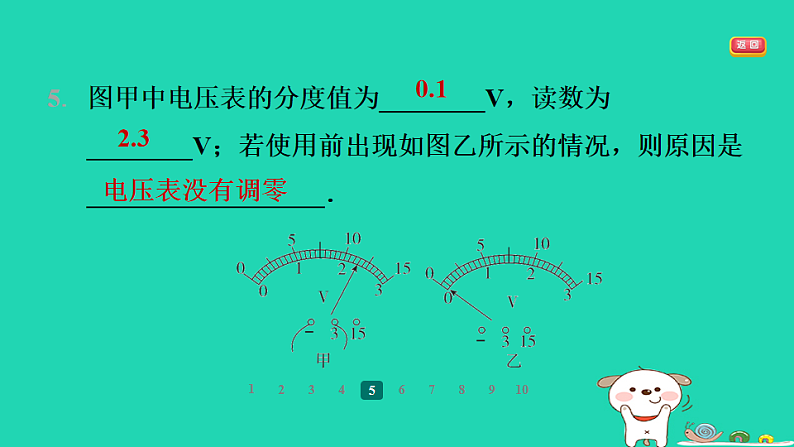

5. 图甲中电压表的分度值为________V，读数为________V；若使用前出现如图乙所示的情况，则原因是__________________．

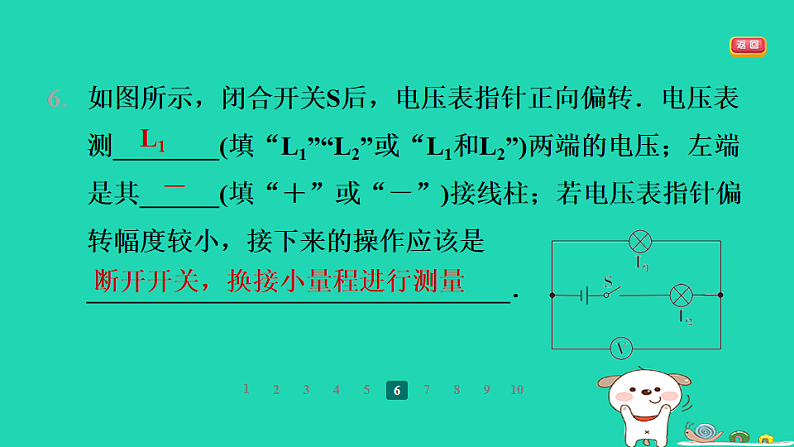

6. 如图所示，闭合开关S后，电压表指针正向偏转．电压表测________(填“L1”“L2”或“L1和L2”)两端的电压；左端是其______(填“＋”或“－”)接线柱；若电压表指针偏转幅度较小，接下来的操作应该是________________________________．
断开开关，换接小量程进行测量
7. [2023牡丹江]如图所示，闭合开关，下列说法正确的是(　　)A．两只小灯泡并联B．电压表测量L1两端的电压C．若L1不发光，一定是L1断路D．若L2不发光，电压表一定无示数
点拨：由图可知，闭合开关，电流从电源的正极出发经过开关、灯泡L1、灯泡L2回到电源的负极，灯泡L1和灯泡L2串联，电压表测量L1两端的电压，故 A错误，B正确；灯泡L1和灯泡L2串联，若L1不发光，可能是L2断路，也可能是L1短路、断路或开关断路等，故C错误；若L2被短路，则L2不发光，电压表测L1两端的电压，有示数，故D错误.
8.取一个番茄，把锌片、铜片插入其中，就制成了一个水果电池．用电压表测量电压如图所示，下列说法正确的是(　　)A．该水果电池的电压是3 V B．锌片是水果电池的负极C．水果电池将内能转化为电能 D．水果中，电流的方向是从铜片流向锌片
9. [2024连云港阶段练习]如图所示，L1和L2是灯泡，且两灯泡均正常发光，“”处可以连接电流表、电压表测量电路中的电流、电压，下列说法中正确的是(　　)A．a为电流表，b为电压表，c为电流表　 B．a为电压表，b为电压表，c为电流表C．a为电流表，b为电流表，c为电压表 D．a为电流表，b为电流表，c为电流表
10. [2024苏州期中]如图甲所示为一辆“盐水动力”玩具车，车身上方固定了一个小塑料杯，塑料杯壁内侧有一片镁片和一片碳片．当往杯中倒入温度较高的盐水，使镁片和碳片都浸入盐水中时，小车就能缓缓向前运动．
(1)上述插入镁片和碳片的盐水杯相当于电路中的________(填“用电器”或“电源”)，它工作时将________能转化为电能．(2)当盐水的温度为50℃时，小明同学拆下与电动机相连的导线，换接电压表，元件正常，连接良好，如图乙所示，这个电池的正极是________(填“镁片”或“碳片”)．
(3)小明同学继续观察发现，当盐水的温度降为25℃时，电压表的示数如图丙所示，盐水电池两端电压减小，他猜想出现这个现象的原因有两个：A：盐水电池在工作时，镁片逐渐被氧化消耗；B：盐水电池在工作时，盐水温度降低．你支持猜想________(填“A”或“B”)，请设计实验验证你支持的猜想：
