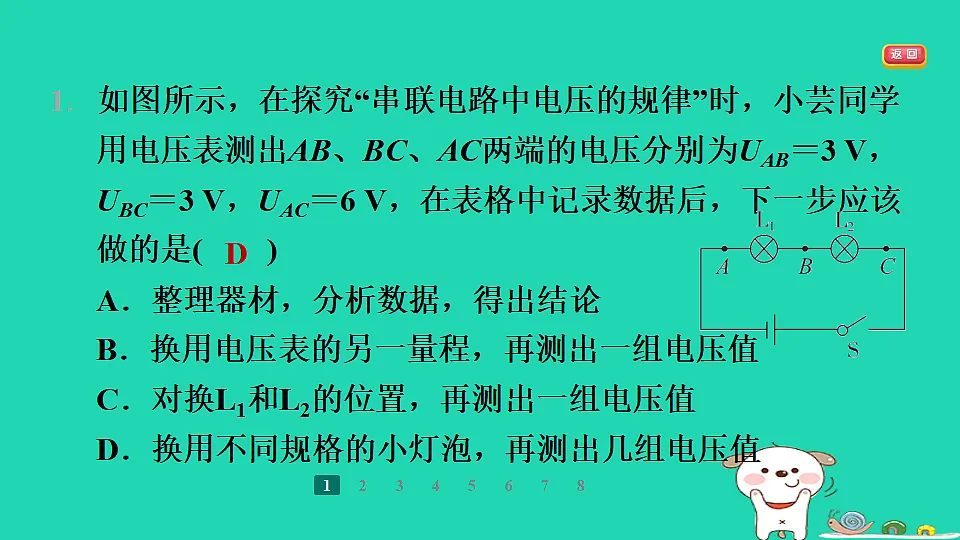

1. 如图所示，在探究“串联电路中电压的规律”时，小芸同学用电压表测出AB、BC、AC两端的电压分别为UAB＝3 V，UBC＝3 V，UAC＝6 V，在表格中记录数据后，下一步应该做的是(　　)A．整理器材，分析数据，得出结论B．换用电压表的另一量程，再测出一组电压值C．对换L1和L2的位置，再测出一组电压值D．换用不同规格的小灯泡，再测出几组电压值

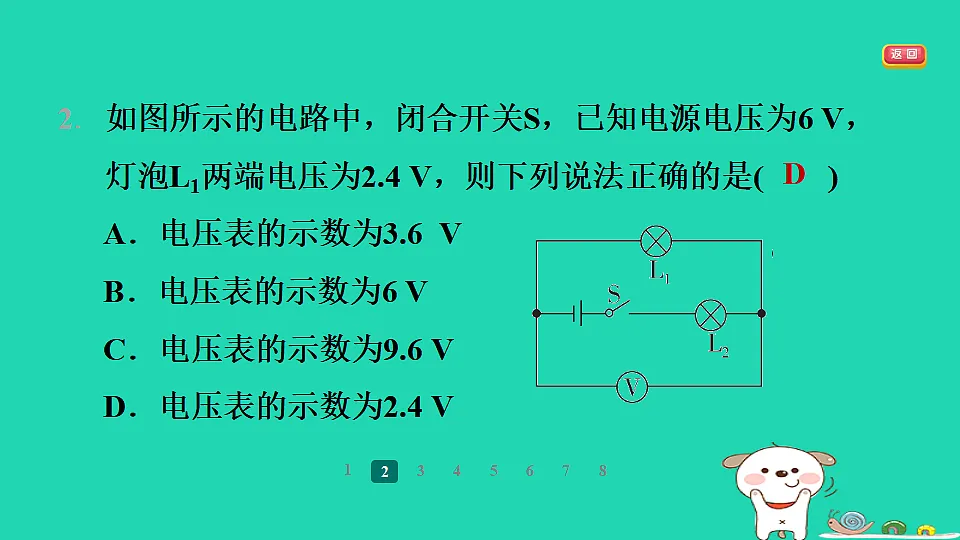

2. 如图所示的电路中，闭合开关S，已知电源电压为6 V，灯泡L1两端电压为2.4 V，则下列说法正确的是(　　)A．电压表的示数为3.6 V　　　　B．电压表的示数为6 VC．电压表的示数为9.6 V　　　 D．电压表的示数为2.4 V

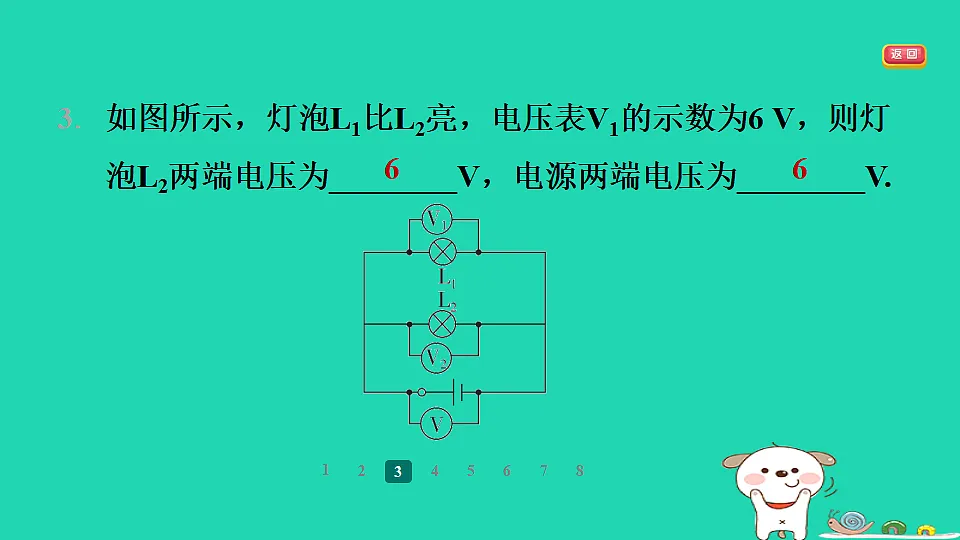

3. 如图所示，灯泡L1比L2亮，电压表V1的示数为6 V，则灯泡L2两端电压为________V，电源两端电压为________V.

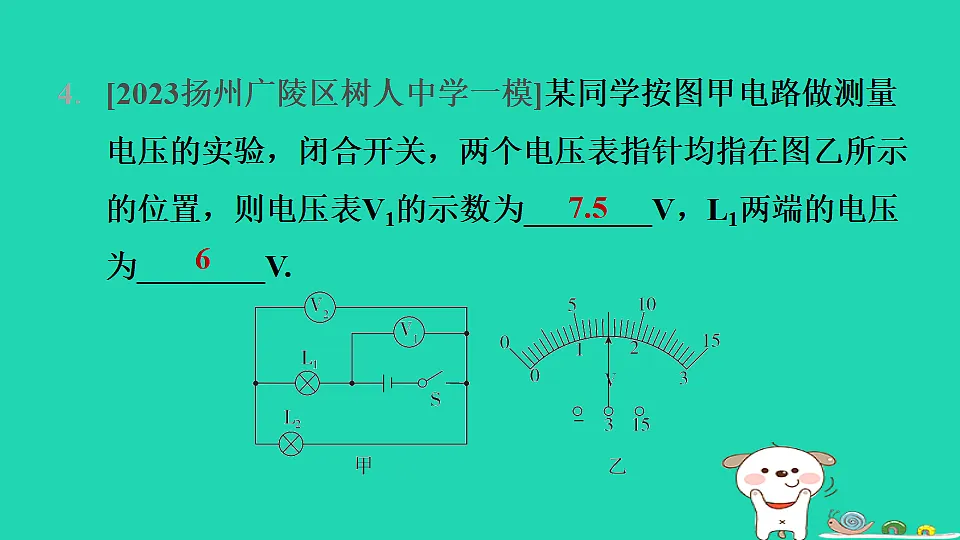

4. [2023扬州广陵区树人中学一模]某同学按图甲电路做测量电压的实验，闭合开关，两个电压表指针均指在图乙所示的位置，则电压表V1的示数为________V，L1两端的电压为________V.

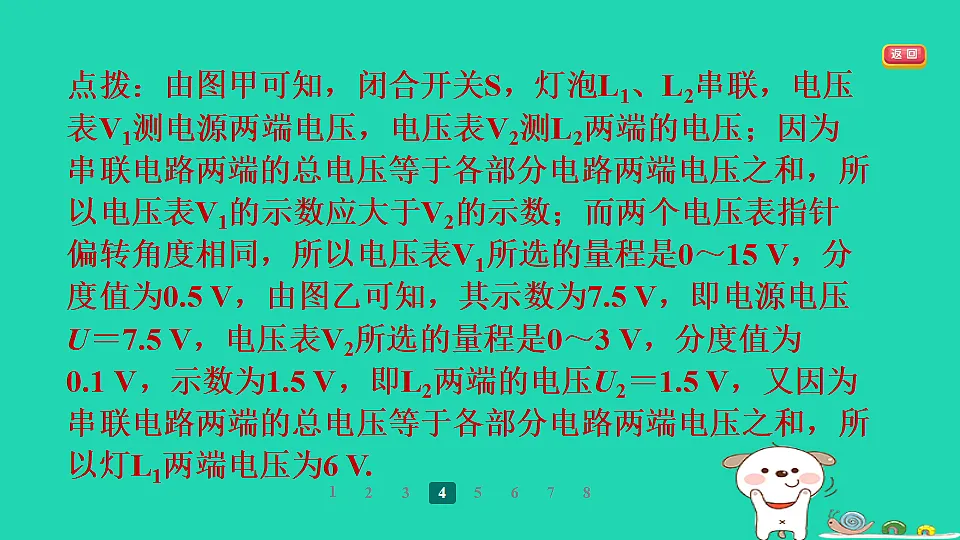

点拨：由图甲可知，闭合开关S，灯泡L1、L2串联，电压表V1测电源两端电压，电压表V2测L2两端的电压；因为串联电路两端的总电压等于各部分电路两端电压之和，所以电压表V1的示数应大于V2的示数；而两个电压表指针偏转角度相同，所以电压表V1所选的量程是0～15 V，分度值为0.5 V，由图乙可知，其示数为7.5 V，即电源电压U＝7.5 V，电压表V2所选的量程是0～3 V，分度值为0.1 V，示数为1.5 V，即L2两端的电压U2＝1.5 V，又因为串联电路两端的总电压等于各部分电路两端电压之和，所以灯L1两端电压为6 V.

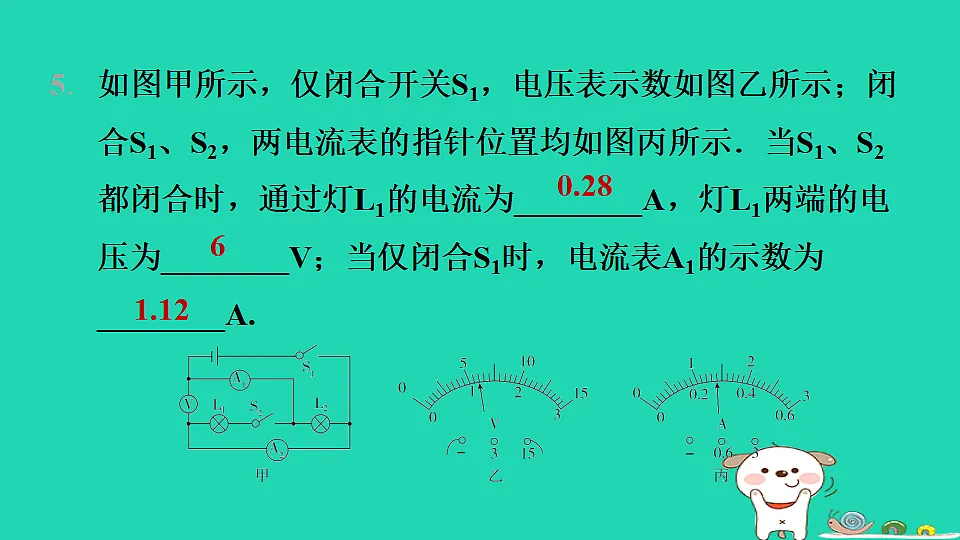

5. 如图甲所示，仅闭合开关S1，电压表示数如图乙所示；闭合S1、S2，两电流表的指针位置均如图丙所示．当S1、S2都闭合时，通过灯L1的电流为________A，灯L1两端的电压为________V；当仅闭合S1时，电流表A1的示数为________A.
点拨：由图甲可知，仅闭合开关 S1，L1断路，只有L2连入电路中，电压表测电源电压；由图乙可知，电压表使用0～15 V量程，分度值为0.5 V，示数为6 V，即电源电压为6 V；由图甲可知，当S1、 S2都闭合时，灯L1和L2并联；根据并联电路的电压特点可知，灯L1两端的电压等于电源电压为6 V．此时A1测干路电流，A2测L1支路的电流，根据并联电路的电流特点
知，A1示数应大于A2示数，而两电流表的指针位置相同，所以A1使用0～3 A量程，分度值为0.1 A，示数为1.4 A，即干路电流为1.4 A；A2使用0～0.6 A量程，分度值为0.02 A，示数为0.28 A．即通过灯L1的电流为0.28 A．根据并联电路中电流特点可得，通过灯L2的电流I2＝I－I1＝1.4 A－0.28 A＝1.12 A，当仅闭合S1时，只有L2连入电路中，电流表A1测通过灯L2的电流，因并联电路中各支路互不影响，所以通过灯L2的电流不变，即此时电流表A1的示数为1.12 A.
6. 在“探究串联电路电压的特点”活动中．(1)为了使探究得出的结论具有普遍意义，L1、L2应该选择________(填“相同”或“不相同”)的灯泡．
(2)小明根据如图甲所示的电路图连接实物时，连接好最后一根导线，灯泡立即发光，请你指出小明操作不当之处：___________________________．
连接电路时，开关没有断开
(3)改正实验错误后，当小明闭合开关时，电压表的示数如图乙所示，为了使实验结果更精确，接下来他应该_________________________________．(4)小明保持电压表的B连接点不动，只断开A连接点，并改接到C连接点上，测量L2两端电压．他能否测出L2两端电压？____________，理由是___________________________．
断开开关，将电压表改接小量程
电压表的正负接线柱接反了
(5)小明分别测出AB、BC、AC间的电压并记录在表格中，分析实验数据，用公式表示串联电路的电压特点是__________________(用UAB、UBC、UAC表示)．请对小明的做法进行评价：________________________________．
UAC＝UAB＋UBC
实验次数太少，结论具有偶然性
7. [2023长春]在“探究并联电路中电压的特点”实验中，实验电路如图甲所示．
(1)连接电路时开关应处于________状态．(2)要用电压表测量小灯泡L1两端的电压，请用笔画线代替导线将实物电路连接完整．
(3)闭合开关，观察到小灯泡L1发光、L2不发光，故障可能是_________．
(4)排除故障后，用电压表分别测量小灯泡L1、L2及电源两端的电压，电压表示数均如图乙所示，为________V，更换不同规格的小灯泡多次测量，发现电压表示数均如图乙所示．由此得出结论：并联电路中各支路用电器两端的电压与电源两端的电压________．
8. [2024南京玄武区期中]如图所示电路，开关S闭合时，规格相同的灯泡L1、L2均能发光，图中甲、乙、丙为电表，粗心的小明在读数时只在纸上记录了如图所示数字，
