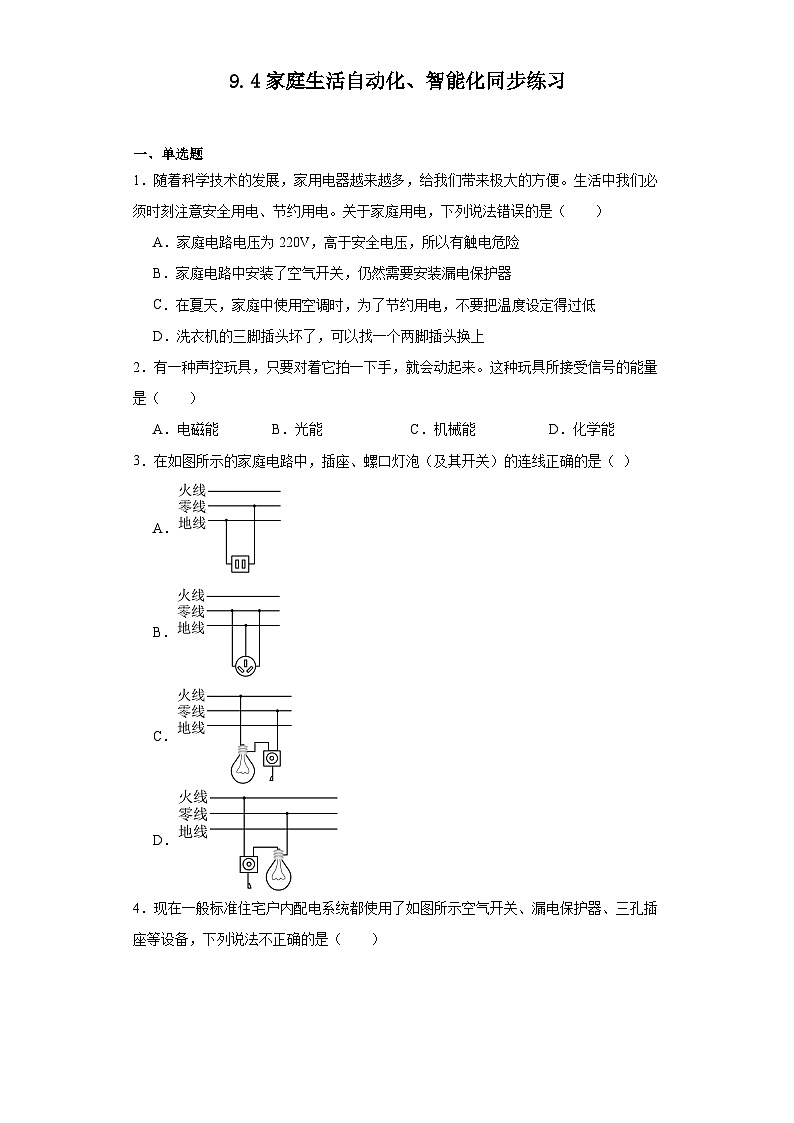

教科版（2024）九年级下册4 家庭生活自动化、智能化精品课后练习题

这是一份教科版（2024）九年级下册4 家庭生活自动化、智能化精品课后练习题，共8页。试卷主要包含了单选题，填空题，作图题等内容，欢迎下载使用。
一、单选题
1．随着科学技术的发展，家用电器越来越多，给我们带来极大的方便。生活中我们必须时刻注意安全用电、节约用电。关于家庭用电，下列说法错误的是（ ）
A．家庭电路电压为220V，高于安全电压，所以有触电危险
B．家庭电路中安装了空气开关，仍然需要安装漏电保护器
C．在夏天，家庭中使用空调时，为了节约用电，不要把温度设定得过低
D．洗衣机的三脚插头坏了，可以找一个两脚插头换上
2．有一种声控玩具，只要对着它拍一下手，就会动起来。这种玩具所接受信号的能量是（ ）
A．电磁能B．光能C．机械能D．化学能
3．在如图所示的家庭电路中，插座、螺口灯泡（及其开关）的连线正确的是（ ）
A．
B．
C．
D．

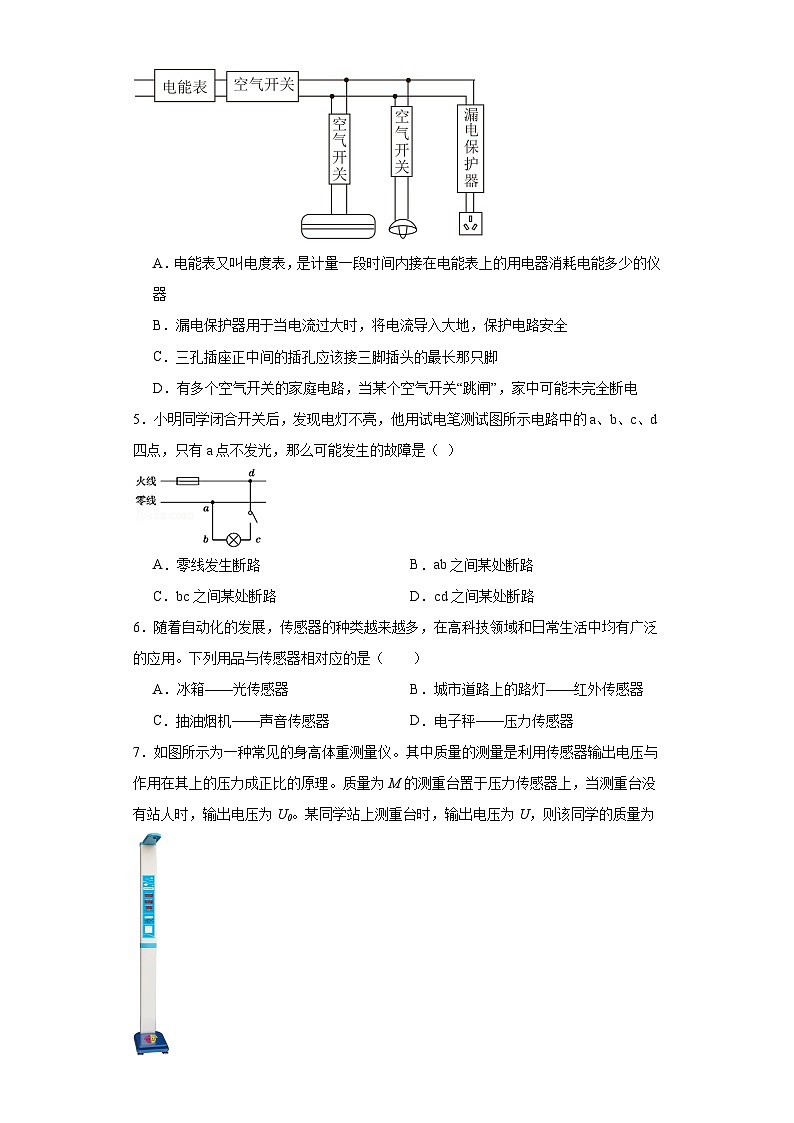

4．现在一般标准住宅户内配电系统都使用了如图所示空气开关、漏电保护器、三孔插座等设备，下列说法不正确的是（ ）
A．电能表又叫电度表，是计量一段时间内接在电能表上的用电器消耗电能多少的仪器
B．漏电保护器用于当电流过大时，将电流导入大地，保护电路安全
C．三孔插座正中间的插孔应该接三脚插头的最长那只脚
D．有多个空气开关的家庭电路，当某个空气开关“跳闸”，家中可能未完全断电
5．小明同学闭合开关后，发现电灯不亮，他用试电笔测试图所示电路中的a、b、c、d四点，只有a点不发光，那么可能发生的故障是（ ）
A．零线发生断路B．ab之间某处断路
C．bc之间某处断路D．cd之间某处断路
6．随着自动化的发展，传感器的种类越来越多，在高科技领域和日常生活中均有广泛的应用。下列用品与传感器相对应的是（ ）
A．冰箱——光传感器B．城市道路上的路灯——红外传感器
C．抽油烟机——声音传感器D．电子秤——压力传感器
7．如图所示为一种常见的身高体重测量仪。其中质量的测量是利用传感器输出电压与作用在其上的压力成正比的原理。质量为M的测重台置于压力传感器上，当测重台没有站人时，输出电压为U0。某同学站上测重台时，输出电压为U，则该同学的质量为

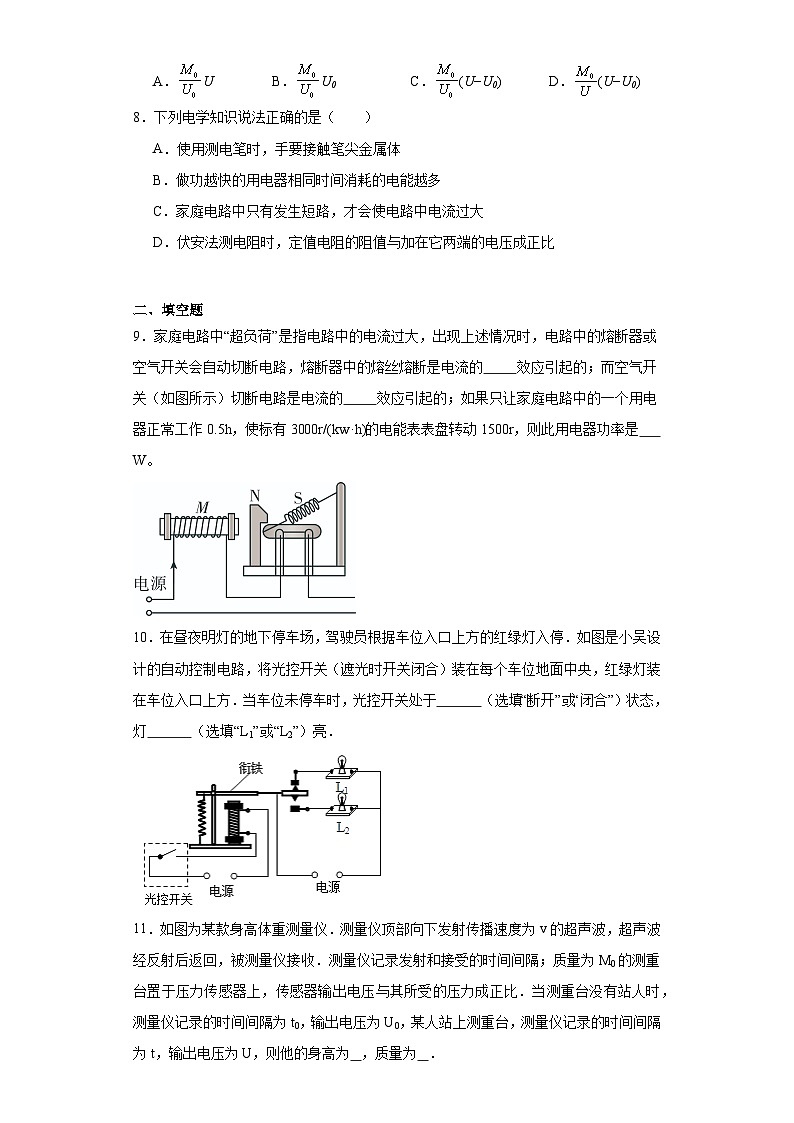

A．UB．U0C．(U−U0)D．(U−U0)
8．下列电学知识说法正确的是（ ）
A．使用测电笔时，手要接触笔尖金属体
B．做功越快的用电器相同时间消耗的电能越多
C．家庭电路中只有发生短路，才会使电路中电流过大
D．伏安法测电阻时，定值电阻的阻值与加在它两端的电压成正比
二、填空题
9．家庭电路中“超负荷”是指电路中的电流过大，出现上述情况时，电路中的熔断器或空气开关会自动切断电路，熔断器中的熔丝熔断是电流的 效应引起的；而空气开关（如图所示）切断电路是电流的 效应引起的；如果只让家庭电路中的一个用电器正常工作0.5h，使标有3000r/(kw·h)的电能表表盘转动1500r，则此用电器功率是 W。
10．在昼夜明灯的地下停车场，驾驶员根据车位入口上方的红绿灯入停．如图是小吴设计的自动控制电路，将光控开关（遮光时开关闭合）装在每个车位地面中央，红绿灯装在车位入口上方．当车位未停车时，光控开关处于 （选填“断开”或“闭合”）状态，灯 （选填“L1”或“L2”）亮．

11．如图为某款身高体重测量仪．测量仪顶部向下发射传播速度为v的超声波，超声波经反射后返回，被测量仪接收．测量仪记录发射和接受的时间间隔；质量为M0的测重台置于压力传感器上，传感器输出电压与其所受的压力成正比．当测重台没有站人时，测量仪记录的时间间隔为t0，输出电压为U0，某人站上测重台，测量仪记录的时间间隔为t，输出电压为U，则他的身高为 ，质量为 ．
12．通电导体在磁场中受力的作用，力的方向与电流的方向和 的方向有关。机器人身上装有上百个传感器，这些传感器将光信息、声信息、热信息、力信息等转换成 ，从而使机器人具备了类似人类的知觉功能和反应能力。
13．自动控制开关类型： 开关、 开关、 开关等。
14．你家中的用电器通常情况下是以 的连接方式接入电路，用电饭锅煮饭是因为电流具有 效应.家中的自动空气开关跳闸了，原因可能是 ．（说出一种即可）
三、作图题
15．把如右图中的拉线开关、螺口灯泡和三孔插座正确地连入家庭电路中（要求用拉线开关控制螺口灯泡）．
参考答案：
1．D
【详解】A．对人体安全的电压为不高于36V，家庭电路电压为220V，高于安全电压，所以有触电危险，故A正确，不符合题意；
B．空气开关是在电路中电流过大时自动切断电路，漏电保护器是在发生漏电导致流过火线和零线的电流不相等时，自动切断电路，两者切断电路的条件不同，所以家庭电路中安装了空气开关，仍然需要安装漏电保护器，故B正确，不符合题意；
C．夏天把空调温度调得很低既对身体不好，又浪费了能源， 故C正确，不符合题意；
D．洗衣机的金属外壳要接地，不能使用两脚插头，需要使用三脚插头，故D错误，符合题意。
故选D。
2．C
【详解】根据题意知道，拍手时手发出声音，引起空气的振动，声音在空气中以声波的形式向外传播，被玩具接收到，玩具内部电路接通，就会动作起来，故C符合题意，ABD不符合题意。
故选C。
3．D
【详解】A、左孔应接零线，右孔应接火线，故接线错误．
B、左孔应接零线，右孔应接火线，上孔接地线，故接线错误．
CD、火线首先要进入开关，再接入灯泡顶端的金属点，零线直接接螺旋套，故C接线错误，D接线正确．
故选D．
4．B
【详解】A．电能表又叫电度表，是测量接在电能表上的用电器消耗电能多少的仪器，故A正确，不符合题意；
B．漏电保护器只有在电路发生漏电或有人触电时才会切断电源，故B错误，符合题意；
C．三孔插座正中间的插孔接地线，应该接三脚插头的最长那只脚，故C正确，不符合题意；
D．有多个空气开关的家庭电路，因为家庭电路中各用电器是并联的，当某个空气开关“跳闸”，家中可能未完全断电，故D正确，不符合题意。
故选B。
5．B
【详解】试题分析：灯泡不亮，说明电路中干路上有断路，测电笔测试各处电路，氖管都发光，说明各点与火线是连通的，故只可能是零线断了．
解：用测电笔测试各处电路时，发现b、c、d三点处都发光，说明该电路b、c、d三点与进户火线不可能断路．a点不发光，即是零线，所以可能是由于ab间某处断路造成的．
故选B．
【点评】本题考查了家庭电路故障分析，考查了用测电笔检测电路的故障．在正常情况下，测电笔与火线接触时测电笔的氖管发光，测电笔测试的是零线时，测电笔的氖管不发光．
6．D
【详解】A．冰箱的传感器是温度传感器，故A不符合题意；
B．夜幕降临时路边上的路灯就会自动亮起，说明控制电路的是光敏元件，故是光敏传感器，故B不符合题意；
C．抽油烟机用气体传感器，故C不符合题意；
D．电子秤是运用压力传感器，故D符合题意。
故选D。
7．C
【详解】由输出电压与作用在其上的压力成正比知
U0=kM0g
又
U=k(M0+M)g
由以上两式可得
M=(U−U0)
故选C。
8．B
【详解】A．用测电笔辨别火、零线时，用笔尖金属体接触火线或零线，手指要接触笔尾金属体，当氖管发光时，说明是接触的是火线，否则是零线，故A错误；
B．电流做功越快，即功率大，根据W=Pt可知，用电器相同时间消耗的电能就越多，故B正确；
C．家庭电路中电流过大的原因可能是发生短路，也可能是用电器的总功率过大，故C错误；
D．导体电阻的大小与导体的材料、长度、横截面积和温度有关，与导体两端电压和通过电流无关，则定值电阻的阻值与加在它两端的电压没有关系，故D错误。
故选B。
9． 热 磁 1000
【详解】（1）[1]电流通过导体时电能转化成内能，这种现象叫电流的热效应。熔断器中的熔丝就是保险丝，它之所以被熔断是由于电流过大，通过熔丝时产生的热量过多，使得熔丝的温度升高而被熔断，所以熔丝熔断是电流的热效应引起的。
（2）[2]通电导线周围存在磁场，这种现象叫电流的磁效应。由图可知，空气开关中有一个电磁铁（电磁铁的原理是电流的磁效应），当电流过大时，电磁铁会产生较强的磁性从而吸引衔铁，使开关断开，切断电路，所以空气开关切断电路是电流的磁效应引起的。
（3）[3]电能表表盘转动1500r消耗的电能
W==0.5kW•h
用电器的功率
P===1kW=1000W
10． 断开 L1
【详解】当车位未停车时，光控开关没有被遮住，由遮光时光控开关闭合可知，此时光控开关处于断开状态， 此时电磁铁无磁性，灯泡L1接入电路中，灯L1亮．
点睛：当车位未停车时，光控开关没有被遮住，根据遮光时光控开关闭合判断光控开关的状态，然后判断电磁铁是否有磁性，从而判断出接入电路中的电流，进一步得出亮的灯泡．
11．
【详解】根据题意知道，由速度与时间可确定出距离，距离之差为人的高度，；因为输出电压与作用在其上的压力成正比，即U0 =kM0 g，又因为U=k（M0 +M）g，由以上两式可得：M=M0（U-U0）/U0．
点睛：本题考查了传感器类问题的应用，解题的关键在于明确题意，根据题意找出对应的信息再结合所学物理规律进行求解．
12． 磁场 电信息
【详解】[1]磁场方向和电流方向的不同会影响通电导体在磁场中受力的方向，所以通电导体在磁场中受力的方向与电流的方向和磁场的方向有关。
[2]机器人身上的信息传感器能将接触到的各种信息转换成电信息，传给机器人的“大脑”。使得机器人具备了类似人类的知觉功能和反映能力。
13． 声光控制 触摸 红外感应式
【详解】根据常识知道，自动控制开关类型：声光控制开关、触摸开关、红外感应式开关等，极大的方便了生活、生产。
14． 并联 热 短路或电路中总功率过大
【详解】[1]家用电器只有并联在家庭电路中，用电器两端的电压等于额定电压，用电器才能正常工作；
[2]电流流过电炉丝时，电炉丝要产生热量，这是电流的热效应，电饭煲是根据电流的热效应来工作的；
[3]空气开关跳闸是电路中电流过大，造成电流过大的原因是短路或电路中总功率过大．
15．
【详解】开关和灯泡串联，开关接在火线和灯泡之间；三孔插座要注意“左零右火上接地”，即左孔接零线，右孔接火线，上孔接地线。如图所示
