九年级下册第九章 家庭用电4 家庭生活自动化、智能化课后测评

《家庭生活自动化、智能化》练习

一、单选题

1、现有两种智能开关．一种是“光控开关”，其特点是天黑时开关自动闭合，天亮时开关自动断开．另一种是“声控开关”，其特点是当有人走动发出声音时，开关自动闭合；无人走动时，开关自动断开．利用上述开关来控制楼道里的照明灯，既能合理照明又能节约用电，则下列电路图中符合要求的是（　　）

2、有些居民楼的楼道灯电路中含有有两个开关，一个是利用“光敏”材料制成的“光控开关”，它的作用是天黑时自动闭合，天亮时自动断开；一个是利用“声敏”材料制成“声控开关”，它的作用是当有人走动发出声音时自动闭合，无声时自动断开．如图3所示各电路中，能实现上述效果的是（　　）

3、楼道里的声控灯的声控开关实质上是一个声敏电阻，有声时灯亮，无声时灯灭．关于这个声敏电阻下列说法正确的是（　　）A．有声时电阻会变得很大

B．有声时电阻会变得很小

C．有声和无声时的电阻相同

D．以上说法都有可能

4、随着自动化的发展，传感器的种类越来越多，在高科技领域和日常生活中均有广泛的营业．下列用品与传感器相对应的是（　　）A．冰箱--光传感器

B．城市道路上的路灯--红外传感器

C．抽油烟机--声音传感器

D．电子秤--压力传感器

5、利用“光控开关”和“声控开关”可以节约居民楼的楼道灯的用电．其中“光控开关”能在天黑时自动闭合，天亮时自动断开；“声控开关”能在有声音时自动闭合，无声音时自动断开．如图所示的四个电路图中，合理节约的楼道灯电路是（　　）

6、小明同学发现学校楼梯上的过道灯，在夜晚天黑时，用力拍掌，灯就亮了；而白天怎样用力拍掌，灯都不能亮，后来老师告诉小明：过道灯是由光控和声控开关同时来控制的，其中光控开关受到光照时断开，声控开关接受声音时闭合•那么你认为如图所示的楼道开关，连接正确的是（　　）

7、下列选项哪个不是家用电器发展的总体趋势？（　　）

A．大型化    B．智能化    C．数字化    D．网络化

8、现代建筑的住宅楼道灯的开关，有的已同时用上光、声自动控制．也就是楼道够亮时，无论有多大声音，电路均是断开的，灯不亮．当晚上楼道黑暗时，只要有走路声音，电路就会自动接通，灯亮．由此可见光控开关和声控开关（　　）

二、填空题

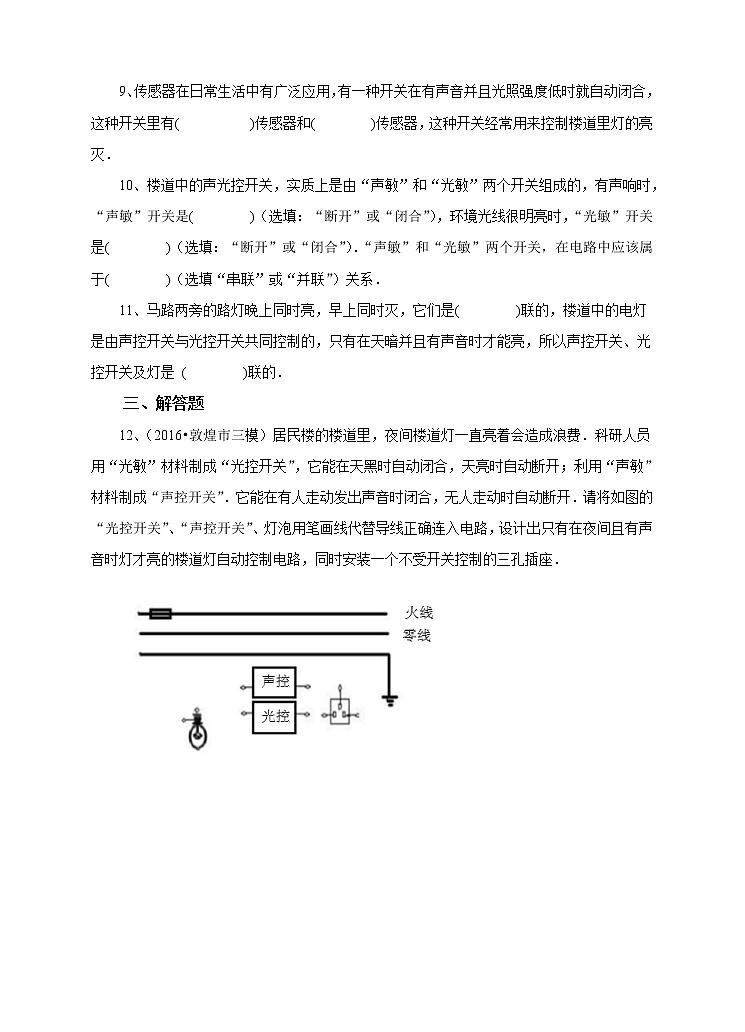

9、传感器在日常生活中有广泛应用，有一种开关在有声音并且光照强度低时就自动闭合，这种开关里有(          )传感器和(        )传感器，这种开关经常用来控制楼道里灯的亮灭．

10、楼道中的声光控开关，实质上是由“声敏”和“光敏”两个开关组成的，有声响时，“声敏”开关是(        )（选填：“断开”或“闭合”），环境光线很明亮时，“光敏”开关是(        )（选填：“断开”或“闭合”）．“声敏”和“光敏”两个开关，在电路中应该属于(        )（选填“串联”或“并联”）关系．

11、马路两旁的路灯晚上同时亮，早上同时灭，它们是(        )联的，楼道中的电灯是由声控开关与光控开关共同控制的，只有在天暗并且有声音时才能亮，所以声控开关、光控开关及灯是 (        )联的．

三、解答题

12、（2016•敦煌市三模）居民楼的楼道里，夜间楼道灯一直亮着会造成浪费．科研人员用“光敏”材料制成“光控开关”，它能在天黑时自动闭合，天亮时自动断开；利用“声敏”材料制成“声控开关”．它能在有人走动发出声音时闭合，无人走动时自动断开．请将如图的“光控开关”、“声控开关”、灯泡用笔画线代替导线正确连入电路，设计出只有在夜间且有声音时灯才亮的楼道灯自动控制电路，同时安装一个不受开关控制的三孔插座．

《家庭生活自动化、智能化》参考答案

1、D

【解析】解：A、当声控开关闭合时，电灯被短路，电灯不亮．不符合题意．

B、光控开关和声控开关是并联的，光暗到一定程度或有声音时都能使电灯发光．不符合题意．

C、当光控开关闭合时，电灯被短路，电灯不亮．不符合题意．

D、光控开关、声控开关和电灯是串联的，光控开关、声控开关同时闭合时电路形成通路，电灯发光．符合题意．故选D．

2、D．

【解析】解：A、只要天黑时，没有人走动，灯泡就发光，不符合题意；

B、只要有人走动或只要天黑时，灯泡都发光，不符合题意；

C、只要有人走动，天不黑，灯泡就发光，不符合题意；

D、只有人走动，并且天黑时，灯泡才能发光，符合题意．故选D．

3、B

【解析】解：当发出声音时，声控开关里的声敏电阻变小后，灯泡才能发光，没有声音时声敏电阻会变大，灯泡不会发光．故选B．

4、D

【解析】解：A、冰箱的传感器是温度传感器，故A错误；

B、夜幕降临时路边上的路灯就会自动亮起，说明控制电路的是光敏元件，故是光敏传感器，故B错误；

C、抽油烟机用气体传感器，故C错误；

D、电子秤是运用压力传感器，故D正确．故选：D．

5、B

【解析】解：根据题意可得，声控开关和光控开关串联后共同控制灯泡，用导线将各元件依次连接起来，如B选项中图所示．故选B．

6、C

【解析】解：楼梯上的过道灯，只有在夜晚并且是有声音时灯才亮，声控和光控的两个条件同时满足时电路才通，所以它们必须是与灯泡串联的，这样只有都闭合了灯才亮；

A、当光控开关闭合时，电灯被短路，电源也被短路，电灯不亮，不符合题意．

B、当声控开关闭合时，电灯被短路，电灯不亮，不符合题意，该选项错误；

C、光控开关、声控开关和电灯是串联的，光控开关、声控开关同时闭合时电路形成通路，电灯发光，符合题意；

D、光控开关和声控开关是并联的，光暗到一定程度或者有声音时都能使电灯发光，不符合题意；故选C．

7. A

 【解析】解：未来的家用电器将向智能化、数字化、网络化及小型化发展，不会向大型化发展．故选：A

8、A

【解析】解：由题意知，应将这两个开关串联起来．这样到了晚上，光控开关里的光敏电阻会变小，同时只有当发出声音时，声控开关里的声敏电阻变小后，灯泡才能发光．这种开关叫做声光控开关，灯泡由两个开关同时控制，只有两个开关都接通时，灯泡才能发光．

故选A

9、声音；光

【解析】解：很多电器里都应用了各种传感器，楼道里的声光控开关应用了声音传感器和光传感器.故答案为：声音；光．

10、闭合；断开；串联．

【解析】解：楼道中的声光控开关，实质上是由“声敏”和“光敏”两个开关组成的，有声响时，“声敏”开关是闭合；环境光线很明亮时，“光敏”开关是断开，光线较暗时，“光敏”开关闭合；因为两个开关共同作用控制一个灯泡，故两开关串联连接． 故答案为：闭合；断开；串联．

11、并；串．

【解析】解：当路灯中一盏灯坏掉后，其它灯仍可以正常工作，因此它们工作时互不影响，它们是并联连接；楼道中的电灯是由声控开关和光控开关共同控制的，只有在天暗并且有声音时才能亮，所以声控开关、光控开关及灯是串联的．故答案为：并；串．

12、【解析】由题意知，只有当“光控开关”、“声控开关”都闭合了灯才能亮，故这两个开关与灯串联，且火线要先过开关，再接入灯泡顶部的金属点，零线接入螺旋套；三孔插座与灯泡并联，其接法为：左零右火上接地，如图所示：
