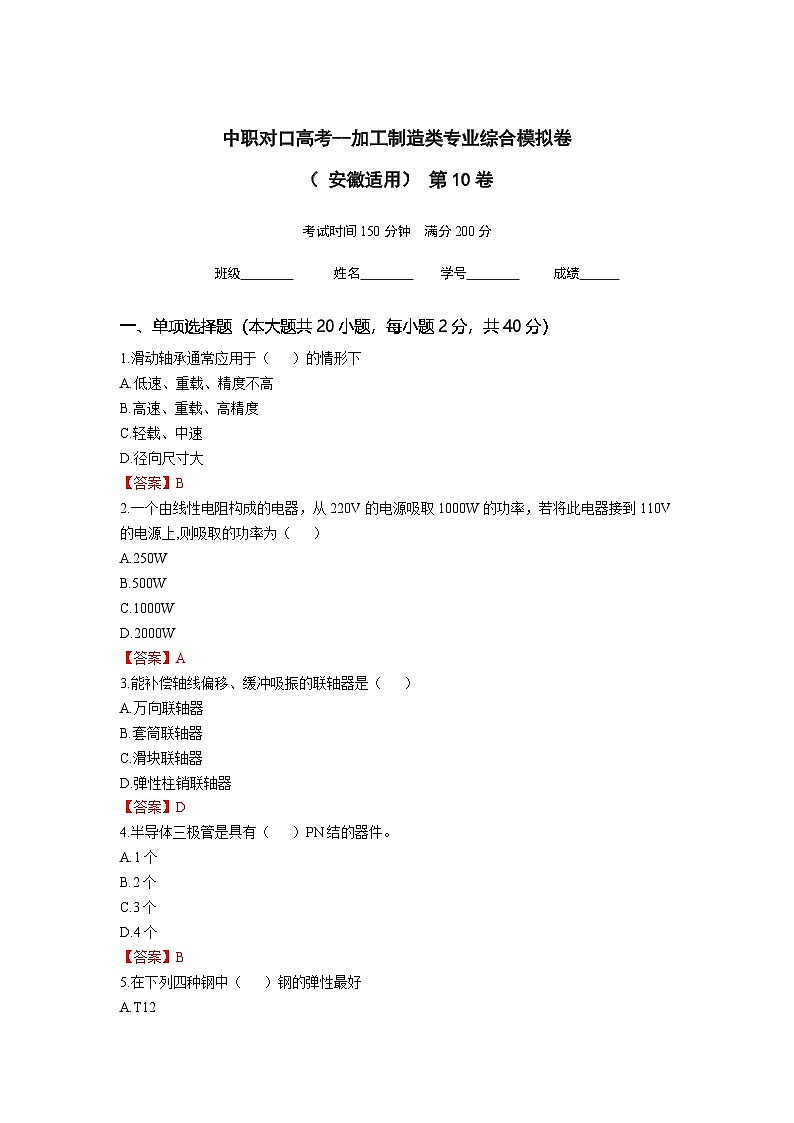

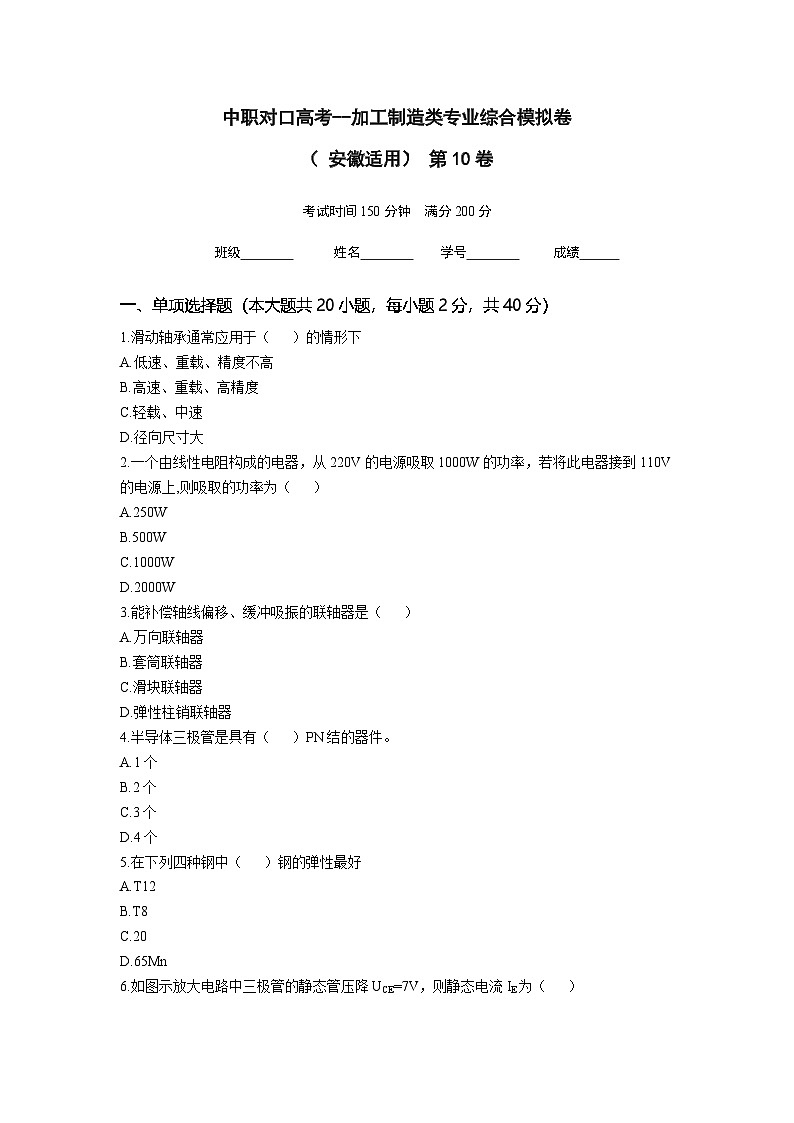

考试时间150分钟 满分200分
班级 姓名 学号 成绩
一、单项选择题（本大题共20小题，每小题2分，共40分）
1.滑动轴承通常应用于（ ）的情形下
A.低速、重载、精度不高
B.高速、重载、高精度
C.轻载、中速
D.径向尺寸大
2.一个由线性电阻构成的电器，从220V的电源吸取1000W的功率，若将此电器接到110V的电源上,则吸取的功率为（ ）
A.250W
B.500W
C.1000W
D.2000W
3.能补偿轴线偏移、缓冲吸振的联轴器是（ ）
A.万向联轴器
B.套筒联轴器
C.滑块联轴器
D.弹性柱销联轴器
4.半导体三极管是具有（ ）PN结的器件。
A.1个
B.2个
C.3个
D.4个
5.在下列四种钢中（ ）钢的弹性最好
A.T12
B.T8
C.20
D.65Mn

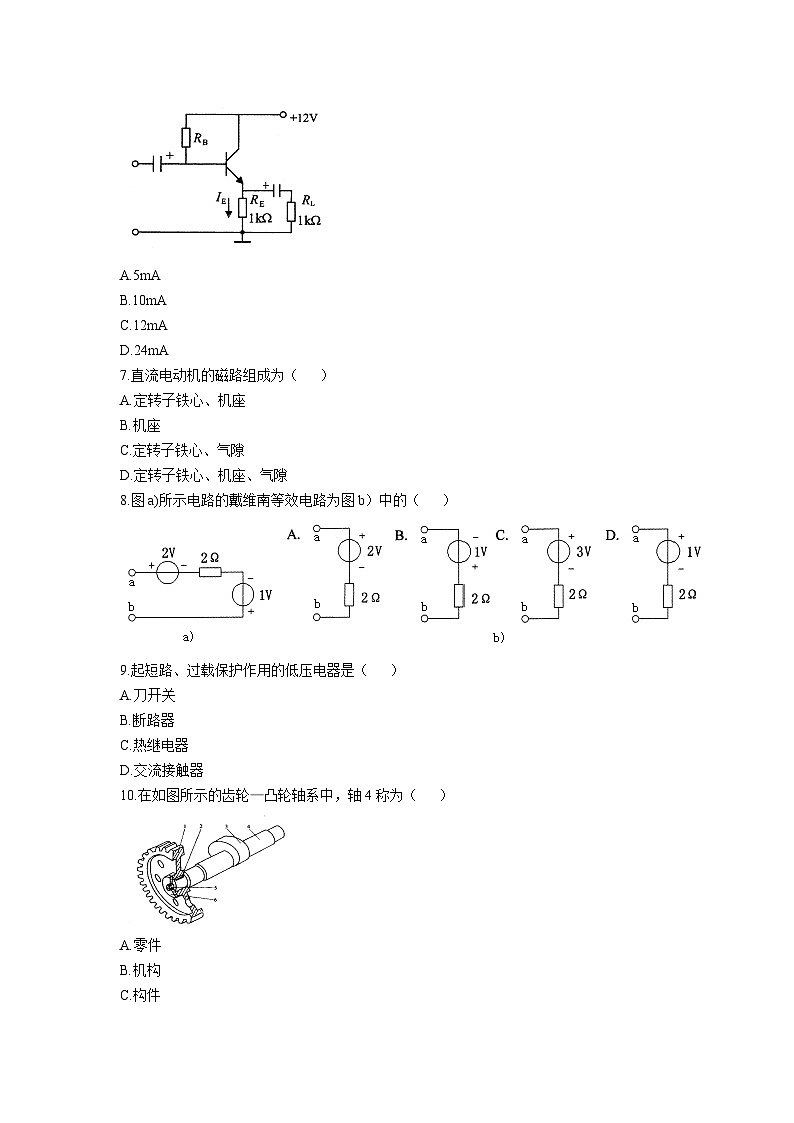

6.如图示放大电路中三极管的静态管压降UCE=7V，则静态电流IE为（ ）
A.5mA
B.10mA
C.12mA
D.24mA
7.直流电动机的磁路组成为（ ）
A.定转子铁心、机座
B.机座
C.定转子铁心、气隙
D.定转子铁心、机座、气隙
8.图a)所示电路的戴维南等效电路为图b）中的（ ）
9.起短路、过载保护作用的低压电器是（ ）
A.刀开关
B.断路器
C.热继电器
D.交流接触器

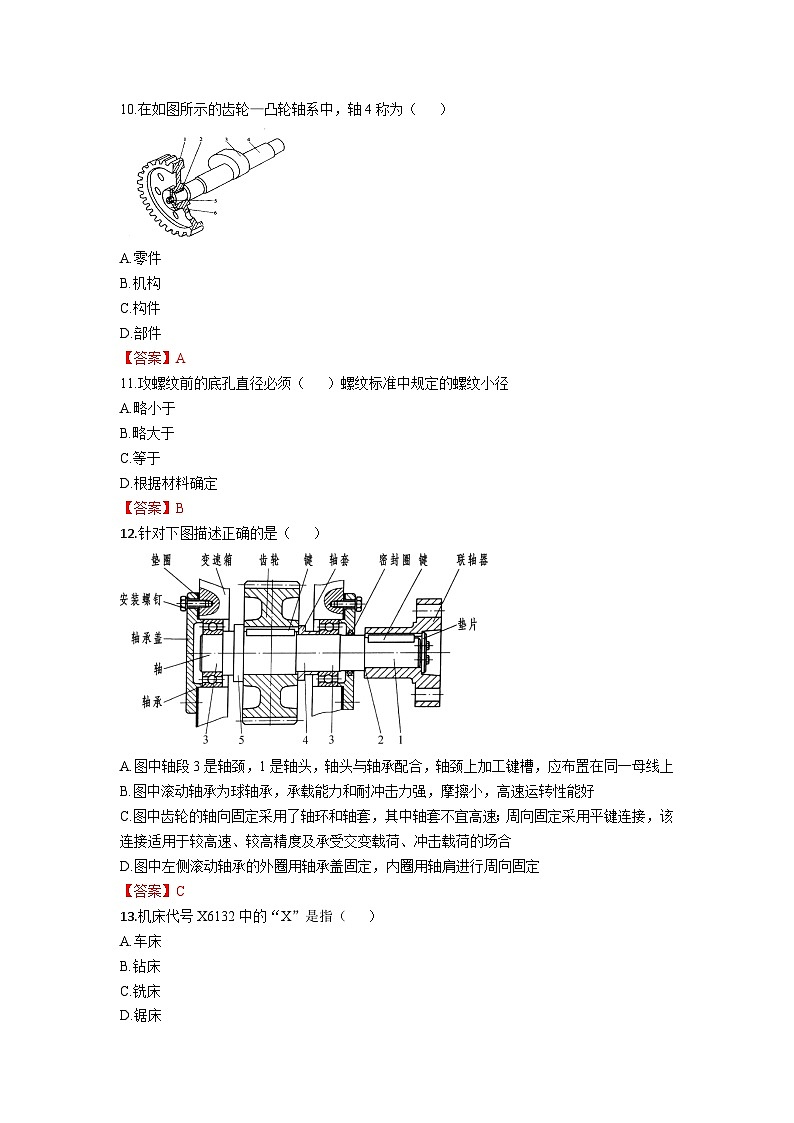

10.在如图所示的齿轮—凸轮轴系中，轴4称为（ ）
A.零件
B.机构
C.构件
D.部件
11.攻螺纹前的底孔直径必须（ ）螺纹标准中规定的螺纹小径
A.略小于
B.略大于
C.等于
D.根据材料确定
12.针对下图描述正确的是（ ）
A.图中轴段3是轴颈，1是轴头，轴头与轴承配合，轴颈上加工键槽，应布置在同一母线上
B.图中滚动轴承为球轴承，承载能力和耐冲击力强，摩擦小，高速运转性能好
C.图中齿轮的轴向固定采用了轴环和轴套，其中轴套不宜高速；周向固定采用平键连接，该连接适用于较高速、较高精度及承受交变载荷、冲击载荷的场合
D.图中左侧滚动轴承的外圈用轴承盖固定，内圈用轴肩进行周向固定
13.机床代号X6132中的“X”是指（ ）
A.车床
B.钻床
C.铣床
D.锯床
14.有“220V、100W”“220V、25W”白炽灯两盏，串联后接入220V交流电源,其亮度情况是（ ）
A.100W灯泡最亮
B.25W灯泡最亮
C.两只灯泡一样亮
D.不确定
15.三相四线制线路中任意两线间的电压，U23=U24=380V,U12=220V,则中性线是（ ）
A.1号线
B.2号线
C.3号线
D.4号线
16.下列螺纹连接图正确的是（ ）

17.一对啮合圆柱齿轮的分度圆应（ ）,两齿轮按不剖绘制时，啮合区域的分度线应画成（ ）
A.相交/两条点画线
B.相离/一条点画线
C.相切/一条粗实线
D.相切/一条点画线
18.关于点的相对位置，下列选项正确的是（ ）
A.A下B上，D右C左
B.A左B右，C前D后
C.A左B上，C最左D最下
D.A前B上，C最上D最左
19.根据三视图，以下轴测图正确的是（ ）

20.在下列四组视图中,正确的一组视图是（ ）
二、双项选择题（本大题共5小题，每小题3分，少选、错选都不得分，共15分）
1.对各种低压电器的保护功能，下列说法错误的是（ ）
A.熔断器用来对保护对象进行短路和过载保护
B.交流接触器不具有短路、欠压和失压保护
C.热继电器可以对电动机进行短路和过载保护
D.低压断路器可以对被控设备进行过载保护、短路保护、欠压保护功能
2.根据工作类型或用途的不同，机器可分为（ ）
A.人型机器
B.加工机器
C.圆形机器
D.信息机器
3.按照如图平面图形的线段分析，下面说法正确的是（ ）
A.Φ20和15是定形尺寸
B.8是定位尺寸
C.R50是定位尺寸
D.Φ30只是定位尺寸
4.下列关于速度瞬心的描述，正确的是（ ）
A.两构件不直接接触时可用三心定理确定机构的瞬心位置
B.速度瞬心是两构件上瞬时速度相同的重合点
C.三个做平面运动的构件共有三个速度瞬心
D.由N个构件组成的机构，其速度瞬心数目为N(N-1)/2
5.在钻床上钻孔，下列做法错误的是（ ）
A.钻削30mm的孔不可以在台式钻床时行
B.钻孔时应戴安全帽和手套
C.修磨麻花钻横刃时，对直径5mm 以上的钻头须磨长横刃
D.当试钻锥坑与所划钻孔圆周线不同心时，可采用借正纠偏
三、填空题（每空1分，共40分）
1.构件是机器的_______单元体；零件是机器的_______单元体；部件是机器的_______单元体。
2.机构处于压力角_______时的位置，称机构的死点位置。曲柄摇杆机构，当曲柄为原动件时，机构_______死点位置，而当摇杆为_______时，机构有死点位置。
3.链传动是由_______、_______、_______所组成。
4._______和因磨损导致的_______是开式齿轮传动的主要失效形式。
5.平键的工作面是键的_______。
6.渐开线齿形常用的加工方法有_______和_______两类。
7.星型对称三相电路中负载的线电压等于_______相电压，且负载线电压相位_______相电压相位。
8.电阻元件上的电压、电流在相位上是_______关系；电感元件上的电压、电流相位存在_______关系，且电压_______电流；电容元件上的电压、电流相位相差_______，且电压_______电流。
9.火线与火线之间的电压称为_______，火线与零线之间的电压称为_______。
10.在下图中，假设集成运放A为理想运放，输入电压，则输出电压_______，电路中反馈的组态是_______。
11.一个触发器有_______个稳态，它可以存储_______位二进制码。
12.两片10进制计数器串联后，最大可以构成_______进制计数器。
13.计数器按照各触发器是否同时翻转分为_______和_______两种。
14.简单的差分放大器双端输出时，对_______信号有较强的抑制能力,而对_______信号有较强的放大作用。
15.放大电路中引入直流负反馈是为了稳定放大电路的_______。
16.在工程技术中为了准确地表达机械、仪器、建筑物等物的形状、结构和大小，根据投影原理标准或有关规定画出的图形，叫做_______。
17.图纸的幅面分为_______幅面和加长幅面两类。
18.两个基本体相交称为_______。其表面的交线称为_______。
19.平面图形中的尺寸，按其作用可分为_______和_______两类。
20.一个投影不能确定物体的形状，通常在工程上多采用_______。
四、简述与计算题（本大题共11小题，每小题5分，共55分）
1.如图所示，某一整流滤波电路，U2=20V, 回答下列问题：(1)当S1、S2均闭合时的U0数值；(2)S1断开，S2闭合且任意一只二极管开路时的U0数值；(3)当U0的数值为28V时，S1、S2的状态；(4)当U0的数值为18V时，S1、S2的状态；(5)在整流电路中，若VD1反接会产生什么后果。
2.晶体管具有电流放大作用，其外部条件和内部条件个为什么？
3.现有5个“220V,60W”灯泡和1台三相异步电动机(380V/220V,Y/△接法), 要接入线电压为380V的三相四线制供电线路中，某同学根据要求和用电器的特点，设计 出了如图2-1所示的接线草图。请帮助该同学找出图中5处关键错误。
4.说明带的弹性滑动与打滑的区别。
5.简单描述一下二极管的开关特性。
6.下图为一轴的尺寸公差带图，回答下列问题：
(1)轴的实际尺寸为φ45.022 mm, 则实际偏差是多少?判断该轴是否合格。
(2)若此轴与Φ4580.039的孔相配合，则该组配合属于哪种配合制?
(3)该轴的极限尺寸是多少?
7.如图所示铰链四杆机构，已知各构件的长度LAB=50mm, LBC=110mm, LCD=80mm, LAD=100mm。
（1）该机构是否有曲柄？如有，请指出是哪个构件（必须根据计算结果说明理由）；
（2）当分别取构件AB、BC、CD为机架时，各将得到什么机构？
8.电路如图所示，已知外加电压U为200V，电路总消耗功率为400W，求R及各支路电流。
9.如下图所示轮系中，已知Z1=16，Z2=36，Z3=25，Z4=50，Z5=2，Z6=20，若n1=600r/min，求蜗轮的转速n6及各轮的转向。
10.求图所示电路A、B两端的等效电阻。


11.图示电路中，已知电压源电压为，。试求各电压、电流。
五、作图题（本大题共4小题，每小题10分，共40分）
已知两视图与轴测图，补画第三视图。
（1） （2）

（3） （4）
六、读图题（每空2分，共10分）
读零件图，回答下列问题。
（1）在主视图中，左边两条虚线的距离是________。
（2）中间的正方形的边长是________。
（3）长度为40的圆柱孔的直径是________。
（4）图样中①所指的曲线是________与________相贯线。
