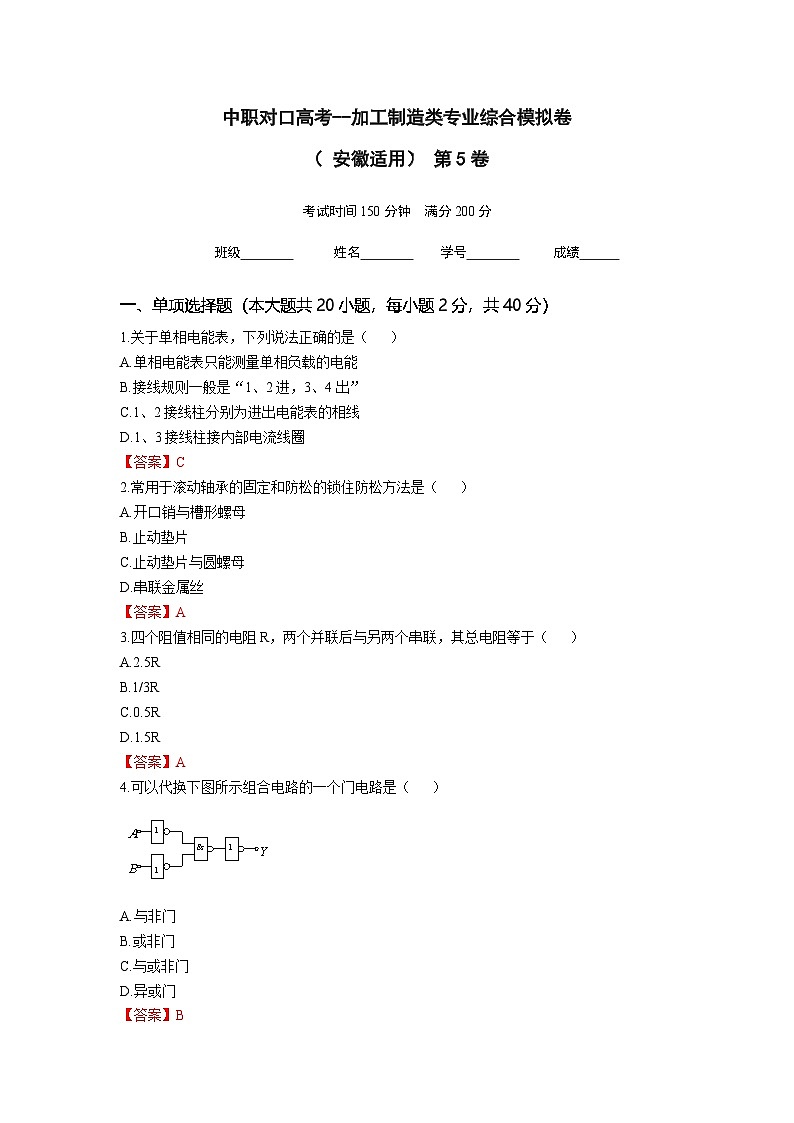

考试时间150分钟 满分200分
班级 姓名 学号 成绩
一、单项选择题（本大题共20小题，每小题2分，共40分）
1.关于单相电能表，下列说法正确的是（ ）
A.单相电能表只能测量单相负载的电能
B.接线规则一般是“1、2进，3、4出”
C.1、2接线柱分别为进出电能表的相线
D.1、3接线柱接内部电流线圈
2.常用于滚动轴承的固定和防松的锁住防松方法是（ ）
A.开口销与槽形螺母
B.止动垫片
C.止动垫片与圆螺母
D.串联金属丝
3.四个阻值相同的电阻R，两个并联后与另两个串联，其总电阻等于（ ）

B.1/3R

4.可以代换下图所示组合电路的一个门电路是（ ）
A.与非门
B.或非门
C.与或非门
D.异或门

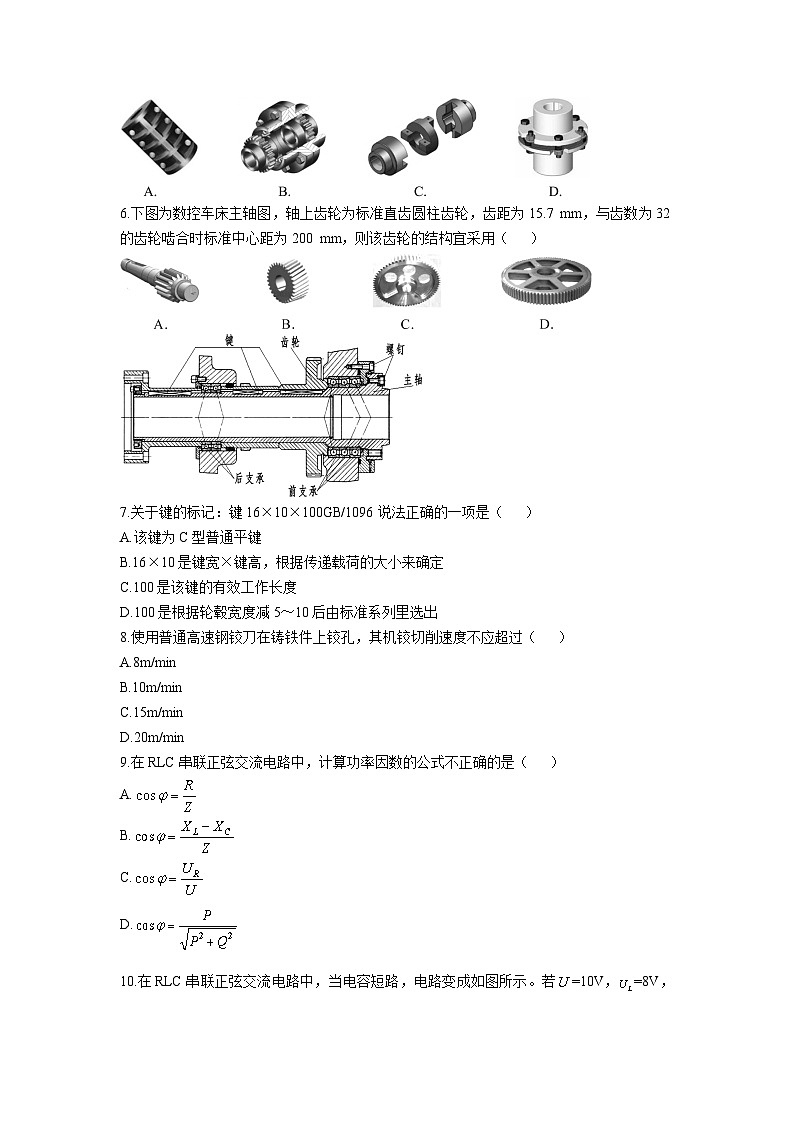

5.下图所示的联轴器中，能补偿两轴轴线相对偏移的能力，且结构简单，重量轻，适用于刚性大、转速低、冲击小的场合的是（ ）
6.下图为数控车床主轴图，轴上齿轮为标准直齿圆柱齿轮，齿距为15.7 mm，与齿数为32的齿轮啮合时标准中心距为200 mm，则该齿轮的结构宜采用（ ）


7.关于键的标记：键16×10×100GB/1096说法正确的一项是（ ）
A.该键为C型普通平键
B.16×10是键宽×键高，根据传递载荷的大小来确定
C.100是该键的有效工作长度
D.100是根据轮毂宽度减5～10后由标准系列里选出
8.使用普通高速钢铰刀在铸铁件上铰孔，其机铰切削速度不应超过（ ）
A.8m/min
B.10m/min
C.15m/min
D.20m/min
9.在RLC串联正弦交流电路中，计算功率因数的公式不正确的是（ ）
A.
B.
C.
D.
10.在RLC串联正弦交流电路中，当电容短路，电路变成如图所示。若=10V，=8V，则等于（ ）
A.18 V
B.2 V
C.10 V
D.6 V
11.圆锥齿轮机构中，（ ）模数是标准值。
A.小端
B.平均直径处
C.大端
D.背锥截面
12.外凸凸轮的从动杆滚子半径必须（ ）理论轮廓曲线的最小曲率半径。
A.大于
B.等于
C.小于
D.都可以
13.平面四杆机构中，是否存在死点，取决于（ ）是否与连杆共线。
A.主动件
B.从动件
C.机架
D.摇杆
14.图示电路中，i1和i2分别为（ ）。
A.12A，-4 A
B.-12A，4 A
C.12A，4 A
D.-12A，-4 A
15.额定电压为220V的灯泡接在110V电源上,灯泡的功率是原来的（ ）。
A. 2
B. 4
C. 1/2
D. 1/4
16.如图所示平面图形的尺寸标注有（ ）处错误
A.6
B.7
C.8
D.9
17.已知物体的主视图和俯视图，正确的左视图是（ ）
18.下列关于六棱柱面上A点的侧面投影做法正确的是（ ）
19.下列正确的左视图是（ ）
20.选择正确的左视图（ ）
二、双项选择题（本大题共5小题，每小题3分，少选、错选都不得分，共15分）
1.纯电阻电路电压与电流关系是（ ）
A.电压和电流的最大值和有效值之间的关系满足欧姆定律
B.电流相位超前电压90°
C.电压与电流频率相同
D.电压与电流相位相差90°
2.关于纯电感电路无功功率说法正确的有（ ）
A.Q=UI
B.Q=UmIm/2
C.P=UI
D.P=U²/XL
3.下列对串联谐振电路的品质因数Q描述正确的是（ ）
A.UL/U
B.UC/U
C.XC/XL
D.XL/XC
4.关于克服死点的描述，正确的是（ ）
A.不可以利用惯性来通过死点
B.可以通过机构错位排列来通过死点
C.缝纫机脚踏板机构利用飞轮的惯性来通过死点
D.蒸汽机车车轮联动机构利用飞轮的惯性来通过死点
5.铰链四杆机构的组成包括（ ）
A.滑块
B.连杆
C.凸轮
D.连架杆
三、填空题（每空1分，共40分）
1.对应从动件的两个极限位置，曲柄的两个对应位置所夹的锐角称为_______。
2.尺寸标注中的符号：R表示_______，Φ表示_______。
3.投影法分为中心投影法和平行投影法两大类，我们绘图时使用的是_______投影法中的_______投影法。
4.圆柱被平面截切后产生的截交线形状有圆、_______、_______三种。
5.剖视图的剖切方法可分为_______、_______、旋转剖。
6.当零件所有具有相同的表面粗糙度时,可在图样在上方统一标注_______，当零件表面的大部分表面粗糙度相同时,可将相同的表面粗糙度代号标注在_______,并在前面加注其余两字。
7.零件上常见的工艺结构有_______、_______、凸台、凹坑、钻孔等。
8.在正弦交流信号激励下， 电感元件上的电压和流过电感元件的电流是同频率的正弦波，且电压的初相_______电流的初相_______。
9.电感元件上的阻抗ZL=_______。
10.所谓理想二极管，就是当其正偏时，结电阻为_______，等效成一条直线；当其反偏时，结电阻为_______，等效成断开。
11.差分放大电路输入端加上大小相等、极性相同的两个信号，称为_______信号，而加上大小相等、极性相反的两个信号，称为_______信号。
12.N型半导体中的多数载流子是_______，少数载流子是_______。P型半导体中的多数载流子是_______，少数载流子是_______。
13.若要构成七进制计数器，最少用_______个触发器，它有_______个无效状态。
14.若要构成十进制计数器，至少用_______个触发器，它有_______个无效状态。
15.凸轮机构的基圆是指 以凸轮_______的_______作的圆。
16.经过蜗杆轴线并垂直_______的平面称为主平面。
17.轴按所受载荷的性质分类，自行车前轴是_______。
18.常用的轴系支承方式有_______和_______。
19.在铰链四杆机构中，与机架相连的杆称为_______，此中作整周转动的杆称为_______，作来去摇动的杆称为_______，而不与机架相连的杆称为_______。
20.力对轴之矩的均衡条件是力系中各力对轴之_______的代数和为_______。
四、简述与计算题（本大题共11小题，每小题5分，共55分）
1.晶体管输出特性曲线可分为那几个区？
2.什么是机架、连架杆、连杆？最短的连架杆能否必定是曲柄？
3.直梁曲折时，横截面上产生什么应力？如何散布？如何计算？
4.要在普通车床上加工如图所示的轴，毛坯直径为φ40的40Cr钢，请回答下面的问题：
(1)完成下面工艺加工路线
下料 →锻造 → () →粗加工 → () →精加工 →渗氮 →精磨 →检验入库；
(2)加工工艺中“渗氮”的作用是什么?
(3)从工件的结构方面考虑，该工件是否需要加工中心孔?
(4)轴上有两处槽，左右两边的槽可否用同样的方法加工?为什么?
(5)左、右两端的螺纹可否用同一把车刀加工?对车刀的安装有何要求?
(6)若与轴段Φ33配合的轮毂其基本偏差为0mm, 公差为0.02mm, 试判断两者的配合性质。
5.如图所示机构是机车主动轮联动装置运动简图，根据简图回答问题：(1)该结构属于 哪一种铰链四杆机构?(2)杆1和杆2旋转方向、角速度各有何关系?(3)在机构中间加上杆3 的目的是什么?
6.计算图示机构的自由度，判定机构运动是否确定。
7.有两个标准直齿圆柱齿轮：Z1=22，Z2=98，da1=240 mm，h2=22.5 mm，判断该两齿轮能否正确啮合？若能正确啮合，试求标准安装时的中心距a和啮合角αˊ。
8.图示锥齿轮组成的行星轮系中，已知各轮的齿数为Z1=18，Z2=24，Z2‘=48，Z3=90，n1=50 r/min，求行星架转速nH的大小和方向。
9.如图所示，C1=10uF，C2=C3=5uF，C1的耐压值为160V，C2和C3的额定工作电压都是50V；（1）试求等效总电容量？（2）若将它们接在100V的直流电源上使用，试求总电量是多少？
10.图所示电路中，已知E=100V，R1=2kΩ,R2=8kΩ.试在(1） R3=8kΩ;（2) R3= ∞(即R3 处断开）；(3) R3=0（即R3 处短接)三种情况下，分别求电压U2和电流I2、I3。
11.如下图所示各电路：
（1）每个运放分别组成哪种类型的运算电路；
（2）已知电路(b)中R1＝R＝R'＝100kΩ，R2＝Rf＝100kΩ，C＝1μF，求各电路运算关系。

（a） (b)
五、作图题（本大题共4小题，每小题10分，共40分）
由已知两视图补画第三视图。
六、读图题（每空2分，共10分）
识读装配图，回答下列问题。
（1）图中尺寸103、110是______________尺寸。
（2）是件__________和件__________的__________尺寸，属于________配合。
（1）
（2）
（3）
（4）
