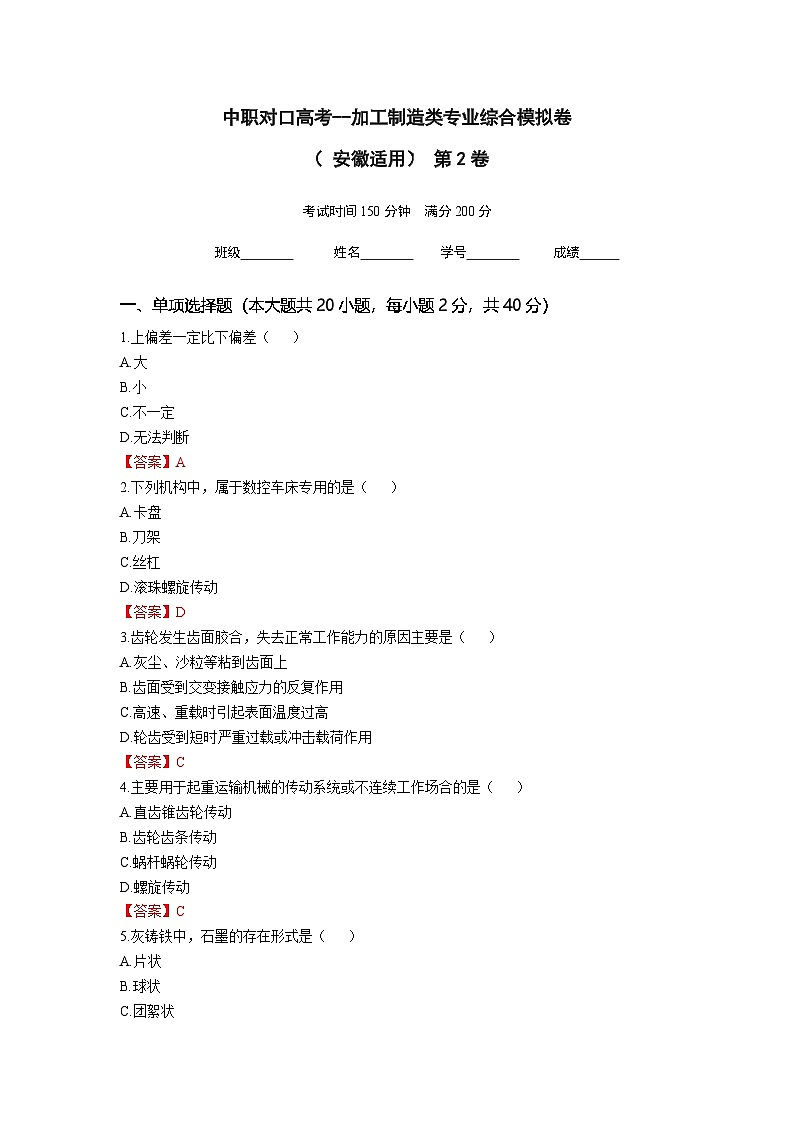

考试时间150分钟 满分200分
班级 姓名 学号 成绩
一、单项选择题（本大题共20小题，每小题2分，共40分）
1.上偏差一定比下偏差（ ）
A.大
B.小
C.不一定
D.无法判断
2.下列机构中，属于数控车床专用的是（ ）
A.卡盘
B.刀架
C.丝杠
D.滚珠螺旋传动
3.齿轮发生齿面胶合，失去正常工作能力的原因主要是（ ）
A.灰尘、沙粒等粘到齿面上
B.齿面受到交变接触应力的反复作用
C.高速、重载时引起表面温度过高
D.轮齿受到短时严重过载或冲击载荷作用
4.主要用于起重运输机械的传动系统或不连续工作场合的是（ ）
A.直齿锥齿轮传动
B.齿轮齿条传动
C.蜗杆蜗轮传动
D.螺旋传动
5.灰铸铁中，石墨的存在形式是（ ）
A.片状
B.球状
C.团絮状
D.蠕虫状

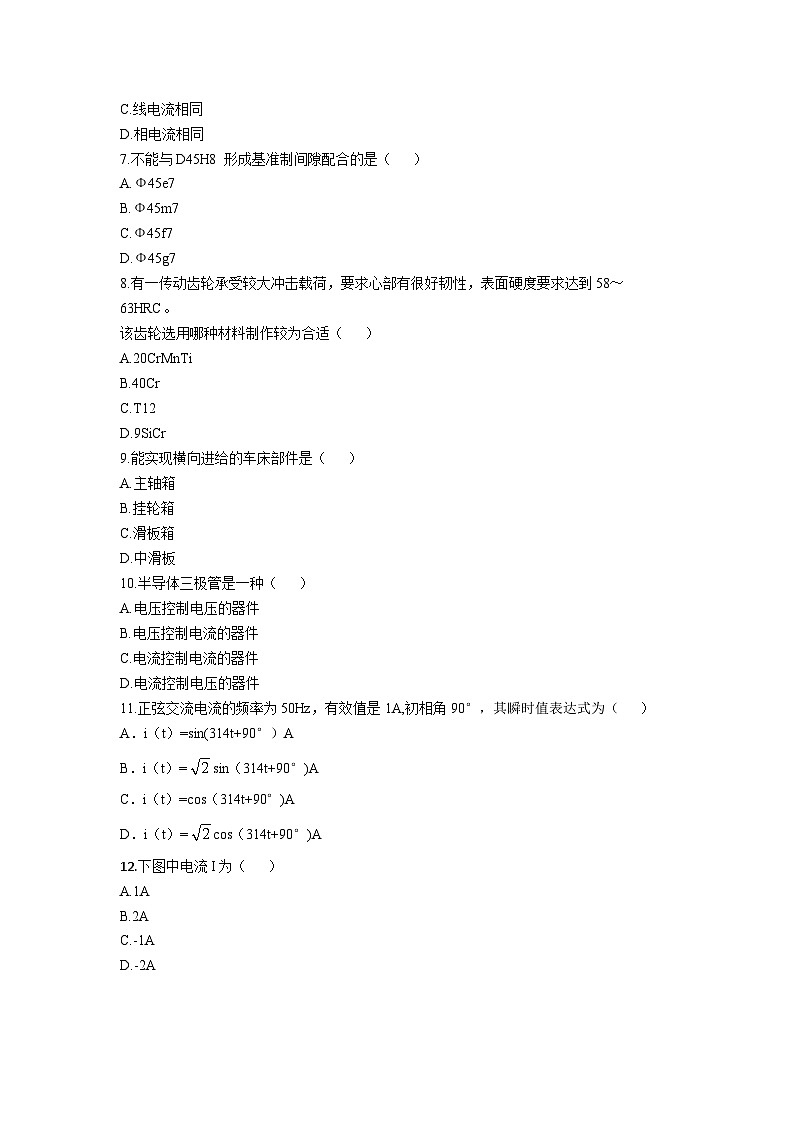

6.同一对称三相负载分别以星形和三角形连接到同一电源上，则（ ）
A.线电压相同
B.相电压相同
C.线电流相同
D.相电流相同
7.不能与D45H8 形成基准制间隙配合的是（ ）
A.Φ45e7
B.Φ45m7
C.Φ45f7
D.Φ45g7
8.有一传动齿轮承受较大冲击载荷，要求心部有很好韧性，表面硬度要求达到58～63HRC。
该齿轮选用哪种材料制作较为合适（ ）
A.20CrMnTi
B.40Cr
C.T12
D.9SiCr
9.能实现横向进给的车床部件是（ ）
A.主轴箱
B.挂轮箱
C.滑板箱
D.中滑板
10.半导体三极管是一种（ ）
A.电压控制电压的器件
B.电压控制电流的器件
C.电流控制电流的器件
D.电流控制电压的器件

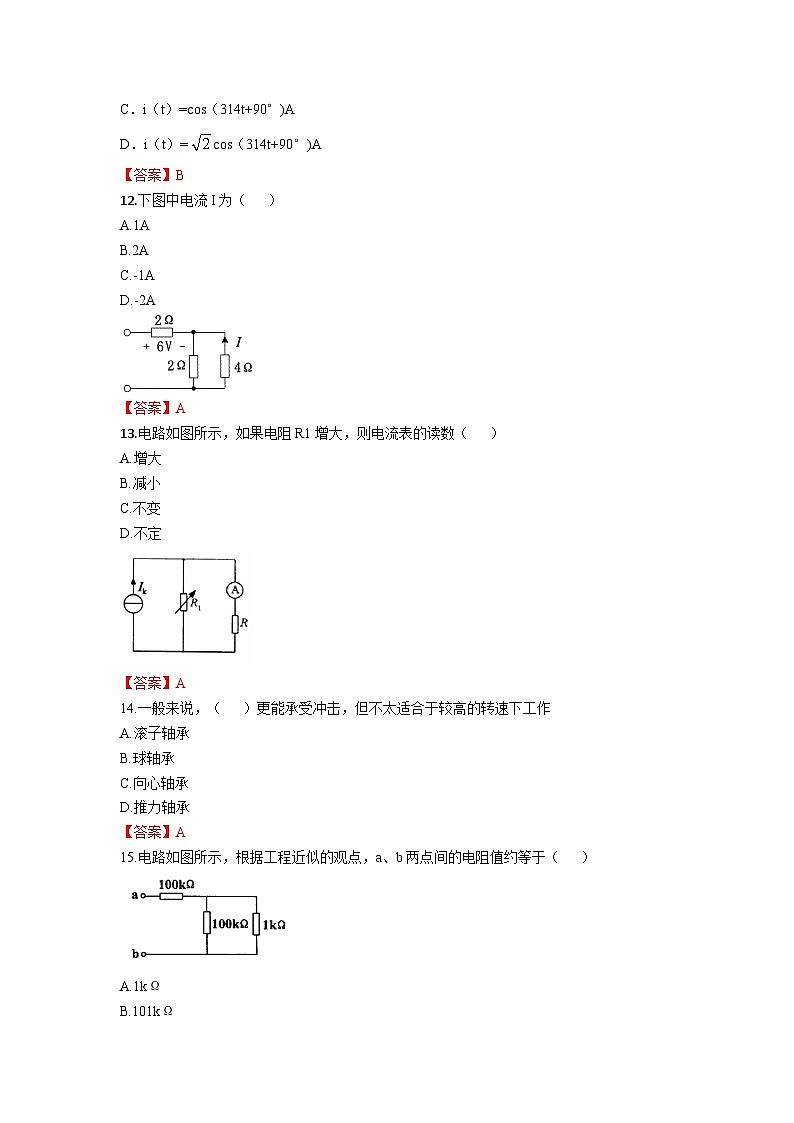

11.正弦交流电流的频率为50Hz，有效值是1A,初相角90°，其瞬时值表达式为（ ）
A．i（t）=sin(314t+90°）A
B．i（t）=sin（314t+90°)A
C．i（t）=cs（314t+90°)A
D．i（t）=cs（314t+90°)A
12.下图中电流I为（ ）
A.1A
B.2A
C.-1A
D.-2A
13.电路如图所示，如果电阻R1增大，则电流表的读数（ ）
A.增大
B.减小
C.不变
D.不定

14.一般来说，（ ）更能承受冲击，但不太适合于较高的转速下工作
A.滚子轴承
B.球轴承
C.向心轴承
D.推力轴承
15.电路如图所示，根据工程近似的观点，a、b两点间的电阻值约等于（ ）
A.1kΩ
B.101kΩ
C.200kΩ
D.201kΩ
16.已知物体的主视图和俯视图（如图所示），正确的左视图是（ ）

17.选择正确的轴测图（ ）
18.如图所示，已知主、俯视图，选择正确的左视图为（ ）
19.选择正确的螺纹画法（ ）
20.根据轴侧视图找出正确的三视图（ ）
二、双项选择题（本大题共5小题，每小题3分，少选、错选都不得分，共15分）
1.常用的蜗轮结构形式包括（ ）
A.齿圈式
B.螺柱联接式
C.部分浇铸式
D.圆柱式
2.根据工作原理不同，带传动可分为（ ）
A.摩擦带传动
B.啮合带传动
C.平带传动
D.V带传动
3.电感器在电路中的作用有（ ）等。
A.放大
B.整流
C.延迟
D.振荡
4.如果将电阻R1=400Ω、R2=100Ω的两只负载并联,并接在220V的电源上,下列说法正确的是（ ）
A.I1=0.5A、I2=2.2A
B.U1=U2=U=220V
C.R=100Ω
D.I=2.75A
5.关于纯电容电路电流与电压关系描述正确的是（ ）
A.相位相同
B.电流相位超前电压90°
C.频率相同
D.电压相位超前电流90°
三、填空题（每空1分，共40分）
1.射极输出器可以用作多级放大器的输入级，是因为射极输出器的_______。
2.共集放大电路（射极输出器）是因为信号从_______输出而得名。
3.画放大电路的交流通路时，电路中的电容应_______。
4.桥式整流和单相半波整流电路相比，在变压器副边电压相同的条件下，_______电路的输出电压平均值高了一倍。
5.电容滤波的特点是电路简单，输出电压较_______， 脉动较_______，但是外特性较差，有_______冲击。
6.单相桥式整流电路中，负载电阻为100Ω，输出电压平均值为10V，则流过每个整流二极管的平均电流为_______。
7.三相异步电动机的定子铁心是用薄的_______叠装而成，它是定子的_______路部分，其内表面冲有槽孔，用来嵌放_______。
8.三相异步电动机的转速取决于_______、_______和电源频率 f。
9.渐开线齿廓的形状取决于基园的大小，基圆半径越大，则齿廓的曲率半径_______，基圆半径无穷大时，齿廓曲线为_______，称之为_______。
10.轴向尺寸较大的刚性回转件，其质量分布不能近似认为在同一回转面内，故须进行_______，而轴向尺寸较小的刚性回转件仅需进行_______，两者的差别在于静平衡只需平衡_______；动平衡除此之外，还需平衡_______。
11.对于曲柄滑块机构，选择不同的构件为机架可演化为_______，曲柄摇块机构，_______。
12.常用的间歇运动机构有_______、槽轮机构、不完全齿轮机构、_______等。
13.直齿轮传动的正确啮合条件是：_______相等，_______相等。
14.一般而言，定轴轮系的传动比等于所有_______的连乘积除以所有_______的连乘积。
15.蜗杆传动的失效形式主要有_______、齿根折断、_______和过度磨损。
16.轴承代号30205是_______，其尺寸系列代号为_______，内径为25。
17.位置公差是指_______的位置对其_______的变动量。理想位置由_______确定。
18.在圆柱或圆锥表面上所形成的螺纹为_______。
19.螺纹的旋向有_______和_______两种。
20._______就是假想的用剖切平面，从机件适当位置将机件切开。剖切平面与机件接触的部分称为_______。
四、简述与计算题（本大题共11小题，每小题5分，共55分）
1.斜齿圆柱齿轮与直齿圆柱齿轮比较，啮合和传动特色是什么？
2.如何防止根切现象的发生？
3.什么是力矩？力矩有何特色？
4.根据如图所示接触器联锁的电动机正反转控制电路原理图，试完成以下要求：(1)把 电路原理图补画完整；(2)该电路是它是利用什么方法实现正反转控制功能的?(3)电路中标 有符号KM的电器是什么?标有符号FR的电器是什么?
5.如图所示机械压力机简图，电动机动力经V 带和齿轮传动传递给曲轴4,曲轴带动冲头6 对工件进行冲压。看懂简图，回答下列问题：
(1)根据承受载荷的特点，件1属于哪种类型的轴?
(2)件2和件3相啮合，构成哪种类型的运动副?
(3)件4、件5、件6和件7组成哪种平面四杆机构?该机构在压力机工作时有没有死点?
(4)该电动机与曲轴之间能不能保证准确的传动比?
6.图所示电路中，Ｕ相负载是一个220V、100W 的白炽灯， Ｖ相开路（Ｓ断开)， Ｗ相负载是一个220V、60W 的白炽灯，三相电源的线电压为380Ｖ.求：（1）各相电流和中性线电流.（2）中性线因故障断开时，各负载两端的电压.
7.已知:Z1=20，Z2=100，Z3 = Z4 = 40, Z4’=41, Z5 =39, 求：i13。
8.图为万用表的直流毫安挡电路。表头内阻Rg=280Ω，满标值电流Ig=0.6mA。要使其量程扩大为1mA、10mA、100mA，试求分流电阻R1、R2及R3。
9.如图所示电路，已知：电流表的读数为0.5A,R1=R3=6Ω,R4=5Ω，R2=12Ω求：(1)UAB;(2)R3消耗的功率P3。
10.用叠加原理求图所示电路的电流I3。已知US1=9V，US2=-9V,IS=9A,R1= R2= R3 =1Ω。
11.有一直流电源，其输出电压为110V、负载电阻为55Ω的直流负载，采用单相半波整流电路（不带滤波器）供电。试求变压器副边电压和输出电流的平均值，并计算二极管的电流ID和最高反向电压UDRM。
五、作图题（本大题共4小题，每小题10分，共40分）
补画俯视图
（1） （2）
（3） （4）
六、读图题（每空2分，共10分）
识读零件图，回答下列问题。
（1）该零件比例为_______，属于_______比例。
（2）该零件用了4个图形表达，分别是_______、_______、B向_______和一个移出断面图。
