考试时间150分钟 满分200分
班级 姓名 学号 成绩
一、单项选择题（本大题共20小题，每小题2分，共40分）
1.用n个触发器构成计数器，可得到最大计数长度是（ ）
A.n
B.2n
C.2n
D.2n-1
2.三相异步电动机的定子绕组通入三相对称交流电，在气隙中产生的磁场是（ ）
A.脉动磁场
B.恒定磁场
C.永久磁场
D.旋转磁场
3.某直流电路的电压为220伏，电阻为40欧，其电流为（ ）
A.5.5安
B.4.4安
C.1.8安
D.8.8安
4.6欧与3欧的两个电阻并联，它的等效电阻值应为（ ）
A.3欧
B.2欧
C.0.5欧
D.9欧
5.下列四种牌号的材料：①08F、②CrWMn、③40Cr、④T8,含碳量由小到大的顺序是（ ）
A.①→②→③→④
B.④→①→③→②
C.①→④→②→③
D.①→③→④→②

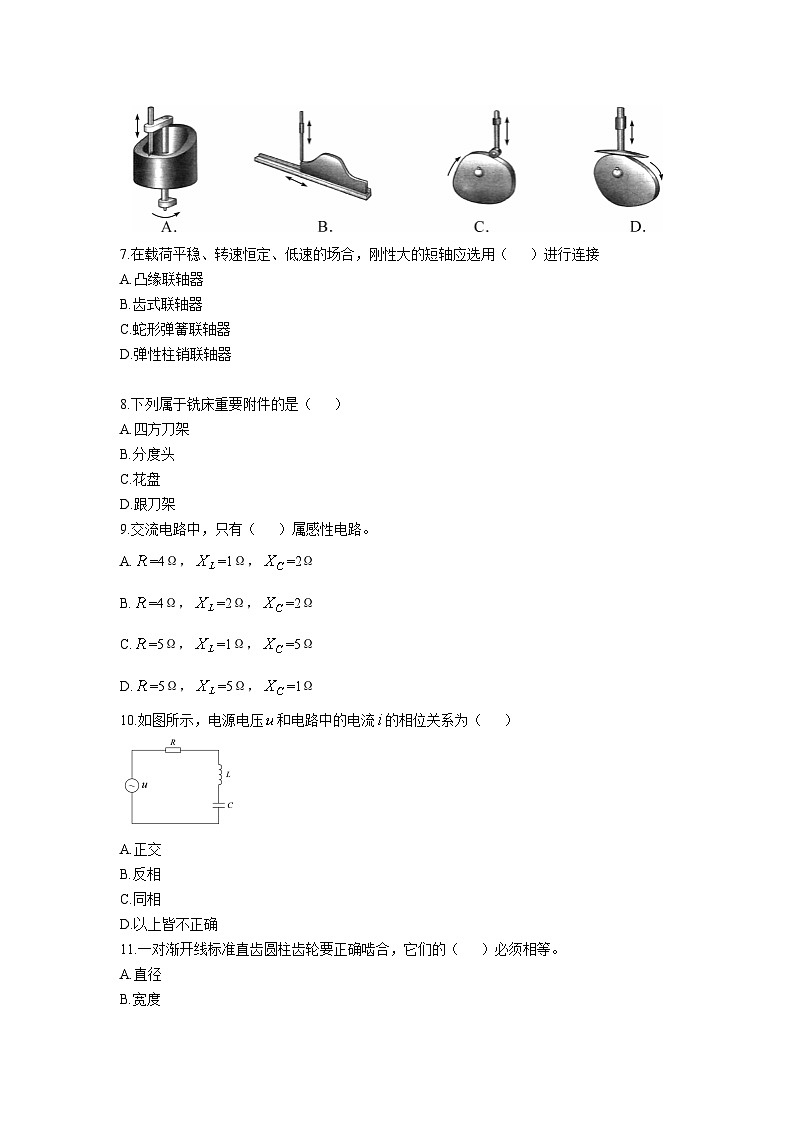

6.下图所示凸轮机构中，属于空间凸轮机构的是（ ）
7.在载荷平稳、转速恒定、低速的场合，刚性大的短轴应选用（ ）进行连接
A.凸缘联轴器
B.齿式联轴器
C.蛇形弹簧联轴器
D.弹性柱销联轴器
8.下列属于铣床重要附件的是（ ）
A.四方刀架
B.分度头
C.花盘
D.跟刀架
9.交流电路中，只有（ ）属感性电路。
A.=4Ω，=1Ω，=2Ω
B.=4Ω，=2Ω，=2Ω
C.=5Ω，=1Ω，=5Ω
D.=5Ω，=5Ω，=1Ω
10.如图所示，电源电压和电路中的电流的相位关系为（ ）
A.正交
B.反相
C.同相
D.以上皆不正确
11.一对渐开线标准直齿圆柱齿轮要正确啮合，它们的（ ）必须相等。
A.直径
B.宽度
C.齿数
D.模数

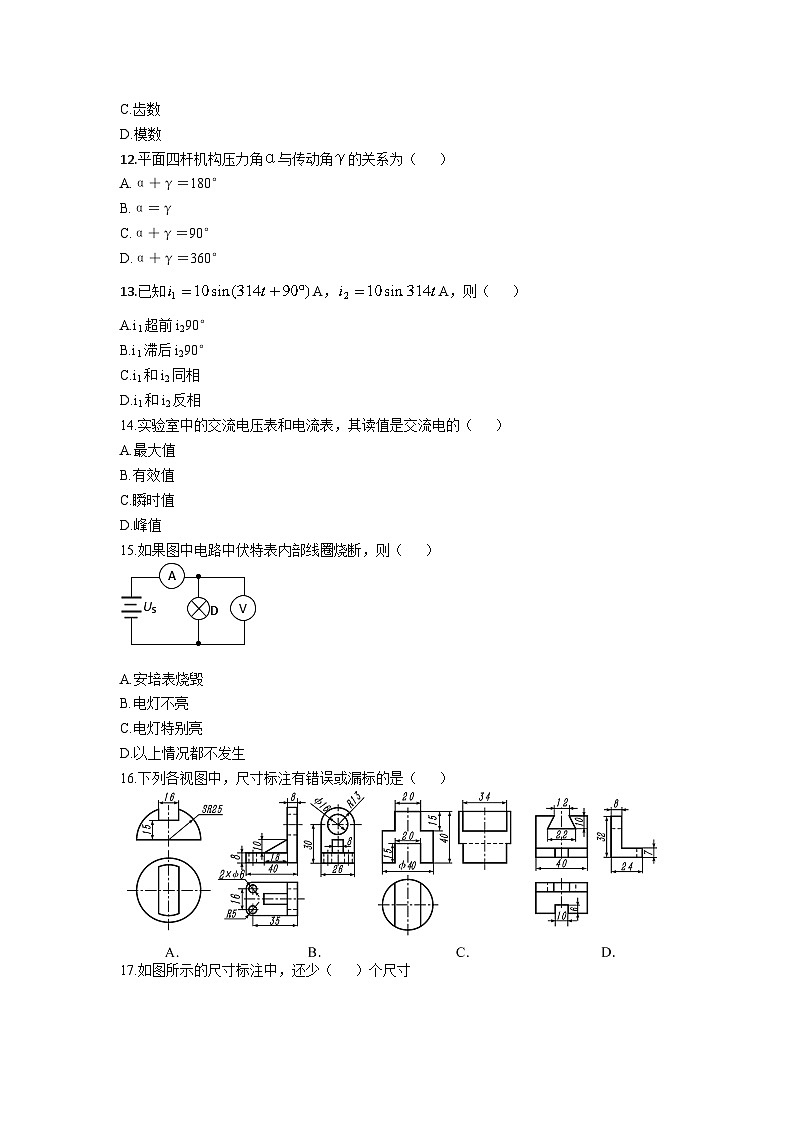

12.平面四杆机构压力角α与传动角γ的关系为（ ）
A.α＋γ＝180°
B.α＝γ
C.α＋γ＝90°
D.α＋γ＝360°
13.已知A，A，则（ ）
A.i1超前i290°
B.i1滞后i290°
C.i1和i2同相
D.i1和i2反相
14.实验室中的交流电压表和电流表，其读值是交流电的（ ）
A.最大值
B.有效值
C.瞬时值
D.峰值
15.如果图中电路中伏特表内部线圈烧断，则（ ）
US
A
V
D
A.安培表烧毁
B.电灯不亮
C.电灯特别亮
D.以上情况都不发生
16.下列各视图中，尺寸标注有错误或漏标的是（ ）

17.如图所示的尺寸标注中，还少（ ）个尺寸
A.3
B.4
C.5
D.6
18.下列三视图正确的是（ ）
19.根据主视图和俯视图，正确的左视图是（ ）
20.根据主、俯视图,判断左视图正确的是（ ）
二、双项选择题（本大题共5小题，每小题3分，少选、错选都不得分，共15分）
1.变压器作用是（ ）
A.电压变换
B.阻抗变换
C.频率变换
D.直电流变换
2.下列电路元件接在交流电源上,可以看成纯电阻电路的是（ ）
A.电感线圈
B.电容器
C.白炽灯
D.电阻炉
3.计算平面机构自由度时应注意的事项包括（ ）
A.有确定运动
B.复合铰链
C.局部自由度
D.机构的运动方向
4.下列关于速度瞬心的描述，正确的是（ ）
A.速度瞬心是两构件上瞬时速度相同的重合点
B.在速度瞬心上，两构件的相对速度不为零
C.在速度瞬心上，两构件的绝对速度相等
D.以上均不正确
5.平面四杆机构的演化方式包括（ ）
A.将转动副演化为齿轮副
B.改变运动副的尺寸
C.选择相同的构件为机架
D.改变构件的形状和运动尺寸
三、填空题（每空1分，共40分）
1.铰链四杆机构的三种基本形式：_______、_______、_______。
2.机构从动件受力方向与速度方向所夹的锐角称为_______，其余角称为_______,用于衡量机构传力性能。
3.标题栏应位于图纸的_______标题栏中的文字方向为看图方向。
4.锥度是指_______与_______的比，标注时符号的锥度方向应与所标锥度方向一致。
5.投影面的垂直面，具体又可分为_______、_______、_______。
6.在剖视图中，内螺纹的大径用_______表示，小径用_______表示，终止线用_______表示。不可见螺纹孔，其大径、小径和终止线都用_______表示。
7.标准公差是国家标准所列的用以确定_______的任一公差。
8.“等效”是指对_______以外的电路作用效果相同。
9.正弦交流电路中，电阻元件上的阻抗=_______。
10.对称三相电路中，三相总有功功率P=_______；三相总无功功率Q=_______；三相总视在功率S=_______。
11.为了使放大器带负载能力强，一般引入_______。
12.一个放大电路空载时，测得输出电压的有效值V，接上负载电阻后，测得V，则该放大电路的输出电阻=_______。
13.触发器按照逻辑功能的不同可以分为_______、_______、_______、_______等几类。
14.将2004个“1”异或起来得到的结果是_______。
15.链传动的主要无效形式有：_______和_______。
16.戴维南等效电路是指一个电阻和一个_______的串联组合，电压源的电压等于原有源二端网络的_______。
17.转动轴承轴系两头固定支承方式常用在_______和_______时。
18.液压传动系统由_______、执行部分、_______和协助部分构成。
19.轴承6308，其代号表示的意义为_______，中系列，内径为_______，一般级。
20.平面连杆机构的行程速比系数K=1.25 是指工作与返回时间之比为_______，均匀速比为_______。
四、简述与计算题（本大题共11小题，每小题5分，共55分）
1.在下图中，设A1、A2、A3和A4均为理想运放：A1、A2、A3、A4各组成何种基本运算电路？
2.如何判断四杆机构能否有急回性质？极位夹角θ与急回性质有何关系？
3.依据工作机所需的功率选择电机应注意什么原则？
4.分析如图所示的机械传动机构，回答下列问题。
(1)该传动机构由哪两种基本机构组成?
(2)若件1匀速转动，件3是否存在急回特性?
(3)件3的名称是什么?件4做什么运动?
5.如图所示螺旋机构，由机架3、螺杆1和螺母2组成，螺杆1上A、B 两处螺纹导程 分别为PhA=2mm,PhB=3mm;螺杆1的运动方向如图所示，当螺杆1转一转时，发现螺母 2相对机架3的移动距离为1mm, 试回答：(1)判断该螺旋机构的类型?(2)判断螺母2的移动方向?(3)为实现螺母2的快速移动，螺杆1上A 、B两处螺纹应如何配置?
6.如图所示电路中，试求：
（1)开关S断开时A点的电位。
（2)开关S闭合时A点的电位。
（3）开关S闭合时A、B两点电压UAB。
7.图所示并联电路中，R1=50Ω，R2=40Ω,R3=80Ω,L=52.9mH，C= 24μF，接到电压为 的电源上,试求各支路电流.
8.计算图示机构的自由度，判定机构运动是否确定。
9.按标准中心距安装的一对外啮合标准齿轮，中心距a=198mm，小齿轮顶圆直径da1=72mm，z1=22，α= 20°。 求大齿轮的模数m、齿顶高ha、齿距p、分度圆直径d2和齿数z2。
10.某传动机构如图所示，要求：
1）画出Ⅱ轴和Ⅲ轴的转向
2）为使Ⅱ轴所受轴向力为最小，试画出斜齿轮3、4的螺旋方向
3）分别画出锥齿轮1、2在啮合点C处的圆周力Ft、轴向力Fa及径向力Fr的方向
11.单相半波可控整流电路，电阻性负载。要求输出的直流平均电压为50～92V之间连续可调，最大输出直流电流为30A，由交流220V供电，求①晶闸管控制角应有的调整范围为多少？②选择晶闸管的型号规格（安全余量取2倍，=1.66）。
五、作图题（本大题共4小题，每小题10分，共40分）
根据所给立体图，补相应三视图的缺线。
六、读图题（每空2分，共10分）
识读如图所示的零件图，回答下列问题。
（1）该零件采用的比例是_______，属于_______比例。
（2）零件采用了_______个基本视图，为表达圆筒上的通孔和螺纹孔，采用了_______视图。
（3）2×M10—7H中，7H表示_______。（1）
（2）
（3）
（4）
