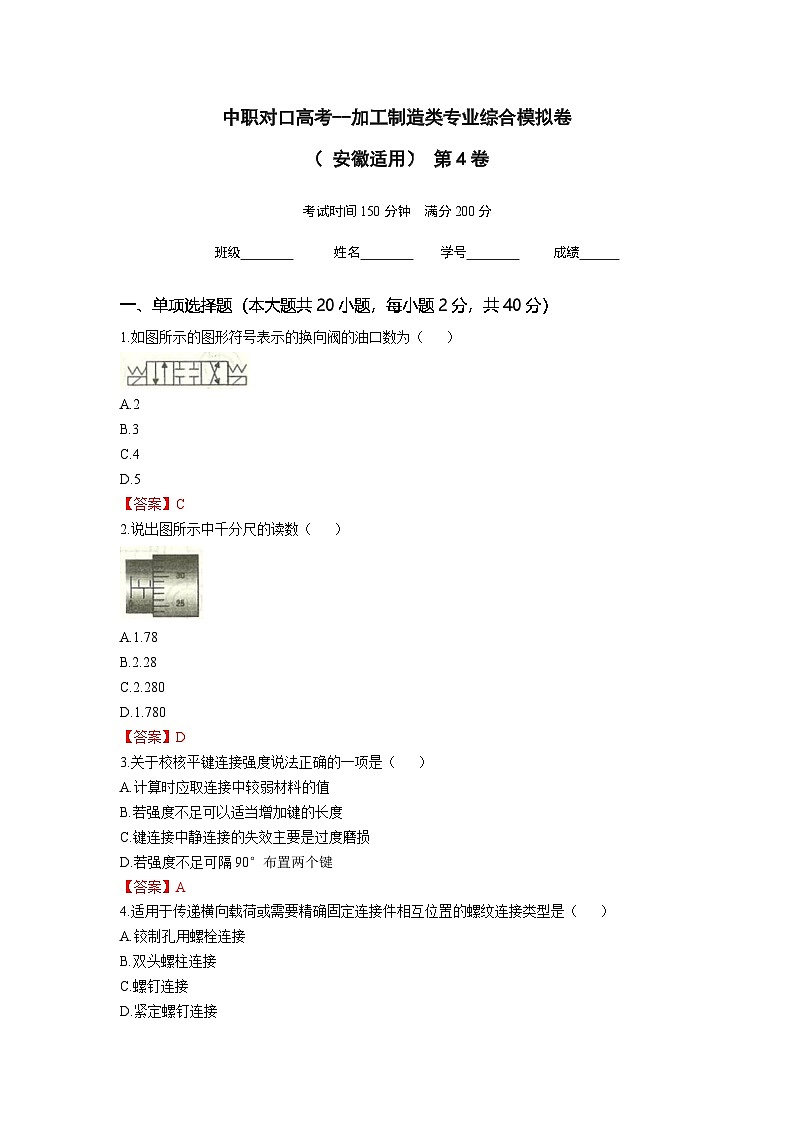

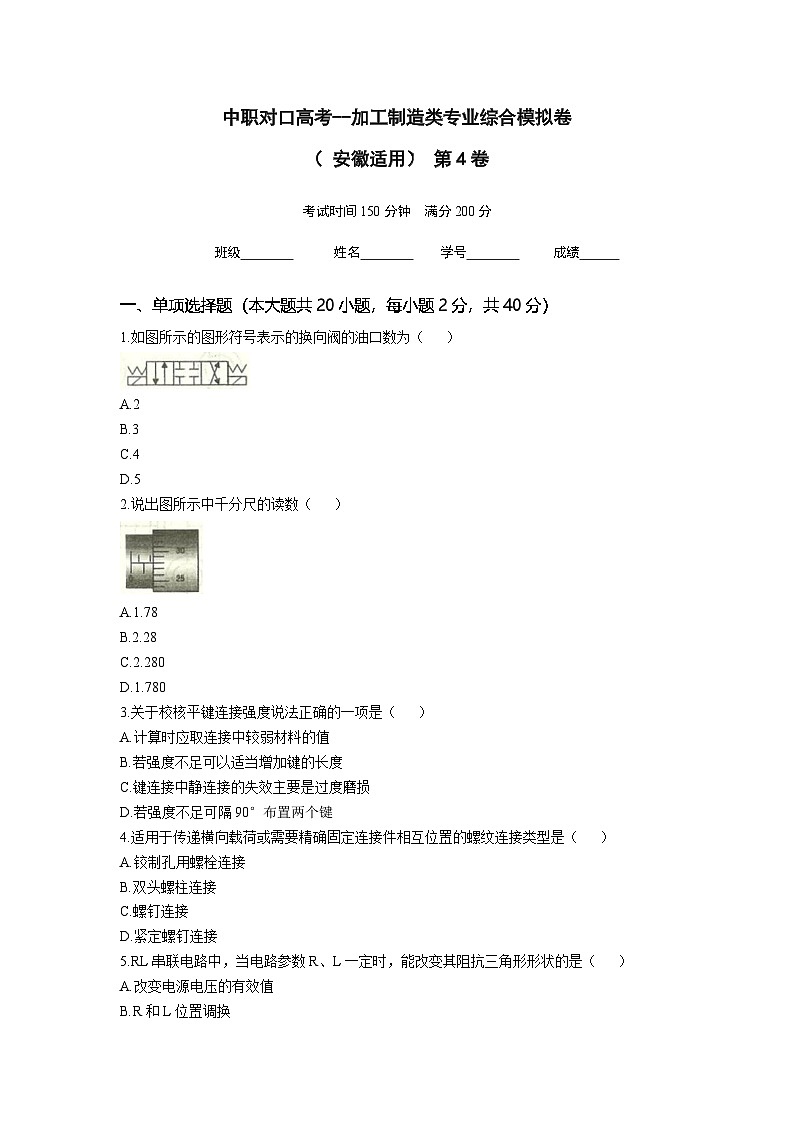

中职对口高考--加工制造类专业综合模拟卷（ 安徽适用） 第4卷（原卷版+答案版）

这是一份中职对口高考--加工制造类专业综合模拟卷（ 安徽适用） 第4卷（原卷版+答案版），文件包含中职对口高考--加工制造类专业综合模拟卷安徽适用第4卷原卷版docx、中职对口高考--加工制造类专业综合模拟卷安徽适用第4卷答案版docx等2份试卷配套教学资源，其中试卷共24页， 欢迎下载使用。
考试时间150分钟 满分200分
班级 姓名 学号 成绩
一、单项选择题（本大题共20小题，每小题2分，共40分）
1.如图所示的图形符号表示的换向阀的油口数为（ ）
A.2
B.3
C.4
D.5
2.说出图所示中千分尺的读数（ ）



3.关于校核平键连接强度说法正确的一项是（ ）
A.计算时应取连接中较弱材料的值
B.若强度不足可以适当增加键的长度
C.键连接中静连接的失效主要是过度磨损
D.若强度不足可隔90°布置两个键
4.适用于传递横向载荷或需要精确固定连接件相互位置的螺纹连接类型是（ ）
A.铰制孔用螺栓连接
B.双头螺柱连接
C.螺钉连接
D.紧定螺钉连接

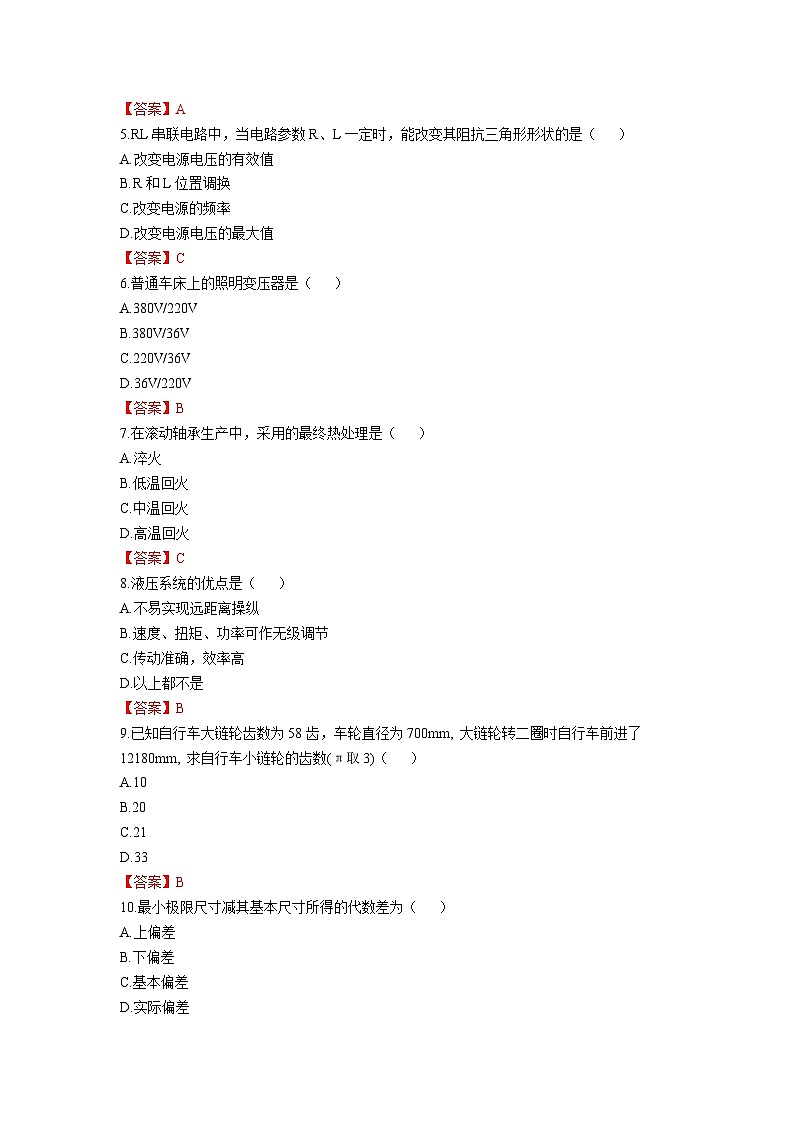

5.RL串联电路中，当电路参数R、L一定时，能改变其阻抗三角形形状的是（ ）
A.改变电源电压的有效值
B.R和L位置调换

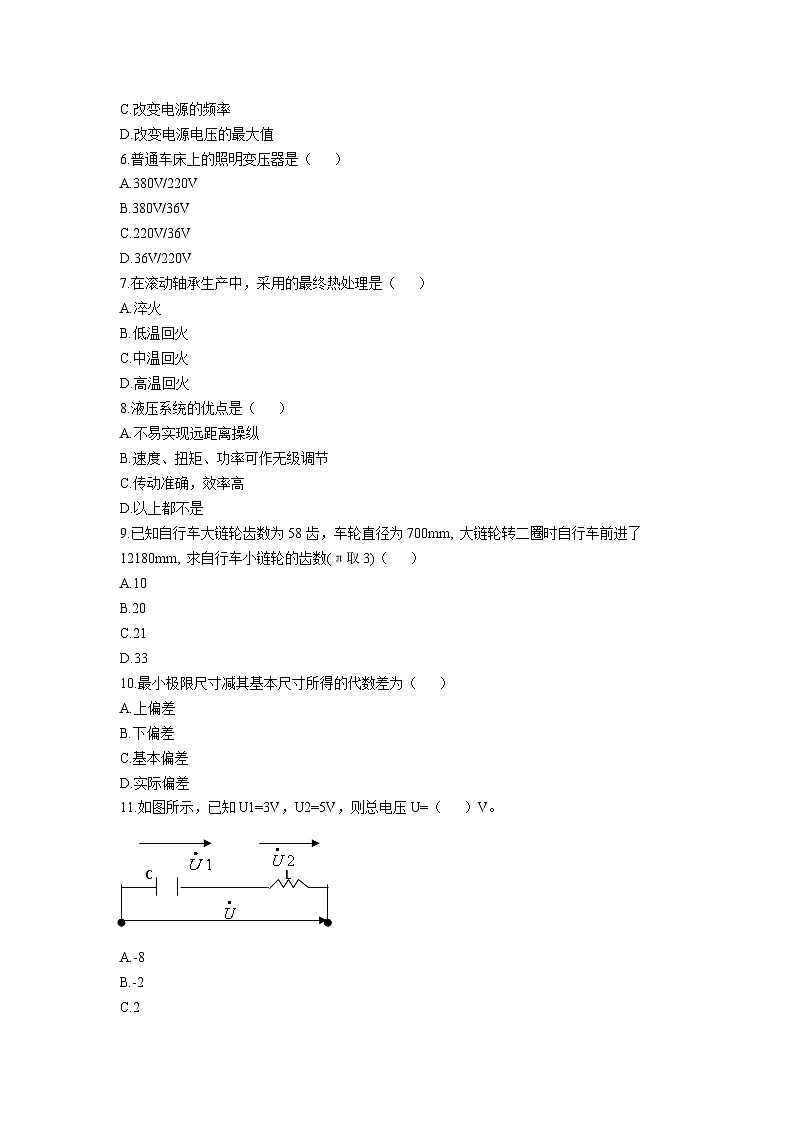

C.改变电源的频率
D.改变电源电压的最大值
6.普通车床上的照明变压器是（ ）
A.380V/220V
B.380V/36V
C.220V/36V
D.36V/220V
7.在滚动轴承生产中，采用的最终热处理是（ ）
A.淬火
B.低温回火
C.中温回火
D.高温回火
8.液压系统的优点是（ ）
A.不易实现远距离操纵
B.速度、扭矩、功率可作无级调节
C.传动准确，效率高
D.以上都不是
9.已知自行车大链轮齿数为58齿，车轮直径为700mm, 大链轮转二圈时自行车前进了
12180mm, 求自行车小链轮的齿数(π取3)（ ）
A.10
B.20
C.21
D.33
10.最小极限尺寸减其基本尺寸所得的代数差为（ ）
A.上偏差
B.下偏差
C.基本偏差
D.实际偏差

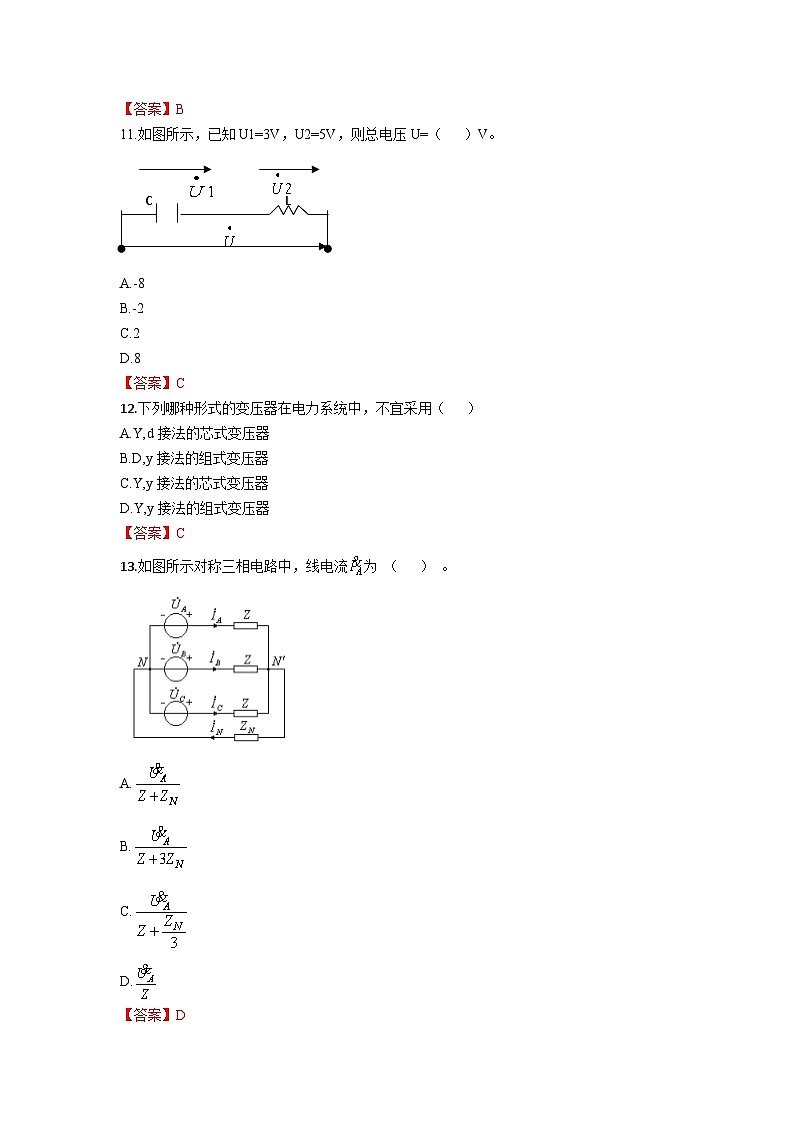

11.如图所示，已知U1=3V，U2=5V，则总电压U=（ ）V。
C L
A.-8
B.-2
C.2
D.8
12.下列哪种形式的变压器在电力系统中，不宜采用（ ）
A.Y,d接法的芯式变压器
B.D,y接法的组式变压器
C.Y,y接法的芯式变压器
D.Y,y接法的组式变压器
13.如图所示对称三相电路中，线电流为 （ ） 。
A.
B.
C.
D.
14. 的相位差是 （ ）
A.30°
B.0°
C.-30°
D.无法确定
15.关于交流电的有效值，下列说法正确的是（ ）
A.最大值是有效值的1.732倍
B.有效值是最大值的1.414倍
C.最大值为311V的正弦交流电压，就其热效应而言，相当于一个220V的直流电压
D.最大值为311V的正弦交流电，可以用220V的直流电代替
16.根据已知视图，选择正确的左视图（ ）

17.下图所示，截交线画法错误的是（ ）
18.用一侧垂面截切图示位置放置的圆锥，仅与圆锥面相交（不过锥顶），截交线的空间形状为（ ）
A.双曲线
B.椭圆
C.圆
D.三角形
19.选择正确的左视图（ ）
20.已知主、俯视图，选择正确的左视图（ ）
二、双项选择题（本大题共5小题，每小题3分，少选、错选都不得分，共15分）
1.机构中常见的低副包括（ ）
A.转动副
B.移动副
C.凸轮副
D.齿轮副
2.按从动件形状来分类，凸轮机构可分为（ ）
A.尖顶从动件凸轮机构
B.直动从动件凸轮机构
C.平底从动件凸轮机构
D.匀速从动件凸轮机构
3.下列属于手动电器的是（ ）
A.组合开关
B.闸刀开关
C.空气断路器
D.保险丝
4.在三相异步电动机正反转控制电路中互锁的方法有（ ）
A.手动互锁
B.自带互锁
C.电气互锁
D.双重互锁
5.电容器的成品上一般都标注的有（ ）
A.允许误差
B.电阻
C.额定工作电流
D.额定工作电压
三、填空题（每空1分，共40分）
1.与一个投影面平行，与其他两个投影面倾斜的直线，称为投影面的_______，具体又可分为_______、_______、。
2.空间两直线的相对位置有_______、相交、三种。
3.最常用的轴测图为_______和_______。
4.斜二测图的轴间角为_______度，轴向伸缩系数为_______。
5.正等测图的轴间角为_______度，轴向伸缩系数为_______。
6.曲面体的截交线通常为空间曲线或平面曲线和_______，求作相贯线的基本思路为求作两相交回转体表面上一系列共有点。
7.角度的尺寸数字一律按_______位置书写。当任何图线穿过尺寸数字时都必须断开。
8.当升角λ
