人教版九年级物理讲义+练习+测试17.8第17章《欧姆定律》单元测试练习(A卷)(原卷版+解析)

这是一份人教版九年级物理讲义+练习+测试17.8第17章《欧姆定律》单元测试练习(A卷)(原卷版+解析)，共34页。

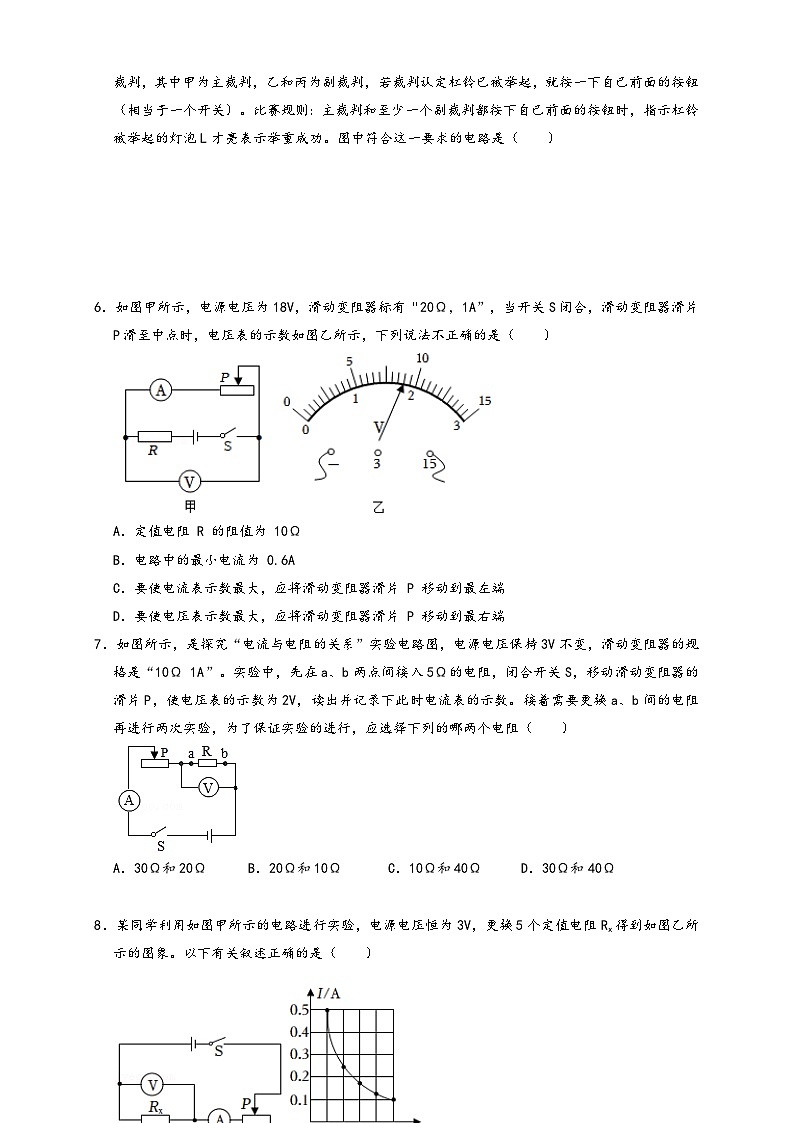

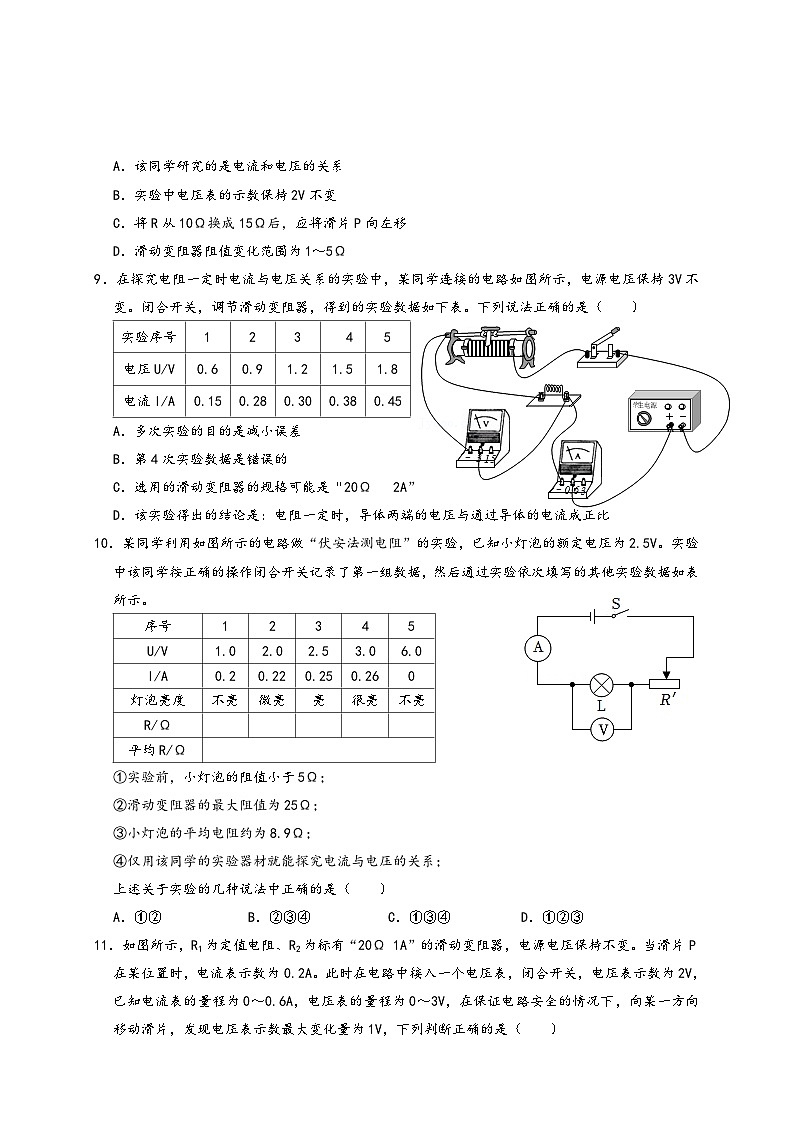

人教版 八年级物理上册 第17章 《欧姆定律》单元测试（A卷）（时间：90min 满分：100分）姓名： 学校： 分数： 一、选择题（每小题只有一个选项最符合题意，每小题3分，共12小题，共计36分）：1．下列有关数据符合实际的是（　　）A．一节新干电池的电压约为1.5V B．家用空调的电流约为0.5AC．对人体安全的电压不高于220V D．物理实验室中一根导线的电阻约为1kΩ2．关于电流、电压和电阻，下列说法正确的是（　　）A．导体电阻大小与导体材料、长度和横截面积都有关系B．导体中通过的电流越大，它的电阻越小C．电压使导体中产生大量自由电子D．根据公式R=UI可知，导体的电阻跟它两端的电压成正比，跟通过它的电流成反比3．在如图所示的电路中，电源电压保持不变，开关闭合后，滑动变阻器的沿片向右移动时，三个电表的示数变化情况正确的是（　　）A．A的示数变小，V1的示数不变，V2的示数变小B．A的示数变大，V1的示数变大，V2的示数变小C．A的示数变小，V1的示数不变，V2示数与A示数的比值变大D．A的示数变大，V1的示数变小，V2示数与A示数的乘积不变4．如图所示电路中，电源电压恒定。闭合开关，电路正常工作一段时间后，灯泡L突然熄火，电路中只有两个电表有示数。电阻R或灯泡L仅有一个出现了故障，其它元件均完好。下列说法中（　　）①可能灯泡L断路②可能灯泡L短路③可能电阻R断路④可能电阻R短路A．只有①②正确 B．只有③④正确 C．只有②④正确 D．只有①③正确5．中国举重队在刚结束的东京奥运会上取得7金1银的优异成绩。在举重比赛中有甲、乙、丙三个裁判，其中甲为主裁判，乙和丙为副裁判，若裁判认定杠铃已被举起，就按一下自己前面的按钮（相当于一个开关）。比赛规则：主裁判和至少一个副裁判都按下自己前面的按钮时，指示杠铃被举起的灯泡L才亮表示举重成功。图中符合这一要求的电路是（　　）6．如图甲所示，电源电压为18V，滑动变阻器标有“20Ω，1A”，当开关S闭合，滑动变阻器滑片P滑至中点时，电压表的示数如图乙所示，下列说法不正确的是（　　）A．定值电阻 R 的阻值为 10ΩB．电路中的最小电流为 0.6AC．要使电流表示数最大，应将滑动变阻器滑片 P 移动到最左端D．要使电压表示数最大，应将滑动变阻器滑片 P 移动到最右端7．如图所示，是探究“电流与电阻的关系”实验电路图，电源电压保持3V不变，滑动变阻器的规格是“10Ω 1A”。实验中，先在a、b两点间接入5Ω的电阻，闭合开关S，移动滑动变阻器的滑片P，使电压表的示数为2V，读出并记录下此时电流表的示数。接着需要更换a、b间的电阻再进行两次实验，为了保证实验的进行，应选择下列的哪两个电阻（　　）A．30Ω和20Ω B．20Ω和10Ω C．10Ω和40Ω D．30Ω和40Ω8．某同学利用如图甲所示的电路进行实验，电源电压恒为3V，更换5个定值电阻Rx得到如图乙所示的图象。以下有关叙述正确的是（　　）A．该同学研究的是电流和电压的关系B．实验中电压表的示数保持2V不变C．将R从10Ω换成15Ω后，应将滑片P向左移D．滑动变阻器阻值变化范围为1～5Ω9．在探究电阻一定时电流与电压关系的实验中，某同学连接的电路如图所示，电源电压保持3V不变。闭合开关，调节滑动变阻器，得到的实验数据如下表。下列说法正确的是（　　）A．多次实验的目的是减小误差B．第4次实验数据是错误的C．选用的滑动变阻器的规格可能是“20Ω 2A”D．该实验得出的结论是：电阻一定时，导体两端的电压与通过导体的电流成正比10．某同学利用如图所示的电路做“伏安法测电阻”的实验，已知小灯泡的额定电压为2.5V。实验中该同学按正确的操作闭合开关记录了第一组数据，然后通过实验依次填写的其他实验数据如表所示。①实验前，小灯泡的阻值小于5Ω；②滑动变阻器的最大阻值为25Ω；③小灯泡的平均电阻约为8.9Ω；④仅用该同学的实验器材就能探究电流与电压的关系；上述关于实验的几种说法中正确的是（　　）A．①② B．②③④ C．①③④ D．①②③11．如图所示，R1为定值电阻、R2为标有“20Ω 1A”的滑动变阻器，电源电压保持不变。当滑片P在某位置时，电流表示数为0.2A。此时在电路中接入一个电压表，闭合开关，电压表示数为2V，已知电流表的量程为0～0.6A，电压表的量程为0～3V，在保证电路安全的情况下，向某一方向移动滑片，发现电压表示数最大变化量为1V，下列判断正确的是（　　）①若电压表接在R1两端且滑片向左滑动，则电源电压可能为6V且R1＝10Ω②若电压表接在R1两端且滑片向右滑动，则电源电压只能为3V且R1＝10Ω③若电压表接在R2两端且滑片向左滑动，则电源电压只能为2.5V且R1＝2.5Ω④若电压表接在R2两端且滑片向右滑动，则电源电压只能为6V且R1＝20ΩA．仅①③ B．仅②④ C．仅①②③ D．①②③④12．电路如图甲所示，电源电压保持不变，定值电阻R1标有“xΩ 0.5A”，自制迷你电阻箱R2上标有“yΩ 1A”，电流表的量程为“0～0.6A”，两个电压表量程都是“0～15V”，在保证电路各个元件都安全的前提下，改变电阻箱阻值，利用得到的数据绘制图像。图乙为某电压表与电流表示数变化的关系图，图丙是某电压表与某电阻阻值的关系图。根据图中数据，判断下列说法正确的是（　　）A．R1标的x为20B．图丙的电压表是V2C．电压表V2示数范围为1V～4VD．电流表示数范围为0.1A～0.5A二、填空题（每空1分，共10小题，共计20分）：13．一个定值电阻接在某段电路中，当电压为1.5V时，通过的电流为0.15A，当电压增大为原来的2倍时，则流过导体的电流为　 　，定值电阻的阻值为　 　。14．如图是R1、R2两电阻的电流与电压关系图象，由图可知，若将两电阻并联后接在3V电源两端，干路电流为　 　A，若将两电阻串联，则两电阻电压U1：U2＝　 　。15．如图所示，电源电压恒定不变，当开关闭合，将滑动变阻器的滑片P向右移动一小段距离的过程中，电压表的示数将　 　，电流表示数将　 　（均选填“变大”“不变”或“变小”）。16．如图甲所示电路闭合开关S，电流表A1、A2的偏转角度相同如图乙所示。已知定值电阻R1＝5Ω，则电源电压为　 　V，R1：R2＝　 　。17．如图所示的电路中，已知电阻R1：R2＝1：3．如果甲、乙两表均为电压表，当开关S闭合时，此时，两表的示数之比U甲：U乙＝　 　如果甲、乙两表均为电流表，当开关S断开时，两表的示数之比I甲：I乙＝　 　。18．甲、乙两灯的I﹣U图象如图所示。将甲、乙两灯并联接在电压为2V的电源两端时，甲、乙两灯的电阻之比为　 　；将甲、乙两灯串联接在电压为8V的电源两端时，甲、乙两灯两端电压之比为　 　。19．在测电阻的实验中，小明发现电流表已损坏，于是他设计了如图所示的电路来测量Rx的阻值，已知电源电压为12V，R1的阻值为10Ω，开关闭合后，当R2的滑片位于最左端时，电压表的示数为5V，则待测电阻Rx的阻值为　 　Ω。调节滑动变阻器滑片，使电压表的示数变为3V，则R2接入电路中的阻值为　 　Ω。20．在图甲所示的电路中，电源电压为9V，电阻R1的阻值为10Ω，闭合开关S，电压表的示数为5V。现用电阻R0替换电阻R1、R2中的一个，替换后，发现两电表的示数均变大，且电流表指针正好达某量程的最大值，如图乙所示，请判断R0所替换的电阻是　 　（选填“R1”或“R2”），电阻R0的阻值为　 　Ω。21．如图所示，电源电压8V保持不变，电流表的量程为0～0.6A，电压表的量程为0～15V，定值电阻R1＝20Ω，滑动变阻器R2的规格为“100Ω 1A”。闭合开关S3，断开S1、S2，滑动变阻器的滑片置于中点位置时，电压表的示数为4V，定值电阻R3的阻值　 　Ω；闭合开关S1、S2和S3，在保证电路安全的情况下，滑动变阻器R2允许接入的最小阻值为　 　Ω。22．在物理兴趣小组的活动中，小桂按如图所示的电路图连接电路，电源电压恒定为10V，R0为滑动变阻器，R、Rx为定值电阻，且R＜Rx，R＝15Ω。闭合开关S前，应将R0的滑片移动至最　 　（选填“左”或“右”）端；闭合开关S，将滑片移至某点固定不动，当开关S1由a点切换到b点时，电压表示数变化了0.5V，电流表示数变化了0.1A，则Rx＝　 　Ω。三、实验探究题（每空1分，共3小题，共计22分）：23．在探究“电流与电阻的关系”的实验中，小赵同学选择了5Ω、10Ω、15Ω、20Ω、25Ω定值电阻各一个进行实验，电源电压恒为6V。（1）请用笔画线代替导线将图中未完成的电路完成。（要求：当滑片向右移动时电流表示数变大，导线不能交叉）（2）实验中闭合开关移动滑动变阻器的滑片，小赵发现当电流表示数增大时，电压表示数反而减小。造成这一现象的原因可能是　 　。（3）确认电路连接无误后，小赵将5Ω定值电阻接入电路后，闭合开关进行实验，调节滑动变阻器的滑片，使电流表的示数为0.5A；更换阻值为10Ω的电阻后为正确进行实验得出实验结论，下一步应将滑动变阻器的滑片向　 　滑动（选填“左”或“右”）。将5Ω定值电阻更换为10Ω定值电阻后，在不改变电路连接的情况下如果保持滑片位置不动电压表的指针会　 　。（4）小赵依次接入5Ω、10Ω、15Ω、20Ω、25Ω五个定值电阻，调节滑动变阻器的滑片，保持电压表示数不变，记下电流表的示数。实验中他接入10Ω和25Ω定值电阻时，电路中两次的电流之比为　 　。（5）实验室有以下规格的滑动变阻器，要完成上述实验，小赵所选用的滑动变阻器应是　 　。（填写选项字母即可）A.20Ω 0.3A B.20Ω 0.5A C.50Ω 0.3A D.50Ω 0.5A（6）小赵完成实验后继续探究电流跟电压的关系，他调节滑动变阻器，测出通过定值电阻R的电流和对应的电压如下表所示。分析数据发现电流与电压不成正比，检查两表均无故障，你认为可能的原因是　 　。通过分析数据此时选用的定值电阻的阻值是　 　Ω。24．如图甲是用伏安法测一只阻值未知的定值电阻Rx阻值的实物电路，电源电压恒为4.5V。（1）图甲中有一根导线连接错误，请在该导线上画“×”并在图上改正（所画的导线用实线且不能交叉）；（2）改正电路后，闭合开关，发现电压表示数接近4.5V，电流表示数接近0，其原因可能是　　（填字母）；A．滑动变阻器断路 B．Rx断路 C．Rx短路（3）故障排除后，移动滑片，当电压表示数为2.4V时，电流表示数如图乙所示，则待测电阻Rx＝　 　Ω；（4）现有三组数据如表所示，分析可知，实验中应选择最大阻值为　 　的滑动变阻器；A．10Ω B．20Ω C．50Ω（5）图丙是能巧测Rx阻值的实验电路，图中R为电阻箱。请在空白处填上适当内容。①将开关接b，调节电阻箱和滑动变阻器滑片P至适当位置，记下电流表的示数I和电阻箱R的阻值R1；②将开关接a，调节　 　，保持　 　不变，记下　 　；③则Rx＝　 　（用已知量和测量量表示）。25．小明用如图所示的电路探究“电流跟电阻的关系”，实验器材有：学生电源（4V不变），电流表、电压表、定值电阻3只（5Ω、10Ω、25Ω各一只），滑动变阻器A（20Ω 1A）、B（50Ω 1A），开关、导线若干。如图是小明未完成连接的实验电路。（1）用笔画线代替导线，完成甲图中实验电路的连接，要求滑动变阻器滑片向左移动时，电流表示数增大。（2）将5Ω的电阻接入电路，闭合开关。移动滑片P发现电压表有示数，电流表始终无示数，其原因可能是定值电阻　 　（选填“断路”或“短路”）；排除故障后，继续实验。将10Ω的电阻接入电路中，调节滑动变阻器，使电压表示数为U0，电流表示数如图乙，此时电流为　 　A。（3）用25Ω的电阻替换10Ω的电阻时，应将滑动变阻器的滑片向　 　（选填“左”或“右”）移动，使得电压表的示数为　 　V；为了利用这3个电阻进行实验，应当选择　 　（选填“A”或“B”）滑动变阻器接入电路。（4）实验完毕，小明记录了如表的数据，由此可以得到结论：导体两端电压一定时，导体中的电流与导体的电阻成　 　比。（5）利用原有器材继续进行刚才的探究实验。在保持上一次实验中，定值电阻两端电压U0不变的情况下，我们可以在该电路两端加的最大电源电压为　 　V。四、计算题（第26题6分，第27题8分，第28题8分，共3小题，共计22分）：26．如图所示的电路中，电源电压不变，电阻R1的电阻为30Ω，当只闭合开关S1，电流表的示数为0.1A；当开关S1、S2均闭合时，电流表的示数变为0.3A。求：（1）电源电压；（2）电阻R2的阻值。27．如图甲、乙是某物理兴趣小组，设计的简易坐位体前屈测试仪的测试示意图、简化原理图。在测试中，测试的同学向前推动测试仪的滑块实际上是移动滑动变阻器的滑片，电压表的示数用来反映被测试者的成绩。电源电压恒为6V，电压表量程0～3V，电流表量程0～0.6A，滑动变阻器R1标有“15Ω 1A”，滑片P每移动1cm，R1的电阻变化0.5Ω，定值电阻R2＝20Ω。求：（1）当滑片P位于最左端时，电流表的示数；（2）某同学测试时，从最左端推动滑片P向右移动20cm，此时电压表的示数；（3）若既能保证电路各元件的安全，又能使滑片P移动到最右端，则选取R2时，其阻值不能小于多少？28．如图甲所示，足够高的柱形储水箱，上端开口横截面积为60cm2，下层底面积为100cm2，在其底部紧密嵌入一个压敏电阻Rx（上表面与水接触并涂有绝缘漆，其阻值与Rx上表面受到的压强关系如图乙所示），Rx所在电路的电源电压为20V，A为水位指示表（由量程为0～0.6A的电流表改成）。现用弹簧测力计吊着底面积为50cm2的长方体，从底面刚好贴着水面开始缓慢浸入水中，直至物体静止在容器底部，长方体未与Rx接触；图丙是水对容器底部的压强p与长方体下表面浸入水中深度h的图像。g＝10N/kg求：（1）未放长方体时，水箱中水的深度；（2）当电流表的示数为0.16A时，储水箱底部受到的液体压力；（3）长方体浸没时，电流表的示数。题型选择题填空作图题实验题计算题总计题数12103328小题分数36202222100分得分实验序号　1　2　3　　45　电压U/V　0.6　0.9　1.2　1.5　1.8　电流I/A　0.15　0.28　0.30　0.38　0.45　序号12345U/V1.02.02.53.06.0I/A0.20.220.250.260灯泡亮度不亮微亮亮很亮不亮R/Ω平均R/Ω电压U/V11.522.53电流I/A0.140.190.240.290.34实验次数电压U/V电流I/A电阻R/Ω11.00.1021.50.1533.00.30实验次数123电阻R/Ω51025电流I/A0.40.08人教版 八年级物理上册 第17章 《欧姆定律》单元测试（A卷）（时间：90min 满分：100分）姓名： 学校： 分数： 一、选择题（每小题只有一个选项最符合题意，每小题3分，共12小题，共计36分）：1．下列有关数据符合实际的是（　　）A．一节新干电池的电压约为1.5V B．家用空调的电流约为0.5AC．对人体安全的电压不高于220V D．物理实验室中一根导线的电阻约为1kΩ【答案】A【解析】解：A、一节新干电池的电压是1.5V，故A符合实际；B、家用空调的电流约为5A，故B不符合实际；C、对人体安全的电压不高于36V，故C不符合实际；D、物理实验室中一根导线的电阻约为0.1Ω，故D不符合实际。故选：A。2．关于电流、电压和电阻，下列说法正确的是（　　）A．导体电阻大小与导体材料、长度和横截面积都有关系B．导体中通过的电流越大，它的电阻越小C．电压使导体中产生大量自由电子D．根据公式R=UI可知，导体的电阻跟它两端的电压成正比，跟通过它的电流成反比【答案】A【解析】解：ABD、电阻大小与导体的材料、长度、横截面积有关，与导体中的电流、导体两端的电压大小无关，故A正确、BD错误；C、电压使自由电荷发生定向移动，从而形成电流，而不是产生自由电子，故C错误。故选：A。3．在如图所示的电路中，电源电压保持不变，开关闭合后，滑动变阻器的沿片向右移动时，三个电表的示数变化情况正确的是（　　）A．A的示数变小，V1的示数不变，V2的示数变小B．A的示数变大，V1的示数变大，V2的示数变小C．A的示数变小，V1的示数不变，V2示数与A示数的比值变大D．A的示数变大，V1的示数变小，V2示数与A示数的乘积不变【答案】C【解析】解：从图可知，定值电阻和滑动变阻器组成的是串联电路，电流表测量电路中的电流，电压表V1测量的是电源电压，电压表V2测量的是滑动变阻器两端的电压；电源电压不变，所以电压表V1示数不变；开关闭合后，当滑动变阻器的滑片向右移动时，其连入电路中的电阻R滑变大，定值电阻的电阻不变，则电路中的总电阻R变大，由公式I=UR可知，电路中的电流I变小，即电流表的示数变小；由公式U＝IR可知，定值电阻两端的电压U变小，根据串联电路的电压规律可知，此滑动变阻器两端的电压变大，电压表V2的示数变大；根据R=UI可知，V2示数与A示数的比值为滑动变阻器接入电路的电阻，所以V2示数与A示数的比值变大；根据P＝UI可知，V2示数与A示数的乘积为滑动变阻器的电功率，则：P＝U2I＝I2R2=(UR1+R2)2R2=U2R12+2R1R2+R22R2=U2(R1−R2)2+4R2R1R2=U2(R1−R2)2R2+4R1，由此可知，V2示数与A示数的乘积改变；由以上分析知，ABD错误，C正确。故选：C。4．如图所示电路中，电源电压恒定。闭合开关，电路正常工作一段时间后，灯泡L突然熄火，电路中只有两个电表有示数。电阻R或灯泡L仅有一个出现了故障，其它元件均完好。下列说法中（　　）①可能灯泡L断路②可能灯泡L短路③可能电阻R断路④可能电阻R短路A．只有①②正确 B．只有③④正确 C．只有②④正确 D．只有①③正确【答案】A【解析】解：电路正常工作时，R与灯泡L串联，电流表测量电路中的电流，电压表V测电源两端的电压，电压表V1测L两端的电压；①若灯泡L断路，电路中无电流，电流表示数变为0，此时两个电压表测量的都是电源电压，有示数，故①正确；②若灯泡L短路，电路是通路，电路中有电流，电流表有示数；根据U＝IR可知，电压表V1示数为0；电压表V测电源两端的电压，有示数，故②正确；③若电阻R断路，电路中无电流，电流表示数变为0；电压表V与电源两极之间是断开的，无示数，电压表V测电源两端的电压，有示数，故③错误；④若电阻R短路，电路是通路，电路中有电流，电流表有示数；此时两个电压表测量的都是电源电压，有示数，故④错误。故选：A。5．中国举重队在刚结束的东京奥运会上取得7金1银的优异成绩。在举重比赛中有甲、乙、丙三个裁判，其中甲为主裁判，乙和丙为副裁判，若裁判认定杠铃已被举起，就按一下自己前面的按钮（相当于一个开关）。比赛规则：主裁判和至少一个副裁判都按下自己前面的按钮时，指示杠铃被举起的灯泡L才亮表示举重成功。图中符合这一要求的电路是（　　）【答案】C【解析】解：由题意可知，当两个副裁判对应的按钮可以单独工作、并且互不影响，而主裁判的按钮与副裁判的按钮工作时相互影响，因此两个副裁判对应的开关乙和丙并联连接后与主裁判对应的开关甲串联连接，故C符合题意、ABD不符合题意。故选：C。6．如图甲所示，电源电压为18V，滑动变阻器标有“20Ω，1A”，当开关S闭合，滑动变阻器滑片P滑至中点时，电压表的示数如图乙所示，下列说法不正确的是（　　）A．定值电阻 R 的阻值为 10ΩB．电路中的最小电流为 0.6AC．要使电流表示数最大，应将滑动变阻器滑片 P 移动到最左端D．要使电压表示数最大，应将滑动变阻器滑片 P 移动到最右端【答案】C【解析】解：由电路图知两电阻串联，电压表测量滑动变阻器两端的电压，电流表测量电路的电流，A、当开关S闭合，滑动变阻器滑片P滑至中点时，电压表的示数如图乙所示，电压表的量程为0﹣15V，分度值为0.5V，示数为9V，此时电路的电流为：I=UHRH=9V12×20Ω=0.9A，根据串联电路电压的规律知，定值电阻两端的电压为：UR＝U﹣UH＝18V﹣9V＝9V，定值电阻R的阻值为：R=URI=9V0.9A=10Ω，故A正确；B、当滑动变阻器的电阻最大时，电路的电流最小，串联电路总电阻等于各分电阻之和，由欧姆定律可得最小电流为：I小=UR+RH大=18V10Ω+20Ω=0.6A，故B正确；C、滑动变阻器滑片P移动到最左端时，滑动变阻器接入电路的电阻最小，根据欧姆定律可知电流表示数最大，但此时电路的电流为I大=UR=18V10Ω=1.8A＞1A，故C错误；D、滑动变阻器滑片P移动到最右端时，滑动变阻器接入电路的电阻最大，根据串联电路的分压作用知，滑动变阻器两端的电压最大，电压表的示数最大，此时滑动变阻器两端的电压：UH大＝I小RH大＝0.6A×20Ω＝12V＜15V，故D正确。故选：C。7．如图所示，是探究“电流与电阻的关系”实验电路图，电源电压保持3V不变，滑动变阻器的规格是“10Ω 1A”。实验中，先在a、b两点间接入5Ω的电阻，闭合开关S，移动滑动变阻器的滑片P，使电压表的示数为2V，读出并记录下此时电流表的示数。接着需要更换a、b间的电阻再进行两次实验，为了保证实验的进行，应选择下列的哪两个电阻（　　）A．30Ω和20Ω B．20Ω和10Ω C．10Ω和40Ω D．30Ω和40Ω【答案】B【解析】解：探究“电流与电阻的关系”实验中应控制电阻两端的电压即电压表的示数不变，因串联电路中总电压等于各分电压之和，所以，滑动变阻器两端的电压：U滑＝U﹣UR＝3V﹣2V＝1V，因串联电路中各处的电流相等，所以，根据欧姆定律可得：R滑R=U滑IURI=U滑UR=1V2V=12，当滑动变阻器接入电路中的电阻为10Ω时，定值电阻的最大阻值：Rmax＝2R滑max＝2×10Ω＝20Ω，即定值电阻的最大阻值不能超过20Ω，结合选项可知，B符合题意，ACD不符合题意。故选：B。8．某同学利用如图甲所示的电路进行实验，电源电压恒为3V，更换5个定值电阻Rx得到如图乙所示的图象。以下有关叙述正确的是（　　）A．该同学研究的是电流和电压的关系B．实验中电压表的示数保持2V不变C．将R从10Ω换成15Ω后，应将滑片P向左移D．滑动变阻器阻值变化范围为1～5Ω【答案】D【解析】解：A、由图象可知，电流与电阻之积为：UV＝IR＝0.5A×5Ω＝……＝0.1A×25Ω＝2.5V，即电压不变，根据控制变量法，故研究电流与电阻的关系，故A错误；B、由A知，实验中电压表的示数保持2.5V不变，故B错误；C、根据串联分压原理可知，将定值电阻由10Ω改接成15Ω的电阻，电阻增大，其分得的电压增大；探究电流与电阻的实验中应控制电压不变，即应保持电阻两端的电压不变，根据串联电路电压的规律可知应增大滑动变阻器分得的电压，由分压原理，应增大滑动变阻器连入电路中的电阻，所以滑片应向右端移动，使电压表的示数不变，故C错误；D、由图中数据，电流路的最大电流为0.5A，对应的定值电阻为5Ω，由串联电路的规律及欧姆定律，变阻器的最小电阻为：R小=UI小−R1=3V0.5A−5Ω＝1Ω；同理，电流的最小电流为0.1A，由串联电路的规律及欧姆定律，变阻器的最大电阻为：R大=UI小−R1=3V0.1A−25Ω＝5Ω；滑动变阻器阻值变化范围为1Ω～5Ω，故D正确。故选：D。9．在探究电阻一定时电流与电压关系的实验中，某同学连接的电路如图所示，电源电压保持3V不变。闭合开关，调节滑动变阻器，得到的实验数据如下表。下列说法正确的是（　　）A．多次实验的目的是减小误差B．第4次实验数据是错误的C．选用的滑动变阻器的规格可能是“20Ω 2A”D．该实验得出的结论是：电阻一定时，导体两端的电压与通过导体的电流成正比【答案】C【解析】解：A、在探究电阻一定时电流与电压关系的实验中，为得出普遍性的规律要多次测量，故A错误；B、在探究电阻一定时电流与电压关系的实验中，需控制电阻不变，由R=UI可知，当U1＝0.6V，I1＝0.15A时，R1=U1I1=0.6V0.15A=4Ω；当U4＝1.5V，I1＝0.38A时，R4=U4I4=1.5V0.38A≈3.9Ω，在误差允许的范围内，第4次实验数据是正确的，故B错误；C、由表中第1组数据，根据串联电路电压规律和欧姆定律，变阻器连入电路中的电阻：R滑=U−U1I1=3V−0.6V0.15A=16Ω＜20Ω．故选用的滑动变阻器的规格可能是“20Ω 2A”，故C正确；D、由图像可知，电阻一定时，通过导体的电流与导体两端的电压成正比，而电压由电源提供，与电流无关，不能说电压与电流成正比，故D错误。故选：C。10．某同学利用如图所示的电路做“伏安法测电阻”的实验，已知小灯泡的额定电压为2.5V。实验中该同学按正确的操作闭合开关记录了第一组数据，然后通过实验依次填写的其他实验数据如表所示。①实验前，小灯泡的阻值小于5Ω；②滑动变阻器的最大阻值为25Ω；③小灯泡的平均电阻约为8.9Ω；④仅用该同学的实验器材就能探究电流与电压的关系；上述关于实验的几种说法中正确的是（　　）A．①② B．②③④ C．①③④ D．①②③【答案】A【解析】解：①当U＝1.0V，I＝0.2A时，小灯泡的电阻R=UI=1.0V0.2A=5Ω，灯丝的电阻随温度的升高而增大，故实验前小灯泡的电阻低于此时的电阻，故①正确；②当滑动变阻器接入最大电阻时，电路电流最小，由表可知，电路最小电流为I＝0.2A，此时小灯泡两端电压为U＝1.0V；当电流表无示数，电压表有示数时，灯泡断路，电压表测电源电压，由表可知U源＝6.0V，滑动变阻器最大电阻R最大=U源−UI=6.0V−1.0V0.2A=25Ω，故②正确；③小灯泡的电阻随温度的升高而增大，不能求平均电阻，故③错误；④探究电流与电压的关系，选使电阻保持不变，而灯丝的电阻随温度发生改变，故不能用该同学的实验器材探究电流与电压的关系，故④错误。故选：A。11．如图所示，R1为定值电阻、R2为标有“20Ω 1A”的滑动变阻器，电源电压保持不变。当滑片P在某位置时，电流表示数为0.2A。此时在电路中接入一个电压表，闭合开关，电压表示数为2V，已知电流表的量程为0～0.6A，电压表的量程为0～3V，在保证电路安全的情况下，向某一方向移动滑片，发现电压表示数最大变化量为1V，下列判断正确的是（　　）①若电压表接在R1两端且滑片向左滑动，则电源电压可能为6V且R1＝10Ω②若电压表接在R1两端且滑片向右滑动，则电源电压只能为3V且R1＝10Ω③若电压表接在R2两端且滑片向左滑动，则电源电压只能为2.5V且R1＝2.5Ω④若电压表接在R2两端且滑片向右滑动，则电源电压只能为6V且R1＝20ΩA．仅①③ B．仅②④ C．仅①②③ D．①②③④【答案】A【解析】解：（1）闭合开关，两电阻串联接入电路，电流表测通过电路的电流，若电压表接在R1两端，则电压表测定值电阻两端的电压，根据欧姆定律可得定值电阻的阻值：R1=U1I=2V0.2A=10Ω，①滑片向左滑动，滑动变阻器接入电路的电阻变小，根据欧姆定律可知通过电路的电流变大，则电压表示数变大，电压表示数最大变化量为1V，所以电压表示数最大为2V+1V＝3V，则此时通过电路的电流：I′=U1′R1=3V10Ω=0.3A，若此时滑动变阻器接入电路的电阻为10Ω，则滑动变阻器两端的电压：U2＝I′R2＝0.3A×10Ω＝3V，串联电路总电压等于各部分电压之和，所以电源电压可能是：U＝U1′+U2＝3V+3V＝6V，故①正确；②滑片向右滑动，滑动变阻器接入电路的电阻变大，根据欧姆定律可知通过电路的电流变小，则电压表示数变小，因电压表示数最大变化量为1V，所以电压表的示数最小为2V﹣1V＝1V，则此时通过电路的电流：I′=U1′R1=1V10Ω=0.1A，若此时滑动变阻器接入电路的阻值最大，则滑动变阻器两端的最大电压：U2＝I′R2大＝0.1A×20Ω＝2V，因串联电路总电压等于各部分电压之和，所以电源电压的最大值：U＝U1′+U2＝1V+2V＝3V，故②错误；（2）闭合开关，两电阻串联接入电路，电流表测通过电路的电流，若电压表接在R2两端，则电压表测滑动变阻器两端的电压，根据串联电路电压规律结合欧姆定律可得：R1=U−U2I=U−2V0.2A−−−−−−⑤，③滑片向左滑动，滑动变阻器接入电路的电阻变小，根据欧姆定律可知通过电路的电流变大，R2为标有“20Ω 1A”的滑动变阻器，电流表的量程为0～0.6A，电路安全，所以通过电路的最大电流为0.6A，根据串联分压原理可知电压表示数变小，电压表示数最大变化量为1V，所以电压表示数最小为2V﹣1V＝1V，根据串联电路电压规律结合欧姆定律可得：R1=U−U2′I′=U−1V0.6A−−−−−−⑥，⑤⑥联立可得：U＝2.5V，R1＝2.5Ω，故③正确；④滑片向右滑动，滑动变阻器接入电路的电阻变大，根据欧姆定律可知通过电路的电流变小，根据串联分压原理可知电压表示数变大，电压表示数最大变化量为1V，所以电压表示数最大为2V+1V＝3V，若此时滑动变阻器接入电路最大阻值，根据欧姆定律可得通过电路的电流：I′=U2′R2大=3V20Ω=0.15A，根据串联电路电压规律结合欧姆定律可得：R1=U−U2′I′=U−3V0.15A−−−−−−⑦，⑤⑦联立可得：电源电压可能是U＝6V，R1＝20Ω，故④错误。故选：A。12．电路如图甲所示，电源电压保持不变，定值电阻R1标有“xΩ 0.5A”，自制迷你电阻箱R2上标有“yΩ 1A”，电流表的量程为“0～0.6A”，两个电压表量程都是“0～15V”，在保证电路各个元件都安全的前提下，改变电阻箱阻值，利用得到的数据绘制图像。图乙为某电压表与电流表示数变化的关系图，图丙是某电压表与某电阻阻值的关系图。根据图中数据，判断下列说法正确的是（　　）A．R1标的x为20B．图丙的电压表是V2C．电压表V2示数范围为1V～4VD．电流表示数范围为0.1A～0.5A【答案】C【解析】解：（1）由图甲可知两电阻串联接入电路，电压表V1测定值电阻两端的电压，电压表V2测电阻箱两端的电压，根据串联电路电阻规律结合欧姆定律可知随着电阻箱接入电路电阻的增大，通过电路的电流变小，由U＝IR可知定值电阻R1两端的电压随电流的变小而变小，即定值电阻R1两端的电压随电阻箱接入电路电阻的增大而减小，串联电路总电压等于各部分电压之和，所以电阻箱两端的电压随电阻箱接入电路电阻的增大而增大，则图丙是电压表V1的示数随电阻箱接入电路的阻值变化的图像，图乙是电压表V2的示数随电流的增大而减小，故B错误；（2）图乙中倾斜直线与纵轴交点的值表示电阻箱的阻值无穷大时（电流几乎为0）V2的示数，由串联分压的规律可知此时V2的示数等于电源电压，由图乙可知电源电压为6V，由图丙可知电阻箱接入电路的最大阻值为20Ω，此时定值电阻两端的电压为2V，根据串联电路电压规律可知电阻箱两端的电压为：U2＝U﹣U1＝6V﹣2V＝4V，根据欧姆定律可知此时通过电路的电流：I=U2R2=4V20Ω=0.2A，此时电路总电阻：R=UI=6V0.2A=30Ω，串联电路总电阻等于各部分电阻之和，则定值电阻的阻值：R1＝R﹣R2＝30Ω﹣20Ω＝10Ω，故A错误；串联电路各处电流相等，定值电阻R1标有“xΩ 0.5A”，自制迷你电阻箱R2上，标有“yΩ 1A”电流表的量程为“0～0.6A”，所以通过电路的最大电流为0.5A，此时定值电阻两端的电压为：U1′＝I′R1＝0.5A×10Ω＝5V，此时电阻箱两端的电压为：U2′＝U﹣U1′＝6V﹣5V＝1V，所以电压表V2示数范围为1V～4V，电流表示数范围为0.2A～0.5A，故C正确，D错误。故选：C。二、填空题（每空1分，共10小题，共计20分）：13．一个定值电阻接在某段电路中，当电压为1.5V时，通过的电流为0.15A，当电压增大为原来的2倍时，则流过导体的电流为　 　，定值电阻的阻值为　 　。【答案】0.3A；10Ω。【解析】解：电阻的阻值R=UI=1.5V0.15A=10Ω；导体电阻是导体本身的一种性质，与它两端的电压无关，故当电压增大为原来的2倍时，电阻的阻值仍为10Ω，则当电压增大为原来的2倍，即U′＝2U＝2×1.5V＝3V时，流过导体的电流为：I′=U′R=3V10Ω=0.3A。故答案为：0.3A；10Ω。14．如图是R1、R2两电阻的电流与电压关系图象，由图可知，若将两电阻并联后接在3V电源两端，干路电流为　 　A，若将两电阻串联，则两电阻电压U1：U2＝　 　。【答案】0.9；2：1。【解析】解：（1）将两电阻并联后接在3V电源两端，则U1＝U2′＝U＝3V，由图象可知，此时I1＝0.3A，I2＝0.6A，由并联电路的电流特点可得，干路电流：I＝I1+I2＝0.3A+0.6A＝0.9A；（3）若将两电阻串联，电流相等，若电流为0.3A，则两电阻两端的电压分别为U1＝3V，U2＝1.5V，则两电阻电压U1：U2＝3V：1.5V＝2：1。故答案为：0.9；2：1。15．如图所示，电源电压恒定不变，当开关闭合，将滑动变阻器的滑片P向右移动一小段距离的过程中，电压表的示数将　 　，电流表示数将　 　（均选填“变大”“不变”或“变小”）。【答案】变大；变小。【解析】解：由图可知，该电路为串联电路，电流表测量电路中的电流，电压表测量滑动变阻器两端的电压；将滑动变阻器的滑片P向右移动一小段距离的过程中，滑动变阻器接入电路的电阻变大，总电阻变大，根据I=UR可知，电路中的电流变小，电流表示数变小；根据U＝IR知小灯泡两端电压的变大，由串联电路总电压等于各用电器电压之和知滑动变阻器两端的电压变小，即电压表的示数变小。故答案为：变大；变小。16．如图甲所示电路闭合开关S，电流表A1、A2的偏转角度相同如图乙所示。已知定值电阻R1＝5Ω，则电源电压为　 　V，R1：R2＝　 　。【答案】6；1：4。【解析】解：由图甲知，两只电阻并联，电流表A1测量干路电流，电流表A2测量通过电阻R2的电流。由于并联电路中干路中的电流等于各支路电流之和，且两电流表指针位置相同，所以电流表A1选择的是0～3A量程，分度值为0.1A，读数为I＝1.5A；电流表A2选择的是0～0.6A，分度值为0.02A，读数为I2＝0.3A，则通过R1的电流为：I1＝I﹣I2＝1.5A﹣0.3A＝1.2A，并联电路各支路两端电压相等，所以电源电压为：U＝U1＝I1R1＝1.2A×5Ω＝6V；根据I=UR可知，在电压相同时，电流与电阻成反比，则：R1：R2＝I2：I1＝0.3A：1.2A＝1：4。故答案为：6；1：4。17．如图所示的电路中，已知电阻R1：R2＝1：3．如果甲、乙两表均为电压表，当开关S闭合时，此时，两表的示数之比U甲：U乙＝　 　如果甲、乙两表均为电流表，当开关S断开时，两表的示数之比I甲：I乙＝　 　。【答案】1：4；4：3。【解析】解：（1）由电路图可知，甲、乙两表均为电压表时，两电阻串联，甲电压表测R1两端的电压，乙电压表测电源的电压，因串联电路中总电压等于各分电压之和，且各处的电流相等，所以，由I=UR可得：U甲U乙=U1U=U1U1+U2=IR1IR1+IR2=R1R1+R2=R1R1+3R1=14；（2）甲、乙两表均为电流表，当开关S断开时，两电阻并联，甲电流表测干路电流，乙电流表测R1支路的电流，因并联电路中各支路两端的电压相等，所以，两支路的电流分别为：I1=UR1，I2=UR2，因并联电路中干路电流等于各支路电流之和，所以，I甲I乙=I1+I2I1=UR1+UR2UR1=UR1+U3R1UR1=4U3R1UR1=43。故答案为：1：4；4：3。18．甲、乙两灯的I﹣U图象如图所示。将甲、乙两灯并联接在电压为2V的电源两端时，甲、乙两灯的电阻之比为　 　；将甲、乙两灯串联接在电压为8V的电源两端时，甲、乙两灯两端电压之比为　 　。【答案】2：3；1：3。【解析】解：（1）甲、乙两灯并联在2V的电源两端时，它们两端的电压均为2V，由图象可知：I甲＝0.3A，I乙＝0.2A，由I=UR可得，当电压一定时，电流与电阻成反比，故甲、乙两灯的电阻之比R甲R乙=I乙I甲=0.2A0.3A=23；（2）把甲、乙两灯串联接在8V的电源上时，通过它们的电流相等，且电源的电压等于两灯泡两端的电压之和；由图象可知，当电路中的电流为0.3A，甲灯的实际电压为2V，乙灯的实际电压为6V时满足电源电压为8V，所以甲、乙两灯两端的电压之比U甲：U乙＝2V：6V＝1：3。故答案为：2：3；1：3。19．在测电阻的实验中，小明发现电流表已损坏，于是他设计了如图所示的电路来测量Rx的阻值，已知电源电压为12V，R1的阻值为10Ω，开关闭合后，当R2的滑片位于最左端时，电压表的示数为5V，则待测电阻Rx的阻值为　 　Ω。调节滑动变阻器滑片，使电压表的示数变为3V，则R2接入电路中的阻值为　 　Ω。【答案】14；16。【解析】解：由图可知R1、Rx、R2串联接入电路，开关闭合后，当滑动变阻器R2的滑片P位于最左端时，R2接入电路的阻值为零，R1和Rx串联接入电路，电压表的示数为5V，电压表测的是R1两端的电压，Rx两端的电压Ux＝U﹣U1＝12V﹣5V＝7V；电路中电流为I=U1R1=5V10Ω=0.5A，则待测电阻Rx的阻值为Rx=UxI=7V0.5A=14Ω，调节滑动变阻器滑片，使电压表的示数变为3V，R1、R2和Rx串联接入电路中，则此时电路中的电流为：I′=U′1R1=3V10Ω=0.3A；此时R2两端的电压为Ux＝I′Rx＝0.3A×14Ω＝4.2V，电路的总电阻：R=UI′=12V0.3A=40Ω；R2接入电路中的阻值：R2=U2I′=U−U1−U2I′=12V−3V−4.2V0.3A=16Ω。故答案为：14；16。20．在图甲所示的电路中，电源电压为9V，电阻R1的阻值为10Ω，闭合开关S，电压表的示数为5V。现用电阻R0替换电阻R1、R2中的一个，替换后，发现两电表的示数均变大，且电流表指针正好达某量程的最大值，如图乙所示，请判断R0所替换的电阻是　 　（选填“R1”或“R2”），电阻R0的阻值为　 　Ω。【答案】R2；5。【解析】解：由图知，闭合开关，两电阻串联，电压表测量电阻R1两端的电压，通过电阻R1的电流：I1=U1R1=5V10Ω=0.5A；根据串联电路中电流处处相等的规律可知，I2＝I1＝0.5A；根据串联电路电压的规律可知，电阻R2两端的电压：U2＝U﹣U1＝9V﹣5V＝4V；根据欧姆定律可得：R2=U2I2=4V0.5A=8Ω；用电阻R0替换电阻R1、R2中的一个，替换后，发现两电表的示数均变大，因电流表示数变大，所以根据欧姆定律可知，电路的总电阻减小，则电阻R0的阻值小于被替换的电阻R1或R2；若用R0替换R1，因R0＜R1，则由串联分压的规律可知，R0分得的电压减小，即电压表的示数会减小，不符合题意；若用R0替换R2，因R0＜R2，则由串联分压的规律可知，R0分得的电压减小，则R1分得的电压会增大，即电压表的示数会增大，符合题意，所以被电阻R0所替换的电阻为R2；因R1＝10Ω，R2＝8Ω，则用R0替换R1或R2后，串联电路的总电阻一定大于8Ω，电源电压为9V，则根据欧姆定律计算可知，替换任何一个电阻后电路中的电流不可能达到3A，所以图中电流表选用的是小量程，此时电流表的示数为0.6A，此时电路的总电阻为：R总′=UI′=9V0.6A=15Ω，电阻R0的阻值为：R0＝R总′﹣R1＝15Ω﹣10Ω＝5Ω。故答案为：R2；5。21．如图所示，电源电压8V保持不变，电流表的量程为0～0.6A，电压表的量程为0～15V，定值电阻R1＝20Ω，滑动变阻器R2的规格为“100Ω 1A”。闭合开关S3，断开S1、S2，滑动变阻器的滑片置于中点位置时，电压表的示数为4V，定值电阻R3的阻值　 　Ω；闭合开关S1、S2和S3，在保证电路安全的情况下，滑动变阻器R2允许接入的最小阻值为　 　Ω。【答案】50；40。【解析】解：（1）闭合开关S3，断开开关S1、S2，R2、R3串联，电压表测量R2两端电压；滑动变阻器滑片置于中点位置时，电压表（测变阻器的电压）的示数为4V，则电路中的电流：I＝I2=U2R2中=4V12×100Ω=0.08A，因串联电路两端电压等于各部分电路两端电压之和，所以R3两端电压：U3＝U﹣U2＝8V﹣4V＝4V，因电路处处电流相等，所以通过R3的电流：I3＝I＝0.08A，R3的阻值：R3=U3I3=4V0.08A=50Ω；（2）闭合开关S1、S2和S3，R1、R2并联，电压表测电源电压，电流表测干路电流，通过R1的电流为：I1=UR1=8V20Ω=0.4A，因电流表的量程为0～0.6A，则干路电流最大为0.6A，由并联电路电流的规律可得，通过变阻器的最大电流：I滑大＝I大﹣I1＝0.6A﹣0.4A＝0.2A，由欧姆定律可得，变阻器连入电路的最小电阻：R滑小=UI滑大=8V0.2A=40Ω。故答案为：50；40。22．在物理兴趣小组的活动中，小桂按如图所示的电路图连接电路，电源电压恒定为10V，R0为滑动变阻器，R、Rx为定值电阻，且R＜Rx，R＝15Ω。闭合开关S前，应将R0的滑片移动至最　 　（选填“左”或“右”）端；闭合开关S，将滑片移至某点固定不动，当开关S1由a点切换到b点时，电压表示数变化了0.5V，电流表示数变化了0.1A，则Rx＝　 　Ω。【答案】右；20。【解析】解（1）根据保护电路的要求，在开关闭合前，滑动变阻器的滑片要移到电阻最大处，故应将R0的滑片移动至最右端；（2）由题意知：当开关S1由a点切换到b点时，电压表示数变化了0.5V，电流表示数变化了0.1A，因为R＜Rx，所以，电压表示数增大了0.5V，电流表示数减小了0.1A，又因为电源电压不变，所以，滑动变阻器R0的电压减小了0.5V；因为滑片移至某点固定不动，所以，R0=ΔU0ΔI=0.5V0.1A=5Ω，当开关S1接触a点时：Ia=UR+R0=10V15Ω+5Ω=0.5A，当开关S1接触b点时：Ib＝Ia﹣0.1A＝0.4A，Ib=URX+R0，即：0.4A=10VRX+5Ω，解得：Rx＝20Ω。故答案为：右；20。三、实验探究题（每空1分，共3小题，共计22分）：23．在探究“电流与电阻的关系”的实验中，小赵同学选择了5Ω、10Ω、15Ω、20Ω、25Ω定值电阻各一个进行实验，电源电压恒为6V。（1）请用笔画线代替导线将图中未完成的电路完成。（要求：当滑片向右移动时电流表示数变大，导线不能交叉）（2）实验中闭合开关移动滑动变阻器的滑片，小赵发现当电流表示数增大时，电压表示数反而减小。造成这一现象的原因可能是　 　。（3）确认电路连接无误后，小赵将5Ω定值电阻接入电路后，闭合开关进行实验，调节滑动变阻器的滑片，使电流表的示数为0.5A；更换阻值为10Ω的电阻后为正确进行实验得出实验结论，下一步应将滑动变阻器的滑片向　 　滑动（选填“左”或“右”）。将5Ω定值电阻更换为10Ω定值电阻后，在不改变电路连接的情况下如果保持滑片位置不动电压表的指针会　 　。（4）小赵依次接入5Ω、10Ω、15Ω、20Ω、25Ω五个定值电阻，调节滑动变阻器的滑片，保持电压表示数不变，记下电流表的示数。实验中他接入10Ω和25Ω定值电阻时，电路中两次的电流之比为　 　。（5）实验室有以下规格的滑动变阻器，要完成上述实验，小赵所选用的滑动变阻器应是　 　。（填写选项字母即可）A.20Ω 0.3A B.20Ω 0.5A C.50Ω 0.3A D.50Ω 0.5A（6）小赵完成实验后继续探究电流跟电压的关系，他调节滑动变阻器，测出通过定值电阻R的电流和对应的电压如下表所示。分析数据发现电流与电压不成正比，检查两表均无故障，你认为可能的原因是　 　。通过分析数据此时选用的定值电阻的阻值是　 　Ω。【答案】（1）如图所示；（2）电压表并联在滑动变阻器两端；（3）左；向右偏转；（4）5：2；（5）D；（6）电流表使用前没有调零；10。【解析】解：（1）当滑片向右移动时电流表示数变大，由欧姆定律可知，滑动变阻器连入电路的电阻变小，说明滑动变阻器接入电路的电阻丝变短，故滑片以右电阻丝连入电路中与电阻串联，电压表与电阻并联，如图所示：；（2）电源电压恒定，电流表串联在电路中，电流表示数增大，定值电阻电流增大，根据欧姆定律可知定值电阻两端的电压增大，由串联电路的电压特点可知，滑动变阻器电压减小，因此造成这一现象的原因可能是：电压表并联在滑动变阻器两端；（3）由欧姆定律可知，定值电阻两端的电压为：UV＝IR＝0.5A×5Ω＝2.5V；根据串联电路的分压原理可知，将定值电阻由5Ω改接成10Ω的电阻，电阻增大，其分得的电压增大，由图可知，电压表的指针会向右偏转；探究电流与电阻的实验中应控制电压不变，根据串联电路电压的规律可知，为了保持定值电阻两端电压不变，应增大滑动变阻器分得的电压，由串联分压的分压原理可知，应增大滑动变阻器连入电路中的电阻，所以滑片应向左端移动，使电压表的示数为2.5V不变；（4）由欧姆定律求出接入10Ω和25Ω定值电阻时，电路中两次的电流之比：I2I5=UR2UR5=R5R2=25Ω10Ω=52；（5）实验中使用的定值电阻阻值最大为25Ω，定值电阻两端的电压始终保持UV＝2.5V，根据串联电路电压的规律，变阻器分得的电压：U滑＝U﹣UV＝6V﹣2.5V＝3.5V，变阻器分得的电压为电压表示数的3.5V2.5V=1.4倍，根据分压原理，当接入25Ω电阻时，变阻器连入电路中的电阻为：R滑＝1.4×25Ω＝35Ω，即小赵所选择的变阻器的最大阻值不能小于35Ω；电流的最大电流为：I最大=UVR最小=2.5V5Ω=0.5A，故滑动变阻器的规格为：“50Ω 0.5A”，故选D；（6）分析表格中数据可知：电流值都减去0.04A时，电流值与电压值成正比，所以可能的原因是电流表使用前没有调零；通过数据可知，当电压值为1V时，电流值为：0.14A﹣0.04A＝0.1A，由I=UR可知，R=UI=1V0.1A=10Ω。故答案为：（1）如图所示；（2）电压表并联在滑动变阻器两端；（3）左；向右偏转；（4）5：2；（5）D；（6）电流表使用前没有调零；10。24．如图甲是用伏安法测一只阻值未知的定值电阻Rx阻值的实物电路，电源电压恒为4.5V。（1）图甲中有一根导线连接错误，请在该导线上画“×”并在图上改正（所画的导线用实线且不能交叉）；（2）改正电路后，闭合开关，发现电压表示数接近4.5V，电流表示数接近0，其原因可能是　　（填字母）；A．滑动变阻器断路 B．Rx断路 C．Rx短路（3）故障排除后，移动滑片，当电压表示数为2.4V时，电流表示数如图乙所示，则待测电阻Rx＝　 　Ω；（4）现有三组数据如表所示，分析可知，实验中应选择最大阻值为　 　的滑动变阻器；A．10Ω B．20Ω C．50Ω（5）图丙是能巧测Rx阻值的实验电路，图中R为电阻箱。请在空白处填上适当内容。①将开关接b，调节电阻箱和滑动变阻器滑片P至适当位置，记下电流表的示数I和电阻箱R的阻值R1；②将开关接a，调节　 　，保持　 　不变，记下　 　；③则Rx＝　 　（用已知量和测量量表示）。【答案】（1）见解析；（2）B； （3）10；（4）C；（5）①由电路图可知；②电阻箱、滑动变阻器滑片P位置、电流表的示数仍为I和电阻箱R的阻值R2；③R2﹣R1。【解析】解：（1）根据实验要求可知，要测量定值电阻的阻值大小，应利用电流表和定值电阻串联测量通过定值电阻的电流、电压表和定值电阻并联测量它两端的电压，同时，使电流从两表的正接柱流入、负接线柱流出；为了减小测量的误差，要利用滑动变阻器与定值电阻串联，改变定值电阻两端的电压和电路中的电流，进行多次测量，求平均值，据此改正电路如下图所示（2）由上图可知，闭合开关，定值电阻与滑动变阻器串联，电流表测量电路中的电流，电压表测量定值电阻两端的电压。电流表示数接近0，说明电路中某处断路；电压表有示数，说明电压表的两接线柱与电源两极能连通，则电路的故障可能是Rx断路，故AC不符合题意，B符合题意。故选B。（3）由图乙可知，电流表选择的量程是0～0.6A，分度值为0.02A，则电流表的示数为0.24A，此时Rx的阻值为（4）在第1次实验中，电路中的电流最小，滑动变阻器接入电路的阻值最大，根据串联电路的电压规律可知，滑动变阻器两端的电压为此时滑动变阻器接入电路的阻值为即滑动变阻器的最大阻值至少为35Ω，故AB不符合题意，C符合题意。故选C。（5）①由电路图可知，当开关接b时，三个电阻串联，调节电阻箱和滑动变阻器滑片P至适当位置，记下电流表的示数I和电阻箱R的阻值R1。②当开关接a时，电阻箱和滑动变阻器串联，保持滑动变阻器滑片P位置不变，调节电阻箱，使电流表示数仍为I，记下电阻箱R的阻值为R2。③根据欧姆定律可知，电源电压一定，两次电路中的电流相等，则两次电路中的总电阻相等，则Rx的阻值的大小为：Rx＝R2﹣R1。故答案为：（1）见解析；（2）B； （3）10；（4）C；（5）①由电路图可知；②电阻箱、滑动变阻器滑片P位置、电流表的示数仍为I和电阻箱R的阻值R2；③R2﹣R1。25．小明用如图所示的电路探究“电流跟电阻的关系”，实验器材有：学生电源（4V不变），电流表、电压表、定值电阻3只（5Ω、10Ω、25Ω各一只），滑动变阻器A（20Ω 1A）、B（50Ω 1A），开关、导线若干。如图是小明未完成连接的实验电路。（1）用笔画线代替导线，完成甲图中实验电路的连接，要求滑动变阻器滑片向左移动时，电流表示数增大。（2）将5Ω的电阻接入电路，闭合开关。移动滑片P发现电压表有示数，电流表始终无示数，其原因可能是定值电阻　 　（选填“断路”或“短路”）；排除故障后，继续实验。将10Ω的电阻接入电路中，调节滑动变阻器，使电压表示数为U0，电流表示数如图乙，此时电流为　 　A。（3）用25Ω的电阻替换10Ω的电阻时，应将滑动变阻器的滑片向　 　（选填“左”或“右”）移动，使得电压表的示数为　 　V；为了利用这3个电阻进行实验，应当选择　 　（选填“A”或“B”）滑动变阻器接入电路。（4）实验完毕，小明记录了如表的数据，由此可以得到结论：导体两端电压一定时，导体中的电流与导体的电阻成　 　比。（5）利用原有器材继续进行刚才的探究实验。在保持上一次实验中，定值电阻两端电压U0不变的情况下，我们可以在该电路两端加的最大电源电压为　 　V。【答案】（1）见解析；（2）断路；0.2；（3）右；2；B；（4）反；（5）6。【解析】解：（1）要求滑动变阻器滑片向左移动时，电流表示数增大，即电阻减小，离下面的接线柱越近越小，故滑动变阻器左下必须接入电路。（2）闭合开关，移动滑片P发现电压表有示数，电流表始终无示数，其原因可能是定值电阻R处断路，如图电流表选择的量程为0﹣0.6A，分度值为0.02A，故此时电流表示数为0.2A；（3）①实验中应保持定值电阻两端的电压不变。用25Ω的电阻替换10Ω的电阻时，根据串联分压特点可知，定值电阻两端的电压变大，为保证定值电阻两端的电压不变，应让滑动变阻器两端的电压变大，所以应将滑动变阻器的阻值变大，故应将滑动变阻器的滑片向右移动；②由表中数据，根据欧姆定律，电压表示数为：Uv＝IR＝0.4×5Ω＝2V；③当用25Ω的电阻进行实验时，若要保证定值电阻的电压不变，设电压表示数为Uv，根据串联电路电压规律和分压原理有：UvR=U−UvR滑，2V25Ω=4V−2VR滑，解得R滑＝25Ω，应当选择B滑动变阻器接入电路。（4）分析表中数据有，当电阻为原来的几倍时，通过导体的电流为原来的几分之一，所以得出的结论是：当导体两端电压一定时，通过导体的电流与电阻成反比。（5）当电阻最大为25Ω且变阻器接入最大阻值50Ω时，电源电压为最大，根据串联分压特点：UvR=U−UvR滑，2V25Ω=U−2V50Ω，解得U＝6V。故答案为：（1）见解析；（2）断路；0.2；（3）右；2；B；（4）反；（5）6。四、计算题（第26题6分，第27题8分，第28题8分，共3小题，共计22分）：26．如图所示的电路中，电源电压不变，电阻R1的电阻为30Ω，当只闭合开关S1，电流表的示数为0.1A；当开关S1、S2均闭合时，电流表的示数变为0.3A。求：（1）电源电压；（2）电阻R2的阻值。【答案】（1）电源电压为3V；（2）电阻R2的阻值为15Ω。【解析】解：（1）只闭合开关S1，电路为电阻R1的简单电路，由欧姆定律可得电源电压：U＝I1R1＝0.1A×30Ω＝3V；（2）S1、S2均闭合时，两电阻并联接入电路，电流表测干路电流，由并联电路的特点可知，此时通过R1的电流不变，仍为0.1A，由并联电路的电流特点可知，通过R2的电流：I2＝I并﹣I1＝0.3A﹣0.1A＝0.2A，则R2的阻值：R2=UI2=3V0.2A=15Ω。答：（1）电源电压为3V；（2）电阻R2的阻值为15Ω。27．如图甲、乙是某物理兴趣小组，设计的简易坐位体前屈测试仪的测试示意图、简化原理图。在测试中，测试的同学向前推动测试仪的滑块实际上是移动滑动变阻器的滑片，电压表的示数用来反映被测试者的成绩。电源电压恒为6V，电压表量程0～3V，电流表量程0～0.6A，滑动变阻器R1标有“15Ω 1A”，滑片P每移动1cm，R1的电阻变化0.5Ω，定值电阻R2＝20Ω。求：（1）当滑片P位于最左端时，电流表的示数；（2）某同学测试时，从最左端推动滑片P向右移动20cm，此时电压表的示数；（3）若既能保证电路各元件的安全，又能使滑片P移动到最右端，则选取R2时，其阻值不能小于多少？【答案】（1）当滑片P位于最左端时，电流表的示数为0.3A；（2）某同学测试时，从最左端推动滑片P向右移动20cm，此时电压表的示数为2V；（3）若既能保证电路各元件的安全，又能使滑片P移动到最右端，则选取R2时，其阻值不能小于15Ω。【解析】解：电路图可知，定值电阻R2与滑动变阻器R1串联，电压表测量滑动变阻器两端电压，电流表测量电路电流；（1）当滑片P位于最左端时，电路为定值电阻的简单电路，根据欧姆定律可得此时通过电路的电流：I=UR2=6V20Ω=0.3A，即电流表示数为0.3A；（2）滑片P每移动1cm，R1的电阻变化0.5Ω，某同学测试时，从最左端推动滑片P向右移动20cm，此时滑动变阻器接入电路的电阻：R1＝0.5Ω/cm×20cm＝10Ω，串联电路总电阻等于各部分电阻之和，根据欧姆定律可得此时通过电路的电流：I′=UR1+R2=6V10Ω+20Ω=0.2A，此时滑动变阻器了的的电压：U1＝I′R1＝0.2A×10Ω＝2V，即电压表示数为2V；（3）当电压表示数为3V时，滑动变阻器接入电路的阻值最大，电路电流最小，因串联电路两端电压等于各部分电压之和，所以定值电阻R2两端电压：U2＝U﹣UV＝6V﹣3V＝3V，电路中最小电流：I小=UVR1最大=3V15Ω=0.2A，此时电阻电阻两端的电压：U1＝U﹣UV＝6V﹣3V＝3V，根据欧姆定律可得此时定值电阻的最小阻值：R2′=U1I小=3V0.2A=15Ω，已知电流表量程为0～0.6A，滑动变阻器允许通过的最大电流为1A，根据串联电路电流特点可知电路中的最大电流为0.6A，当滑动变阻器接入电路的阻值为0时，电路电流最大，电路为定值电阻R2的简单电路，根据欧姆定律可得此时通过电路的电流：I大=UR2′=6V15Ω=0.4A＜0.6A，所以既能保证电路各元件的安全，又能使滑片P移动到最右端，选取R2时，其阻值不能小于15Ω。答：（1）当滑片P位于最左端时，电流表的示数为0.3A；（2）某同学测试时，从最左端推动滑片P向右移动20cm，此时电压表的示数为2V；（3）若既能保证电路各元件的安全，又能使滑片P移动到最右端，则选取R2时，其阻值不能小于15Ω。28．如图甲所示，足够高的柱形储水箱，上端开口横截面积为60cm2，下层底面积为100cm2，在其底部紧密嵌入一个压敏电阻Rx（上表面与水接触并涂有绝缘漆，其阻值与Rx上表面受到的压强关系如图乙所示），Rx所在电路的电源电压为20V，A为水位指示表（由量程为0～0.6A的电流表改成）。现用弹簧测力计吊着底面积为50cm2的长方体，从底面刚好贴着水面开始缓慢浸入水中，直至物体静止在容器底部，长方体未与Rx接触；图丙是水对容器底部的压强p与长方体下表面浸入水中深度h的图像。g＝10N/kg求：（1）未放长方体时，水箱中水的深度；（2）当电流表的示数为0.16A时，储水箱底部受到的液体压力；（3）长方体浸没时，电流表的示数。【答案】（1）未放长方体时，水箱中水的深度为12cm；（2）当电流表的示数为0.16A时，储水箱底部受到的液体压力为24N；（3）长方体浸没时，电流表的示数为0.2A。【解析】解：（1）由图丙可知，当长方体下表面浸入水中的深度为0时，水对容器底部的压强为1200Pa，由p＝ρgh可知容器中水深为：h=pρg=1200Pa1.0×103kg/m3×10N/kg=0.12m＝12cm；（2）由图甲可知，开关闭合后，电路中只有Rx接入电路，电源电压为20V，当电流表的示数为0.16A时，由I=UR可知电阻Rx的阻值为：Rx=UI=20V0.16A=125Ω；由图乙可知，Rx上表面受到的压强为2400Pa，储水箱的底面积为100cm2，由p=FS可知储水箱底部受到的液体压力为：F＝p′S＝2400Pa×100×10﹣4m2＝24N；（3）由（1）可知，容器中水的体积为：V水＝Sh＝100cm2×12cm＝1200cm3；长方体逐渐浸入水中，容器底部受到的压强逐渐增大，水面逐渐升高，直到容器中的水面上升至上端开口处时，由图丙可知，长方体浸入水中的深度为6cm，此时容器中水的高度为：h1=V水+V长S=V水+S长ℎ′S=1200cm3+50cm2×6cm100cm3=15cm，长方体继续下降，水面上升，当长方体浸没水中时，容器中水面上升的高度：h2=V长′S上=S长(ℎ长−ℎ′)S上=50cm2×(20.4cm−6cm)60cm2=12cm，当长方体浸没时，容器中水面的高度h3＝h1+h2＝15cm+12cm＝27cm水对容器底部的压强p水＝ρgh3＝1×103kg/m3×10N/kg×27×10﹣2m＝2700Pa，由图乙可知，此时Rx的阻值为100Ω，电源电压为20V，电流表的示数I1=URX′=20V100Ω=0.2A。答：（1）未放长方体时，水箱中水的深度为12cm；（2）当电流表的示数为0.16A时，储水箱底部受到的液体压力为24N；（3）长方体浸没时，电流表的示数为0.2A。题型选择题填空作图题实验题计算题总计题数12103328小题分数36202222100分得分实验序号　1　2　3　　45　电压U/V　0.6　0.9　1.2　1.5　1.8　电流I/A　0.15　0.28　0.30　0.38　0.45　序号12345U/V1.02.02.53.06.0I/A0.20.220.250.260灯泡亮度不亮微亮亮很亮不亮R/Ω平均R/Ω电压U/V11.522.53电流I/A0.140.190.240.290.34实验次数电压U/V电流I/A电阻R/Ω11.00.1021.50.1533.00.30实验次数123电阻R/Ω51025电流I/A0.40.08
