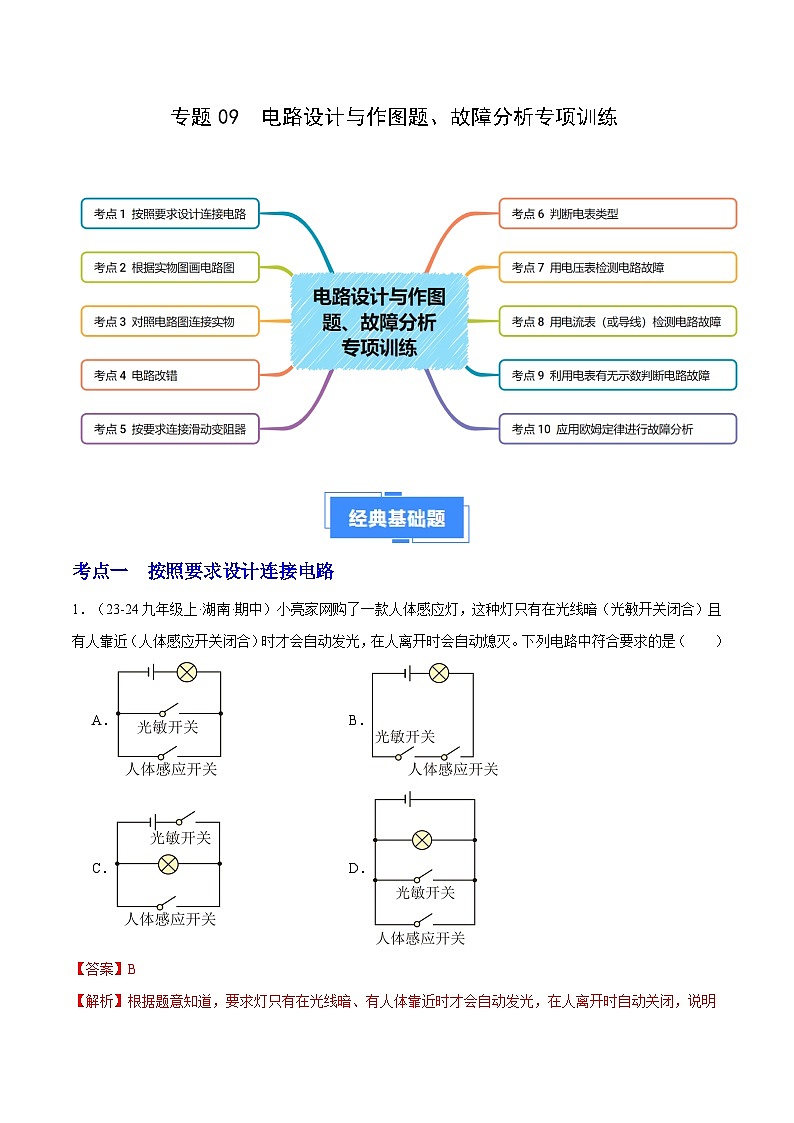

考点一 按照要求设计连接电路
1．（23-24九年级上·湖南·期中）小亮家网购了一款人体感应灯，这种灯只有在光线暗（光敏开关闭合）且有人靠近（人体感应开关闭合）时才会自动发光，在人离开时会自动熄灭。下列电路中符合要求的是（ ）
A．B．
C．D．
【答案】B
【解析】根据题意知道，要求灯只有在光线暗、有人体靠近时才会自动发光，在人离开时自动关闭，说明光敏开关和人体感应器同时控制灯泡，即光敏开关和人体感应器、灯泡三者串联，故B符合题意，ACD不符合题意。
故选B。

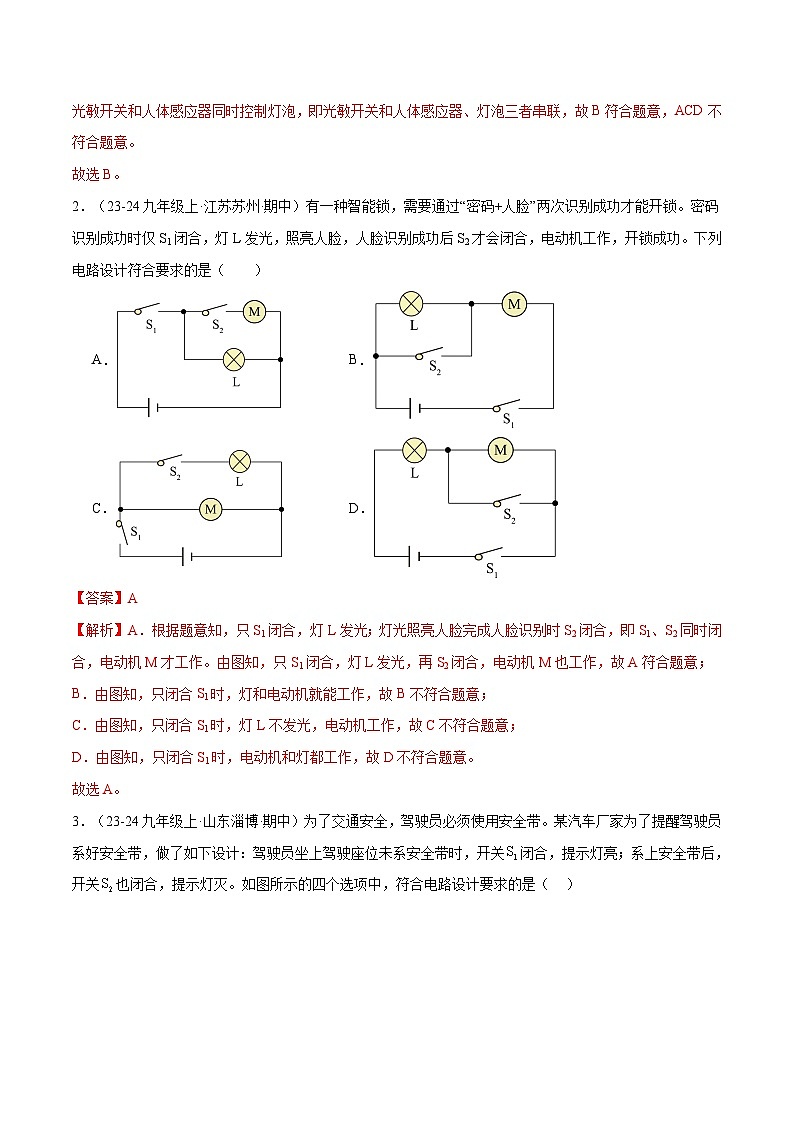

2．（23-24九年级上·江苏苏州·期中）有一种智能锁，需要通过“密码+人脸”两次识别成功才能开锁。密码识别成功时仅S1闭合，灯L发光，照亮人脸，人脸识别成功后S2才会闭合，电动机工作，开锁成功。下列电路设计符合要求的是（ ）
A．B．
C．D．
【答案】A
【解析】A．根据题意知，只S1闭合，灯L发光；灯光照亮人脸完成人脸识别时S2闭合，即S1、S2同时闭合，电动机M才工作。由图知，只S1闭合，灯L发光，再S2闭合，电动机M也工作，故A符合题意；
B．由图知，只闭合S1时，灯和电动机就能工作，故B不符合题意；
C．由图知，只闭合S1时，灯L不发光，电动机工作，故C不符合题意；
D．由图知，只闭合S1时，电动机和灯都工作，故D不符合题意。
故选A。

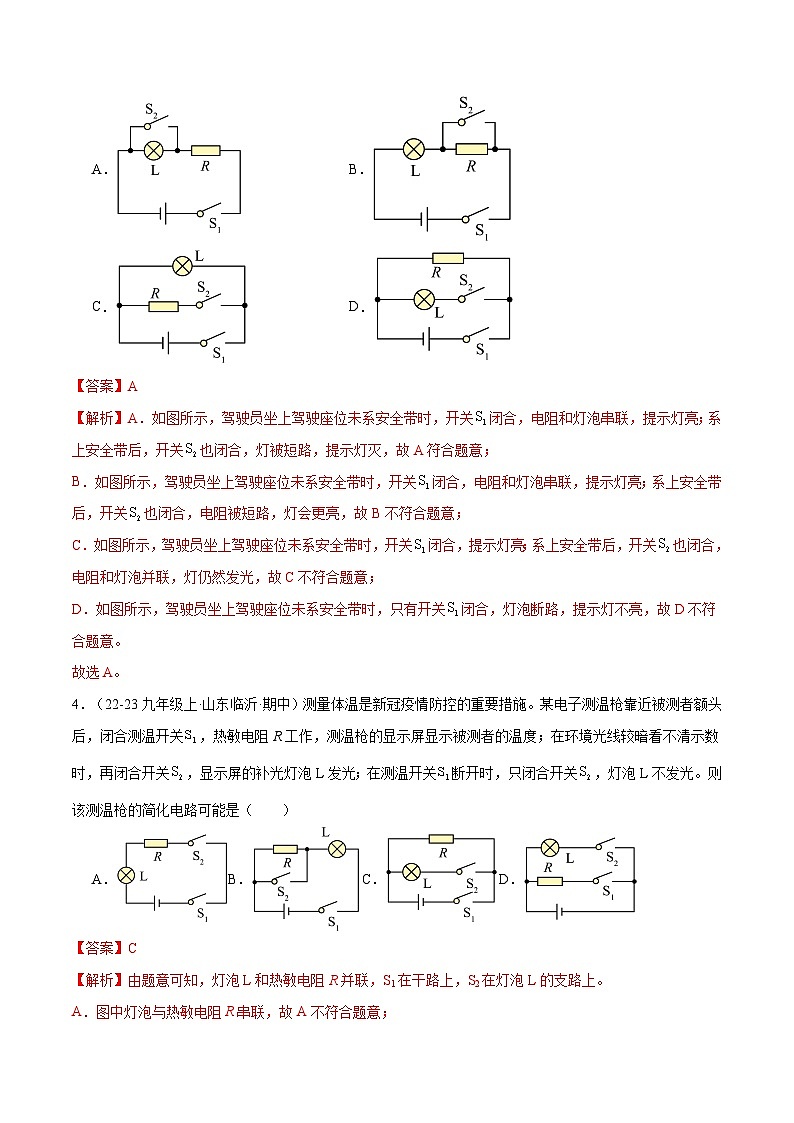

3．（23-24九年级上·山东淄博·期中）为了交通安全，驾驶员必须使用安全带。某汽车厂家为了提醒驾驶员系好安全带，做了如下设计：驾驶员坐上驾驶座位未系安全带时，开关闭合，提示灯亮；系上安全带后，开关也闭合，提示灯灭。如图所示的四个选项中，符合电路设计要求的是（ ）
A． B．
C． D．
【答案】A
【解析】A．如图所示，驾驶员坐上驾驶座位未系安全带时，开关闭合，电阻和灯泡串联，提示灯亮；系上安全带后，开关也闭合，灯被短路，提示灯灭，故A符合题意；
B．如图所示，驾驶员坐上驾驶座位未系安全带时，开关闭合，电阻和灯泡串联，提示灯亮；系上安全带后，开关也闭合，电阻被短路，灯会更亮，故B不符合题意；
C．如图所示，驾驶员坐上驾驶座位未系安全带时，开关闭合，提示灯亮；系上安全带后，开关也闭合，电阻和灯泡并联，灯仍然发光，故C不符合题意；
D．如图所示，驾驶员坐上驾驶座位未系安全带时，只有开关闭合，灯泡断路，提示灯不亮，故D不符合题意。
故选A。
4．（22-23九年级上·山东临沂·期中）测量体温是新冠疫情防控的重要措施。某电子测温枪靠近被测者额头后，闭合测温开关，热敏电阻R工作，测温枪的显示屏显示被测者的温度；在环境光线较暗看不清示数时，再闭合开关，显示屏的补光灯泡L发光；在测温开关断开时，只闭合开关，灯泡L不发光。则该测温枪的简化电路可能是（ ）
A．B．C．D．
【答案】C
【解析】由题意可知，灯泡L和热敏电阻R并联，S1在干路上，S2在灯泡L的支路上。
A．图中灯泡与热敏电阻R串联，故A不符合题意；
B．图中闭合开关S1时，灯泡和热敏电阻R都工作，故B不符合题意；
C．图中闭合开关S1，只有热敏电阻R工作，再闭合开关S2，灯泡L发光，开关S1断开时，闭合开关S2，灯泡L不发光，故C符合题意；
D．图中开关S1断开时，闭合开关S2，灯泡L发光，故D不符合题意。
故选C。
5．（23-24九年级上·广东惠州·期中）居民楼的楼道里，夜间只是偶尔有人经过，电灯总是亮着会浪费电，晚上，有人走动发出声音；白天，无论发出多大声音（光控开关在天黑时自动闭合，天亮时自动断开；声控开关在有人走动发出声音时就闭合，闭合后经过一两分钟便自动断开）。
【答案】见解析
【解析】由题意可知，居民楼的楼道里灯泡亮的条件是：必须是晚上，白天不亮；必须有人走动发出声音，没人不亮，所以光控开关和声控开关不能独立工作，即串联，据此连接电路。如图所示
考点二 根据实物图画电路图
6．（23-24九年级上·河北邯郸·期中）选项电路图中，与实物电路对应的是（ ）
A．甲B．乙C．丙D．丁
【答案】B
【解析】由实物图知，灯与定值电阻并联，一个开关在干路上，一个开关在定值电阻所在支路上。
A．图中灯与定值电阻并联，一个开关在干路上，一个开关在灯所在支路上，与实物图不相符，故A不符合题意；
B．图中灯与定值电阻并联，一个开关在干路上，一个开关在定值电阻所在支路上，与实物图相符，故B不符合题意；
C．图中灯与定值电阻并联，一个开关在灯所在支路上，一个开关在定值电阻所在支路上，与实物图不相符，故C不符合题意；
D．图中灯与定值电阻并联，两个开关都在干路上，与实物图不相符，故D符合题意。
故选B。
7．（23-24九年级上·天津静海·期中）如图是某班四位同学根据如图所示的实物电路所画的电路图，其中正确的是（ ）
A． B． C． D．
【答案】B
【解析】由实物电路图可知，灯泡与电动机并联，S1控制干路，S2控制电动机。
A．电路图中灯泡与电动机并联S1控制电动机，S2控制灯泡，故A错误；
B．电路图中灯泡与电动机并联S1控制干路，S2控制电动机，故B正确；
C．电路图中灯泡与电动机并联S1控制干路，S2控制灯泡，故C错误；
D．电路图中灯泡与电动机并联，两个开关都在干路，故D错误。
故选B。
8．（23-24九年级上·陕西西安·期中）如图所示，请根据电路实物图，在虚线框内画出对应的电路图。
【答案】见解析
【解析】由实物图知，开关、电流表、滑动变阻器、灯依次串联在电源两极上，电压表并联在灯两端，电路图如图所示
9．（23-24九年级上·广东中山·期中）将图所示的电路图画在右边方框线内。
【答案】见解析
【解析】由实物图可知，灯泡和变阻器串联，电流表串联在电路中，电压表并联在灯泡和电流表两端，如图所示：
10．（23-24九年级上·福建泉州·期中）请在虚线框内画出与如图所示实物电路对应的电路图。
【答案】见解析
【解析】由实物图知，两灯并联，开关在灯L2的支路上，L1单独一条支路，如图所示：
考点三 对照电路图连接实物
11．（23-24九年级上·广东江门·期中）根据图1所示的电路图，在图2的实物图上用笔画出连线（要求导线不能交叉）。
【答案】见解析
【解析】根据电路图，两灯并联，开关S1在干路上，S2仅控制L2，实物图连接如下所示
12．（23-24九年级上·广东惠州·期中）按照图甲所示的电路图，将图乙中各个元件连接起来，已知通过电流表的电流不超过0.6A。（导线不能交叉）
【答案】见解析
【解析】通过电流表的电流不超过0.6A，应使用0~0.6A量程，电路连接如下：
13．（23-24九年级上·湖南长沙·期中）按照图甲所示的电路图，将图乙所示实物图用笔画线代替导线连接完整。
【答案】见解析
【解析】根据电路图可知，定值电阻和滑动变阻器串联，滑片向右移动时，滑动变阻器接入电路的阻值变小，故将接线柱B与定值电阻左侧相连；电流表测量电路中的电流，电源电压为3V，电压表并联在定值电阻两端，选择0~3V的量程，如图所示：
14．（23-24九年级上·四川广安·期中）根据电路图连接实物图。
【答案】见解析
【解析】根据电路图可知，电流的路径只有一条，电流表和灯泡和灯泡串联。电流表测量电路中的电流，安全起见，电流表选用大量程。电压表测量灯泡两端电压，电源由两节干电池组成，所以电压表选用小量程，根据电路图连接实物图如下：
15．（23-24九年级上·四川凉山·期中）请用比划线代替导线根据图的电路图连接右边的实物电路图。
【答案】见解析
【解析】根据电路图可知，两灯泡L1和L2并联，电流表A1测L1的电流，电流表A2测L2的电流，A3测干路的电流，则实物图如下图所示
考点四 电路改错
16．（23-24九年级上·河北石家庄·期中）如图所示是小明设计的电路，他想利用电流表测量两只灯泡的总电流，其中有一处连线错误，请你在连接错误的导线上画“×”并改正。
【答案】见解析
【解析】由图可知，该电路为并联电路，则电流表应该串联在干路中，L1与电源正极之间的导线是错误的，修改如图所示
17．（22-23九年级上·广东佛山·期中）小明同学在探究“电流与电压的关系”实验中，设计出了如图的电路，其中有一根导线连接错误，请你把接错的那根导线打上“×”，再把它改到正确位置上（导线不允许交叉）。
【答案】见解析
【解析】图中将电流表与电阻R并联、电压表与电阻R串联是错误的；正确的连接方式是电压表与电阻R并联，电流表与电阻R串联，改正后的电路图如图所示：
18．（23-24九年级上·贵州贵阳·期中）如图是研究欧姆定律的实验装置。图中有一根导线连接错误，请你在错误的导线上打“×”，并改正过来。根据改正后的实物图，在虚线框中画出电路图。
【答案】见解析
【解析】研究欧姆定律的实验中，需要测量定值电阻两端的电压，电压表应该与定值电阻并联，故原图中滑动变阻器与电压表之间的连线错误，应将电压表负接线柱改接到定值电阻左端，如图所示：
根据实物图，电流从电源正极出发，依次经过开关、电流表、定值电阻、滑动变阻器，然后回到电源负极，电压表与定值电阻并联，根据以上分析作出电路图，如图所示：
19．（23-24九年级上·黑龙江哈尔滨·期中）在利用伏安测量R的电阻连接电路时，有一根导线连接错误，请在错误的导线上打“×”
【答案】见解析
【解析】图中电流表并联在定值电阻两端，而电压表串联在电路中，而在本实验中应将滑动变阻器，电压表应与定值电阻并联，如图所示：
20．（23-24九年级上·吉林长春·期中）小军用如下器材：可调的学生电源、电压表、电流表、阻值为5Ω、10Ω、20Ω的定值电阻、开关、导线，滑动变阻器“10Ω、1A”，小军现将电源调成4V，探究电流和电阻的关系。
（1）小军连接了如图甲所示电路，开关闭合前，滑片应调到最 （填“左”或“右”）端；
（2）闭合开关前，小军发现有一根导线连接错误，请在图甲中错误的导线上画“×”；
【答案】（1）右 （2）见解析
【解析】（1）为防止电路中的电流过大损坏电路，开关闭合前，应将变阻器的滑片处于阻值最大端，即最右端。
（2）根据实验要求，定值电阻应与滑动变阻器串联，电压表测定值电阻两端的电压，故应将电流表与定值电阻相连导线，由定值电阻的左边改接到右边，如下图所示：
考点五 按要求连接滑动变阻器
21．（23-24九年级上·云南·期中）如图所示，请用笔画线代替导线将实物电路连接完整，要求闭合开关，向右端移动滑动变阻器的滑片P，小灯泡变亮。
【答案】见解析
【解析】闭合开关S，向右端移动滑动变阻器的滑片P，小灯泡变亮，说明电路中电流变大，电阻变小，所以滑动变阻器应选择右下接线柱与灯泡串联，实物连接如图
22．（23-24九年级上·新疆和田·期中）在如图所示的电路中添加一根导线，要求：开关控制灯泡和滑动变阻器，闭合开关后，当滑片P向左移动时，电流表示数变小。
【答案】见解析
【解析】由图知道，电流从电源的正极出发，经开关后分为两路，分别进入灯泡和变阻器，因此变阻器与灯不可能串联，只能并联；闭合开关后，当滑片P向左移动时，电流表示数变小，说明变阻器接入电路的电阻变大，故滑片以右的电阻丝连入电路中与电流表串联，电流表可选用大量程，如下图
23．（23-24九年级上·山东德州·期中）根据要求用笔画线将下面的电路连接完整：开关闭合后，两只灯泡都发光；当滑动变阻器的滑片向左滑动时，灯L2的亮度变亮，灯L1的亮度不变。
【答案】见解析
【解析】由题意知，当滑动变阻器的滑片向左滑动时，灯L2的亮度变亮，灯L1的亮度不变，两灯泡互不影响，是并联的，滑动变阻器的滑片向左滑动时，灯L2的亮度变亮，滑动变阻器与灯泡L2串联，滑动变阻器的滑片向左滑动时，滑动变阻器接入电路的阻值减小，故滑动变阻器左下端的接线柱接入电路，如图所示：
24．（23-24九年级上·内蒙古赤峰·期中）要求开关控制所有电路元件，两灯泡可独立工作，滑动变阻器的滑片向右移动时两灯泡的亮度同时变暗，电流表测灯泡L1的电流，电压表测灯泡L1的电压，请按照要求在图中正确连接实物。
【答案】见解析
【解析】根据题意可知，两灯泡可独立工作；滑动变阻器的滑片向右移动时两灯泡的亮度同时变暗，且向右移动滑动变阻器接入电路的电阻变大；电流表测灯泡L1的电流，电压表测灯泡L1的电压，则电流表与灯泡L1串联在支路中，电压表并联到灯泡L1两端；电源由两节干电池组成，电压表选用小量程；电流表选用大量程，开关在干路中，如图所示：
考点六 判断电表类型
25．（23-24九年级上·吉林·期中）如图所示，当开关S闭合后，要使两只灯泡L1和L2均发光，甲表是 ，乙表是 （选填“电流表”或“电压表”）。
【答案】电压表 电流表
【解析】[1]若甲是电流表，闭合开关后，L2被短路，不会发光。所以甲是电压表，测量L2两端电压。
[2]电流表在使用时要串联在被测电路中，乙和L2串联，所以乙是电流表。
26．（23-24九年级上·江苏宿迁·期中）在如图所示电路的“◯”内填上合适的电流表或电压表符号。要求：当开关S闭合时，电表都有示数、小灯泡都能发光。
【答案】见解析
【解析】下面的表为电流表，上面的表为电压表，当开关S闭合时，两灯并联，且电表都有示数、小灯泡都能发光，如下图所示：
27．（23-24九年级上·云南昆明·期中）小明在做电学实验的时候遇到一个问题：他的电压表和电流表上面的“V”“A”标记均看不清，为了区分哪个是电压表哪个是电流表，他将两只电表分别接入图中电路的“？”里。
（1）小王闭合开关，若出现 ，则该表为电流表；
（2）小王闭合开关，若出现 ，则该表为电压表。
【答案】（1）灯泡发光 （2）灯泡不发光
【解析】（1）如果是电流表，串联在电路中，灯泡发光，测量电路中的电流。
（2）如果图中是电压表，串联在电路中，此时电路相当于断路，灯泡不发光，电压表测电源电压有示数。
考点七 用电压表检测电路故障
28．（23-24九年级上·江苏盐城·期中）如图所示的实验电路，闭合开关后，无论怎样移动滑动变阻器的滑片小灯泡都不发光，小明同学利用一个完好的电压表进行电路故障检测，已知电路中只有一处故障，检测结果如表所示，则电路中的故障是（ ）（导线各处连接完好）
A．开关断路B．小灯泡断路C．滑动变阻器断路D．小灯泡短路
【答案】A
【解析】当开关S闭合时，小灯泡L不亮，说明电路可能出现了断路现象或灯泡短路；ab间电压表有示数，说明与电压表并联的那部分电路断路；bc、cd间电压表无示数，说明与电压表并联的那部分电路之外有断路；所以故障是开关断路，故A符合题意，BCD不符合题意。
故选A。
29．（23-24九年级上·江苏南通·期中）如图所示的电路中，R0是定值电阻，L是小灯泡，R是滑动变阻器，闭合开关S，发现无论怎样移动滑动变阻器的滑片，小灯泡都不发光。现用一只电压表检测这一现象产生的原因，当电压表接ab两点时，电压表无示数；接ac两点时，电压表有示数。则产生上述现象的原因可能是（ ）
A．R0短路B．L断路C．R断路D．R0断路
【答案】D
【解析】根据题意可知，闭合开关S，发现无论怎样移动滑动变阻器的滑片，小灯泡都不发光，说明电路出现断路或短路；当电压表接ab两点时，电压表无示数，说明是电压表并联的部分短路或电压表并联以外的部分断路；接ac两点时，电压表有示数，说明电源正极到a之间的电路没有断路，则故障可能为灯泡发生了短路或电阻R0出现了断路，即灯L短路或R0断路，故ABC不符合题意，D符合题意。
故选D。
30．（23-24九年级上·云南·期中）小明同学在“探究串联电路电压规律”的实验中，按如图所示的电路图连接实物。闭合开关，发现灯L1和L2都不亮，小明用电压表逐一与元件并联，以查找故障，测量得出；；若电路只有一处故障，则故障可能为（ ）
A．L1断路B． L1短路
C． L2断路D． L2短路
【答案】C
【解析】BD．L1和L2都不亮，表明不是L1或L2短路，因只有一处故障，两灯不可能同时短路。故BD不符合题意；
AC．Uab=0，电压表外部断路，表明电压表与电源不连通；Ubc=0，电压表外部断路，表明电压表与电源不连通；Ucd=6V，电压表外部连通，表明电压表与电源连通，与电压表并联的电路部分发生断路，L1未断路，故可能是灯泡L2断路。故C正确，A错误。
故选C。
考点八 用电流表（或导线）检测电路故障
31．（23-24九年级上·重庆忠县·期中）如图所示，当开关S闭合时，灯L1、L2都不亮。某同学用一根导线去查找电路的故障。他先将导线接在a、b两点上，灯L2亮，L1不亮；然后他将导线接在b、c两点上，两灯均不亮。由此可以判断故障原因是（ ）
A．L1短路B．L2短路C．L1断路D．L2断路
【答案】C
【解析】闭合开关时，两灯均不亮，说明电路中某处断路，或是两灯均短路；用导线先并联在L1两端时，发现L2亮，灯L1不亮，说明电路通路，L2完好，两灯均短路不成立；导线与灯L2并联，两灯均不亮，说明灯L1发生了断路。故C符合题意，ABD不符合题意。
故选C。
32．（23-24九年级上·广东东莞·期中）如图所示的电路中；闭合开关S后，两灯均不发光。为检测电路故障，小华进行了以下操作：在c、d两点间接入一灯泡L3后，用一根导线连接a、b两点，发现灯L1、L3亮，电流表有明显示数；用这根导线连接b、c两点，发现三灯均不亮，电流表无示数。则电路故障可能是（ ）
A．灯断路B．灯短路
C．电流表断路D．灯断路
【答案】D
【解析】闭合开关S后，两灯均不发光，表明电路中可能存在断路。在c、d两点间接入一灯泡L3后，用一根导线连接a、b两点，发现灯L1、L3亮，表明a、b两点，到电源两极为通路，断路可能发生在a、b两点之间，即L2可能存在断路，用这根导线连接b、c两点，发现三灯均不亮，表明b、c两点到电源两极为断路，故断路发生在L2上，故ABC不符合题意，D符合题意。
故选D。
33．（23-24九年级上·陕西安康·期中）如图所示的电路中，闭合开关S，两灯都不发光。现用电流表进行检测，当电流表并联在AB两点间时，灯L2发光，电流表有示数；当电流表并联在BC两点间时，两灯不发光，电流表示数为零。则电路故障的原因可能是（ ）
A．开关接触不良B．灯L1接触不良或灯丝断开
C．灯L1被短路D．灯L2接触不良或灯丝断开
【答案】B
【解析】A．如果开关接触不良，则当电流表并联在AB两点间时，电路断路，灯L2不发光，电流表没有示数，故A不符合题意；
B．如果灯L1接触不良或灯丝断开，则当电流表并联在AB两点间时，电流表与L2串联，灯L2发光，电流表有示数；当电流表并联在BC两点间时，电路断路，所以两灯不发光，电流表示数为零，故B符合题意；
C．如果灯L1被短路，则闭合开关S，灯L2发光，与题意不符，故C不符合题意；
D．如果灯L2接触不良或灯丝断开，则当电流表并联在AB两点间时，电路断路，则两灯不发光，电流表没有示数，与题意不符，故D不符合题意。
故选B。
34．（23-24九年级上·甘肃兰州·期中）小伟同学利用如下图所示的电路，探究串联电路的电流规律。闭合开关，发现电流表指针不转动，小灯泡L1和L2均不发光。于是找了一根导线来排查故障。当导线连接a、b两端时，两灯泡不发光，电流表无示数；连接b、c两端时，L1和L2都发光，电流表无示数。由此判断电路的故障是（ ）
A．小灯泡L1断路B．小灯泡L2断路C．电流表未接入电路D．开关接触不良
【答案】C
【解析】闭合开关，发现电流表指针不转动，小灯泡L1和L2均不发光，说明电路是断；当导线连接a、b两端时两灯泡不发光，电流表无示数，说明是a、b以外部分断路，连接b、c两端时，L1和L2都发光，说明b、c以外是通路，因而电路的故障是b、c之间断路，电流表没有接入电路造成的，故C符合题意，ABD不符合题意。
故选C。
考点九 利用电表有无示数判断电路故障
35．（23-24九年级上·广东惠州·期中）如图所示的电路中，电源电压不变，开关S闭合，灯L1、L2都正常发光，一段时间后，突然其中一灯熄灭，而电流表和电压表的示数都不变，出现这一现象的原因可能是（ ）
A．灯L2断路B．灯L2短路C．灯L1短路D．灯L1断路
【答案】A
【解析】A．如果灯泡L2断路，电流表测量L1支路电流不受影响，示数不变；电源电压不变，电压表示数不变。故A符合题意；
B．如果灯泡L2短路，整个电路短路，电流表电压表示数都变为零。故B不符合题意；
C．如果灯泡L1短路，整个电路短路，电流表电压表示数都变为零。故C不符合题意；
D．如果灯泡L1断路，不发光；电流表断路无示数。故D不符合题意。
故选A。
36．（多选）（23-24九年级上·江西九江·期中）如图是小强在做“探究串联电路中电流、电压特点”实验时连接的实物电路。当开关闭合时，则出现此故障的原因可能是（ ）
A．发现灯L1、L2均不亮，电流表无示数电压表有读数，则L2开路
B．发现灯L1不亮、灯L2亮，电流表和电压表均有读数，L2短路
C．发现灯L1、L2均不亮，电流表无示数电压表有读数，则L1开路
D．发现灯L1不亮、灯L2亮，电流表和电压表均有读数，L1短路
【答案】AD
【解析】由图可知，两个灯泡串联，电压表测量灯泡L2两端的电压，电流表测量电路中的电流；
AC．发现灯L1、L2均不亮，电流表无示数，可能电路出现了断路故障，电压表有读数，说明电压表与电源之间是接通的，所以故障是L2开路，故A符合题意，C不符合题意；
BD．发现灯L1不亮、灯L2亮，电流表有示数，可能电路出现了短路现象，电压表有读数，说明灯泡L2正常，所以故障是L1短路，故B不符合题意，D符合题意。
故选AD。
37．（23-24九年级上·四川达州·期中）在如图所示的电路中，电源电压保持不变。闭合开关S，小灯正常发光，电路正常工作。一段时间后，小灯L突然熄灭，此时电流表的示数为零，电压表有示数。则电路的故障情况是（ ）
A．电阻R断路B．灯L断路C．电阻R短路D．灯L短路
【答案】B
【解析】由电路图可知，小灯L与电阻R串联，电压表并联在灯泡L两端，测L两端电压，电流表测串联电路中的电流。串联电路中灯泡熄灭、电流表示数为零，说明电路出现断路故障。而电压表有示数，说明电压表的正负接线柱到电源的正负极是通路，则应该是灯泡发生断路。故B符合题意，ACD不符合题意。
故选B。
38．（23-24九年级上·安徽黄山·期中）如图所示电路中，电源电压保持不变，闭合开关S。发现两个电表都无示数，则出现这种故障的原因可能是（ ）
A．L1短路B．L2短路C．L1断路D．L2断路
【答案】D
【解析】由电路图可知，灯泡L1与灯泡L2串联，电压表测L1两端的电压，电流表测电路中的电流，闭合开关S，发现两个电表都无示数，电流表无示数说明电路断路，电压表没有示数说明电压表与电源的电路间存在断路，故可能是L2断路。故D符合题意，ABC不符合题意。
故选D。
39．（22-23九年级上·辽宁大连·期中）如图所示电路，开关S闭合时，电流表有示数，电压表无示数；开关S断开时，电流表、电压表均无示数，电路仅有一处故障，下列说法正确的是（ ）
A．电阻R1断路B．电阻R2断路
C．电阻R2短路D．电阻R3断路
【答案】A
【解析】开关S断开时，该电路为串联电路，电流表测量电路中的电流，电压表测量R2两端的电压，电流表无示数，说明电路出现了断路现象，电压表无示数，说明电压表与电源之间是断开的，所以故障可能是R3断路或R1断路；S闭合时，只有R3接入电路中，电流表测量电路中的电流，有示数，说明R3是通路，电压表被短路，电压表无示数，所以故障是电阻R1断路，故A正确，BCD错误。
故选A。
40．（23-24九年级上·四川成都·期中）如图所示电路，开关S闭合后，两灯正常发光，一段时间后，L1熄灭，电压表无示数，小灯泡亮度变亮 ，若两灯均熄灭，电压表和电流表均无示数，则故障可能是 （选填“L1短路”、“L1断路”或“L2断路”）。
【答案】 L1短路 L2断路
【解析】[1]由图可知，当闭合开关时，电流表测量电路中L1所在支路的电流，电压表测量L1两端的电压；串联只有一条电流路径，电流表示数变大，说明L1短路。
[2]若两灯均熄灭，电压表和电流表均无示数，说明电路出现了断路故障，说明电压表与电源不相通，可能是L2断路。
考点十 应用欧姆定律进行故障分析
41．（23-24九年级上·四川达州·期中）如图所示的电路中，电源电压保持不变，闭合开关S，电路正常工作。一段时间后发现有一只电表的示数变大，已知故障仅出现在电阻R1或R2。则下列判断正确的是（ ）
A．R1一定开路B．R2一定开路
C．R1可能短路D．R2可能短路
【答案】C
【解析】由电路图可知，闭合开关S后，R1与R2串联接入电路，电流表测电路中电流，电压表测R1两端电压。
A．若电阻R1开路，则电路断路，电路中电流为零，即电流表示数变为零，电压表能测电源电压，示数变大，R1可能开路，故A错误；
B．若电阻R2开路，则电路断路，电路中电流为零，即电流表示数变为零，电压表不能测电源电压，此时电压表断路，示数为零，两表示数都减小，故B错误；
C．若R1短路，此时电路中只有R2接入电路，电路电阻变小，故由欧姆定律可知，电路中电流变大，即电流表示数变大，此时电压表示数为0，示数变小，R1可能短路，故C正确；
D．若R2短路，此时电路中只有R1接入电路，电路电阻变小，故由欧姆定律可知，电路中电流变大，即电流表示数变大，此时R2两端电压等于电源电压，则电压表示数也变大，故D错误。
故选C。
42．（23-24九年级上·广东深圳·期中）如图所示电路，闭合开关，两灯均发光，两电表均有示数．过一会儿，其中一个灯泡突然熄灭，两只电表示数都增大，造成此现象的原因可能是（ ）
A．灯短路B．灯短路C．灯断路D．灯断路
【答案】B
【解析】A．灯短路则电路中总阻变小，根据欧姆定律，电压一定，电流变大，即电流表示数变大，灯两端电压为0，故电压表示数变小，故A不符合题意。
B．灯短路则电路中总阻变小，根据欧姆定律，电压一定，电流变大，即电流表示数变大，灯两端电压变为电源电压，即电压表示数变大，故B符合题意；
C．灯断路会导致电路中电流为0，电压表与灯串联，相当于测电压电源，即电流表示数变小，电压表示数变大，故C不符合题意
D．灯断路会导致电路中电流为0，即电流表示数为0，电压表未接入电路，示数也为0，即两表示数均变小，故D不符合题意。
故选B。
43．（23-24九年级上·四川成都·期中）如图电路正常工作一段时间后，两表中一表示数变大，另一表示数变小。电路中除了灯泡L和电阻R外，其他元件及连接均无问题，则下列分析中正确的是（ ）
A．可能是灯丝短路B．灯泡可能仍然发光
C．可能是灯丝断了D．一定是R短路
【答案】B
【解析】A．由图可知，电阻R、电灯L和电流表串联，电压表测量R两端的电压，电流表测量电路电流；若灯丝短路，电路的总电阻变小，根据欧姆定律可知，电路中的电流变大，电压表测量的是电源电压，示数变大，故A不符合题意；
BD．若R短路，电路的总电阻变小，根据欧姆定律可知，电路中的电流变大，电压测量一段导线两端的电压，示数减小为0，灯泡仍然发光，若电阻断路，电路中电流表示数为0，电压表测量电源电压，示数变大，灯泡不发光，故B符合题意，D不符合题意。
C．若灯丝断了，则电路中无电流，电流表和电压表均无示数，故C不符合题意。
故选B。
44．（多选）（23-24九年级上·辽宁铁岭·期中）如图所示，开关S闭合后，两只灯泡均发光，两表均有示数，一会后，发现电路出现故障，导致至少有一灯不亮，两电表中至少有一表示数增大，造成这种情况的原因可能是（ ）
A．灯短路B．灯断路
C．灯短路D．灯断路
【答案】ABC
【解析】A．若灯L1短路，则电压表也被短路，此时电压表的示数为零，电流表的示数变大，灯泡L1不亮，L2亮，故A符合题意；
B．若灯L1断路，电压表串联在电路中，由于电压表内阻很大，此时电路相当于断路，两灯泡均不亮，且电压表示数接近电源电压，故B符合题意；
C．若灯L2短路，灯泡L2不亮，电流表的示数变大，电压表测量灯泡L1的电压，根据可得，电压表示数变大，故C符合题意；
D．若灯L2断路，电流表、电压表都没有示数，故D不符合题意。
故选ABC。
45．（23-24九年级上·重庆·期中）如图所示的电路中，电源电压保持不变．闭合开关S，将滑动变阻器R的滑片P移到合适位置，电压表、电流表均正常工作且有示数，某时刻电流表和电压表的示数都突然变小，电路故障可能是（ ）
A．电阻断路B．电阻短路
C．滑动变阻器R断路D．滑动变阻器R短路
【答案】A
【解析】如图，滑动变阻器R与定值电阻R0串联，电压表测R两端的电压；
A．电阻断路，整个电路断路，电流表、电压表示数减小为零，故A符合题意；
B．电阻短路，电路中只剩滑动变阻器R，电流表、电压表示数都增大，故B不符合题意；
C．滑动变阻器R断路，电压表串联在电路中，由于电压表的电阻很大，电压表示数增大，接近电源电压，电流表示数减小，电流表几乎没有示数，故C不符合题意；
D．滑动变阻器R短路，电压表也被短路，电路中只有定值电阻；此时电压表的示数为零，电流表的示数变大，故D不符合题意。
故选A。
46．（23-24九年级上·重庆沙坪坝·期中）如图所示电路，电源两端电压12V保持不变。下列说法中正确的是（ ）
A．当开关S1闭合、S2断开，三只小灯泡串联，电压表V1测量L3两端电压，电压表V2测量L1和L2两端电压
B．当开关S1断开、S2闭合，L1与L3串联，电压表V1示数为12V
C．当开关S1、S2断开，三个小灯泡串联，若电压表V1示数为7V，电压表V2示数为9V，则小灯泡L1两端电压为5V
D．开关S1闭合、S2断开，过了一段时间后，电流表示数突然增大，电压表V1变为12V、电压表V2示数变为0，则故障原因可能为L3短路
【答案】B
【解析】A．如图所示，当开关S1闭合、S2断开，灯泡L1短路，L2与L3串联，电压表V1测量L3两端电压，电压表V2测量L2两端电压，故A错误；
B．如图所示，当开关S1断开、S2闭合，灯泡L2短路，L1与L3串联，电压表V1测电源电压，则V1示数为12V，故B正确；
C．如图所示，当开关S1、S2断开，三个小灯泡串联，电压表V1测L1与L3两端总电压为7V；电压表V2测L1与L2两端总电压为9V；则小灯泡L1两端电压为
故C错误；
D．如图所示，开关S1闭合、S2断开，L2与L3串联，过了一段时间后，电流表示数突然增大，电路中电阻变小，电压表V1变为12V等于电源电压，电压表V2示数变为0，则说明与V2并联的L2可能短路，故D错误。
故选B。
47．（23-24九年级上·河北秦皇岛·期中）如图所示电路，电源电压恒定不变。闭合开关S，电流表、电压表均有示数。向右移动滑动变阻器的滑片P，电压表示数将 （选填“变大”、“变小”或“不变”）。一段时间后，发现电流表示数变大，电压表示数变为零。应该是 （选填“R1”或“R2”）出现了 （选填“短路”或“断路”）故障。
【答案】 变小 R2 短路
【解析】[1]如图所示电路，闭合开关S，两电阻串联，电压表测R2两端电压，向右移动滑动变阻器的滑片P，接入电阻变小，根据串联电路分压的规律，R2两端电压变小，电压表示数变小。
[2][3]一段时间后，发现电流表示数变大，表明电路中总电阻变小，没有断路，可能存在短路，电压表示数变为零，则电压表测量范围内有短路，故应该是R2出现了短路故障。
48．（23-24九年级上·辽宁丹东·期中）小红在做如图所示的实验过程中，闭合开关时，两电表示数正常，一段时间后一电表示数变大，另一电表示数变小，小红检查后发现两个定值电阻R1、R2中的一个出现了故障，那么故障可能是 或 。
【答案】R1短路 R1断路
【解析】[1][2]由图可知，该电路为串联电路，电压表测量电阻R1两端的电压，电流表测量电路中的电流。若电阻R1短路，电路中的总电阻变小，根据欧姆定律可知，电路中电流变大，电流表示数变大；电压表测量一段导线两端的电压，电压表示数减小为0；若电阻R1断路，则电流表示数减小为0；此时的电压表测量电源的电压，根据串联电路的电压规律可知，电压表示数变大；若电阻R2短路，电路中的总电阻变小，根据欧姆定律可知，电路中电流变大，电流表示数变大；电压表电源的电压，电压表示数变大；若电阻R2断路，则电流表、电压表示数都减小为0。综上所述，故障是R1短路或R1断路。
49．（23-24九年级上·山西太原·期中）如图甲所示是一种时尚的烹饪工具——空气炸锅。使用它时发现：空气炸锅通过两个开关可以让电动机和发热管同时工作产生热风，也可以在加热结束后让电动机单独工作吹冷风给发热管降温，但是不会只发热而不吹风，请在图乙的虚线内画出两个开关并完成空气炸锅工作的电路图。
【答案】见解析
【解析】也可以在加热结束后让电动机单独工作吹冷风给发热管降温，说明电动机和发热管是独立工作，互不影响，故电动机和发热管是并联；有一个开关需要在干路上，控制整个电路；也可以在加热结束后让电动机单独工作吹冷风给发热管降温，但是不会只发热而不吹风，说明加热管需要一个开关控制，故电路图如图所示：
50．（22-23九年级上·山东菏泽·期中）如下图所示，当开关S闭合时将出现短路现象。请将图改为并联电路，请在错处打“×”，在原图上加以改正。（仅能改动一根线）
【答案】见解析
【解析】两灯泡并联，两灯泡应并列连接，即应首首相连、尾尾相连，由图可知，L2右端与电源负极的连线错误，应将电源负极与L1左端相连。如图所示：
51．（22-23九年级上·陕西西安·期中）完成下列作图。
（1）如图甲是某电路的实物图，请根据实物图在方框内画出对应的电路图。
（2）如图乙所示，请在“○”内填入合适的电表，使闭合开关时，L1，L2组成并联电路。
【答案】见解析
【解析】（1）由图可知，两灯并联，电流表串联在L2支路上，开关在干路上，电路图如图所示
（2）电流表相当于导线，电压表相当于断路，电流从电源正极流出之后，必须分为两支，才能使两灯并联，故填表后如图所示
52．（23-24九年级上·广东汕头·期中）（1）在下左图中的◯里填上适当的电表符号，使之成为正确的电路图；
（2）在如上中图所示的电路中，有两根导线尚未连接，请用笔画线代替导线补上。要求①电压表测小灯泡两端电压；②闭合开关S，向a端移动滑动变阻器的滑片P，小灯泡变亮；
（3）根据上右图所示的的实物连接图，在右面的框中画出电路图。
【答案】见解析
【解析】（1）从上到下，第一个圆圈与开关S和电源串联，应是电流表，第二个与灯泡L1串联，也是电流表，第三个与L1并联，应是电压表，故如图所示：
（2）电压表要测小灯泡电压，故电压表应与小灯泡并联；开关闭合后，滑片向a端移动时灯泡变亮，电流变大，说明此时电阻应该变小，故滑动变阻器另一个接线柱应该接在a端，如图所示：
（3）由实物连接图可知灯泡L1和L2串联在电路中，电流表测量电路电流，电压表测量L1电压，开关S位于两灯之间，故电路图如图所示：
53．（23-24九年级上·广东佛山·期中）按要求作图。
（1）按图（甲）的电路图把（乙）图中实物连接起来（用铅笔画线代替导线）。
（2）在虚线框内画出下列实物连接图的电路图。
（3）如图电路中，请完成连接图．要求：
①两灯泡并联；
②电流表测L1的电流，电流大约0.5A；
③闭合开关，向A端移动滑动变阻器的滑片P，两灯均变暗。
【答案】见解析
【解析】（1）采用“电流流向法”，电流从电源正极出发，依次将开关S、灯泡L2、灯泡L1串联回到电源的负极，如图：
（2）分析实物图可知，开关S2在干路，S1与灯L2串联在一条支路上，L1在另一条支路上，两灯并联，如图：
（3）电流表测L1的电流，电流大约0.5A，故电流表选用小量程与灯L1串联；两灯泡并联，则用导线连接两灯的右接线柱；闭合开关，向A端移动滑动变阻器的滑片P，两灯均变暗，说明变阻器接入电路的电阻变大，故滑片以右的电阻丝连入电路中，且滑动变阻器串联在干路中，如图：
54．（23-24九年级上·四川德阳·期中）某小组利用如图所示的电路探究电流与电阻的关系，某同学接错了一根导线，根导线上打“×”，并补画出正确的那根导线。
【答案】见解析
【解析】原电路中，R与变阻器串联后再与电流表并联，电压表串联在电路中是错误的，R、电流表和变阻器应串联在电路中，电压表测R的两端电压，改正后如下图所示：
55．（23-24九年级上·黑龙江·期中）请利用下列器材，用笔画线连接“伏安法测量电阻”的实验电路。
【答案】见解析
【解析】电源有两节干电池串联组成，电压为3V，电压表与电阻并联测量电阻的电压。电路中电流无法确定，电流表选择大量程。滑动变阻器选择一上一下接线柱串联在电路中。开关串联在电路中控制电路。根据各元件的连接方式，连接实物图。如图：
测试点
a、b
b、c
c、d
电压表示数
有示数
无示数
无示数
