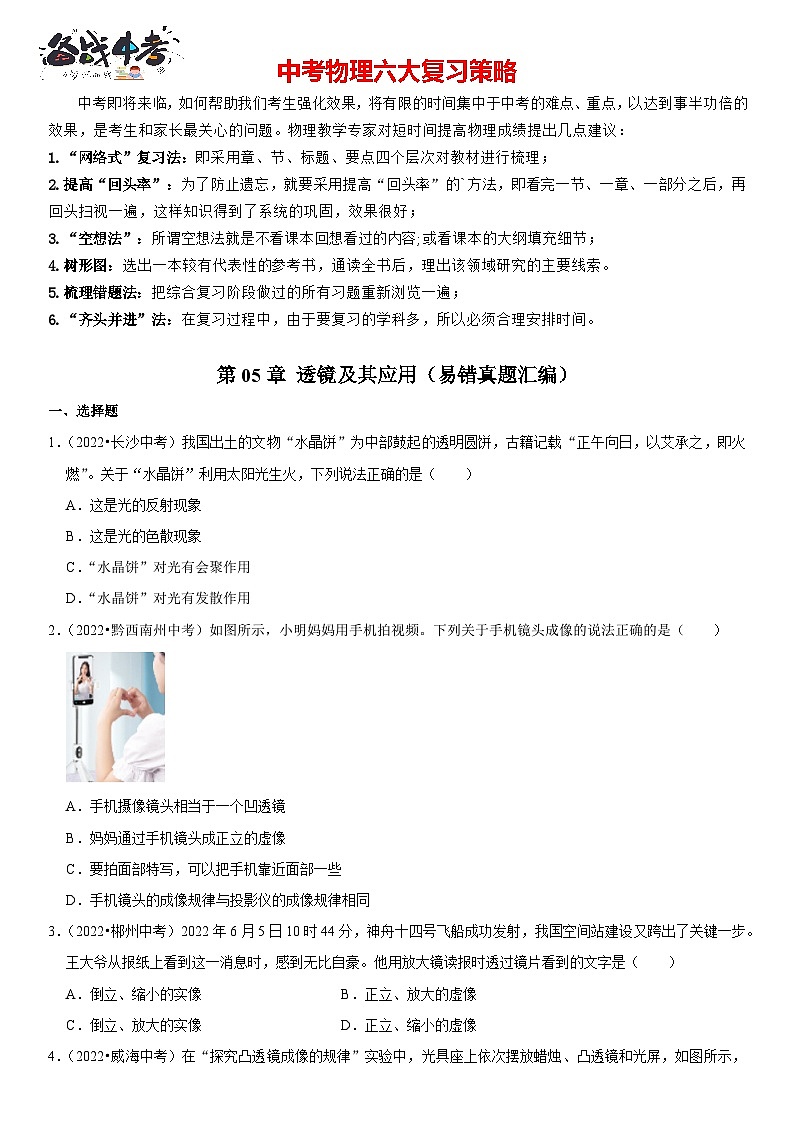

第05章 透镜及其应用（易错真题汇编）-最新中考物理一轮复习高频考点精讲与易错题精练（全国通用）

这是一份第05章 透镜及其应用（易错真题汇编）-最新中考物理一轮复习高频考点精讲与易错题精练（全国通用），文件包含第05章透镜及其应用易错真题汇编原卷版docx、第05章透镜及其应用易错真题汇编解析版docx等2份试卷配套教学资源，其中试卷共20页， 欢迎下载使用。

1.“网络式”复习法：即采用章、节、标题、要点四个层次对教材进行梳理；
2.提高“回头率”：为了防止遗忘，就要采用提高“回头率”的`方法，即看完一节、一章、一部分之后，再回头扫视一遍，这样知识得到了系统的巩固，效果很好；
3.“空想法”：所谓空想法就是不看课本回想看过的内容;或看课本的大纲填充细节；
4.树形图：选出一本较有代表性的参考书，通读全书后，理出该领域研究的主要线索。
5.梳理错题法：把综合复习阶段做过的所有习题重新浏览一遍；
6.“齐头并进”法：在复习过程中，由于要复习的学科多，所以必须合理安排时间。
第05章 透镜及其应用（易错真题汇编）
一、选择题
1．（2022•长沙中考）我国出土的文物“水晶饼”为中部鼓起的透明圆饼，古籍记载“正午向日，以艾承之，即火燃”。关于“水晶饼”利用太阳光生火，下列说法正确的是（ ）
A．这是光的反射现象
B．这是光的色散现象
C．“水晶饼”对光有会聚作用
D．“水晶饼”对光有发散作用
解：“水晶饼”中间厚、边缘薄，属于凸透镜，凸透镜使太阳光发生折射，对光线有会聚作用，故ABD错误、C正确。
答案：C。
2．（2022•黔西南州中考）如图所示，小明妈妈用手机拍视频。下列关于手机镜头成像的说法正确的是（ ）
A．手机摄像镜头相当于一个凹透镜
B．妈妈通过手机镜头成正立的虚像
C．要拍面部特写，可以把手机靠近面部一些
D．手机镜头的成像规律与投影仪的成像规律相同
解：手机的摄像头相当于凸透镜，利用其成倒立、缩小的实像，与照相机的工作原理相同；
要拍面部特写，此时的像会变大，像距变大，物距变小，可以把手机靠近面部一些；
综上所述，C正确，ABD错误。
答案：C。

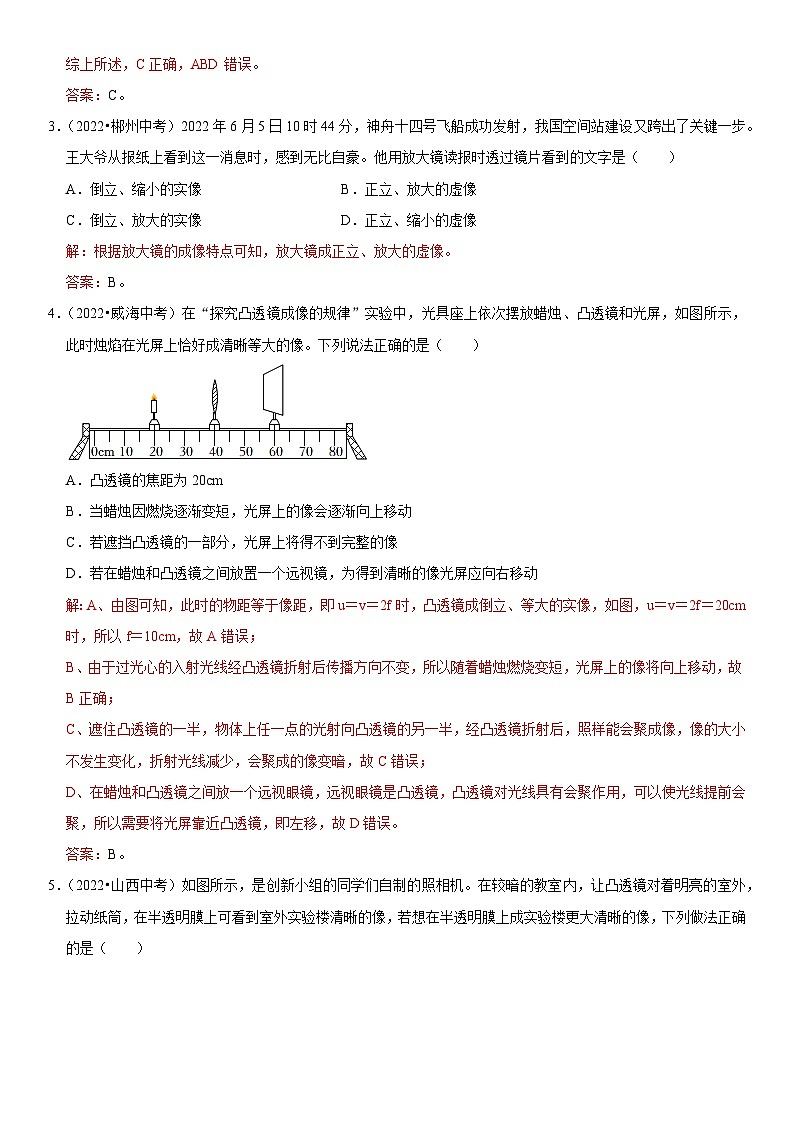

3．（2022•郴州中考）2022年6月5日10时44分，神舟十四号飞船成功发射，我国空间站建设又跨出了关键一步。王大爷从报纸上看到这一消息时，感到无比自豪。他用放大镜读报时透过镜片看到的文字是（ ）
A．倒立、缩小的实像B．正立、放大的虚像
C．倒立、放大的实像D．正立、缩小的虚像
解：根据放大镜的成像特点可知，放大镜成正立、放大的虚像。
答案：B。

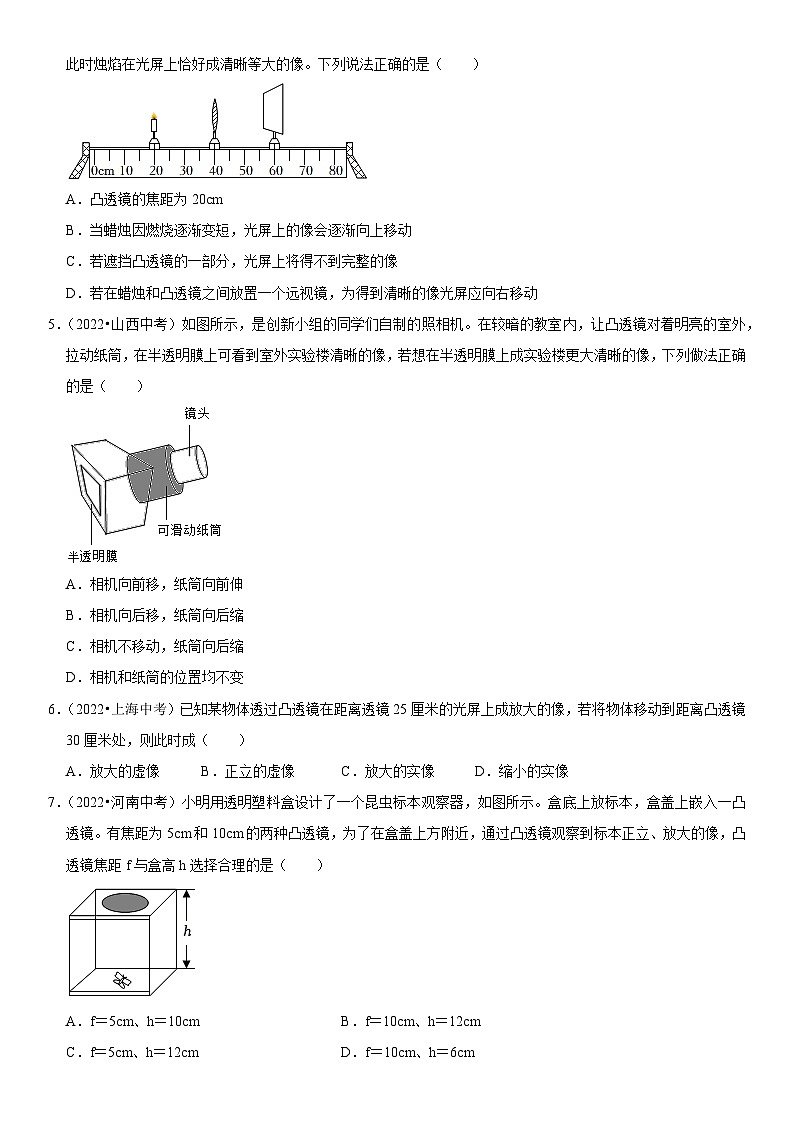

4．（2022•威海中考）在“探究凸透镜成像的规律”实验中，光具座上依次摆放蜡烛、凸透镜和光屏，如图所示，此时烛焰在光屏上恰好成清晰等大的像。下列说法正确的是（ ）
A．凸透镜的焦距为20cm
B．当蜡烛因燃烧逐渐变短，光屏上的像会逐渐向上移动
C．若遮挡凸透镜的一部分，光屏上将得不到完整的像
D．若在蜡烛和凸透镜之间放置一个远视镜，为得到清晰的像光屏应向右移动
解：A、由图可知，此时的物距等于像距，即u＝v＝2f时，凸透镜成倒立、等大的实像，如图，u＝v＝2f＝20cm 时，所以f＝10cm，故A错误；
B、由于过光心的入射光线经凸透镜折射后传播方向不变，所以随着蜡烛燃烧变短，光屏上的像将向上移动，故B正确；
C、遮住凸透镜的一半，物体上任一点的光射向凸透镜的另一半，经凸透镜折射后，照样能会聚成像，像的大小不发生变化，折射光线减少，会聚成的像变暗，故C错误；
D、在蜡烛和凸透镜之间放一个远视眼镜，远视眼镜是凸透镜，凸透镜对光线具有会聚作用，可以使光线提前会聚，所以需要将光屏靠近凸透镜，即左移，故D错误。
答案：B。

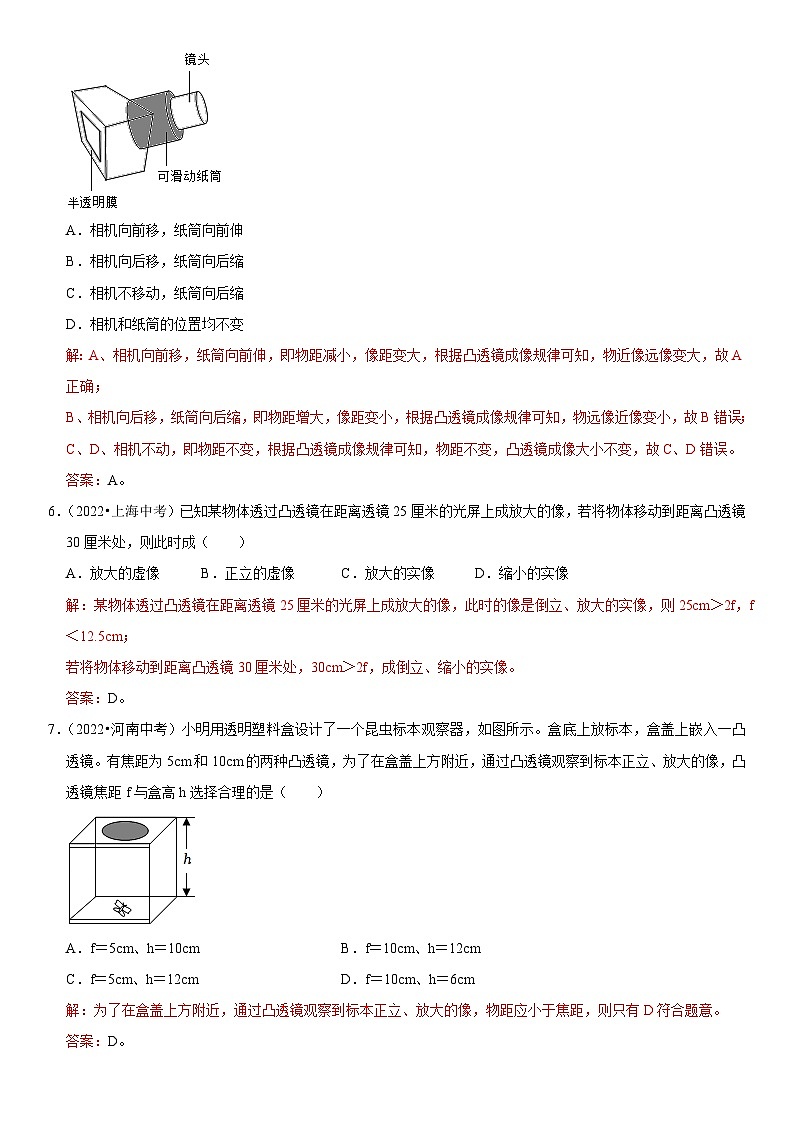

5．（2022•山西中考）如图所示，是创新小组的同学们自制的照相机。在较暗的教室内，让凸透镜对着明亮的室外，拉动纸筒，在半透明膜上可看到室外实验楼清晰的像，若想在半透明膜上成实验楼更大清晰的像，下列做法正确的是（ ）
A．相机向前移，纸筒向前伸
B．相机向后移，纸筒向后缩
C．相机不移动，纸筒向后缩
D．相机和纸筒的位置均不变
解：A、相机向前移，纸筒向前伸，即物距减小，像距变大，根据凸透镜成像规律可知，物近像远像变大，故A正确；
B、相机向后移，纸筒向后缩，即物距增大，像距变小，根据凸透镜成像规律可知，物远像近像变小，故B错误；
C、D、相机不动，即物距不变，根据凸透镜成像规律可知，物距不变，凸透镜成像大小不变，故C、D错误。
答案：A。
6．（2022•上海中考）已知某物体透过凸透镜在距离透镜25厘米的光屏上成放大的像，若将物体移动到距离凸透镜30厘米处，则此时成（ ）
A．放大的虚像B．正立的虚像C．放大的实像D．缩小的实像
解：某物体透过凸透镜在距离透镜25厘米的光屏上成放大的像，此时的像是倒立、放大的实像，则25cm＞2f，f＜12.5cm；
若将物体移动到距离凸透镜30厘米处，30cm＞2f，成倒立、缩小的实像。
答案：D。
7．（2022•河南中考）小明用透明塑料盒设计了一个昆虫标本观察器，如图所示。盒底上放标本，盒盖上嵌入一凸透镜。有焦距为5cm和10cm的两种凸透镜，为了在盒盖上方附近，通过凸透镜观察到标本正立、放大的像，凸透镜焦距f与盒高h选择合理的是（ ）
A．f＝5cm、h＝10cmB．f＝10cm、h＝12cm
C．f＝5cm、h＝12cmD．f＝10cm、h＝6cm
解：为了在盒盖上方附近，通过凸透镜观察到标本正立、放大的像，物距应小于焦距，则只有D符合题意。
答案：D。

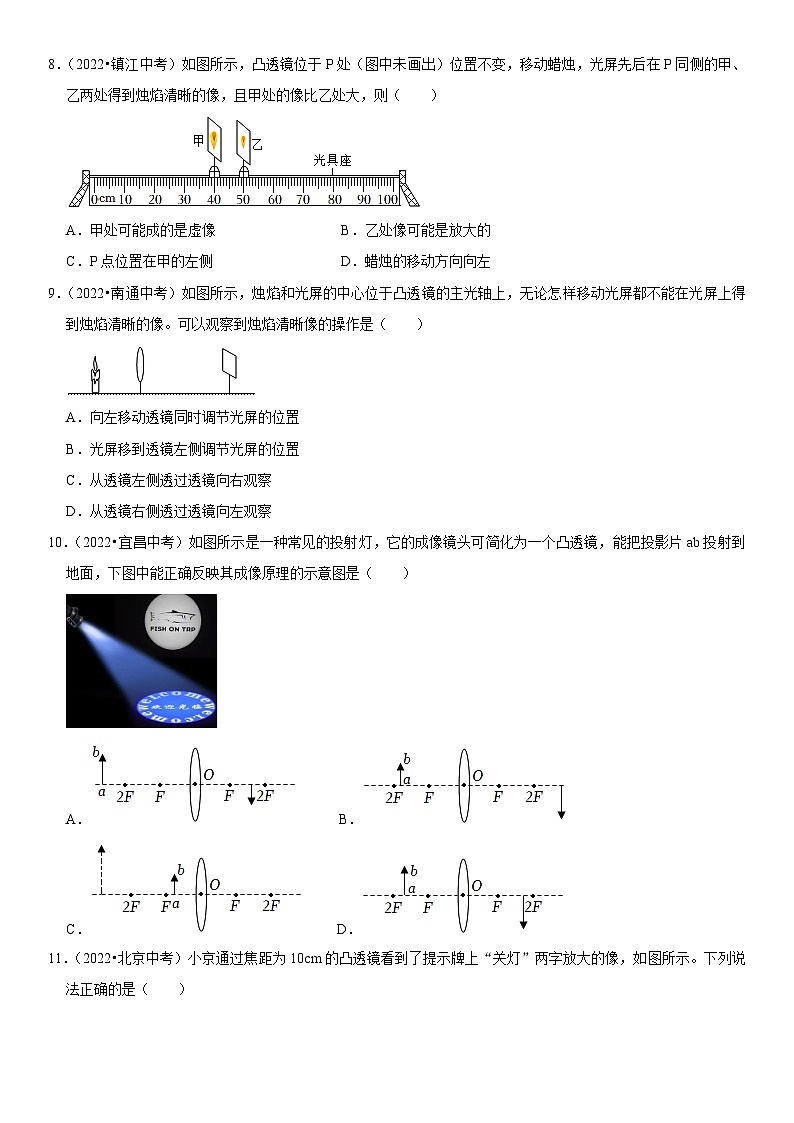

8．（2022•镇江中考）如图所示，凸透镜位于P处（图中未画出）位置不变，移动蜡烛，光屏先后在P同侧的甲、乙两处得到烛焰清晰的像，且甲处的像比乙处大，则（ ）
A．甲处可能成的是虚像B．乙处像可能是放大的
C．P点位置在甲的左侧D．蜡烛的移动方向向左
解：（1）由题意可知，光屏先后在P同侧的甲、乙两处得到烛焰清晰的像，且甲处的像比乙处大，根据物远像近，像变小可知，像在不断的靠近凸透镜，因此凸透镜在乙的右侧，蜡烛在凸透镜的右侧，此时蜡烛在远离凸透镜，因此蜡烛向右移动，故CD错误；
由于甲处和蜡烛位于凸透镜的两侧，因此甲处只能成实像，故A错误；
（2）由于题干未提供物距和凸透镜的焦距，因此乙处可能成放大的实像也可能成缩小的实像，故B正确。
答案：B。
9．（2022•南通中考）如图所示，烛焰和光屏的中心位于凸透镜的主光轴上，无论怎样移动光屏都不能在光屏上得到烛焰清晰的像。可以观察到烛焰清晰像的操作是（ ）
A．向左移动透镜同时调节光屏的位置
B．光屏移到透镜左侧调节光屏的位置
C．从透镜左侧透过透镜向右观察
D．从透镜右侧透过透镜向左观察
解：如图所示，烛焰和光屏的中心位于凸透镜的主光轴上，无论怎样移动光屏都不能在光屏上得到烛焰清晰的像，可能是因为蜡烛在凸透镜的焦距以内，此时在凸透镜的左侧成正立放大的虚像，虚像无法用光屏承接，从透镜右侧透过透镜向左观察，可看到该像；故ABC错误，D正确。
答案：D。
10．（2022•宜昌中考）如图所示是一种常见的投射灯，它的成像镜头可简化为一个凸透镜，能把投影片ab投射到地面，下图中能正确反映其成像原理的示意图是（ ）
A． B．
C． D．
解：由题意可知，投射灯把投影片ab投射到地面，相当于一个投影仪，根据凸透镜成像规律可知，其原理是：当2f＞u＞f时，v＞2f，成倒立放大的实像，分析各选项图示可知，只有B选项符合要求，故ACD错误、B正确。
答案：B。
11．（2022•北京中考）小京通过焦距为10cm的凸透镜看到了提示牌上“关灯”两字放大的像，如图所示。下列说法正确的是（ ）
A．“关灯”两字放大的像是实像
B．提示牌上“关灯”两字在凸透镜的焦点上
C．提示牌上“关灯”两字到凸透镜的距离小于10cm
D．提示牌上“关灯”两字到凸透镜的距离大于20cm
解：A、由图可知，物体通过凸透镜成正立放大的虚像，故A错误；
BCD、当物体通过凸透镜成正立放大的虚像时，物距小于焦距，即提示牌上“关灯”两字到凸透镜的距离小于10cm，故BD错误、C正确。
答案：C。
12．（2022•东营中考）6月6日是全国“爱眼日”，2022年的活动主题为“关注普遍眼健康，共筑‘睛’彩大健康”。如图所示，模拟近视眼成像情况和矫正方法正确的是（ ）
A．①④B．②④C．①③D．②③
解：①图的入射光线会聚在视网膜的前方，所以①图表示了近视眼的成像情况；近视眼是因为晶状体焦距太短，像落在视网膜的前方，为了使光线会聚在原来的会聚点后面的视网膜上，就需要在光线进入人的眼睛以前发散一下，因此戴对光线具有发散作用的凹透镜来矫正。因此④图能正确表示近视眼的矫正情况。
答案：A。
二、填空题
13．（2022•东营中考）汉代的《淮南万毕术》记载：削冰令圆，举以向日，以艾承其影，则得火。试用光学知识解释其中蕴含的道理： 凸透镜对光有会聚作用 。
解：将冰块削成凸透镜的形状，调节凸透镜的位置，让太阳光正对凸透镜，光线会聚一点，该点温度较高，能烧焦物体，该点称为焦点，如果在焦点处放些艾草等易燃物质，易燃品就会燃烧起来，从而取火，正是利用了凸透镜的会聚作用。
答案：凸透镜对光线有会聚作用。
14．（2022•连云港中考）小明在探究凸透镜成像特点时，将蜡烛、凸透镜、光屏放置在如图所示位置时，光屏上恰好出现等大的清晰的像，此凸透镜的焦距为 10.0 cm。当蜡烛被移至57cm刻度处，无论怎样移动光屏，光屏上始终接收不到像，要想观察到像可以从凸透镜的 左 （选填“左”或“右”）侧用眼睛观察，生活中的 放大镜 是利用这个原理制成的。
解：（1）蜡烛恰好在光屏上成倒立、等大的像，由图可知，此时u＝v＝20cm＝2f，则f＝10.0cm；
（2）保持凸透镜位置不动，把蜡烛移到57cm处时，u＝7cm＜f，成的是一个正立、放大的虚像，且像和物在凸透镜的同一侧，因此要想看到这个像，应从凸透镜的左侧透过凸透镜去观察，生活中的放大镜是利用这个原理制成的。
答案：10.0；左；放大镜。
15．（2022•巴中中考）在探究凸透镜成像规律的实验中，小聪用凸透镜先看到了某物体正立放大的像，则此像为 虚 像（选填“实”或“虚”）；若他想看到这个物体倒立放大的像，应将此凸透镜与物体的距离 增大 （选填“增大”、“不变”或“减小”）。
解：（1）从光屏这侧透过透镜看到蜡烛正立、放大的像，是u＜f时，凸透镜成的虚像；
（2）这个物体成倒立放大的像，物距为：2f＞u＞f，因此应将此凸透镜与物体的距离增大。
答案：（1）虚；（2）增大。
16．（2022•遵义中考）某同学在家用一个玻璃球做成像实验，如图所示。墙上的像是 实 （选填“实”或“虚”）像，墙面到玻璃球球心的距离 小于 （选填“大于”、“小于”或“等于”）蜡烛到玻璃球球心的距离。
解：墙相当于是一个光屏，由图可知，通过玻璃球成倒立、缩小的实像，由凸透镜成像规律可知，此时墙面到玻璃球球心的距离（像距）小于蜡烛到玻璃球球心的距离（物距）。
答案：实；小于。
17．（2022•威海中考）如图所示，小明透过水滴状的鱼肝油胶囊观察积木，发现上面的数字“9”变成了“6”，与该成像原理相同的光学仪器有 照相机 ；若想让“6”变大一些，可将积木与胶囊的距离 减小 。
解：上面的数字“9”变成了“6”，成倒立缩小的实像，所以是u＞2f，2f＞v＞f，应用于照相机。若想让“6”变大一些，可以适当减小物距，即减小积木和胶囊的距离。
答案：照相机；减小。
18．（2022•淮安中考）如图所示，不正确的学习姿势，会导致视力下降，看不清远处的物体。矫正此视力缺陷需佩戴合适的 凹 透镜，健康用眼的正确做法是 不要在光线太强或太暗的地方读书写字 （填写一条即可）。
解：近视眼看不清楚远处的物体，原因是远处物体的像成在视网膜的前方，但是我们可用发散作用的凹透镜矫正，使光线会聚能力减弱，能使像正好成在视网膜上，能看清远处的物体。
为了保护视力保护视力，不要在光线太强或太暗的地方读书写字。
答案：凹；不要在光线太强或太暗的地方读书写字。
三、作图题
19．（2022•广州中考）如图，凸透镜的焦点为F，光心为O。
①在图中画出S点发出的光线a经过透镜光心后的光线。
②S点发出的一条光线经过透镜后与主光轴平行，在图中画出上述光路。
解：①S点出的光线a经过透镜光心后，其传播方向不变；
②S点发出的一条光线经过透镜后与主光轴平行，这说明该入射光线反向延长是过焦点的，据此做出入射光线和折射光线，如图所示：
20．（2022•鄂尔多斯中考）如图，MN为透镜主光轴，S'是光源S通过透镜所成的像，请在图中画出透镜位置和种类，并确定透镜右侧焦点F的位置。
解：像物在凸透镜主光轴的两侧，故是凸透镜成实像的情况；连接物像的端点S、S′与主光轴交于O点，O点为凸透镜的光心，过O点作出凸透镜；从S点平行于主光轴作一条入射光线折射后过S′，与主光轴的交点为焦点F，如下图所示：
。
四、实验探究题
21．（2022•眉山中考）在一次物理实验探究课上，某学习小组在“探究凸透镜成像的规律”实验中，进行了如下操作：
（1）安装并调节烛焰、凸透镜和光屏的位置，使它们三者中心大致在 同一高度 ，目的是 像能成在光屏的中心 。
（2）通过探究，记录并绘制了像距v与物距u之间的关系图象，如图甲所示，则该凸透镜的焦距是 10 cm。
（3）当蜡烛在如图乙所示位置时，调节光屏的位置可在光屏上得到一个倒立、放大的实像，生活中的 投影仪 （选填“照相机”、“投影仪”或“放大镜”）就是利用该成像原理工作的。
（4）在图乙中，小明借来物理老师的眼镜，将其放在蜡烛和凸透镜之间，发现光屏上原本清晰的像变模糊了，向右移动光屏，光屏上的像又变清晰了，说明该物理老师的眼镜是 近视 （选填“近视”或“远视”）眼镜。
（5）学生发现蜡烛燃烧产生的异味令人难受，经讨论大家认为可利用LED灯替代蜡烛作为光源，其好处是 便于观察 。
解：（1）根据实验的要求，让像成在光屏的中心，必须使烛焰、凸透镜和光屏三者的中心放在同一高度上；
（2）由图甲可知，u＝v＝2f＝20cm，所以f＝10cm；
（3）当蜡烛放在如图乙所示位置时，物距为50cm﹣35cm＝15cm，焦距为10cm，此时的物距大于一倍焦距小于二倍焦距，调节光屏，能在光屏上得到一个倒立、放大的实像，应用是投影仪；
（4）将老师的眼镜放在蜡烛和凸透镜之间，发现光屏上的像由清晰变模糊，向右移动光屏又发现清晰的像，说明老师所戴眼镜的镜片，对光线起了发散作用，则为凹透镜。
（5）蜡烛换成LED灯的优点：实验现象更明显、便于观察、减少了污染、有利于健康等。
答案：（1）同一高度；像能成在光屏的中心；（2）10；（3）投影仪；（4）近视；（5）便于观察
22．（2022•金昌中考）小明做“探究凸透镜成像规律”实验时，将蜡烛、凸透镜、光屏依次放在光具座上并调节它们的中心在同一高度。
（1）他调节蜡烛和凸透镜的位置，如图甲所示，在光屏上得到了清晰的等大的像，像应该是 倒立 （选填“倒立”、“正立”）的；
（2）蜡烛和凸透镜的位置如图乙所示，将光屏向 左 （选填“左”或“右”）移动到合适位置，就能在光屏上得到一个清晰的倒立 缩小 的实像（选填“放大”、“等大”或“缩小”），生活中的 照相机 （选填“照相机”、“投影仪”或“放大镜”）就是利用这一原理制成的；
（3）根据以上实验数据，判断下列说法正确的是 B 。
A.由图甲可知透镜焦距为20cm
B.在图甲中，若将透镜的上半部分用不透明的纸板挡住，则光屏上仍有完整的像
C.在图乙中，移动光屏成清晰像后，若将蜡烛和光屏位置对调，光屏上不能得到清晰的像
D.若将蜡烛放在光具座上40cm～50cm之间，调整光屏位置，就能在屏上得到正立放大的像
解：（1）此时物镜和像距相等，即物体一定在二倍焦距上，像一定也在另一侧的2倍焦距上，此时成一个倒立、等大的实像，故2倍焦距是20cm，焦距是10cm；光屏上得到倒立等大的像；
（2）凸透镜成实像时，物远像近，蜡烛向左移，将光屏向左移动，由图可知，此时u＞v时，成的是倒立、缩小的实像，这是照相机的工作原理；
（3）A、由图甲可知透镜焦距为10cm，故A错误；
B、挡住透镜上半部分，下半部分仍能折射光线成像，所以光屏上所成的像是完整的，由于折射光线变少，所以亮度变暗，故B正确；
C、凸透镜成实像时，透镜不动，若将蜡烛和光屏位置对调，因为折射现象中光路可逆，所以光屏上能得到清晰的像，故C错误；
D、如果将蜡烛移到光具座上的40cm～50cm刻度线之间的某位置，此时u＜f，成正立、放大的虚像，则不论怎样调整光屏的位置，在光屏上都得不到烛焰清晰的像，故D错误；答案：B。
答案：（1）倒立；（2）左；缩小；照相机； （3）B。
23．（2022•牡丹江中考）【活化知识，还原生活】眼睛是人体重要的器官之一，小冰想弄清楚晶状体的厚度对眼睛成像远近的影响。根据凸透镜成像的规律，他用凸透镜和球形半透明的塑料盒自制了一个简易眼睛模型，模型上的凸透镜相当于人眼的晶状体，后面的塑料盒相当于视网膜，将蜡烛和模型放在光具座上。
（1）我们观察物体时，物体在视网膜上能成 倒立、缩小 实像。
（2）如图甲所示，调节蜡烛到合适的高度后，移动蜡烛的位置，模型上成清晰的像，此时，像的位置在 一倍与二倍焦距 之间。
（3）如图乙所示，给模型换上一块焦距小的凸透镜，像变模糊了。移动蜡烛，直到成清晰的像，发现蜡烛的位置离凸透镜近了。这表明焦距小的凸透镜厚度大，对光的 会聚 作用强。此时，若蜡烛远离凸透镜，像的位置会 靠近 凸透镜，模型上的像就不清晰了。
（4）小冰分析，当晶状体变厚时，远处物体成像在视网膜前方，所以就只能看清 近处 的物体。
（5）为了保护视力，你应该 注意保持看书写字的距离 。（写出一点）
解：（1）人眼的晶状体相当于凸透镜，当人观察物体时，物体在2倍焦距以外，物体成的像是倒立、缩小的实像；
（2）根据图示可知，物距大于像距，成倒立、缩小的实像，此时，像的位置在一倍与二倍焦距之间：
（3）凸透镜对光线有会聚作用，当凸透镜越厚时，折光能力越强；蜡烛远离凸透镜，像的位置会靠近凸透镜；
（4）当晶状体变厚时，折光能力越强，远处物体成像在视网膜前方，所以就只能看清近处的物体；
（5）为了保护视力，要注意保持看书写字的距离（或经常做眼保他操或少看手机或用眼后盹望选处等）。
答案：（1）倒立、缩小：
（2）一倍与二倍焦距：
（3）会聚（或折射），靠近；
（4）近处：
（5）注意保持看书写字的距离。
