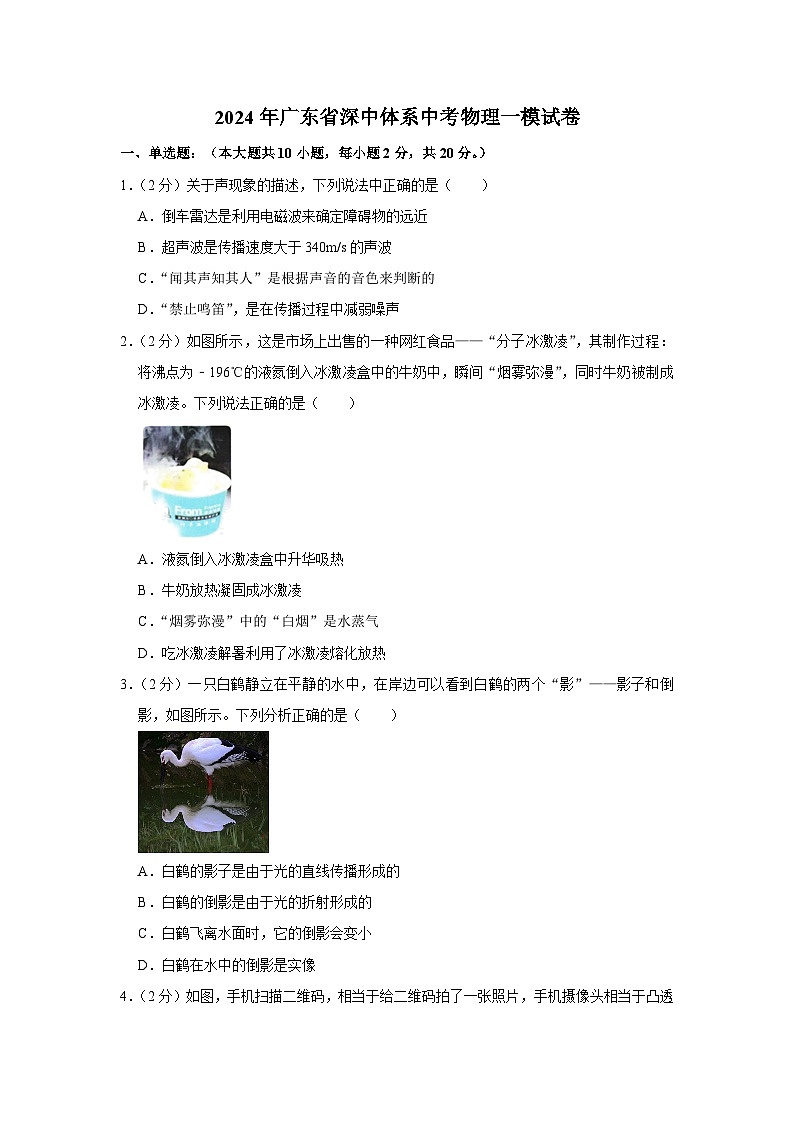

2024年广东省深中体系中考物理一模试卷（含解析）

这是一份2024年广东省深中体系中考物理一模试卷（含解析），共24页。试卷主要包含了单选题，作图题，填空实验题，计算题，综合题等内容，欢迎下载使用。
1．（2分）关于声现象的描述，下列说法中正确的是（ ）
A．倒车雷达是利用电磁波来确定障碍物的远近
B．超声波是传播速度大于340m/s的声波
C．“闻其声知其人”是根据声音的音色来判断的
D．“禁止鸣笛”，是在传播过程中减弱噪声
2．（2分）如图所示，这是市场上出售的一种网红食品——“分子冰激凌”，其制作过程：将沸点为﹣196℃的液氮倒入冰激凌盒中的牛奶中，瞬间“烟雾弥漫”，同时牛奶被制成冰激凌。下列说法正确的是（ ）
A．液氮倒入冰激凌盒中升华吸热
B．牛奶放热凝固成冰激凌
C．“烟雾弥漫”中的“白烟”是水蒸气
D．吃冰激凌解暑利用了冰激凌熔化放热
3．（2分）一只白鹤静立在平静的水中，在岸边可以看到白鹤的两个“影”——影子和倒影，如图所示。下列分析正确的是（ ）
A．白鹤的影子是由于光的直线传播形成的
B．白鹤的倒影是由于光的折射形成的
C．白鹤飞离水面时，它的倒影会变小
D．白鹤在水中的倒影是实像

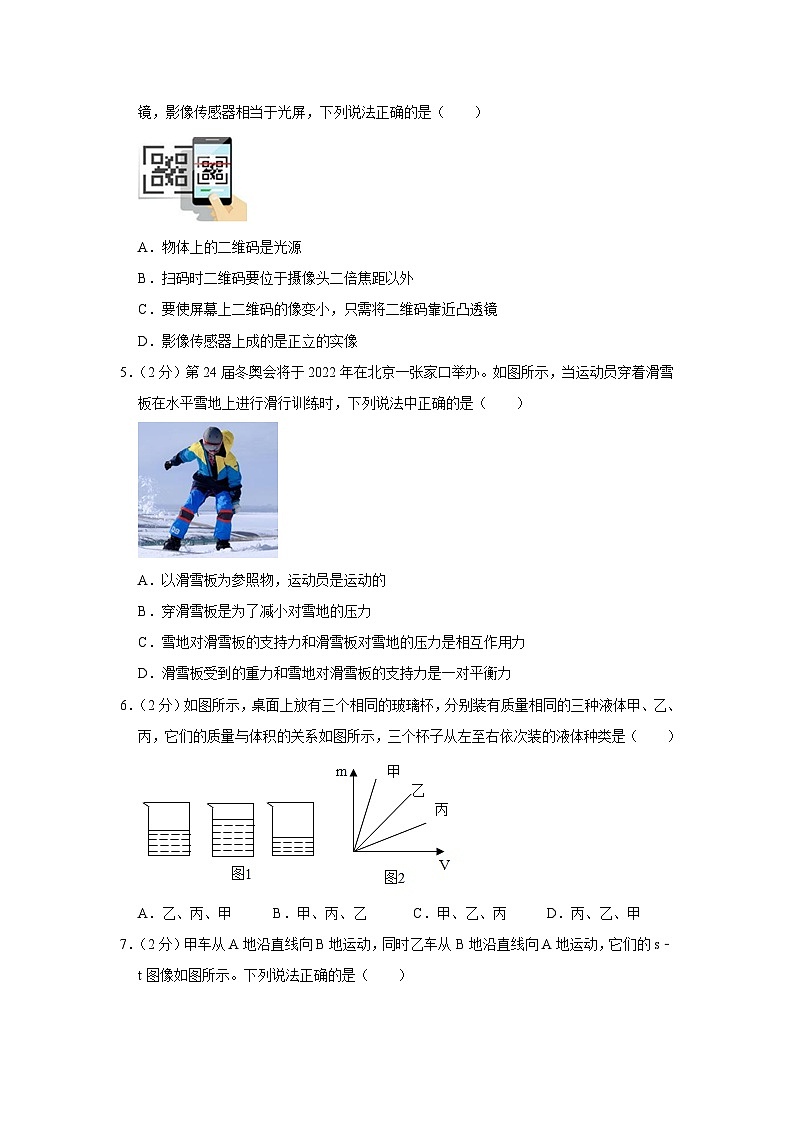

4．（2分）如图，手机扫描二维码，相当于给二维码拍了一张照片，手机摄像头相当于凸透镜，影像传感器相当于光屏，下列说法正确的是（ ）
A．物体上的二维码是光源
B．扫码时二维码要位于摄像头二倍焦距以外
C．要使屏幕上二维码的像变小，只需将二维码靠近凸透镜
D．影像传感器上成的是正立的实像
5．（2分）第24届冬奥会将于2022年在北京一张家口举办。如图所示，当运动员穿着滑雪板在水平雪地上进行滑行训练时，下列说法中正确的是（ ）
A．以滑雪板为参照物，运动员是运动的
B．穿滑雪板是为了减小对雪地的压力
C．雪地对滑雪板的支持力和滑雪板对雪地的压力是相互作用力
D．滑雪板受到的重力和雪地对滑雪板的支持力是一对平衡力
6．（2分）如图所示，桌面上放有三个相同的玻璃杯，分别装有质量相同的三种液体甲、乙、丙，它们的质量与体积的关系如图所示，三个杯子从左至右依次装的液体种类是（ ）
A．乙、丙、甲B．甲、丙、乙C．甲、乙、丙D．丙、乙、甲

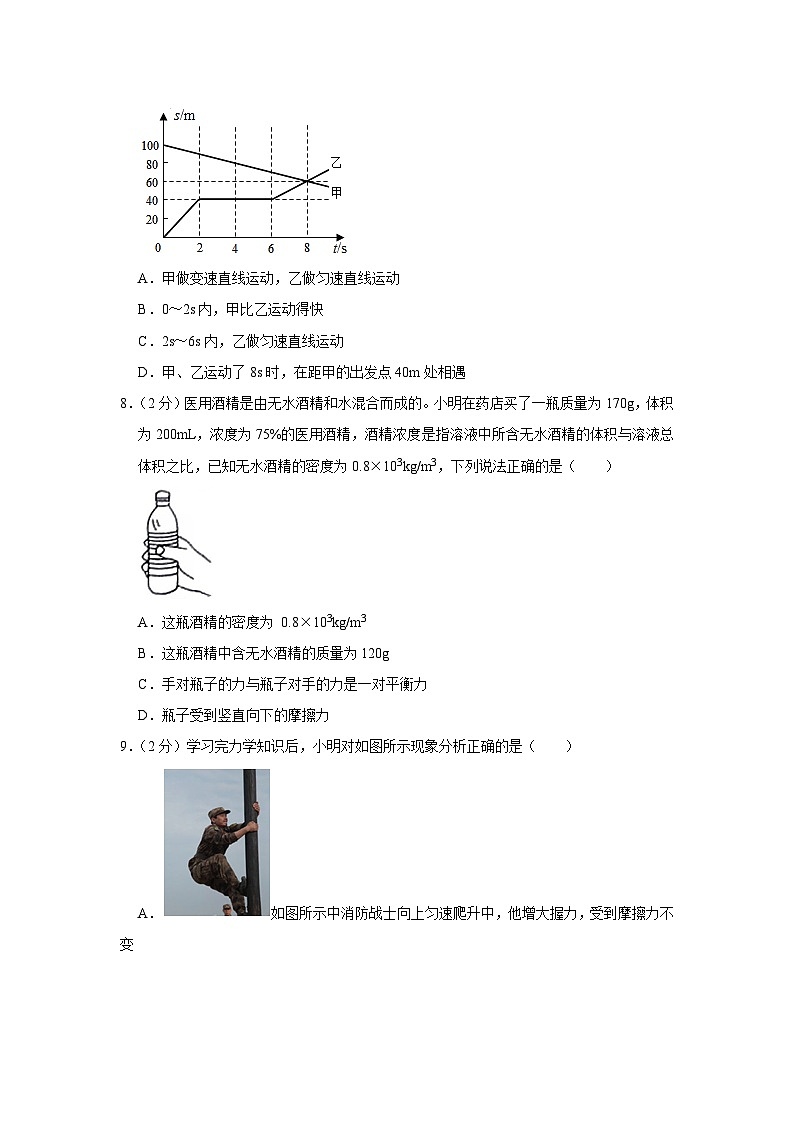

7．（2分）甲车从A地沿直线向B地运动，同时乙车从B地沿直线向A地运动，它们的s﹣t图像如图所示。下列说法正确的是（ ）
A．甲做变速直线运动，乙做匀速直线运动
B．0～2s内，甲比乙运动得快
C．2s～6s内，乙做匀速直线运动
D．甲、乙运动了8s时，在距甲的出发点40m处相遇
8．（2分）医用酒精是由无水酒精和水混合而成的。小明在药店买了一瓶质量为170g，体积为200mL，浓度为75%的医用酒精，酒精浓度是指溶液中所含无水酒精的体积与溶液总体积之比，已知无水酒精的密度为0.8×103kg/m3，下列说法正确的是（ ）
A．这瓶酒精的密度为 0.8×103kg/m3
B．这瓶酒精中含无水酒精的质量为120g
C．手对瓶子的力与瓶子对手的力是一对平衡力
D．瓶子受到竖直向下的摩擦力
9．（2分）学习完力学知识后，小明对如图所示现象分析正确的是（ ）
A．如图所示中消防战士向上匀速爬升中，他增大握力，受到摩擦力不变
B．如图所示中盆景自动供水装置利用了连通器原理
C．如图所示中家用天然气灶灶头，天然气不会在进口处泄漏的原因是天然气流速小，压强小于大气压强
D．将如图所示中装有部分饮料的杯子倒置放在水平桌面上，杯内饮料对杯子底的压强将增大
10．（2分）某品牌超声波加湿器，其内部湿度监测装置的简化电路如图甲所示。电源电压12V保持不变，R0为定值电阻，湿敏电阻R的阻值随湿度RH变化的关系图象如图乙所示，其阻值最大为120Ω（图中未画出）。闭合开关，当湿度RH为60%时，电压表示数为8.4V，小明查阅资料得到空气湿度等级与湿度RH的关系如表所示。下列相关说法正确的是（ ）
A．湿度等级越高，电路消耗的总功率越大
B．电压表的示数随湿度RH增大而减小
C．定值电阻R0的阻值为20Ω
D．当电路中电流为0.15A时，湿度等级为较干燥
二、作图题：（本大题共2小题，共4分）
11．（2分）请在图中完成小高看到水中石块A的像A′的光路图。
12．（2分）如图所示静止在斜面上的物体如图所示，画出（1）物体所受的摩擦力；（2）物体对斜面的压力。
三、填空实验题：（本大题共4小题，每空1分，共22分）
13．（3分）小明5次测量物理课本的宽度，结果分别为18.52cm、18.52cm、18.28cm、18.50cm、18.51cm，则物理课本的宽度为 cm；如图甲所示，机械停表的示数为 s；如图乙所示，温度计的示数为 ℃。
14．（6分）在“用天平和量筒测量盐水密度”的实验中，小宇同学步骤如下：
（1）将天平放在水平桌面上，把游码放在零刻度处，在调节天平平衡时发现指针左右摆动情况如图甲所示，要使天平平衡，应将平衡螺母向 （选填“右”或“左”）调。
（2）用天平测出空烧杯的质量为29g，在烧杯中倒入适量的盐水，测出烧杯和盐水的总质量如图乙所示，则盐水的质量是 g；再将烧杯中的盐水全部倒入量筒中，如图丙所示，盐水的密度为 kg/m3。
（3）小宇用的方法测出盐水密度会 （选填“偏大”或“偏小”）。
（4）小萱同学在实验中先测出空烧杯的质量m1，倒入盐水后测出其总质量m2；在将盐水倒入量筒的过程中，发现由于盐水较多，无法全部倒完，她及时停止了操作。同组同学讨论后认为仍可继续完成实验，于是小聪读出此时量筒中盐水的体积V，又加了一个步骤，顺利得出了盐水的密度。你认为增加的步骤是： ，请帮小萱写出计算盐水密度的表达式ρ＝ 。
15．（7分）小明在做“探究凸透镜成像规律”的实验时，固定凸透镜的位置不动，实验操作规范。当他将蜡烛、凸透镜和光屏调节到如甲1所示的位置时，烛焰恰好在光屏上成清晰的像。
（1）此时的物距是 cm，这个像的成像原理与 （选填“放大镜”、“投影仪”或“照相机”）相同。若将蜡烛向右移动少许，则应将光屏向 （选填“左”或“右”）移动才能再次在光屏上成清晰的像。
（2）若将凸透镜更换成一个焦距稍小的凸透镜，保持蜡烛、凸透镜的位置不变，这时需要将光屏向 （选填“左”或“右”）移动才能在光屏上成清晰的像。
（3）烛焰成虚像时，人眼应该从 （选填“烛焰”或“光屏”）一侧向透镜方向观察。
（4）小明测出透镜焦距为10cm，在实验时，小明用该凸透镜观察“物理世界”四个字时，看到如图甲2所示，则物距应该满足的条件是 。
A.小于10cm
B.大于10cm且小于20cm
C.等于20cm
D.大于20cm
（5）小明在接下来的实验中将蜡烛从略大于一倍焦距处逐渐远离凸透镜，物距u随时间t的变化图象如图乙所示，则像距v与t的大致变化关系为丙图中的 。
16．（6分）如图所示为验证“滑动摩擦力大小跟压力大小有关”的实验。
（1）如果小明在使用弹簧测力计时先在竖直方向调零，按如图1进行读数，测量结果将 （选填“偏大”、“偏小”或“不变”），根据二力平衡条件，当弹簧测力计沿水平方向拉着木块做 运动时，木块所受滑动摩擦力的大小等于拉力的大小。
（2）改进实验如图2所示，木板B放在光滑水平面上，木块A放在B的上面，A的右端通过一不可伸长的轻绳固定在竖直墙上。用大小10N的水平恒力F向左拉动B，使B以0.2m/s的速度向左做匀速运动，A保持静止，此时木块A所受摩擦力为的 （选填“静摩擦”或“滑动摩擦”），方向为水平 （选填“向左”或“向右”），若增大拉力F，木板B受到的摩擦力将 （选填“变大”、“变小”或“不变”）。
（3）拔河比赛前，老师向同学们展示了某团队拔河比赛时的情景，若甲、乙两队同学拔河，结果甲胜乙负，如果甲拉绳的力为F甲，乙拉绳的力为F乙，地面对甲的摩擦力为f甲，地面对乙的摩擦力为f乙，则 。
A.F甲＝F乙，f甲＞f乙
B.F甲＞F乙，f甲＜f乙
C.F甲＞F乙，f甲＝f乙
D.F甲＞F乙，f甲＞f乙
五、计算题：（本大题共2小题，33题7分，34题9分，共16分）
17．（7分）电动车以环保、轻便等特点，成为人们日常的代步工具。如图所示是国产首款倒三轮电动车，该车自身质量为100kg，在水平公路上匀速直线行驶3.6km用时10min，受到的阻力是50N，g取10N/kg。求：
（1）该车在这段时间内行驶的速度是多少？
（2）该车匀速行驶时，牵引力做功的功率是多少？
（3）若该车每个车轮与地面的接触面积为100cm2，该车的最大载重质量是500kg，车胎能承受的最大压强是多大？
18．（9分）学校物理社团想要设计出能同时测量身高和体重的电路。他们先设计甲图来实现体重的测量，已知电源电压为18V，R是压敏电阻，其阻值随压力变化情况如表所示，小明同学站上去后，电流表示数为0.9A，问：
（1）小明对R的压力是多少？
（2）小明在R上站立了5秒，这段时间内电路消耗多少电能？
（3）为了同步实现身高测量，成员们将电路升级为乙图，R0 是阻值为10Ω的长条状电阻丝，滑片P随着人身高的变化上下移动。小明测量时，OP段的电阻为4Ω，此时电压表示数是多少？
六、综合题：（本大题共1小题，共8分）
19．（8分）阅读材料，回答问题。
2023年10月26日，神舟十七号载人飞船在长征二号F遥十七运载火箭的托举下，从酒泉
卫星发射中心点火升空，搭载着汤洪波、唐胜杰、江新林3名航天员奔向太空。长二F火箭与载人飞船的总质量约为500吨。如图所示，火箭点火升空时，降温系统向发射塔喷洒大量的水，顿时周围“白气”滚滚。之后，神舟十七号载人飞船成功对接于天和核心舱前向端口，形成三舱三船组合体，即空间站三个舱段、两艘载人飞船和一艘货运飞船。
（1）在神舟十七号发射升空的过程中，三名航天员静静地坐在太空椅上，这里选择的参照物是 ；
（2）关于火箭发射，下列说法正确的是 ；
A．火箭应采用密度大、硬度大的合金材料
B．火箭在加速起飞过程中，火箭的机械能不变
C．火箭加速升空阶段，火箭的惯性变大
D．在太空实验中可用弹簧测力计测力的大小
（3）火箭发射时向下喷出高温高压的燃气，火箭获得向上的推力，该推力的施力物体 。“白气”滚滚中的“白气”是 （填物态变化名称）形成的；
（4）中国空间站在轨道上绕地球正常运行时处于 （选填“平衡”或“非平衡”）状态。在空间站内 （选填“能”或“不能”）用天平称量物体的质量；
（5）他们和家人通过网上聊天实现“天地对话”，依靠电磁波传递信息，当空间站距离航天员家属510km时，航天员发出的信号经过 s后就可以被地面上的家属接收到（不考虑仪器的延时特性）；
（6）设计师为减轻火箭的重力，将一个钢制零件改为铝制零件，使其质量减少208kg，则该零件铝的质量为 kg。（ρ钢＝7.9×103kg/m3，ρ铝＝2.7×103kg/m3）
2024年广东省深中体系中考物理一模试卷
参考答案与试题解析
一、单选题：（本大题共10小题，每小题2分，共20分。）
1．【分析】（1）声音可以传递信息，人们可以利用超声波传递信息，如利用回声定位制造的倒车雷达，利用超声波进行金属探伤。
（2）人耳能听到的声音的频率范围是20Hz～20000Hz，低于20Hz的叫次声波，高于20000Hz的叫超声波；
（3）音色是指声音的特色，由发声体的材料和结构决定，不同发声体的音色不同；
（4）减弱噪声有三条途径，即在三个不同的位置﹣﹣声源处、传播过程中、人耳处。
【解答】解：A、倒车雷达是利用超声波传递信息来确定障碍物的远近，故A错误；
B、超声波是指振动频率高于20000Hz的声波，与声的传播速度无关，故B错误；
C、“闻其声知其人”是因为不同人的声带结构特点不同，发出声音的音色不同，因此是根据音色来辨别的，故C正确；
D、“禁止鸣笛”是在声源处减弱噪声的，故D错误。
故选：C。
【点评】此题考查声的多个知识点；深入理解超声波的应用、减弱噪声的途径等知识点，可做出正确选择。
2．【分析】物质从液态变为气态的过程叫做汽化，汽化吸收热量；物质从固态变为液态的过程叫做熔化，熔化吸热；物质从液态变为固态的过程叫做凝固；物质从气态变为液态的过程叫做液化。
【解答】解：A、液氮倒入容器中，液氮瞬间消失不见，是液氮从液态变成气态，是汽化过程，故A错误；
B、牛奶放热由液态变成固态，凝固成冰激凌，故B正确；
C、“烟雾”，是空气中的水蒸气温度降低变成小水珠，故C错误；
D、吃冰激凌解暑利用了冰激凌熔化吸热，故D错误。
故选：B。
【点评】分析生活中的热现象属于哪种物态变化，关键要看清物态变化前后，物质各处于什么状态；另外对六种物态变化的吸热和放热情况也要有清晰的认识。
3．【分析】（1）光在同一种均匀介质中沿直线传播；
（2）平面镜成像是光的反射，平面镜成等大的虚像，与物体到镜面的距离无关。
【解答】解：A．白鹤的影子是由于光的直线传播形成的，故A正确；
B．白鹤的倒影是平面镜成像，由于光的反射形成的，故B错误；
C．白鹤飞离水面时，它的倒影是平面镜成像，成像大小与物体等大，倒影不会变小，故C错误；
D．白鹤在水中的倒影是平面镜成的虚像，故D错误。
故选：A。
【点评】本题考查光的直线传播和平面镜成像的特点，属于基础题。
4．【分析】（1）能发光的物体称为光源。
（2）手机摄像头的镜头是凸透镜，其是利用物体在2倍焦距以外，像成在另一侧的1倍焦距和2倍焦距之间，成倒立缩小实像的原理制作的。
凸透镜成实像时，物近像远像变大的特点。
【解答】解：
A、二维码本身不发光，不是光源，故A错误；
B、手机摄像头相当于凸透镜，其是利用物体在2倍焦距以外，像成在另一侧的1倍焦距和2倍焦距之间，成倒立缩小实像的原理制作的，故B正确；
C、如果要让像变小一些，凸透镜成实像时，物远像近像变小，应增大物距，应将二维码远离凸透镜，故C错误。
D、手机摄像头相当于凸透镜，影像传感器相当于光屏，影像传感器上成的是倒立缩小实像，故D错误。
故选：B。
【点评】此题考查了凸透镜成像规律的应用，关键要明确凸透镜成实像时，物近像远像变大的规律。
5．【分析】（1）判断物体是运动还是静止需要选择一个参照物，若物体相对于参照物的位置发生变化，物体是运动的，否则就是静止的；
（2）减小压强的方法：在受力面积一定时，减小压力来减小压强；在压力一定时，增大受力面积来减小压强；
（3）一对作用力和反作用力必须同时符合四个条件，即大小相等、方向相反、作用在两个物体上、作用在同一直线上；
（4）一对平衡力必须同时符合四个条件，即大小相等、方向相反、作用在同一物体上、作用在同一直线上。
【解答】解：
A、以滑雪板为参照物，运动员的位置没有发生变化，所以运动员是静止的，故A错误；
B、滑雪板一般都做成较大的面积，是在压力一定时，增大受力面积来减小对雪地的压强，防止陷下去，故B错误；
C、雪地对滑雪板的支持力和滑雪板对雪地的压力大小相等、方向相反、作用在一条直线上、作用在不同的物体上，故是相互作用力，故C正确；
D、滑雪板受到的重力和雪地对滑雪板的支持力大小不相等，所以不是一对平衡力，故D错误。
故选：C。
【点评】本题考查了物体的运动状态的确定、影响压强的因素、知道作用力和反作用力的区别，并能正确的区分平衡力是解决该题的关键。
6．【分析】在图2中，取相同体积的三种液体，比较其质量大小，利用密度公式得出三种液体的密度关系；
在图1中，三种液体的质量相同，根据V＝得出体积关系，进而确定三个杯子各装的是哪种液体。
【解答】解：
如图，取相同体积的三种液体V，可得质量关系m甲＞m乙＞m丙，由ρ＝可知ρ甲＞ρ乙＞ρ丙；
在图1中，三种液体的质量相同，而ρ甲＞ρ乙＞ρ丙，由V＝可知V甲＜V乙＜V丙，
所以左边烧杯的液体为乙，中间为丙，右边为甲，
三个杯子从左至右依次装的液体种类：乙、丙、甲。
故选：A。
【点评】本题考查了密度公式的应用，根据物质的m﹣V图象得出三液体的密度关系是本题的关键。
7．【分析】（1）根据甲的s﹣t图像为一直线可知甲做匀速直线运动，乙在2﹣6s内路程不变，处于静止；
（2）由速度公式比较0～2s内，甲、乙的运动快慢；
（3）由图知，运动了8s时甲、乙通过的路程，据此分析回答。
【解答】解：
A、由图知，根据甲的s﹣t图像为一直线可知甲做匀速直线运动；乙在2﹣6s内路程不变，处于静止，故乙不是做匀速运动，A错误；
B、由图知，0～2s内，甲运动的路程不到20m，乙运动的路程为40m，由v＝可得，乙比甲运动得快，故B错误；
C、2s～6s内，乙处于静止状态，故C错误；
D、由图知，运动了8s时，甲、乙相遇，甲通过的路程为40m，乙通过的路程为60m，故在距甲的出发点40m处相遇，D正确。
故选：D。
【点评】本题考查速度公式的运用，关键是从图中获取有效的信息，确定甲乙的运动状态，体现了与高中知识的衔接，有一定难度。
8．【分析】（1）知道医用酒精的质量和体积，利用ρ＝求其密度；
（2）由浓度为75%、体积为200mL的医用酒精可求含有无水酒精的体积，然后利用m＝ρV可求这瓶酒精中含无水酒精的质量；
（3）一对平衡力必须大小相等、方向相反、作用在同一直线上、作用在同一物体上；
（4）摩擦力是阻碍物体相对运动的力，据此分析。
【解答】解：A、这瓶酒精的体积V＝200mL＝200cm3、质量m＝170g，
这瓶酒精的密度：
ρ＝＝＝0.85g/cm3＝0.85×103kg/m3，故A错误；
B、由浓度为75%、体积为200mL的医用酒精可得，酒精中含有无水酒精的体积：
V1＝V×75%＝200mL×75%＝150mL＝150cm3；
无水酒精的密度ρ1＝0.8×103kg/m3＝0.8g/cm3，
这瓶酒精中含有无水酒精的质量：
m1＝ρ1×V1＝0.8g/cm3×150cm3＝120g，故B正确；
C、手对瓶子的力与瓶子对手的力作用在不同的物体上，不是一对平衡力，故C错误；
D、由图知，瓶子在空中静止时，此时在竖直方向上重力与手对瓶子的摩擦力是一对平衡力，则摩擦力的方向为竖直向上，故D错误。
故选：B。
【点评】本题考查了对密度公式的灵活运用、平衡力的辨别、摩擦力方向的判断等，有一定综合性。
9．【分析】（1）滑动摩擦力的大小与压力大小、接触面的粗糙程度有关。
（2）上端开口，下部连通的容器称为连通器，注入同一种液体，在液体不流动时连通器内各容器的液面总是保持在同一水平面上，这就是连通器的原理；
（3）流体压强与流速的关系：流体在流速大的地方压强小，在流速小的地方压强大；
（4）饮料对杯底的压强可直接利用p＝ρgh进行判断。
【解答】解：A、消防战士对杆的握力增大时，此时受到的重力和摩擦力是一对平衡力，重力不变，摩擦力不变，故A正确；
B、盆景自动供水装置，蓄水瓶上端密封，不是连通器，故B错误；
C、进口处天然气流速大，压强小于大气压，天然气和空气在大气压的作用下流向燃烧头，而天然气不会向空气中泄漏，故C错误；
D、由图可知，杯子上粗下细，正放时，杯中饮料的深度较大，根据p＝ρgh可知，正放时饮料对杯底的压强较大，即p正＞p倒，即杯内饮料对杯子底的压强减小，故D错误。
故选：A。
【点评】此题考查了液体压强的影响因素、连通器、流体压强与流速的关系和滑动摩擦力，是一道综合题，但难度不大。
10．【分析】由图可知，定值电阻R0与湿敏电阻R串联，电压表测量湿敏电阻R两端的电压，电流表测量电路中的电流；
（1）由图乙可知，湿度等级越高，湿度越大，湿敏电阻R的阻值越大，根据串联电路的特点和欧姆定律分析电路电流的变化，根据P＝UI得出电路消耗的总功率变化；
（2）根据湿敏电阻R的阻值随湿度RH增大时阻值的变化，结合串联分压规律得出电压表的示数变化；
（3）当湿度RH为60%时，结合乙图得出湿敏电阻R的阻值，根据电压表示数为8.4V和欧姆定律得出电路中的电流，结合串联电路的电压规律和欧姆定律计算定值电阻R0的阻值；
（4）当电流表的示数为0.15A时，利用欧姆定律即可求出此时电路中的总电阻，然后根据串联电路的电阻特点求出R接入电路中的阻值，结合图像确定湿度大小和等级。
【解答】解：由图甲可知，定值电阻R0与湿敏电阻R串联，电压表测量湿敏电阻R两端的电压，电流表测量电路中的电流；
A、由图乙可知，湿度越大，湿敏电阻R的阻值越大，即湿敏电阻R的阻值随湿度的增大而增大；根据串联电路的特点知，电路的总电阻增大，根据欧姆定律知，电路中的电流减小，根据P＝UI知，电压不变，电流减小，电路消耗的总功率减小，故A错误；
B、根据湿敏电阻R的阻值随湿度RH增大时阻值的变大，定值电阻阻值不变，根据串联分压规律知，电阻越大，分得的电压越大，则电压表的示数变大；故B错误；
C、当湿度RH为60%时，湿敏电阻R的阻值R＝70Ω；电压表示数为8.4V，
电路中的电流：I＝IR＝＝＝0.12A，由串联电路的电压特点可知，定值电阻的电压U0＝U﹣UR＝12V﹣8.4V＝3.6V；
定值电阻的阻值R0＝＝＝30Ω，故C错误；
D、当电流表的示数为0.15A时，由I＝可得此时的总电阻：
R总＝＝＝80Ω，
因串联电路总电阻等于各分电阻之和，
则此时R接入电路中的阻值为：
R'＝R总﹣R0＝80Ω﹣30Ω＝50Ω；对照乙图知，此时的湿度为40%，根据表格中数据，湿度等级为较干燥，故D正确。
故选：D。
【点评】本题是一道信息给予题，认真审题、根据题意获取所需信息，应用串联电路特点、欧姆定律即可正确解题。
二、作图题：（本大题共2小题，共4分）
11．【分析】光从一种介质斜射入另一种介质时会发生折射现象，光的折射规律可概括为“三线同面，两线分居”，当光从空气斜射入水或其他介质中时，折射角小于入射角。当光从水或其他介质斜射入空气中时，折射角大于入射角。
【解答】解：A的光由水进入空气后进入人眼，人眼逆着折射光线看到A的像点A′，连接人眼与A′交水面于点O，过O点垂直水面作出法线，连接AO画出入射光线，连接O与人眼画出折射光线，如图所示：
【点评】本题由学生日常生活中能够观察到的现象入手，考查了学生对光的反射和光的折射的掌握情况，注重了理论和实际的联系。
12．【分析】先明确物块受摩擦力，以及物块对斜面的压力的方向、作用点，再根据力的示意图的画法画出力的示意图。
【解答】解：（1）物块受沿斜面向上的摩擦力f，这个力的作用点画在物块的重心，从物块的重心沿斜面向上画一带箭头的线段表示摩擦力；
（2）物块对斜面的压力F的方向垂直斜面向下、作用点在物块与斜面的接触面上，从压力作用点垂直斜面向下画一带箭头的线段表示物块对斜面的压力，如图所示：
【点评】本题考查了力的示意图的画法，画力的示意图时要先明确力的大小、方向、作用点，再按画图要求画出这个力。
三、填空实验题：（本大题共4小题，每空1分，共22分）
13．【分析】（1）在进行求平均值时，要将错误的数据去掉，平均值应保留与测量值相同的位数；
（2）秒表的中间的表盘代表分钟，周围的大表盘代表秒，秒表读数是两个表盘的示数之和；
（3）实验室用温度计读数时要明确其量程和分度值，并注意区分零上或零下。
【解答】解：（1）五次测量数据中，第三次的实验数据18.28cm与其余四次测量数据相差较大，为错误数据，
除错误数据，则物理课本的宽度应为：≈18.51cm；
（2）秒表小盘的分度值是0.5min，指针在4min和5min之间，偏向5min；大盘的分度值是0.1s，而大盘指针在37.5s，故秒表的读数为4min37.5s＝277.5s；
（3）在图示温度计上，10℃之间有10个小格，一个小格代表1℃，所以此温度计的分度值为1℃；液柱最高处在0℃以下，说明温度低于0℃，为﹣22℃。
故答案为：18.51；277.5；﹣22。
【点评】此题考查学生对数据的处理的方法、温度计和秒表的正确读数，要熟练掌握。
14．【分析】（1）测量前先将天平放在水平桌面上，调节天平平衡时，把游码移至标尺左端零刻度线处，平衡螺母应向指针偏离的相反方向调节；
（2）根据图甲读出烧杯和盐水的总质量等于砝码总质量加上游码显示数值，从而得到盐水质量；读出盐水体积，由ρ＝计算盐水密度；
（3）将烧杯中的盐水倒入量筒时，烧杯中会有残留，因此，会造成体积的测量结果偏小，这样也就影响了密度的测量结果；
（4）倒入盐水后烧杯和盐水的总质量与剩余盐水和烧杯总质量差就是倒入量筒中盐水质量，由此分析解答。
【解答】解：
（1）测量前调节天平平衡时，把游码移至标尺左端0刻度线处，发现指针指在分度盘的左侧，应将平衡螺母向右调，使天平横梁平衡。
（2）由图甲，标尺的分度值为0.2g，烧杯和盐水的总质量：m总＝60g+2g＝62g，所以烧杯中盐水质量m＝m总﹣m杯＝62g﹣29g＝33g；
由图乙，量筒的分度值为1ml，盐水体积：V＝30mL＝30cm3，
所盐水密度：ρ＝＝＝1.1g/cm3＝1.1×103kg/m3。
（3）因为将盐水从烧杯倒入量筒时不可能完全倒干净，所以体积的测量结果会偏小，而质量的测量是准确的，根据ρ＝可知，此密度的测量结果比真实值偏大；
（4）倒入盐水后烧杯和盐水的总质量与剩余盐水和烧杯总质量差就是倒入量筒中盐水质量，
所以增加的步骤为：用天平测出剩余盐水和烧杯总质量m3；
即倒入量筒中盐水质量m＝m2﹣m3，
所以盐水密度的表达式ρ＝＝。
故答案为：（1）右；（2）33；1.1×103；（3）偏大；（4）用天平测出剩余盐水和烧杯总质量m3；。
【点评】本题考查了液体密度的测量，本实验中由于把盐水从量筒向烧杯里面倒的时候，倒不完，使得质量测量值偏小、从而使得密度的测量值偏小。正确的顺序应该是：先测量盐水和烧杯的总质量，再将盐水倒入量筒中一部分（读出体积），再测量剩余盐水和烧杯的质量，求出量筒内盐水的质量，最后利用密度公式求解。
15．【分析】（1）根据凸透镜成像的三种情况进行判断：
u＞2f，成倒立、缩小的实像，2f＞v＞f.此时，物距大于像距，应用于照相机；
2f＞u＞f，成倒立、放大的实像，v＞2f，物距小于像距，应用于投影仪或幻灯机；
u＜f，成正立、放大的虚像。像与物在同侧，应用于放大镜；
根据凸透镜成实像时有：物近（物距变小）像远（像距变大）像变大，确定光屏的移动方向；
（2）根据凸透镜对光线有会聚的作用分析回答；
（3）凸透镜成虚像时，物、像在凸透镜的同侧，要从光屏一侧观察物体的像；
（4）根据图2像的性质，由凸透镜成像规律回答；
（5）根据凸透镜成实像时：物远（物距变大）像近（像距变小）像变小分析。
【解答】解：
（1）物体到凸透镜的距离是物距，像到凸透镜的距离是像距。
如图1，物距为50.0cm﹣10.0cm＝40.0cm，大于像距，
成倒立、缩小的实像，照相机就是利用此原理制成的；
当凸透镜的位置不变时，只向右移动蜡烛少许，根据物近（物距变小）像远（像距变大）像变大，要使光屏上再次出现一个明亮清晰的像，应向右移动光屏。
（2）若保持凸透镜、光屏的位置不变，再在凸透镜左侧附近放置一个凸透镜（图中未画出），因凸透镜对光线有会聚作用，成像较原来提前了，这时需要将光屏向左移动才能在光屏上成清晰的像；
（3）烛焰成虚像时，像与物同侧，故人眼应该从光屏一侧向透镜方向观察；
（4）小明用该凸透镜观察小红的眼睛，看到小红的眼睛如图甲2所示，即看到倒立、放大的实像，所以眼睛和凸透镜之间的距离在一倍焦距和二倍焦距之间，所以物距大于10cm小于20cm，选B；
（5）将蜡烛从略大于一倍焦距处逐渐远离凸透，物距逐渐增大，根据凸透镜成的实像时有：物远（物距变大）像近（像距变小）像变小，像距逐渐减小，从v＞2f到f＜v＜2f，但像距只能接近1倍焦距，而不能小于1倍焦距，C正确。
故答案为：（1）40.0；照相机；右；（2）左；（3）光屏；（4）B；（5）C。
【点评】本题探究凸透镜成像规律，考查凸透镜成像规律有应用、凸透镜对光线的作用等知识，综合性强，解此题的关键是对凸透镜成像规律要有一个连续、完整的认识。
16．【分析】（1）弹簧测力计显示的是挂钩上的拉力，吊环的拉力等于挂钩拉力与弹簧测力计自重的总和；根据二力平衡的条件分析；
（2）实验如图2所示，A相对地面处于静止状态，A与B之间有相对运动，是滑动摩擦力，根据二力平衡分析；影响滑动摩擦力大小因素有两个：压力大小和接触面的粗糙程度，结合力的相互性分析；
（3）影响滑动摩擦力大小因素有两个：压力大小和接触面的粗糙程度；接触面越粗糙一定时，压力越大，滑动摩擦力越大；压力一定时，接触面越粗糙，滑动摩擦力越大；
比赛胜负取决于两队受到的摩擦力大小，结合力的相互性分析。
【解答】解：（1）弹簧测力计显示的是挂钩上的拉力，在使用弹簧测力计时先在竖直方向调零，水平拉动时，指针回缩，弹簧测力计的示数小于对滑块的拉力，则所测结果偏小；
实验中，应在水平方向拉着木块做匀速直线运动，物体在水平方向上受到平衡力的作用，根据二力平衡，滑动摩擦力大小等于拉力大小，即等于弹簧测力计示数。
（2）用大小为10N的水平恒力F向左拉动木板B，木板B相对于木块A向左运动，存在相对运动，是滑动摩擦力，因此木板B受到木块A对它向右的摩擦力，由于力的作用是相互的，因此木板B对木块A的摩擦力水平向左。
摩擦力的大小与压力的大小和接触面的粗糙程度有关，木板B受到的压力不变，而且接触面的粗糙程度不变，只增加拉力对摩擦力没有影响，因此摩擦力不变。
（3）摩擦力的大小与压力的大小和接触面的粗糙程度有关；在压力一定时，接触面的粗糙程度越大，摩擦力越大；甲、乙两同学拔河，结果甲胜乙负，甲拉绳的力为F甲，F甲和绳子拉甲的力为作用力和反作用力，大小相等；同理，乙拉绳的力为F乙和绳子拉乙的力大小相等，因同一绳子上的力相同，故F甲＝F乙，
甲胜乙负是因为地面对甲的摩擦力为f甲大于地面对乙的摩擦力为f乙。故BCD不符合题意，A符合题意。
故选：A。
故答案为：（1）偏小；匀速直线；（2）滑动摩擦；向左；不变；（3）A。
【点评】本题探究滑动摩擦力的大小与哪些因素有关，考查实验原理及控制变量法的运用和对实验方案的改进。
五、计算题：（本大题共2小题，33题7分，34题9分，共16分）
17．【分析】（1）根据v＝求出该车在这段时间内行驶的速度；
（2）根据二力平衡条件求出电动车的牵引力，根据P＝＝＝Fv求牵引力做功的功率；
（3）电动车对水平地面的压力大小等于电动车和载重的最大总重力，根据p＝求出车胎能承受的最大压强。
【解答】解：（1）该车在这段时间内行驶的速度：v＝＝＝6m/s；
（2）因为电动车在水平公路上做匀速直线运动，所以，由二力平衡条件可知，电动车的牵引力：F＝f＝50N，
则牵引力做功的功率：P＝＝＝Fv＝50N×6m/s＝300W；
（3）电动车对水平地面的最大压力：F压＝G＝mg＝（500kg+100kg）×10N/kg＝6000N，
由p＝可知车胎能承受的最大压强是p＝＝2×105Pa。
答：（1）该车在这段时间内行驶的速度是6m/s；
（2）该车匀速行驶时，牵引力做功的功率是300W；
（3）车胎能承受的最大压强是2×105Pa。
【点评】本题考查二力平衡条件、速度公式、功率公式、压强定义式和重力公式的应用，关键是知道水平面上物体的压力和自身的重力相等。
18．【分析】（1）根据图甲可知，电路为R的简单电路，电流表测电路中的电流，根据欧姆定律求出R的阻值，根据表中数据找出小明对R的压力；
（2）根据W＝UIt求出小明在R上站立了5秒，这段时间内电路消耗的电能；
（3）根据图乙可知，R与R0并联，电流表测通过R的电流，电压表测OP间的电压，根据电压表的内阻很大可知，滑片移动过程中R0接入电路的电阻不变，根据并联电路的电压特点求出R0两端的电压，根据欧姆定律求出通过R0的电流，根据欧姆定律求出电压表的示数。
【解答】解：（1）由图甲可知，电路为R的简单电路，电流表测电路中的电流，
由欧姆定律可知，此时R的阻值：R＝＝＝20Ω，
由表中数据可知，当R＝20Ω时，小明对R的压力为500N；
（2）小明在R上站立了5秒，这段时间内电路消耗的电能：W＝UIt＝18V×0.9A×5s＝81J；
（3）由图乙可知，R与R0并联，电流表测通过R的电流，电压表测OP间的电压，
由电压表的内阻很大可知，滑片移动过程中R0接入电路的电阻不变，
由并联电路的电压特点可知，R0两端的电压：U0＝U＝18V，
此时通过R0的电流：I0＝＝＝1.8A，
由欧姆定律可知，电压表的示数：UOP＝I0ROP＝1.8A×4Ω＝7.2V。
答：（1）小明对R的压力是500N；
（2）这段时间内电路消耗的电能为81J；
（3）此时电压表示数为7.2V。
【点评】本题考查并联电路的特点、欧姆定律和电功公式的应用，关键是根据表格读出相关的信息。
六、综合题：（本大题共1小题，共8分）
19．【分析】（1）物体相对于参照物的位置变化了，物体就是运动的；物体相对于参照物的位置不变，物体就是静止的。
（2）根据火箭的特色要求分析它的密度、硬度等物体性质。
（3）物体间力的作用是相互的；物质从气态变成液态的过程叫液化。
（4）空间站在轨道运行时受到的力不平衡，不能用天平测量物体的质量。
（5）根据速度公式进行计算。
（6）根据密度公式进行计算。
【解答】解：（1）神舟十七号发射升空的过程中，航天员随飞船一起上升，航天员相对飞船的位置是不变，所以以飞船为参照物，航天员是静止的。
（2）A．提高火箭的承载力，应减轻飞船自身的质量，因此火箭应选密度较小的物质，故A错误；
B．火箭在加速起飞过程中，速度在增大，高度在增大，因此火箭的动能和重力势能在增大，即机械能在增大，故B错误；
C．惯性是物体一种物理属性，与物体的质量有关，与物体速运速度无关，火箭加速升空阶段，不考虑燃料质量的减少，其惯性不变；若考虑燃料质量在减少，火箭质量减小，则其惯性在减小，故C错误；
D．在太空中，物体处于微重力环境，弹簧测力计测力不能测物体重力大小，但可以测弹力和摩擦力的大小，故D正确。
故选D。
（3）火箭发射时向下喷出高温高压的燃气，给燃气施加一个向下的力，物体间力的作用是相互的，燃气对火箭施加一个向上的推力，所以火箭受到的向上的推力施力物体是燃气。“白气”是小水珠，是水池中水先被燃气加热汽化成温度较高的水蒸气，高温水蒸气又液化成小水珠。
（4）中国空间站在轨道上绕地球正常运行，做曲线运动，因此它所处的状态不是平衡状态。
天平是利用杠杆原理工作的，太空站是微重力环境，物体所受重力可以不计，此时天平就不能测量物体质量。
（5）由得，信号传输所用时间：；
（6）设零件体积为V，由得：ρ钢V﹣ρ铝V＝m；零件的体积为：
则该零件铝的质量为：
。
故答案为：（1）神舟十七号；（2）D；（3）燃气；液化；（4）非平衡；不能；（5）1.7×10﹣3；（6）108。
【点评】本题综合性较强，属于中档题目。
湿度RH
0～30%
31%～40%
41%～60%
61%～80%
81%～100%
湿度等级
干燥
较干燥
适宜
较潮湿
潮湿
F/N
300
400
500
600
700
R/Ω
28
24
20
16
12
