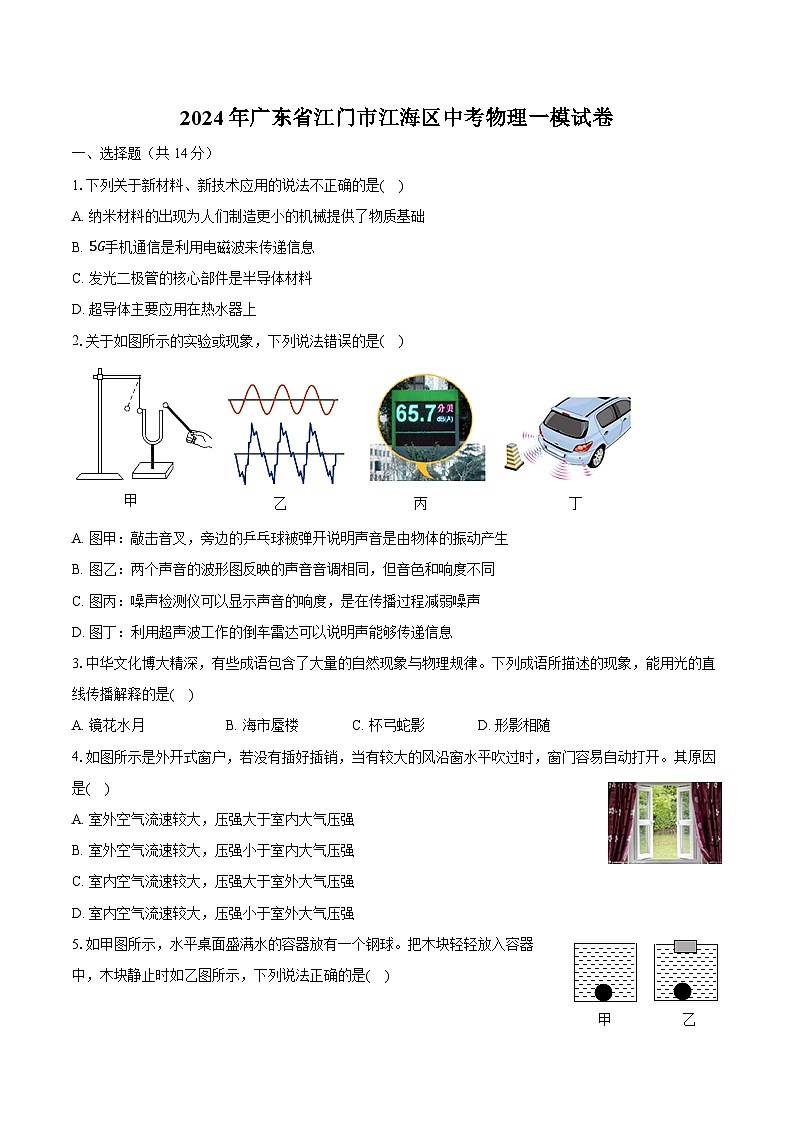

2024年广东省江门市江海区中考物理一模试卷（含解析）

这是一份2024年广东省江门市江海区中考物理一模试卷（含解析），共23页。试卷主要包含了选择题，非选择题等内容，欢迎下载使用。

1.下列关于新材料、新技术应用的说法不正确的是( )
A. 纳米材料的出现为人们制造更小的机械提供了物质基础
B. 5G手机通信是利用电磁波来传递信息
C. 发光二极管的核心部件是半导体材料
D. 超导体主要应用在热水器上
2.关于如图所示的实验或现象，下列说法错误的是( )
A. 图甲：敲击音叉，旁边的乒乓球被弹开说明声音是由物体的振动产生
B. 图乙：两个声音的波形图反映的声音音调相同，但音色和响度不同
C. 图丙：噪声检测仪可以显示声音的响度，是在传播过程减弱噪声
D. 图丁：利用超声波工作的倒车雷达可以说明声能够传递信息
3.中华文化博大精深，有些成语包含了大量的自然现象与物理规律。下列成语所描述的现象，能用光的直线传播解释的是( )
A. 镜花水月B. 海市蜃楼C. 杯弓蛇影D. 形影相随
4.如图所示是外开式窗户，若没有插好插销，当有较大的风沿窗水平吹过时，窗门容易自动打开。其原因是( )
A. 室外空气流速较大，压强大于室内大气压强
B. 室外空气流速较大，压强小于室内大气压强
C. 室内空气流速较大，压强大于室外大气压强
D. 室内空气流速较大，压强小于室外大气压强
5.如甲图所示，水平桌面盛满水的容器放有一个钢球。把木块轻轻放入容器中，木块静止时如乙图所示，下列说法正确的是( )

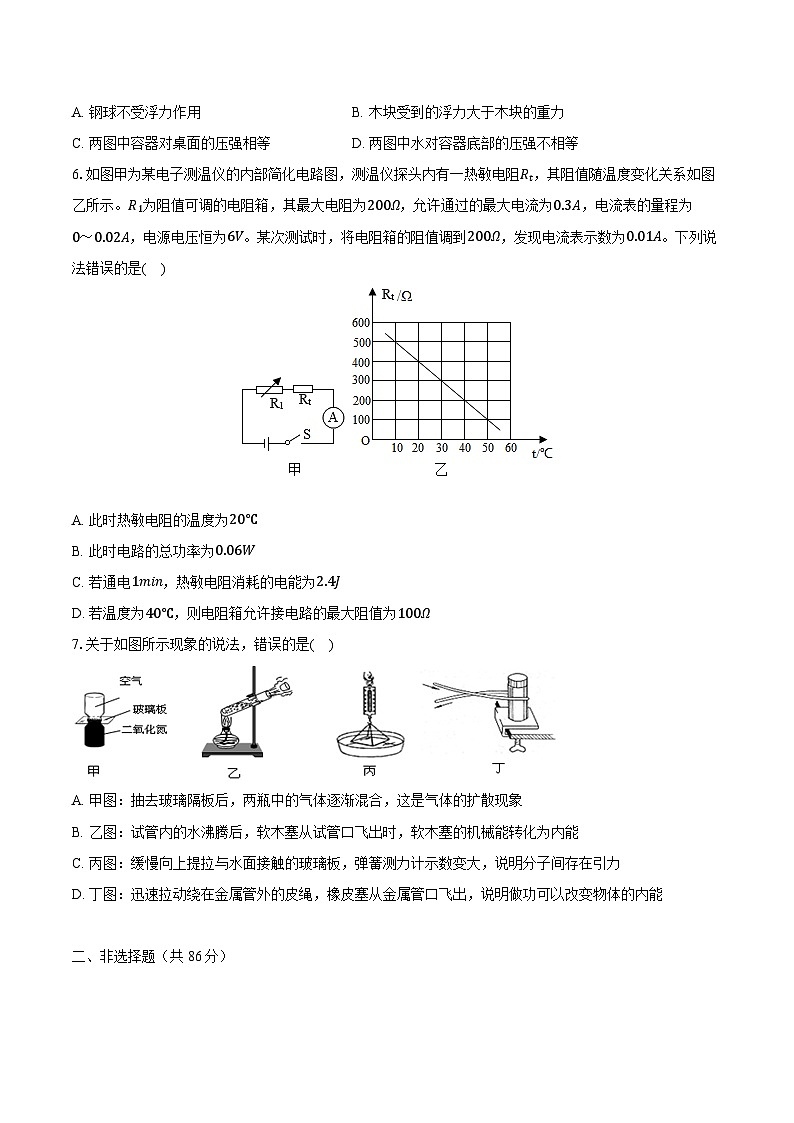

A. 钢球不受浮力作用B. 木块受到的浮力大于木块的重力
C. 两图中容器对桌面的压强相等D. 两图中水对容器底部的压强不相等
6.如图甲为某电子测温仪的内部简化电路图，测温仪探头内有一热敏电阻Rt，其阻值随温度变化关系如图乙所示。R1为阻值可调的电阻箱，其最大电阻为200Ω，允许通过的最大电流为0.3A，电流表的量程为0～0.02A，电源电压恒为6V。某次测试时，将电阻箱的阻值调到200Ω，发现电流表示数为0.01A。下列说法错误的是( )
A. 此时热敏电阻的温度为20℃
B. 此时电路的总功率为0.06W
C. 若通电1min，热敏电阻消耗的电能为2.4J
D. 若温度为40℃，则电阻箱允许接电路的最大阻值为100Ω
7.关于如图所示现象的说法，错误的是( )
A. 甲图：抽去玻璃隔板后，两瓶中的气体逐渐混合，这是气体的扩散现象
B. 乙图：试管内的水沸腾后，软木塞从试管口飞出时，软木塞的机械能转化为内能
C. 丙图：缓慢向上提拉与水面接触的玻璃板，弹簧测力计示数变大，说明分子间存在引力
D. 丁图：迅速拉动绕在金属管外的皮绳，橡皮塞从金属管口飞出，说明做功可以改变物体的内能
二、非选择题（共86分）

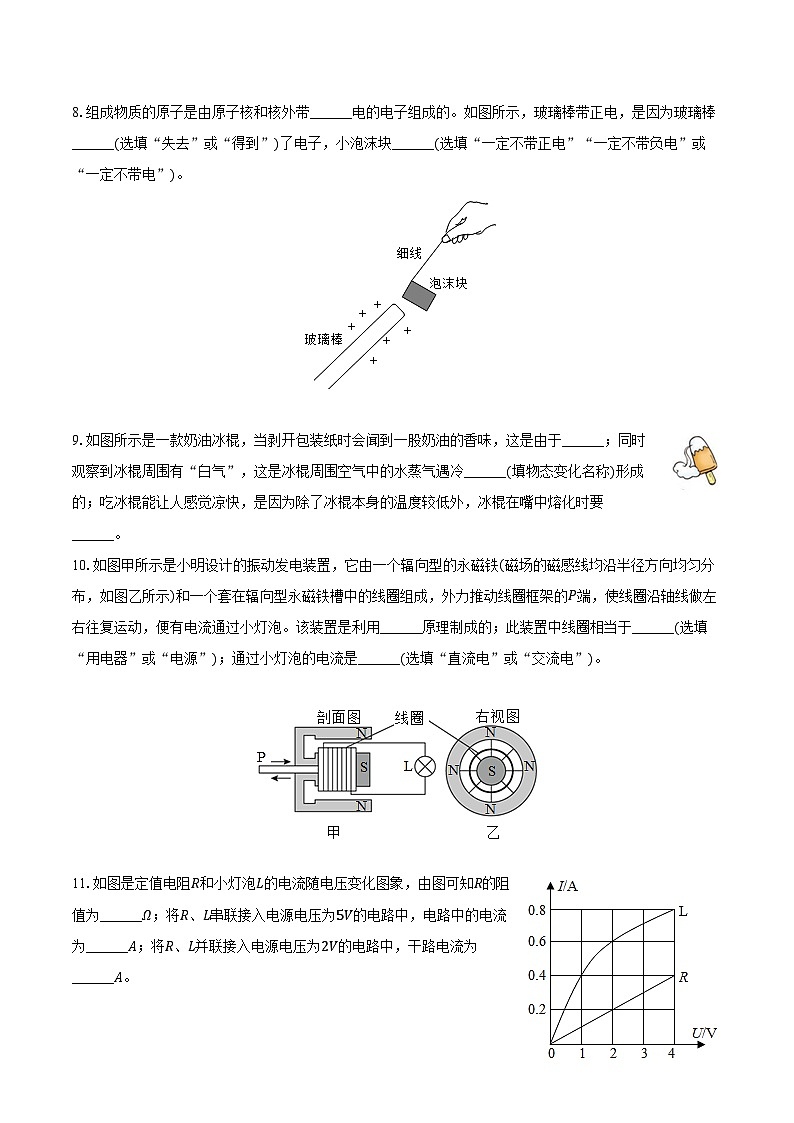

8.组成物质的原子是由原子核和核外带______电的电子组成的。如图所示，玻璃棒带正电，是因为玻璃棒______(选填“失去”或“得到”)了电子，小泡沫块______(选填“一定不带正电”“一定不带负电”或“一定不带电”)。
9.如图所示是一款奶油冰棍，当剥开包装纸时会闻到一股奶油的香味，这是由于______；同时观察到冰棍周围有“白气”，这是冰棍周围空气中的水蒸气遇冷______(填物态变化名称)形成的；吃冰棍能让人感觉凉快，是因为除了冰棍本身的温度较低外，冰棍在嘴中熔化时要______。
10.如图甲所示是小明设计的振动发电装置，它由一个辐向型的永磁铁(磁场的磁感线均沿半径方向均匀分布，如图乙所示)和一个套在辐向型永磁铁槽中的线圈组成，外力推动线圈框架的P端，使线圈沿轴线做左右往复运动，便有电流通过小灯泡。该装置是利用______原理制成的；此装置中线圈相当于______(选填“用电器”或“电源”)；通过小灯泡的电流是______(选填“直流电”或“交流电”)。
11.如图是定值电阻R和小灯泡L的电流随电压变化图象，由图可知R的阻值为______Ω；将R、L串联接入电源电压为5V的电路中，电路中的电流为______A；将R、L并联接入电源电压为2V的电路中，干路电流为______A。
12.在图乙的内燃机的工作过程中与图甲能量转化情况相同的是______(填图中的代号)，某台汽油机飞轮的转速为1800r/min，在1s内，汽油机完成了______个冲程。如果汽油机在一段时间内消耗了500g汽油，若这些汽油完全燃烧，可放出热量______J(q汽油=5×107J/kg)。
13.“低碳环保“是当今世界的主题，太阳能已被人们广泛利用。太阳能来自于太阳内部的______(选填“核裂变”或“核聚变”)，利用太阳能的方式主要有两种，一种是用集热器加热，如某台太阳能集热器在天气晴好时，一天可以吸收5.2×107J的热量，这相当于完全燃烧______m3的煤气释放的热量；另一种是用太阳能电池将太阳能转化为______能。(q煤气=4.0×107J/m3)
14.如图是测量酱油密度的过程，在调节天平时，将游码移到标尺零刻度后，发现指针如图甲所示，此时应把平衡螺母向______(选填“左”或“右”)移动。按照乙、丙、丁的顺序进行测量，测得酱油的密度ρ= ______kg/m3，测出的密度与真实值相比______(选填“偏大”“偏小”或“相等”)。
15.将一平面镜斜放在装有水的水槽中，有一束光线垂直射向水面，如图所示，请画出这束光线在水中行进最后射出水面的光路图．
16.请在图中，作出静止在斜面上重为5N的物体所受重力的示意图。
17.在图中用线代表绳子，将滑轮连成省力的滑轮组，要求人用力往下拉绳使重物升起。
18.(1)如图所示，图甲中的温度计示数为______℃；图乙中物体A的长度为______cm；图丙中弹簧测力计的读数为______N；图丁中机械秒表的读数为______。
(2)小陈家的电能表的表盘如图(2)所示，电能表的读数为______kW⋅ℎ。小陈家中用电器正常使用的总功率不能超过______W，一个2Ω的电阻当通过电流为2A，10s内产生的热量为______J。
19.小华用图甲所示电路来测量小灯泡的电阻(部分器材的规格已标明)。
(1)图甲是小华接入最后一根导线时的实验电路。请指出图中在器材操作上存在的两个不妥之处：① ______；② ______。
(2)闭合开关进行实验，小华发现无论怎样调节滑动变阻器，电压表示数始为3V，而电流表示数始终为零，已知仅导线发生故障则图甲中导线______(选填“①”、“②”或“③”)发生了______(填写故障名称)。
(3)小华进行了六次实验，记录实验数据并在U−I图像中描点，得到小灯泡两端的电压与电流的关系图像如图乙所示，则根据记录的数据和图像可知：实验中所使用的滑动变阻器的最大阻值至少为______Ω。
(4)小华进一步分析数据发现，小灯泡的电阻随电压的增大而______(选填“增大”或“减小”或“不变”)，其原因是______。
(5)小雪发现电流表损坏后，利用一已知阻值的定值电阻R0也能测量出小灯泡的正常发光时的电阻，请在图丙所示的电路图中的虚线框内填入合适的电路元件符号。
20.为了充分应对新冠肺炎疫情，市区比平日更加注重道路的卫生清洁保持工作。如图所示，一辆洒水车，车重4.5×104N，罐体可以装满5t的水，车与地面的总接触面积是5×103cm2；一次洒水任务中，该车沿水平路面匀速前进。通过计算回答：
(1)罐体装满水时，水的重力是多少？
(2)罐体装满水时，车对地面的压力是多少？
(3)罐体装满水时，车对地面的压强是多少？
21.在综合实践活动中，小明设计了一种电热饮水机电路，如图甲所示，R1和R2均为电热丝，S2是自动控制开关，可实现“低挡”“高挡”之间的转换，饮水机工作时功率随时间变化的关系图象如图乙所示，求：
(1)该电热饮水机是利用电流的______(选填“磁”或“热”)效应工作的：电热饮水机要接入三孔插座中使用，这是为了______；当S和S2同时闭合时，电热热饮水机处于______挡。
(2)饮水机低温挡工作时，通过电阻R1的电流。
(3)电阻R2的阻值。
(4)30min内电路消耗的总电能。
22.小高用弹簧测力计、正方体、两个相同的圆柱形容器、水和盐水等器材，对浸在液体中的物体所受浮力进行了探究，其装置和弹簧测力计示数如图所示。(g取10N/kg)

(1)为了探究浮力大小与物体浸没在液体中的深度有无关系，可比较______两图的实验，浸没在水中时，正方形受到的浮力是______N。
(2)分析图甲、乙、丙，说明浮力的大小与______有关，比较图丁、戊可说明浮力的大小与______有关。
(3)根据实验测出正方体的密度是______kg/m3，盐水的密度是______kg/m3。
(4)若图丙中容器底面积为100cm2，正方体浸没后水未溢出，则放入正方体后水对容器底部压强增加______Pa。
23.酒驾易造成交通事故，利用酒精测试仪可以监测司机是否为酒驾。其电路原理图如图甲所示。电源电压恒为12V，传感器电阻R1的电阻值随酒精气体浓度的变化规律如图乙所示，R2为定值电阻，阻值为60Ω，请回答下列问题：
(1)被检者酒精气体浓度越高时，R1的阻值越______，电流表的示数越______。
(2)当电流表的示数为0.1A时，R1的阻值是______Ω。
(3)当电压表的示数是3V时，电路中的电流是______A。
(4)被检者酒精气体浓度是0.1mg/mL时，电压表的示数是______V。
24.请阅读材料，回答问题。
“冰丝带”——国家滑馆国家滑馆(如图甲所示)是2022年北京冬奥会北京主赛区标志性场馆，它有一个美丽的昵称——“冰丝带”。馆内拥有亚洲最大的冰面。
国家速滑馆力求打造世界上平原地区“最快的冰”。制冰时，混凝土冰板层下方总长约为130km的管道内输入的是低温的液态二氧化碳。在液态二氧化碳汽化的作用下，混凝土冰板层的温度降低到零下十几摄氏度，通过洒水作业，冻成厚度为几毫米的冰面，经过多次这样的工序，厚度几十毫米的冰面才能冻结成功。冰面温差被控制在0.5℃以内，有利于运动员创造好成绩。
(1)混凝土冰板层降温过程是利用了液态二氧化碳______(填物态变化名称)时______(选填“吸收”或“放出”)热量的特点。
(2)如图丙所示是我国运动员任子威在短道速滑男子1000米决赛中通过弯道时的情景，此时他受到的力______(选填“是”或“不是”)平衡力，由于______，他到达终点后还能继续向前滑行。
(3)在短道速滑训练中，某男运动员滑1圈需42s，某女运动员滑1圈需45s，现两人在起点处同时同向出发，经过______s男运动员第一次与女运动员相遇。
答案和解析
1.【答案】D
【解析】解：A、纳米是一种长度单位，它用来表示最小的长度，1纳米=10−9米，纳米材料的出现为人们制造微小机器提供了物质基础。故A正确；
B、5G手机是利用电磁波来传递信息的。故B正确；
C、发光二极管是由半导体材料制成的。故C正确；
D、超导体是零电阻，所有利用电流热效应工作的电器设备都不能用超导材料制作，所以超导体不能应用在热水器上。故D不正确。
故选：D。
(1)纳米材料是指构成物质的单元在1nm以内时，就会出现奇异的性质；
(2)电磁波可以用来传递无线信息；
(3)半导体材料广泛应用于商业、邮政、交通等领域，发光二极管的主要材料是半导体；
(4)超导是超导电性的简称，它是指金属、合金或其它材料在低温条件下电阻变为零，电流通过时不会有任何损失的性质。
本题考查了学生对纳米材料、电磁波的应用、半导体和超导体特点及其应用的了解，属于基础知识的考查，难度不大。
2.【答案】C
【解析】解：A、甲图中用小锤敲击音叉，旁边的乒乓球被弹开，说明声音是由物体的振动产生的，故A正确；
B、乙图中两个声波的波形图，都有3个波峰、4个波谷，即它们的振动频率是相同的，说明它们的音调是相同的；从波形图中可以看出，其波的形状都不相同，说明它们的音色不同，振幅相同，响度相同，故B正确；
C、丙图中噪声检测装置是检测噪声的大小装置，不能减弱噪声，故C错误；
D、回声定位是根据回声到来的时间和方位，确定目标的位置和距离，即利用超声波获得信息，故D正确。
故选：C。
(1)声音是由物体的振动产生的，声音可以传递信息和能量；
(2)频率是1s物体振动的次数，相同时间内振动越快，频率越大。音调跟频率有关，频率越大，音调越高；音色反映声音的品质，与发生体的结构、材料有关；
(3)减弱噪声的途径：在声源处、在传播过程中、在人耳处；
(4)回声定位是根据回声到来的时间和方位，确定目标的位置和距离，即利用声音获得信息。
本题考查声现象的基础知识及应用，要求学生对声音及其特性、声音的传播及特征等知识点全面掌握。解题的关键是能够从波形图上看懂频率、振幅和音色。
3.【答案】D
【解析】解：A.镜花水月是由于光的反射形成的，故A错误；
B.海市蜃楼是由于光的折射形成的，故B错误；
C.杯弓蛇影是由于光的反射形成的，故C错误；
D.形影相随是由于光的直线传播形成的，故D正确。
故选：D。
光在自然界中存在三种光现象：
在日常生活中，激光准直、日月食、小孔成像和影子的形成等都表明光在同一种均匀介质中是沿直线传播的；
当光照射到物体界面上时，有一部分光被反射回来发生反射现象；
当光从一种介质斜射入另一种介质时，传播方向会偏折，发生折射现象。
本题考查的光的反射、光的折射及光的直线传播现象。
4.【答案】B
【解析】解：
刮风时，室外空气流动速度较大，压强较小；室内压强不变，压强大于室内大气压强，室内外产生压强差，窗户内外产生了压力差，将窗户向外推开。
故选：B。
流体压强与流速的关系：流体流速大的地方压强小，流速小的压强大，据此分析回答。
本题考查了学生对流体压强与流速的关系，利用所学知识分析身边的实际现象，学以致用，有意义！
5.【答案】C
【解析】解：A、钢球浸没在水中，由于钢球上下表面有水的压力差，所以钢球也受浮力作用，故A错误；
B、由于木块漂浮，所以木块受到的浮力等于木块的重力，故B错误；
C、两图中容器对桌面的压力等于容器、水和物体的总重力；
乙图中木块漂浮，则F浮=G木，根据阿基米德原理可知F浮=G排，
所以G木=G排，即木块的重力等于排开水的重力(即溢出水的重力)，
所以两图中容器对桌面的压力相等，底面积相同，由p=FS可知，两图中容器对桌面的压强相等，故C正确；
D、已知容器中装满水，把木块轻轻放入容器中，虽然有水溢出，但水的深度不变，由p=ρgℎ可知，两图中水对容器底的压强相等，故D错误；
故选：C。
(1)浸在液体中的物体受到浮力作用；
(2)漂浮时浮力等于重力；
(3)容器对桌面的压力等于容器和水、钢球的总重力，因为是盛满水的容器中，当把木块轻轻放入容器中时，木块漂浮时，F浮=G=G排，由此可知乙图中容器对桌面的压力，再利用p=FS分析压强情况；
(4)根据p=ρgℎ分析两图中水对容器底的压强。
本题考查阿基米德原理以及压强的大小，关键是知道物体所受的浮力等于物体排开的液体所受的重力，液体深度不变，容器底所受的压强也不变，最容易出错的是C选项。
6.【答案】D
【解析】解：由电路图可知，R1与Rt串联，电流表测电路中的电流。
(1)电路中电流表的示数I=0.01A时，由I=UR可知，电路的总电阻：
R总=UI=6V0.01A=600Ω，
因串联电路中总电阻等于各分电阻之和，
所以，热敏电阻的阻值：
Rt=R总−R1=600Ω−200Ω=400Ω，
由图丙可知，此时环境温度是20℃，
则电路的总功率：
P=UI=6V×0.01A=0.06W，故AB正确；
通电1min，热敏电阻消耗的电能为：
Wt=Q=I2Rtt=(0.01A)2×400Ω×60s=2.4J，故C正确；
(2)由图丙可知，环境温度为40℃时，热敏电阻的阻值Rt′=200Ω，
由电流表的量程为0～0.02A可知，电路中的最大电流I大=0.02A，
则电路的最小总电阻：
R总′=UI大=6V0.02A=300Ω，
所以，电阻箱接入电路中的最小阻值：
R′=R总′−Rt′=300Ω−200Ω=100Ω，
故为保证电流表安全，电阻箱允许的阻值调节范围是100Ω～200Ω，故D错误。
故选：D。
由电路图可知，R1与Rt串联，电流表测电路中的电流。
(1)将电阻箱的阻值调到200Ω，发现电流表示数为0.01A，根据欧姆定律求出电路的总电阻，利用电阻的串联求出热敏电阻的阻值，从图丙中读出此时环境温度，利用P=UI求出电路的总功率；
根据Wt=Q=I2Rtt算出通电1min，热敏电阻消耗的电能；
(2)由图丙可知，环境温度为40℃时热敏电阻的阻值，根据电流表的量程得出电路中的最大电流，根据欧姆定律求出电路的最小总电阻，利用电阻的串联求出电阻箱接入电路中的最小阻值，然后得出电阻箱允许的阻值调节范围。
本题考查了串联电路的特点和欧姆定律、电功率公式的应用，从图像中获取有用的信息是关键。
7.【答案】B
【解析】【分析】
(1)不同的物质相互接触时彼此进入对方的现象叫做扩散，扩散现象说明了分子在不停地做无规则运动；
(2)气体膨胀时会对外做功，由内能转化成机械能；
(3)分子间存在着相互作用的引力和斥力；
(4)对物体做功，物体的内能会增大。
【解答】
A、甲图：抽去玻璃隔板后，两瓶中的气体逐渐混合，这是气体的扩散现象，说明了气体分子的运动，该选项说法正确；
B、乙图：试管内的水沸腾后，软木塞从试管口飞出时，是因为试管内的水蒸气膨胀做功，内能转化成软木塞的机械能，该选项说法不正确；
C、丙图：缓慢向上提拉与水面接触的玻璃板，弹簧测力计示数变大，说明水分子和玻璃分子间存在引力，该选项说法正确；
D、丁图：迅速拉动绕在金属管外的皮绳，橡皮塞从金属管口飞出，是因为金属管内的水蒸气膨胀做功，内能转化成橡皮塞的机械能，该选项说法正确．
故选B。
8.【答案】负 失去 一定带正电
【解析】解：成物质的原子是由原子核和核外带负电的电子组成的；
玻璃棒失去电子，从而带上了正电；
由图知，玻璃板排斥泡沫块，这说明泡沫块一定带正电。
故答案为：负；失去；一定带正电。
电子带负电；正负电荷的规定：跟丝绸摩擦过的玻璃棒所带的电荷是正电荷，跟毛皮摩擦过的橡胶棒所带的电荷是负电荷；电荷之间的作用规律：同种电荷相互排斥，异种电荷相互吸引；带电体有吸引轻小物体的性质。
本题考查了自然界中的两种电荷和电荷间的相互作用规律。
9.【答案】分子在永不停息地做无规则运动 液化 吸热
【解析】解：(1)能闻到冰棍的奶油香味，是分子无规则运动的结果；
(2)“白气”是空气中的水蒸气遇冷液化形成的小水滴；
(3)吃冰棍让人感觉凉快，主要是因为冰棍熔化是要吸收热量。
故答案为：分子在永不停息地做无规则运动；液化；吸热。
解答此题要能用分子动理论的观点解释生活中的物理现象；知道各种物态变化的定义，根据物态变化的知识逐一分析即可。
此题主要考查的是分子动理论的基本内容和物态变化现象的判断，是一道热学的基础题。
10.【答案】电磁感应 电源 交流电
【解析】解：据图能看出，当振动时，线圈会发生运动，即恰好在磁场中切割磁感线运动，从而使得电路中产生电流，故该装置是利用电磁感应原理制成的；
线圈向外供电，此装置中线圈相当于电源；由于线圈的运动方向是改变的，故产生的感应电流的方向也是改变的，故小灯泡中流过的电流是交流电。
故答案为：电磁感应； 电源；交流电。
(1)闭合电路的部分导体在磁场中做切割磁感线运动，此时在电路中就会产生感应电流，该现象就是电磁感应现象。
(2)向外供电，此装置中线圈相当于电源；大小和方向都不变的电流称为直流电；大小和方向都随周期性变化的电流是交流电。
知道电磁感应现象，学会知识迁移，能利用该原理来解释现实问题是解决该题的关键。
11.【答案】10 0.4 0.8
【解析】解：(1)由图像可知：当定值电阻R两端的电压U=2V，对应的电流IR=0.2A，
由I=UR可得，定值电阻的阻值：R=UIR=2V0.2A=10Ω；
(2)由图像可知，当电流为I=0.4A时，UR=4V，UL=1V，R、L串联后两端的电压：U=UR+UL=4V+1V=5V，
所以将R、L串联后接在5V电路中，通过电路的电流为0.4A；
(3)若将R、L并联后接在电压为2V的电源两端，由I−U图像可知，此时通过R、L的电流分别为IR=0.2A，IL=0.6A，
并联电路中干路电流等于各支路电流之和，电路中的总电流：I=IR+IL=0.2A+0.6A=0.8A。
故答案为：10；0.4；0.8。
(1)根据图像读出定值电阻R两端的电压和对应的电流，由欧姆定律求出电阻R；
(2)根据串联电路电流的规律及电压的规律得出将甲、乙串联后接在5V电路中时的电流大小；
(3)将R、L并联后接在电压为2V的电源两端，根据并联后R、L两端的电压相等，根据图像读出相应的电流，再根据并联电路的电流特点求出干路电流。
本题考查串并联电路的特点、欧姆定律和电功率公式的灵活应用，关键是从图像中得出灯泡L和R的电流与电压之间的关系。
12.【答案】B 60 2.5×l07
【解析】解：(1)图甲中，迅速向下压活塞，活塞的机械能转化为筒内空气的内能；
图乙中：A、进气门打开，排气门关闭，活塞向下运动，是吸气冲程，没有能量转化，故A不符合题意；
B、两个气门都关闭，活塞向上运动，是压缩冲程，将机械能转化为内能，故B符合题意；
C、两个气门都关闭，活塞向下运动，是做功冲程，将内能转化为机械能，故C不符合题意；
D、排气门打开，进气门关闭，活塞向上运动，是排气冲程，没有能量转化，故D不符合题意。
故选：B。
(2)四冲程汽油机的飞轮转速为1800r/min=30r/s，即在1s内飞轮转30r，
因为飞轮转2r，完成4个冲程，所以飞轮转30r，完成60个冲程。
(3)500g汽油完全燃烧放出的热量：
Q放=mq汽油=0.5kg×5×l07J/kg=2.5×l07J。
故答案为：B；60；2.5×l07。
(1)图甲中，迅速向下压活塞，活塞的机械能转化为筒内空气的内能；
由进气门和排气门的关闭和打开情况、活塞的上行和下行情况来判断是哪个冲程；四个冲程中压缩冲程是机械能转化为内能，做功冲程是内能转化为机械能，排气和吸气冲程没有能的转化；
(2)四冲程内燃机完成一个工作循环，经历4个冲程、活塞往复运动2次，曲轴和飞轮转2转，对外做功1次；
(3)知道汽油的质量和热值，利用Q放=mq求出汽油完全燃烧产生的热量。
本题主要考查有关热机的计算、燃料完全燃烧放热公式的掌握和应用，属于热学常考题型，难度不大。
13.【答案】核聚变 1.3 电
【解析】解：
(1)由较轻的原子核聚合成较重的原子核时，会释放出巨大的能量，这是太阳内部每时每刻进行的核聚变反应；
(2)由题意知，Q放=Q吸=5.2×107J，
由Q放=Vq得，需要完全燃烧煤气的体积：
V=Q放q煤气=5.2×107J4.0×107J/m3=1.3m3；
(3)太阳光通过太阳能电池就可以将太阳能转化为电能。
故答案为：核聚变；1.3；电。
(1)太阳的能量来自于它内部发生的核聚变；
(2)由题意可知，Q放=Q吸，根据Q放=Vq的变形公式V=Q放q求出需要完全燃烧煤气的体积；
(3)太阳能电池是将太阳能转化为电能的装置。
本题考查了太阳能热的使用、燃料燃烧放热公式等知识，虽知识点多，但条件已给出，难度不大。
14.【答案】左 1.125×103 偏大
【解析】解：(1)根据图甲所示。为使横梁在水平位置平衡，应将横梁右端的平衡螺母向右端移动；
(2)在天平的标尺上，1g之间有5个小格，一个小格代表的质量是0.2g，即天平的分度值为0.2g；
烧杯的质量：m0=20g+10g+5g=35g，
烧杯和酱油的总质量是：m总=50g+20g+10g=80g；
酱油的质量为：m酱油=m总−m0=80g−35g=45g，
量筒的分度值为2cm3，酱油的体积为V酱油=40cm3；
酱油的密度为：ρ=m酱油V酱油=45g40cm3=1.125g/cm3=1.125×103kg/m3；
(3)方案中不可能把烧杯内的酱油全部倒入量筒内，导致测量的酱油的体积偏小，由公式ρ=mV知：密度测量结果偏大。
故答案为：左；1.125×103；偏大。
(1)在天平的调平过程中，指针左偏，说明左盘低，右盘高。哪端的盘较高，平衡力螺母便向哪端调节。
(2)天平标尺上最小的一格代表的质量叫标尺的分度值；使用天平测量物体质量时，首先要明确标尺的分度值，被测物体的质量等于砝码的总质量与游码所对刻度之和。
读取量筒中液体的体积时，首先要明确量筒的分度值，读数时视线与液面最凹处相平；
已知烧杯和酱油的总质量和烧杯的质量，可以得到量筒中酱油的质量；已知酱油的质量和体积，利用公式ρ=mV得到酱油的密度；
(3)方案中“把烧杯内的酱油全部倒入量筒内”会使得酱油不能全部倒入量筒内，导致酱油体积偏小，密度偏大，出现一定的误差。
此题中考查了关于液体密度测量的基本技能，包括天平、量筒的读数，运用密度的公式进行计算，以及测量误差的分析等。
15.【答案】解：光从空气垂直射入水中，传播方向不变，根据光的反射定律画出经过平面镜后的反射光线，光线从水中斜射入空气中时，折射角大于入射角，据此作出折射光线。

【解析】解决此题需要知道光垂直射到水中，传播方向不变，从水中斜射入空气中时，折射角大于入射角，同时也要掌握光的反射定律的内容。
本题考查了光的折射规律和光的反射定律。注意当光垂直入射到另一种介质中时，传播方向不变，即折射角和入射角都是0°。
16.【答案】解：画重力的示意图时，先找重心，重心就画在物体的几何中心；
重力的方向是竖直向下的，从重心画一竖直向下的线段，标上箭头和字母G，同时标出重力的大小。
故答案为：

【解析】在受力物体上沿力的方向画一条线段，在线段的末端画一个箭头表示力的方向，线段的起点或终点表示力的作用点；知道力的大小就要标出来；
重力的方向是竖直向下的；重心一般就画在物体的几何中心上。
此题考查的是重力的示意图，是一道基础题。需要注意的是重力是用G来表示的，而不是F.知道力的大小就要标出来。
17.【答案】解：人用力往下拉绳使重物升起，说明最后绕过的是定滑轮，按此反向绕线，绳子的起始端系在定滑轮上，如下图所示：

【解析】人用力往下拉绳使重物升起，因此人的动力方向向下，重物运动方向向上，故由四根绳子承担物重，绳子固定在定滑轮上。
此题主要考查了滑轮组的绕线方式及示意图的画法。在绕线时，要根据题目的要求选择合适的绕法，通常是根据拉力方向或承担物重绳子段数确定。
18.【答案】31 2.00 1.6 40.0 2017.6 8800 80
【解析】解：(1)由图知：
甲图中的温度计一个大格都是10℃，其中又分了10份，故其分度值是1℃，“40”在“30”上方，说明温度高于0℃，所以读数是31℃；
乙图中刻度尺上1cm之间有10个小格，所以一个小格代表的长度是0.1cm=1mm，即此刻度尺的分度值为1mm；物体左侧与0刻度线对齐，右侧与2.0cm对齐，估读为2.00cm，所以物体的长度为L=2.00cm；
丙图中，在弹簧测力计上，弹簧测力计的分度值为0.2N，弹簧测力计的示数为1N+0.6N=1.6N；
丁图中，在秒表的中间表盘上，1min中间有两个小格，所以一个小格代表0.5min，指针在“0”和“1”之间，偏向“1”一侧，所以分针指示的时间大于0.5min，小于1min；
在秒表的大表盘上，一个小格代表0.1s，由中间表盘知秒针已转过一周，所以指针在40.0s处，即秒表的读数为40.0s；
(2)由图2可知，电电能表的读数为2017.6kW⋅ℎ；
220V表示电能表的工作电压为220V，10(40)A表示电能表的标定电流为10A，额定最大电流为40A，
小陈家中用电器正常使用的最大总功率：P=UI=220V×40A=8800W；
一个2Ω的电阻当通过电流为2A，10s内产生的热量：Q=I2Rt=(2A)2×2Ω×10s=80J。
故答案为：(1)31；2.00；1.6；40；(2)2017.6；8800；80。
(1)读取温度计示数时，首先要明确温度计的分度值，读数时视线与液柱最高处相平，并注意区分零上或零下；
刻度尺读数时，首先看起始端有没有从0开始，若没有从0开始，把起始端对应的刻度值当作“0”刻度，读出末端刻度值，减去起始端对应的刻度值，即为物体长度，注意刻度尺要估读到分度值的下一位读取；
观察该测力计的示数在1N～2N之间，且分度值是0.2N，可据此判断出测力计的示数；
秒表的中间的表盘代表分钟，周围的大表盘代表秒，秒表读数是两个表盘的示数之和；
(2)电能表的读数：数字方框中最后一位是小数，单位是kW⋅ℎ；220V表示电能表的工作电压为220V，10(40)A表示电能表的标定电流为10A，额定最大电流为40A，利用P=UI计算出小陈家中用电器正常使用的最大总功率；利用焦耳定律计算出一个2Ω的电阻当通过电流为2A，10s内产生的热量。
本题考查仪器的使用和读数、电功率的计算、焦耳定律的应用，初中物理学习了很多测量工具的使用，但没有特殊说明，只有刻度尺的读数要有估读值，其它只要读到准确值即可。
19.【答案】开关闭合 没有将变阻器最大电阻连入电路 ① 断路 25 增大 灯丝电阻随着温度的升高而增大
【解析】解：(1)为保护电路，在连接电路时，开关应断开，滑动变阻器的滑片应位于阻值最大处，则由图甲可知两个不妥之处是：①开关闭合；②没有将变阻器最大电阻连入电路；
(2)电流表示数始终为零，电路可能断路，电压表示数始终为3V，说明电压表与电源连通，已知仅导线发生故障，当图甲中导线①发生断路时，电压表串联在电路中测电源电压，符合题意；
(3)根据U−I图像知，灯的最小电压为0.5V时，最小电流为0.1A，由串联电路的规律及欧姆定律，此时，实验中所使用的滑动变阻器连入电路的电阻最大为：
R滑=U−U1I1=3V−Ω，即实验中所使用的滑动变阻器的最大阻值至少为25Ω；
(4)根据表中数据，由公式R=UI，得出不同电压下灯泡的阻值，分析可知：小灯泡的电阻是随电压的增大而增大，原因是：通过灯的电流随电压的增大而变大，根据P=UI，灯的实际功率变大，灯丝的温度升高，灯的电阻变大，即根本原因是灯丝电阻随着温度的升高而增大；
(5)该题中电流表损坏，电压表和定值电阻R0应起到测量电流的作用，故应将灯、定值电阻R0和变阻器串联；要测灯泡的正常发光时的电阻，首先应使灯正常发光，所以需要先将电压表与灯泡并联，通过移动变阻器的滑片，使灯的电压为额定电压，然后保持滑片位置不动，通过开关的转换，使电压表测灯与定值电阻的总电压，此时各电阻的大小和电压不变，灯仍正常发光，根据串联电路的电压规律和欧姆定律求出灯的额定电流，再利用R=UI计算灯泡正常发光时的电阻，基于以上分析，设计的电路如下图所示：
故答案为：(1)①开关闭合；②没有将变阻器最大电阻连入电路；(2)①；断路；(3)25；(4)增大；灯丝电阻随着温度的升高而增大；(5)见解答。
(1)连接电路时，为保护电路，开关要断开，将变阻器最大电阻连入电路；
(2)若电流表示数为0，说明电路可能断路；电压表示数接近电源电压，说明电压表与电源连通，则与电压表并联的支路以外的电路是完好的，则与电压表并联的电路断路了；
(3)根据U−I图像知灯的电压为0.5V时电流大小，由串联电路的规律及欧姆定律得出此时实验中所使用的滑动变阻器连入电路的电阻，确定变阻器的电阻范围；
(4)根据图中数据，由公式R=UI，得出不同电压下的电阻大小回答；根据灯丝的电阻随温度升高变大分析；
(5)该题中电流表损坏，所以需要利用定值电阻R0与灯泡串联得到灯泡正常发光时的电流，用电压表测量灯泡正常工作时的电压，再利用R=UI计算灯泡电阻。
本题测量小灯泡的电阻，考查电路连接、故障分析、串联电路的规律及欧姆定律的运用，综合性较强。
20.【答案】解：(1)罐体装满水时，水的重力G水=mg=5×103kg×10N/kg=5×104N；
(2)罐体装满水时，车对地面的压力F=G总=G水+G车=5×104N+4.5×104N=9.5×104N；
(3)罐体装满水时，车对地面的压强p=FS=9.5×104N5×103×10−4m2=1.9×105Pa。
答：(1)罐体装满水时，水的重力是5×104N；
(2)罐体装满水时，车对地面的压力是9.5×104N；
(3)罐体装满水时，车对地面的压强是1.9×105Pa。
【解析】(1)罐体装满水时，根据G水=m水g计算水的重力；
(2)罐体装满水时，根据F=G总=G水+G车计算车对地面的压力；
(3)罐体装满水时，根据p=FS计算车对地面的压强。
本题考查重力、压力、压强的有关计算，属于对基础知识的考查，难度较小。
21.【答案】热 防止外壳带电后发生触电事故 高
【解析】解：(1)电流通过电阻丝时，会产生热量，这就是电流的热效应，电热饮水机是利用电流的热效应工作的；
电热饮水机有金属外壳，为了防止外壳带电后发生触电事故，饮水机的外壳要接地，需要使用三孔插座；
当S1和S2同时闭合时，两个电热丝并联接入电路中，根据并联电路的电阻关系可知，此时电路中的总电阻是最小的，根据P=U2R可知电热饮水机处于高挡；
(2)S1闭合、S2断开时，只有R1接入电路，此时为低挡；由图乙可知低挡的功率为220W，
根据P=UI可得通过R1的电流为：
I1=P低U=220W220V=1A；
(3)S1、S2闭合时，R1、R2并联接入电路，此时为高挡；由图乙可知高挡的功率为660W，
则R2的功率P2=P高−P低=660W−220W=440W；
根据P=U2R可得电阻R2的阻值为：
R2=U2P2=(220V)2440W=110Ω；
(4)电热饮水机消耗的电能：
W=W高+W低=P高t高+P低t低=660W×10×60s+220W×20×60s=6.6×105J。
答：(1)热；防止外壳带电后发生触电事故；高。
(2)饮水机低温挡工作时，通过电阻R1的电流为1A。
(3)电阻R2的阻值为110Ω。
(4)30min内电路消耗的总电能为6.6×105J。
(1)电流具有热效应；有金属外壳的用电器，其外壳要接地；根据公式P=U2R判定功率的大小；
(2)S1闭合、S2断开时，只有R1接入电路，此时为低温挡；根据图乙可知低温挡的功率；根据P=UI求出通过R1的电流；
(3)S1、S2闭合时，R1、R2并联接入电路，此时为高温挡；根据图乙可知高温挡的功率；然后求出R2的功率，根据P=U2R求出电阻R2的阻值；
(4)根据W=Q=Pt分别求出30min内高温和低温工作时消耗的电能，然后求出之和。
本题考查消耗电能、电功率、电热的计算，关键是公式的应用，要熟记这些公式。
22.【答案】丙、丁 4 排开液体的体积 液体密度 1.25×103 1.1×103 400
【解析】解：
(1)为了探究浮力大小与物体浸没在液体中的深度有无关系，需要控制液体的密度相同，排开的液体的体积相同，故可比较丙、丁两图的实验；
物体的重力为5N，浸没在水中时弹簧测力计示数为1N，正方体受到的浮力是F浮=G−F=5N−1N=4N；
(2)由图甲可知物体的重为G=5N；乙、丙实验中，排开液体的密度相同，而排开液体的体积不同，测力计示数不同，由称重法测浮力F浮=G−F，乙、丙实验中受到的浮力不同，故由甲、乙、丙实验，说明浮力的大小与物体排开液体的体积有关；
丁、戊中，排开液体的体积相同，排开液体的密度不同，测力计示数不同，由称重法测浮力，受到的浮力不同，故分析图甲、丁、戊实验，说明浮力的大小与排开液体的密度有关；
(3)正方体在水中受到的浮力F浮=4N；
由F浮=ρ液gV排可得正方体的体积为V=V排=F浮ρ水g=4N1×103kg/m3×10N/kg=4×10−4m3；
正方体的质量为：m=G g=5N10N/kg=0.5kg；
正方体的密度为：ρ铜=m铜V铜=0.5kg4×10−4m3=1.25×103kg/m3；
由甲、戊实验，正方体浸没在盐水中受到的浮力：
F浮′=G−F′=5N−0.6N=4.4N；
由阿基米德原理F浮=ρ液gV排可知，盐水的密度是：
ρ盐水=F′浮gV排=4.4N10N/kg×4×10−4m3=1.1×103kg/m3；
(4)由V=Sℎ得，水增加的深度为：△ℎ=VS=4×10−4m3100×10−4m2=0.04m，
放入正方体后水对容器底部增加的压强为：
△p=ρg△ℎ=1.0×103kg/m3×10N/kg×0.04m=400Pa。
故答案为：(1)丙、丁；4；(2)排开液体的体积；液体密度；(3)1.25×103；1.1×103；(4)400。
(1)(2)浮力的大小与物体控制排开液体的密度和体积相关，研究浮力大小与其中一个因素的关系时，要控制另外一个因素不变；由称重法可以求出正方体在水中受到的浮力；
(3)由阿基米德原理求出正方体的体积，由G=mg和ρ=mV得出正方体的密度；根据称重法求出正方体在盐水中的浮力，根据阿基米德原理求出盐水的密度；
(4)根据正方体的体积，然后利用V=Sℎ求出水增加的深度，再利用p=ρgℎ计算放入正方体后水对容器底部增加的压强。
本题考查称重法测浮力、控制变量法、数据分析及阿基米德原理、密度公式的运用及压强的计算，知识点较多，有一定的难度。
23.【答案】小 大 60 0.15 4.8
【解析】解：由图甲可知，传感器电阻R1和定值电阻R2串联，电压表测传感器两端的电压，电流表测电路中的电流；
(1)由图乙可知，被检者酒精气体浓度越高时，传感器R1的阻值越小，电路中的总电阻越小，由欧姆定律可知电路中电流增大，即电流表示数变大；
(2)当电流表的示数为0.1A时，根据I=UR可得，总电阻：R=UI1=12V0.1A=120Ω，
因串联电路的总电阻等于各用电器的电阻之和，所以R1的阻值：R1=R−R2=120Ω−60Ω=60Ω；
(3)因串联电路的总电压等于各用电器两端的电压之和，所以当电压表的示数是3V时，R2两端的电压：U2=U−U1=12V−3V=9V；
电路中的电流：I=I2=U2R2=9V60Ω=0.15A；
(4)根据图象乙可知，被检者酒精气体浓度为0.1mg/mL时，传感器电阻的阻值为R1′=40Ω，
此时的电流为：I′=UR′=UR1′+R2=12V40Ω+60Ω=0.12A，
根据I=UR可得，此时传感器电阻两端电压：U1′=I′R1=0.12A×40Ω=4.8V，即电压表示数为4.8V。
故答案为：(1)小；大；(2)60；(3)0.15；(4)4.8。
由电路图可知，传感器电阻R1和定值电阻R2串联，电压表测传感器两端的电压，电流表测电路中的电流；
(1)被检者酒精气体浓度越高时，由根据图乙知，酒精气体浓度与电阻的关系，由电阻的变化利用欧姆定律可求得电路中电流的变化；
(2)当电流表的示数为0.1A时，根据欧姆定律求出总电阻，根据串联电路电阻的特点求出R1的电阻；
(3)当电压表的示数是3V时，根据串联电路电压特点求出定值电阻两端的电压，再根据欧姆定律求出电路的电流；
(4)被检者酒精气体浓度是0.1mg/mL时，根据图象乙读出此时传感器电阻的阻值，根据串联电路的特点和欧姆定律求出电流，再根据欧姆定律求出R1端两端的电压，即电压表示数。
此题主要考查的是学生对图象的处理能力、串联电路的特点和欧姆定律的理解和掌握，综合性很强，读懂图象是解决此题的关键。
24.【答案】(1)汽化；吸收；(2)不是；惯性；(3)630。
【解析】解：(1)液态二氧化碳在管道中汽化，吸收热量，使混凝土冰板层的温度降低到零下十几摄氏度；
(2)运动员任子威在短道速滑男子1000米决赛中通过弯道时的情景，运动的方向和速度发生改变，受到非平衡力；由于惯性，他到达终点后还能继续向前滑行；
(3)设经过时间t男运动员第一次与女运动员相遇，设一圈的长度s，则s42t−s45t=s，t=630s。
(1)物质由液态变成气态的过程叫汽化，汽化吸热；
(2)一切物体都有保持原来运动状态不变的性质，叫惯性；运动状态包括运动的方向和速度，其中一个改变则运动状态改变；
(3)两人在起点处同时同向出发，男运动员第一次与女运动员相遇时相差一圈，根据速度的公式列出关系式得到时间。
本题考查物态变化、力和运动的关系、惯性和速度的计算，属于综合题。
