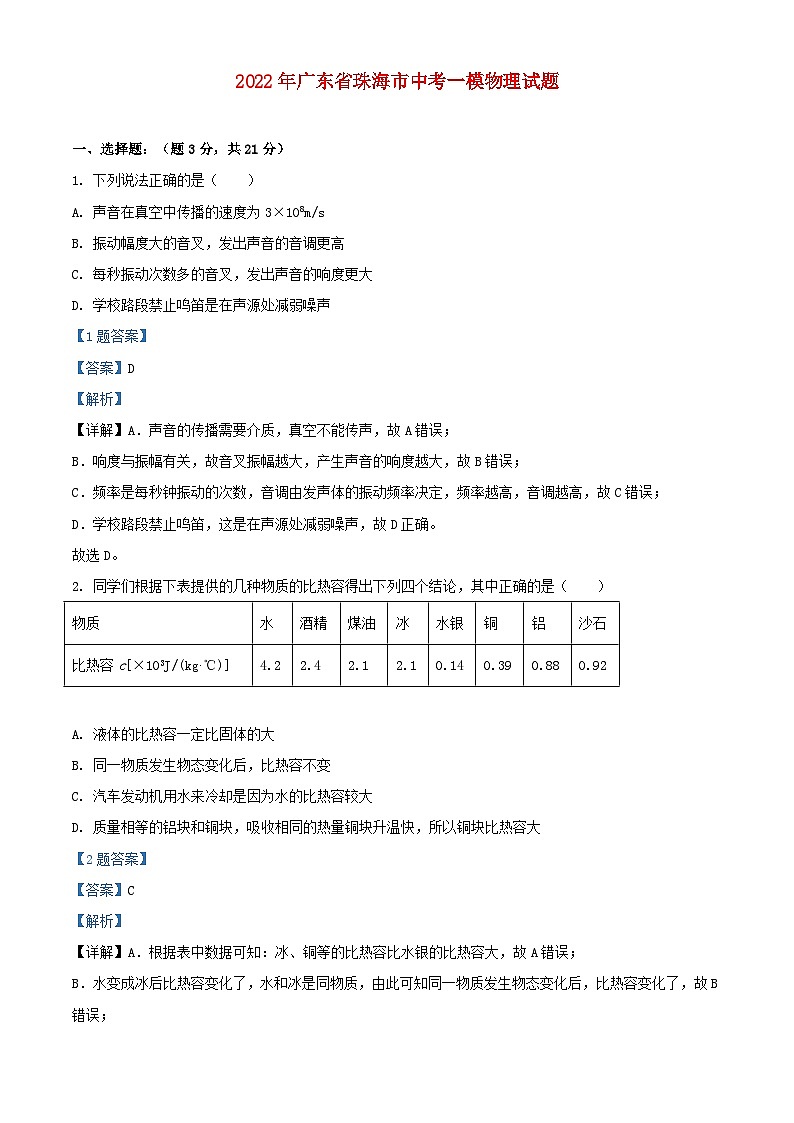

2022年广东省珠海市中考一模物理试题

一、选择题：（题3分，共21分）
1. 下列说法正确的是（　　）
A. 声音在真空中传播的速度为3×108m/s
B. 振动幅度大的音叉，发出声音的音调更高
C. 每秒振动次数多的音叉，发出声音的响度更大
D. 学校路段禁止鸣笛是在声源处减弱噪声
【1题答案】
【答案】D
【解析】
【详解】A．声音的传播需要介质，真空不能传声，故A错误；
B．响度与振幅有关，故音叉振幅越大，产生声音的响度越大，故B错误；
C．频率是每秒钟振动的次数，音调由发声体的振动频率决定，频率越高，音调越高，故C错误；
D．学校路段禁止鸣笛，这是在声源处减弱噪声，故D正确。
故选D。
2. 同学们根据下表提供的几种物质的比热容得出下列四个结论，其中正确的是（　　）
物质
水
酒精
煤油
冰
水银
铜
铝
沙石
比热容c[×103J/(kg∙℃)]
4.2
2.4
2.1
2.1
0.14
0.39
0.88
0.92

A. 液体的比热容一定比固体的大
B. 同一物质发生物态变化后，比热容不变
C. 汽车发动机用水来冷却是因为水的比热容较大
D. 质量相等的铝块和铜块，吸收相同的热量铜块升温快，所以铜块比热容大
【2题答案】
【答案】C
【解析】
【详解】A．根据表中数据可知：冰、铜等的比热容比水银的比热容大，故A错误；
B．水变成冰后比热容变化了，水和冰是同物质，由此可知同一物质发生物态变化后，比热容变化了，故B错误；
C．因为水的比热容大，根据吸热公式Q=cmΔt可知，相同条件下与其他物质相比升高相同的温度，水吸收的热量多，所以汽车发动机用水来冷却，故C正确；
D．质量相等的铝块和铜块，吸收相同的热量，铜块升温快，即Δt较大，由c=可知，铜块比热容小，故D错误。
故选C。

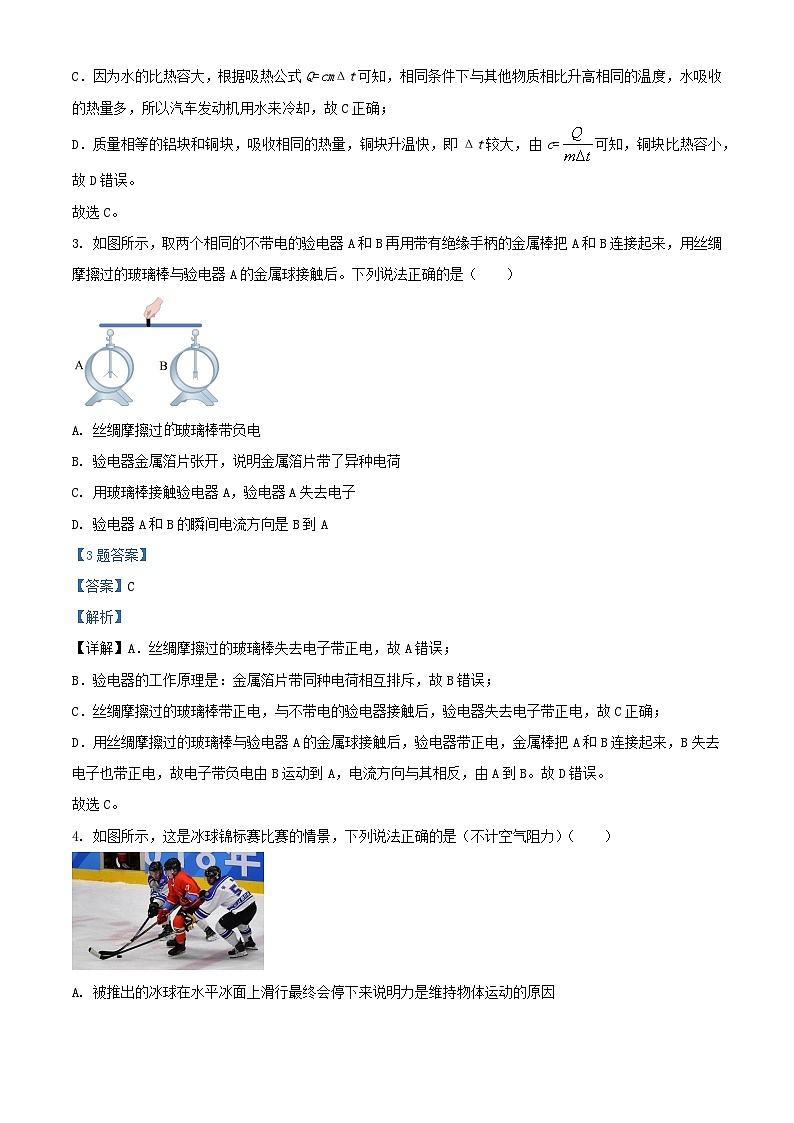

3. 如图所示，取两个相同的不带电的验电器A和B再用带有绝缘手柄的金属棒把A和B连接起来，用丝绸摩擦过的玻璃棒与验电器A的金属球接触后。下列说法正确的是（　　）

A. 丝绸摩擦过玻璃棒带负电
B. 验电器金属箔片张开，说明金属箔片带了异种电荷
C. 用玻璃棒接触验电器A，验电器A失去电子
D. 验电器A和B的瞬间电流方向是B到A
【3题答案】
【答案】C
【解析】
【详解】A．丝绸摩擦过的玻璃棒失去电子带正电，故A错误；
B．验电器的工作原理是：金属箔片带同种电荷相互排斥，故B错误；
C．丝绸摩擦过的玻璃棒带正电，与不带电的验电器接触后，验电器失去电子带正电，故C正确；
D．用丝绸摩擦过的玻璃棒与验电器A的金属球接触后，验电器带正电，金属棒把A和B连接起来，B失去电子也带正电，故电子带负电由B运动到A，电流方向与其相反，由A到B。故D错误。
故选C。
4. 如图所示，这是冰球锦标赛比赛的情景，下列说法正确的是（不计空气阻力）（　　）

A. 被推出的冰球在水平冰面上滑行最终会停下来说明力是维持物体运动的原因
B. 冰球在冰面上静止时受到重力和冰面对冰球的支持力是一对平衡力
C. 冰球被击出后由于受到惯性的作用继续向前运动
D. 运动员滑行的过程中受到的外力突然全部消失，运动员滑行的速度会越来越快
【4题答案】
【答案】B
【解析】
【分析】
【详解】A．被推出的冰球在水平冰面上滑行最终停下来，是因为冰球受到了摩擦力的作用，说明力改变了物体的运动状态，故A错误；
B．冰球在冰面上静止时受到的重力和冰面对冰球的支持力符合二力平衡的四个条件，是一对平衡力，故B正确；
C．冰球被击出后由于具有惯性而继续向前运动，惯性是一种性质，不是一种作用，且惯性是物体自身的一种属性，不能说受到，故C错误；
D．运动员滑行的过程中受到的外力突然全部消失，运动员将做匀速直线运动，速度不变，故D错误。
故选B。

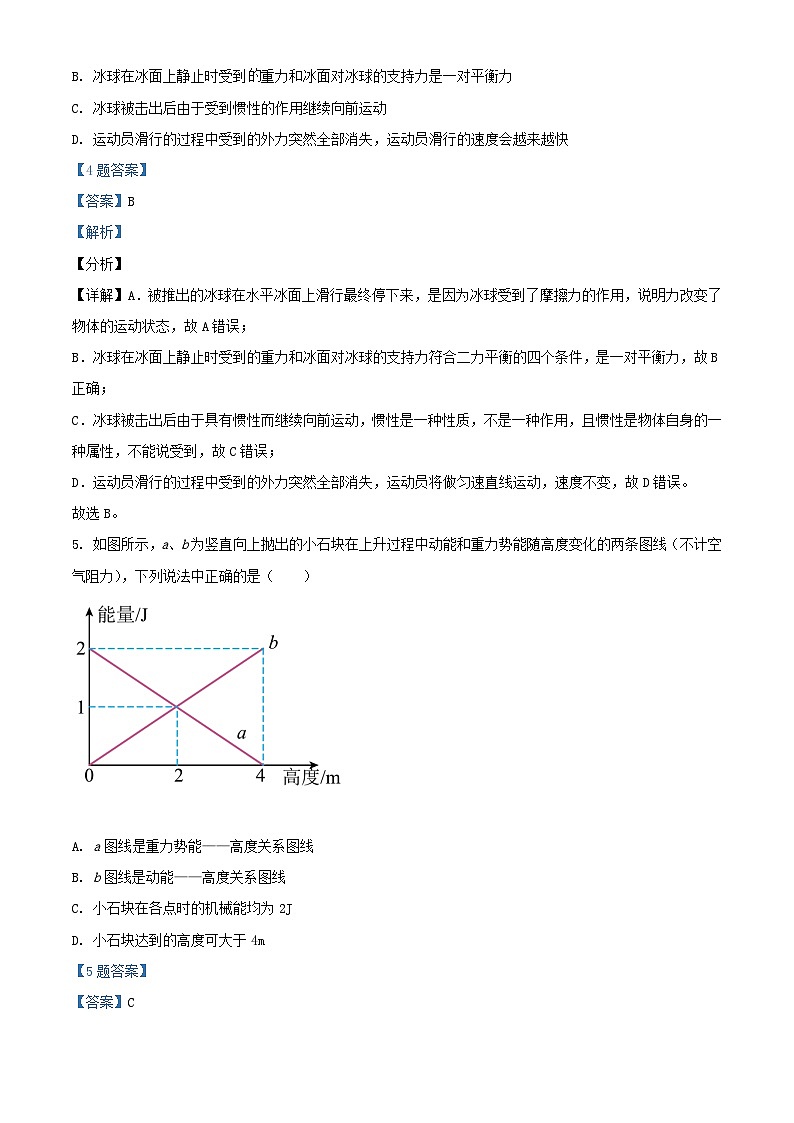

5. 如图所示，a、b为竖直向上抛出的小石块在上升过程中动能和重力势能随高度变化的两条图线（不计空气阻力），下列说法中正确的是（　　）


A. a图线重力势能——高度关系图线
B. b图线是动能——高度关系图线
C. 小石块在各点时的机械能均为2J
D. 小石块达到的高度可大于4m
【5题答案】
【答案】C
【解析】
【详解】AB．由题知，a图线表示能量随高度的增加逐渐变小，b图线表示能量随高度的增加逐渐变大；石块在上升过程中，质量不变，速度减小，其动能减小，所以上升过程中动能随高度的增加逐渐变小，则a图线是动能随高度变化的图线；上升过程中，质量不变，高度增大，其重力势能增大，所以上升过程中重力势能随高度的增加逐渐变大，所以b图线是重力势能随高度变化的图线，故AB错误；
C．由于不计空气阻力，则小石块的机械能保持不变，机械能等于动能和势能之和，结合图像可知整个过程中各点的机械能均为2J，故C正确；
D．由图可知当高度为4m时，动能为0，重力势能最大，所以小石块达到的高度等于4m，故D错误。
故选C。
6. 下图是探究电流通过导体时产生热量的多少与哪些因素有关的实验装置。两个透明容器中密封着等量的空气，下列说法正确的是（　　）


A. U形管液面高度变化是因为U形管中液体的温度发生了变化
B. 通电后，乙图中A、B电阻产生的热量之比是4∶1
C. 图甲所示的装置可以用来探究电流通过电阻产生的热量跟电流大小的关系
D. 图乙所示的装置可以用来探究电流通过电阻产生的热量跟电阻大小的关系
【6题答案】
【答案】B
【解析】
【详解】A．U形管液面高度变化是因为两个透明容器中密封着等量的空气热胀冷缩造成的。故A错误；
B．乙装置中，两个5Ω的电阻并联后再与一个5Ω的电阻串联，由并联电路的特点可知
IA=IB+IC
三个电阻的阻值相同，由欧姆定律可知
IC=IB=I
因此有IA=2I，由焦耳定律，乙图容器中的两电阻产生的热量之比是

故B正确；
C．在甲装置中，左右两容器中的电阻丝串联，通过它们的电流与通电时间相同，而左右两容器中电阻丝的阻值不同，因此是探究电流产生的热量与电阻大小的关系。故C错误；
D．由选项B中分析可知，通过图乙装置中的容器的两电阻的电流不同，两个电阻的阻值相同，因此是探究电流通过电阻产生的热量跟电流大小的关系。故D错误。
故选B。
7. 如图所示，水平面上有质量和底面积都相同的甲乙容器，分别装有质量和深度均相等的A、B两种不同液体，下列说法正确的是（　　）

A. 甲容器对水平地面的压强大于乙容器对水平地面的压强
B. A液体对甲容器底部的压强大于B液体对乙容器底部的压强
C. 甲容器对水平地面的压力大于乙容器对水平地面的压力
D. A液体对甲容器底部的压力等于B液体对乙容器底部的压力
【7题答案】
【答案】B
【解析】
【详解】AC．两个容器的质量相等，液体的质量相等，则重力相等，容器放在水平地面上对水平地面的压力等于容器和液体的总重力，它们的总重力相等，所以对地面的压力相同，容器的底面积相等，由可知，两个容器对地面的压强相等，故AC错误；
BD．由图可知，A液体的体积小于B液体的体积，两种液体的质量相等，由可知，A液体的密度大于B液体的密度，由p=ρgh可知，A液体对容器底部的压强大于B液体对容器底部的压强，两容器的底面积相等，由F=pS可知，A液体对甲容器底部的压力大于B液体对乙容器底部的压力，故B正确，D错误。
故选B。
二、填空题：（每空1分，共21分）
8. 新冠肺炎疫情自2020年春节期间爆发至今，新冠病毒是直径仅为的颗粒物，可通过飞沫传播，飞沫传播的方式______ （选填：“是”或“不是”）扩散现象。在做好各项防控工作中，其中重要的一种方法是用酒精消毒，在使用酒精前要进行稀释，在稀释过程中发现等体积的酒精和水放在一起时，发现总体积小于酒精和水的体积之和，原因是______，我们很远就能闻到酒精的气味说明酒精分子在做______。
【8题答案】
【答案】 ①. 不是 ②. 分子间存在间隙 ③. 无规则运动
【解析】
【分析】
【详解】[1]飞沫传播的方式不是扩散现象，属于物体的机械运动。
[2]等体积的酒精和水放在一起时，发现总体积小于酒精和水的体积之和，原因是分子间存在间隙。
[3]我们很远就能闻到酒精的气味，这是扩散现象，说明酒精分子在不停地做无规则运动。
9. 目前核能已经被广泛和平利用，核电站是利用_______（选填“核裂变”或“核聚变”）时释放出核能来发电的，核能属于________（选填“一次”或“二次”）能源；原子弹爆炸属于_______（选填“核裂变”或“核聚变”）。
【9题答案】
【答案】 ①. 核裂变 ②. 一次 ③. 核裂变
【解析】
【分析】
【详解】[1]核能主要包括核裂变与核聚变，由于核聚变的反应目前还不可控，故核电站主要是利用了原子核发生可控制的裂变释放出的核能来发电的。
[2]核能一旦消耗就很难再生，是可以从自然界直接获取，属于一次能源。
[3]原子弹爆炸主要是利用核链式反应，即属于核裂变。
10. 小明家的电能表允许的正常工作的用电器总功率最大不超过______W，若将一只标有“220V 600W”的电饭煲单独接入电路，此时正常发光，则在10min内该电能表的转盘转了______转。用同一电流表的不同量程分别测量同一电路中的电流，其示数如题图乙所示，则电路中的电流应该是______A。

【10题答案】
【答案】 ①. 4400 ②. 300 ③. 0.22
【解析】
【详解】[1]由图甲知，电能表的工作电压是220V，允许通过的最大电流为20A，所以他家同时使用的用电器最大总功率
P大=UI大=220×20A=4400W
[2]在10min内电饭煲消耗的电能

在10min内该电能表的转盘转的圈数
r=0.1kW·h×3000r/(kW·h)=300r
[3]由图乙可知，在左电流表上选择的是0～3A量程，对应的分度值为0.1A，电流为0.2A；右电流表选择的是0～0.6A量程，对应的分度值为0.02A，电流为0.22A．所以这一电路中的电流用0～0.6A的量程测量更精确一些，则电路中的电流应该是0.22A。
11. 在“探究固体熔化时温度的变化规律”的实验中，实验装置如图甲。

（1）图乙是根据实验记录绘制的冰熔化时温度随时间变化的图像，由图像可知：BC段的物质处于______（填“固态”“液态”或“固液共存态”），物体在a点时具有的内能______（填“大于”、“小于”或“等于”）在b点时的内能；
（2）试管中的冰完全熔化后，若持续加热，将得到图像中的DE段，此时烧杯中的水正在沸腾，这段时间内试管中的水______（填“能”或“不能”）沸腾。
【11题答案】
【答案】 ①. 固液共存态 ②. 小于 ③. 不能
【解析】
【详解】（1）[1]由图像可知：BC段的物质吸热但温度不变，处于熔化过程，物质处于固液共存状态。
[2]物体在a点时具有的内能小于在b点时的内能，因为由a到b这段时间，物体虽然温度不变，但吸收热量，内能增加。
（2）[3]试管中的冰完全熔化后，若持续加热，将得到图像中的DE段，此时烧杯中的水正在沸腾，这段时间内试管中的水不能腾，因为水沸腾既要达到沸点还要继续吸热，而试管内外的温度相同。
12. 图甲是汽车抬头显示系统（简称HD），HD可将水平显示器上重要行车数据通过前挡风玻璃（看作平面镜）呈现在司机正前方，方便安全行车。若通过挡风玻璃成垂直于水平面的像，则挡风玻璃与水平面夹角为______度；图乙为其成像原理图，行车时驾驶员若想将挡风玻璃的像调低，需要将显示器沿水平方向______（填“远离”或“靠近”）挡风玻璃，移动后，像的大小将______（填“变大”“不变”或“变小”）。

【12题答案】
【答案】 ①. 45 ②. 靠近 ③. 不变
【解析】
【详解】[1]若通过挡风玻璃成垂直于水平面的像，则根据平面镜成像的对称性可知，挡风玻璃与水平面夹角为45°。
[2]根据像与物体关于平面镜对称，当显示器靠近平面镜时，像也靠近平面镜。
[3]根据平面镜成像特点，像与物体等大，移动前后物体的大小不变，故像的大小不变。
13. 如图所示，图A是汽油机的________冲程，与它改变内能方式相同的是_________图所示的演示实验；行驶时汽油机的飞轮的转数可以达到，则每秒钟做功的次数为_________次。

【13题答案】
【答案】 ①. 做功 ②. C ③. 30
【解析】
【分析】
【详解】[1]图A中，两气门都关闭，活塞下行，汽缸容积变大，是做功冲程，此冲程将内能转化为机械能。
[2] 图是用力将活塞压下，活塞对空气做功，空气的内能增大，温度升高，达到了棉花的着火点，棉花就会燃烧。是通过对物体做功来增大物体内能的，即是将机械能转化为内能的过程；C图对试管中的水加热，加快水的蒸发，使试管中水的内能增大，体积膨胀，对外做功，使塞子飞出去，内能转化为塞子的机械能；汽油机的做功冲程中将内能转化为机械能，因此与做功冲程原理相同的是C实验；且汽油机的工作示意图中机械能转化为内能的冲程是B图。
[3]飞轮转速是

表示每秒飞轮转动60圈，要经过120个冲程，对外做功30次。
14. 如图所示电路中，电源电压恒定，小灯泡标有“12V，6W”字样（忽略温度对灯丝电阻的影响），当S1、S2均闭合时，滑片P置于a端时，小灯泡正常发光，此时电流表的示数是I=0.75A。求：

（1）灯泡正常发光时的电阻为______Ω；
（2）滑动变器的最大阻值为______Ω；
（3）当S1闭合，S2断开，移动滑片P置于某一位置时，电压表的示数为4.8V，则滑动变阻器在5min内消耗的电能为______J。
【14题答案】
【答案】 ①. 24 ②. 48 ③. 432
【解析】
【详解】解：（1）由P=UI知道，灯泡正常发光时的电流

由知道，灯泡正常发光时的电阻为

（2）根据题意知道，当S1、S2均闭合时，滑片P置于a端时，滑动变阻器连入阻值最大，滑动变阻器与灯泡并联，此时小灯泡正常发光，则电源的电压
U=U额=U滑=12V
由于并联电路干路电流等于各支路电流之和，所以，通过滑动变阻器的电流
Iab=I-IL=0.75A-0.5A=0.25A
由欧姆定律知道，滑动变阻器的最大值

（3）当S1闭合，S2断开，则滑动变阻器的RaP部分与灯泡串联，电压表测量滑动变阻器两端的电压，由于移动滑片P置于某一位置时，电压表的示数为4.8V，此时灯泡两端的电压
UL′=U-UaP=12V-4.8V=7.2V
所以，电路的电流

由知道，滑动变阻器在5min内消耗的电能
W=UaPI't=4.8V×0.3A×5×60s=432J
答：（1）灯泡正常发光时的电流为0.5A，电阻为24Ω；
（2）滑动变阻器的最大阻值为48Ω；
（3）滑动变阻器在5min内消耗的电能432J。
作图题（共7分）
15. （1）如图A所示，一条光线沿竖直方向射向平面镜，画出其反射光线并标出反射角大小，进一步画出经过透镜后的折射光线；
（2）如图B所示，有一个杠杆AOB，可绕O点自由转动，A端吊着一个重2N的物体，请画出使杠杆在图示位置静止时向上的最小力F1和物体所受重力的示意图；
（3）如图C，家庭电路中额定电压均为220V电风扇M和电灯，在只闭合开关S，风扇工作；只闭合开关S1，灯泡和风扇都不工作；开关S1、S2都闭合，风扇和灯泡都工作。请用笔画线代替导线把电路连接完整。

【15题答案】
【答案】（1） （2） （3）
【解析】
【详解】（1）一条光线沿竖直方向射向平面镜，由题意可知入射角为45°，所以反射角也是45°，平行于主光轴的光线，经凹透镜折射后，折射光线的反向延长线会过另一侧的焦点，答案如图：


（2）重力的方向竖直向下，题目要求向上的最小力，所以力应该作用在A处，且垂直于杠杆，如图所示：

（3）由题意可知：灯泡与电动机并联，S在干路，S1在支路，控制小灯泡，且开关接火线，如图所示：


四、实验题（本大题3小题，共20分）
16. （1）小红同学在做“测量平均速度”的实验时，她用弹簧测力计沿水平方向以恒定的拉力将物块从位置A拉到位置F。如图是物块从A外沿直线运动到F处的频闪照片，若频闪照相机每隔0.2s闪拍一次分析照片可知物块从A处到F处共运动了______cm的路程，所用时间为______s，物块从C处运动到F处的平均速度为______m/s；

（2）在探究质量与体积的关系时，小明找来大小不同的塑料块和某种液体做实验。

①图甲是小明在水平桌面上使用托盘天平的情景，他的错误是______；
改正错误后，小明正确操作，根据实验数据分别画出了塑料块和液体质量随体积变化的图象如图乙所示，分析图象可知：塑料的密度为______kg/m3；
②往烧杯内倒入10cm3的液体，用天平称出烧杯和液体的总质量，天平平衡时，右盘中码的质量及游码的位置如图丙所示，则烧杯和液体的总质量为______g，若烧杯内液体的体积为20cm3，则烧杯和液体的总质量应为______g。
【16题答案】
【答案】 ①. 12.50 ②. 1.2 ③. 0.175 ④. 称量质量时用手调节平衡螺母 ⑤. 1.2×103 ⑥. 37.4 ⑦. 45.4
【解析】
【详解】（1）[1]由图刻度尺分度值是1mm，小球运动的路程为
s=12.50cm
[2]由图知道，频闪照相机每隔0.2s闪拍一次，从A点到F点闪拍6次，所用时间

[3]物块从C处运动到F处的路程
s1=12.50cm-2.00cm=10.50cm=0.105m
时间
t1=0.2s×3=0.6s
物块从C处运动到F处的平均速度

（2）①[4]天平正确的调节方法是：将托盘天平放置在水平桌面上，将游码拨至标尺左端零刻度线上；调节横梁左右两端的平衡螺母，使横梁平衡；小明错误的在称量时调节平衡螺母。
[5]由图像知道，塑料（或液体）的质量和体积成正比，说明同种物质的质量与体积的比值相同；由于塑料的质量为30g时，对应的体积为25cm3，所以，其密度

②[6]由图知道，烧杯和10cm3液体的总质量
m总=20g+10g+5g+2.4g=37.4g
[7]由于同种液体的密度相同，由知道，20cm3液体的质量
m液2=ρV2=0.8g/cm3×20cm3=16g
此时烧杯和液体的总质量
m总2=m烧杯+m液2=29.4g+16g=45.4g
17. 如图是探究滑动摩擦力大小影响因素的实验装置如图。

请回答下列问题：
（1）本实验是根据___________知识测得滑动摩擦力的。
（2）小于同学用弹簧测力计拉着木块A在水平桌面上匀速向右运动，如图甲，弹簧力计的示数是，小芳同学把两个完全相同的木块A和B叠放在一起，再用弹簧测力计拉着它们在水平桌面上匀速向右运动，此时物体B受到的摩擦力为___________N，如图乙。比较图乙与图甲，两图可得结论：___________。
（3）实验过程中，小金同学突发奇想，将两个完全相的木块A和B固定在一起，再用弹簧测力计拉着它们在水平桌面上匀速向右运动，如图丙。比较图丙和图乙，发现它们的弹簧测力计示数相等，说明滑动摩擦力的大小与___________的大小无关。
（4）图丁中的图线①和图线②是甲乙两个同学通过多次实验并根据实验数据绘制的f-F拉力关系图线，你认为图线②与图线①不一样的原因是___________。
【17题答案】
【答案】 ①. 二力平衡 ②. ③. 滑动摩擦力的大小跟压力的大小有关 ④. 接触面积 ⑤. 所用木块表面的粗糙程度不同
【解析】
【分析】
【详解】（1）[1]实验中用弹簧测力计拉着木块在水平木板上做匀速直线运动，此时拉力与摩擦力平衡，根据二力平衡条件可知，木块所受摩擦力的大小等于弹簧测力计的示数。
（2）[2]如图乙所示，完全相同的木块A和B叠放在水平桌面上，与甲图比较可以看出，接触面积和接触面的粗糙程度相同，压力不同，故可得的结论是滑动摩擦力的大小跟压力的大小有关。
[3]两个完全相同的木块A和B叠放在一起，B相对于A，没有相对运动趋势，故B受摩擦力为0。
（3）[4]丙图中将A、B紧靠着放在水平桌面上，接触面的粗糙程度不变，压力不变，接触面积变为乙图中的2倍，所以图丙可以探究滑动摩擦力与接触面积的关系，发现它们的弹簧测力计示数相等，说明滑动摩擦力的大小与接触面积的大小无关。
（4）[5]比较丁图①②图像知，压力相时时，受到的滑动摩擦力大小不同，根据影响滑动摩擦力大小的因素，图线②与图线①不一样的原因是所用木块表面的粗糙程度不同。
18. 小东计划用电源电压为6V的学生电源，测量某小灯泡的额定电功率，他观察到小灯泡标注的额定电压为2.5V，咨询老师得知小灯泡电阻约为10Ω。他找来了A、B两个不同规格的滑动变阻器，铭牌分别标有“10Ω 1A”和“50Ω 2A”字样。

（1）本实验中小东应该选择___________(选填“A”或“B”)滑动变阻器。
（2）请按照要求完成图甲所示的实验电路，要求：滑片向左滑动时，小灯泡发光变亮。（ ）
（3）闭合开关后，发现电流表有示数，电压表无示数，则故障可能是___________。
（4）排除故障后，在接下来的实验过程中，小东观察电压表和电流表示数描绘出了如图乙所示图像，则小灯泡的额定功率为___________W；描绘出来的图像是一条曲线，原因是___________。
（5）测量“小灯泡的额定功率”小亮在只有一只电压表的情况下，连接如图丙所示电路，测出了额定电压为的小灯泡的额定功率(已知电阻R1的阻值为20Ω，电源电压为4.5V)请你将实验步骤补充完整：
①闭合开关S，将开关接___________选填“a”或“b”，调节R2的滑片，使电压表的示数为___________V时，小灯泡正常发光；
②保持R2的滑片位置不动，闭合开关S，将开关接a，此时电压表的示数为3V；
③小灯泡L的额定功率P额=___________W。
【18题答案】
【答案】 ①. ②. ③. 小灯泡短路 ④. ⑤. 小灯泡的电阻随温度的升高而增大 ⑥. b ⑦. 2.5 ⑧. 0.5
【解析】
【分析】
【详解】（1）[1]根据

可知小灯泡正常工作时通过电路的电流为

根据串联电路的特点可知此时滑动变阻器需要接入电路的阻值为

故选B滑动变阻器；
（2）[2]滑动变阻器选择一上一下两个接线柱，滑片向左滑动时，小灯泡发光变亮，故此时电路中的电流变大，根据欧姆定律可知此时电路总电阻变小，故滑动变阻器接入电路的阻值变小，应将滑动变阻器的左下a端接线柱与开关串联，连接电路图如下：

（3）[3]闭合开关后，发现电流表有示数，说明电路接通，电压表无示数，说明与电压表并联的元件短路，则故障可能是小灯泡短路。
（4）[4]小灯泡标注的额定电压为2.5V，从图乙可知小灯泡的额定电流为0.24A，根据功率的计算公式可得，小灯泡的额定功率为

[5]描绘出来的I-U图像是一条曲线，原因是小灯泡的电阻随温度的升高而增大。
（5）[6]测量“小灯泡额定功率”：小亮在只有一只电压表的情况下，连接了如图丙所示的电路，测出了额定电压为2.5V的小灯泡的额定功率。（已知电阻的阻值为20Ω，电源电压为4.5V）。①闭合开关S，将开关接b，调节变阻器的滑片使电压表的示数为2.5V时，小灯泡正常发光。
[7]②保持R2的滑片不动，闭合开关S，将开关接a，此时电压表的示数为3V。
[8]③在①中，R1短路，电压表测灯的电压，电压表的示数为2.5V时，小灯泡正常发光；在②中，L短路，电压表定值电阻的电压，由欧姆定律可得

由串联电路的规律，变阻器连入电路的电阻

在①中，由串联电路的规律和欧姆定律可求出灯的额定电流

灯的额定功率

五、计算题：（共13分）
19. 为了将放置在水平地面上重G=100N的重物提升到高处。小明同学设计了图（甲）所示的滑轮组装置。当小明用图（乙）所示随时间变化的竖直向下拉力F拉绳时，物体上升速度v随时间变化关系图像为图（丙），物体上升的高度h随时间t变化的关系图像分别如图（丁）所示。若重物与地面的接触面积S=5×10-2m2，不计摩擦和绳重，绳对滑轮的拉力方向均可看成在竖直方向。求：
（1）匀速提升物体时，拉力F的功率为多少W?滑轮组的机械效率η为多少?
（2）在1~2s内，拉力F做的功W为多少J?

【19题答案】
【答案】（1）300W，83.3%；（2）187.5J
【解析】
【详解】解：（1）在2~3s内，重物做匀速运动，其速度

拉力

因为连接动滑轮的绳子有三根，所以拉力F的作用点下降的速度是重物上升速度v3的三倍，则拉力F的功率


滑轮组的机械效率

（2）在1~2s内，拉力

重物上升高度

拉力F做的功

答：（1）在2~3s内，拉力F的功率为300W，滑轮组的机械效率为83.33%；
（2）在1~2s内，拉力F做的功为187.5J。
20. 如图所示是某品牌电炖锅的内部简化电路图，电炖锅上有1000W和440W两挡功率，挡位可自动调节。其工作过程是：按下开关，自动选择1000W挡将汤煮至，然后自动跳至440W挡进行保温慢炖。设汤的初温为，质量为2kg，汤的比热容为，求：
（1）若电炖锅将汤从初温加热至，在此过程中汤吸收的热量是多少？
（2）不考虑热损失，将汤从初温加热至，需要加热多长时间？
（3）保温时的功率是多少？

【20题答案】
【答案】（1）；（2）640s；（3）
【解析】
【分析】
【详解】解：（1）汤从初温加热至吸收的热量

（2）因为不考虑热损失，所以

由可知

（3）由电路图可知，开关S接a时电路为的简单电路，开关S接b时、串联，因串联电路中总电阻大于任何一个分电阻，所以，开关S接a时，电路的总电阻最小，由可知，电路的功率最大，电炖锅处于加热状态，则加热时，有电阻丝的阻值

而保温时，根据可知，电路中的电流为

此时，的功率

答：（1）汤从初温加热至吸收的热量为；
（2）不考虑热摸失，将汤从初温加热至，需要加热640s；
（3）保温时的功率是。
六、综合能力题：（共18分）
21. 在探究“凸透镜成像规律”的实验中。

（1）如图甲蜡烛位置，调节光屏刚好在光屏上得到一个倒立、______的实像，在生活中的应用是______；若向左移动蜡烛则光屏向______（选：左/右）移动，才能在光屏上得到清晰的像；
（2）图乙“探究凸透镜成像的规律”实验装置示意图，若凸透镜的焦距是20cm，如图的情景，眼睛可能观察到烛焰经凸透镜折射所成的虚像是______；

（3）图丙中，点燃蜡烛，经过凸透镜在光屏上成清晰的倒立缩小的实像。然后，在烛焰和凸透镜之向放副近视眼镜，发现光屏上的像变模糊了。不改变眼镜和透镜的位置，要使光屏上再次呈现清晰的像，可以进行的操作是______（填“光屏远离透镜”或“蜡烛远离透镜”）；
（4）小红不断改变蜡烛与透镜间的距离，并移动光屏进行实验，所获得的实验数据如下表所示。你认为小王同学的实验过程是否全面?请提出你的看法（只需写出一种），答：______。
实验次序
物体到凸透镜的距离u/cm
光屏上像到凸透镜的距离v/cm
光屏上像的大小
1
60
12
缩小
2
30
15
缩小
3
20
20
等大
4
15
30
放大
5
12
60
放大

【21题答案】
【答案】 ①. 放大 ②. 投影仪 ③. 左 ④. B ⑤. 光屏远离透镜 ⑥. 见解析
【解析】
【详解】（1）[1] [2][3]物距小于像距时，凸透镜成倒立放大的实像；生活中应用有投影仪或幻灯机；当物距变大时，像距变小，光屏向左移动。
（2）[4]AC．眼睛应在凸透镜另一侧观察，故AC不符合题意；
B．焦距是20cm，物距是15cm在凸透镜另一侧观察到正立、放大的虚像，故B符合题意；
D．物距是30cm，大于一倍焦距小于二倍焦距，像距大于二倍焦距，应在0刻度线左侧观察，故D不符合题意。
故选B。
（3）[5]近视镜是凹透镜，对光有发散作用，使整个透镜组对光的会聚作用变弱，故光屏远离透镜，或光屏不动，蜡烛靠近透镜。
（4）[6]探究凸透镜成像实验中既要记录像的大小，又要记录像的正倒。故答案为：不全面，他只记录了像的大小，没有记录像的正倒。
22. 如图所示的装置中，轻质杠杆AB在水平位置保持平衡，O为杠杆AB的支点，已知OA：OB=1：2，甲、乙两容器中均装有水，物体M浸没在乙容器的水中，且没有碰到容器底。已知：甲容器中活塞C（含杆AC）的质量m0=1kg，活塞C的横截面积S=800cm2，水深h1=50cm，h2=40cm。物体M的体积VM=1×10-3m3不计摩擦和绳重，g取10N/kg。则：

（1）此时物体M受______个力作用，它所受浮力F浮为______N；
（2）活塞C下表面受到的水的压强是______Pa，轻质杠杆A端受到的推力方向是向______（选：上/下），物体M的重力为______N。
【22题答案】
【答案】 ①. 3 ②. 10 ③. 1000 ④. 上 ⑤. 45
【解析】
【详解】（1）[1][2]物体M受受到了重力和拉力和浮力，故一共受到了三个力；它所受浮力F浮为

（3）[3][4][5]活塞C下表面受到的水的压强是

活塞C下表面受到的水的压力是向上的，活塞C顶着杆AC向上，故轻质杠杆A端受到的推力方向是向上；向上的力为

甲容器中活塞C（含杆AC）的质量m0=1kg，故A端受到力为

B端受到的拉力为

物体M的重力为

23. 珠海春季需要除湿。如图甲所示为自动除湿器。除湿器内部的电路结构由控制电路和工作电路两部分组成，简化后的电路图如图乙所示。控制电路中的电源电压U1=12V，调控电阻R0的阻值范围为0~1000Ω，R为装在除湿器内的湿敏电阻，其阻值随相对湿度φ（空气中含有水蒸气的百分比，单位为：%RH）变化的图像如图乙所示，L为磁控开关，当湿敏电阻R的阻值发生变化时，控制电路中线圈的电流随之发生变化，当电流大于或等于20mA时，L的两个由磁性材料制成的弹片具有了磁性并相互吸合，工作电路的压缩机（电动机）开始带动系统进行除湿。工作电路两端电压U2=220V，Rg为保护电阻，磁控开关L的线圈电阻不计。问：


（1）当S接通时，可判断出图乙中线圈上端P的磁极是______极；
（2）磁性弹片可能是下列哪些材料组成______；
A．钴、锌 B．铁、铝 C．钴、镍 D．铁、铜
（3）开关S闭合后，磁控开关L的两个弹片在一定条件下相互吸合，关于磁控开关不涉及的知识是哪个______；
A．电流的磁效应
B．通电导体在磁场中受力的作用
C．磁化
D．磁极间相互作用
（4）由图丙可知，湿敏电阻R的阻值随着相对湿度的增加而______；在磁控开关L闭合条件不变的情况下，若要早点开始除湿，则应将控制电阻R0______（两空均选：变大/变小）；
（5）因实验室内有较敏感的器件，要求相对湿度控制在45%RH以内，则调控电阻R的阻值不能超过______Ω；
（6）下列与压缩机（电动机）的工作原理相同的是______。
A.电磁起重机
B.电铃
C.动圈式话筒
D.扬声器
【23题答案】
【答案】 ①. N ②. C ③. B ④. 变小 ⑤. 变小 ⑥. 500 ⑦. D
【解析】
【详解】（1）[1]当S接通时，电流从螺线管的上端流入，由安培定则可判断出图乙中线圈的上端P的磁极是N极。
（2）[2]磁性材料是指铁钴镍等物质，磁性弹片需要用磁性材料。
A．在钴、锌中锌不是磁性材料，故A不符合题意。
B．在铁、铝中铝不是磁性材料，故B不符合题意。
C．钴、镍都是磁性材料，故C符合题意。
D．在铁、铜中铜不是磁性材料，故D不符合题意。
故选C。
（3）[3]开关S闭合后，磁控开关L的两个弹片在电流的作用下被磁化成异名磁极，异名磁极相互吸引，同时说明了通电导体周围存在着磁场，故用到了电流的磁效应、磁化、磁极间相互作用，故ACD符合题意；故选ACD。
（4）[4][5]根据图丙可知湿敏电阻R的阻值随着相对湿度的增加而变小；若要早点开始除湿，即相对湿度减小，湿敏电阻阻值变大，由于衔铁被吸下的电流不变，根据可知，知总电阻不变，所以需要减小控制电阻R0的阻值。
（5）[6]由图丙可知，当相对湿度控制在45%RH时湿敏电阻R的阻值R′=100Ω，已知当电流
I≥20mA=0.02A
时L的两个磁性弹片相互吸合，工作电路的压缩机开始带动系统进行除湿。电路中的总电阻

因串联电路中总电阻等于各分电阻之和，所以，调控电阻R0的阻值
R0=R总-R′=600Ω-100Ω=500Ω
（6）[7]A．电磁起重机利用电磁的磁效应，故A不符合题意。
B．电铃是利用电流的磁效应，故B不符合题意。
C．人对着话筒说话时，膜片带动线圈在磁场中做切割磁感线运动而产生感应电流，这是一种电磁感应现象，故C不符合题意。
D．扬声器工作原理，通电后，线圈在磁场中运动起来，带动纸盆振动而发出声音，说明了通电导体在磁场中受到力的作用，故D符合题意。
故选D。
