教材考点梳理
一、电压
1.电压的作用：电压是形成电流的原因。
2.电源的作用：电源是提供电压的装置。
3.获得持续电流的条件：
（1）电路中有电源（或电路两端有电压）；（2）电路是通路。
▲敲桌子：有电压不一定有电流；有电流一定有电压。
4.单位：（1）国际单位： 伏特（V），简称“伏”。
（2）常用单位：千伏kV 、毫伏mV
（3）换算关系：1Kv＝1000V 1V＝1000 mV
5.需要牢记的电压值：
一节干电池1.5V 一节蓄电池 2V
家庭电路电压220V 安全电压不高于36V
二、电压表
1.作用：测量电路两端的电压。
2.电路符号：
3.结构：三个接线柱：“-”“3V”“15V”
（接线时，每次只能用2个接线柱，一正一负）
4.量程和分度值：
两个量程：0—3V和0—15V。
分度值为：0.1V 和 0.5V。
5.读数：先由所用接线柱确定量程和分度值，然后根据几大格、几小格读数。
6.电压表的用法：
（1）使用前应先检查指针是否指零刻度，并调零。
（2）电压表必须和被测用电器并联。
（电压表相当于开路，如果串联，会使电路中电流非常微弱，用电器无法工作）
（3）使电流从“＋”接线柱流进电压表，从“－”接线柱流出。
（4）选择合适的量程(若不能判断，则先用大量程“试触”，然后选择合适量程) 。
（5）可以把电压表直接接到电源的两极上。

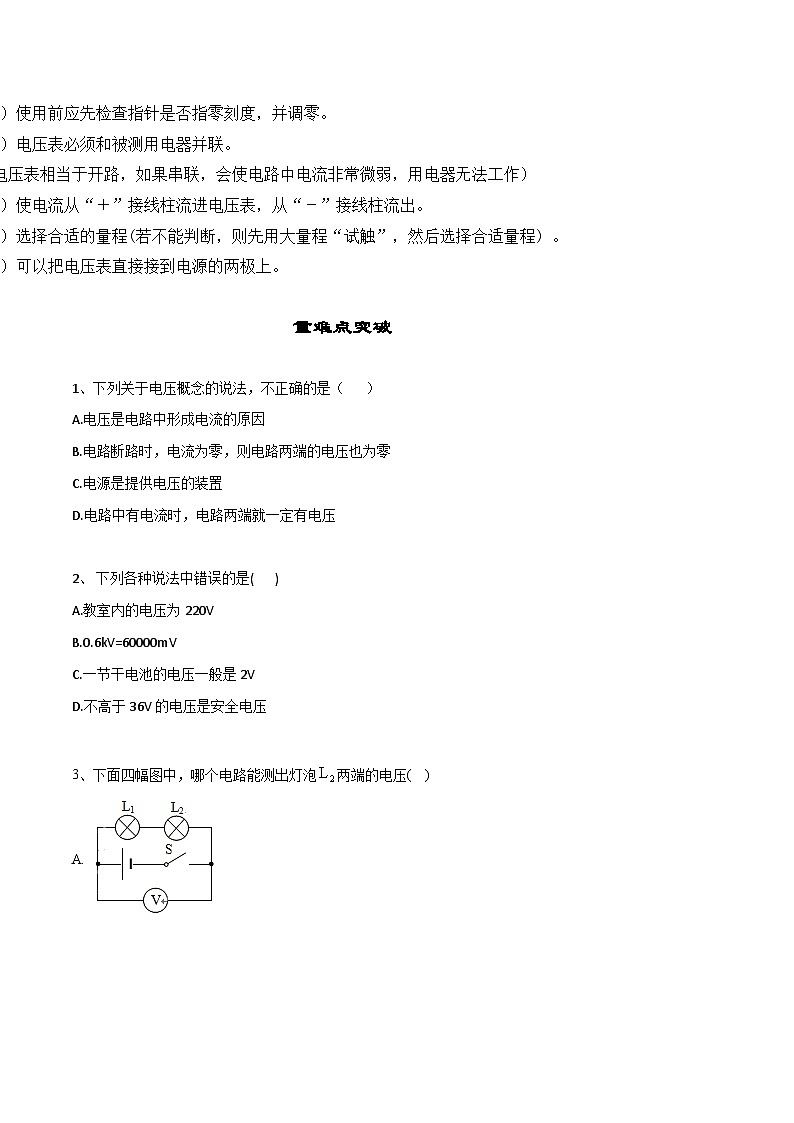

重难点突破
1、下列关于电压概念的说法，不正确的是（ ）
A.电压是电路中形成电流的原因
B.电路断路时，电流为零，则电路两端的电压也为零
C.电源是提供电压的装置
D.电路中有电流时，电路两端就一定有电压
2、 下列各种说法中错误的是( )
A.教室内的电压为220V
C.一节干电池的电压一般是2V
D.不高于36V的电压是安全电压
3、下面四幅图中，哪个电路能测出灯泡两端的电压( )
A.
B.
C.
D.
4、如图所示，当开关S闭合时，灯均不亮。某同学用一根导线探究其故障：当把导线并接在灯两端时发现灯亮，灯不亮；当把导线并接在灯两端时发现两灯都不亮，由此可知( )
A.灯短路 B.灯断路C.灯短路 D.灯断路
5、在如图所示电路的“○”中填上电流表或电压表的符号．
6、把下列器材连接起来．要求：L1和L2串联，电压表测量两灯串联后的总电压，并且画出电路图：
参考答案
1、答案：B
2、答案：C
解析：干电池电压通常是1.5V。
3、答案：B
4、答案：B
解析：
5、答案：
解析：由图可知，上面圈中的仪表并联在电路两端，右边圈中的仪表串联在电路中，所以上面的为电压表，右边的为电流表.
6、答案：略
