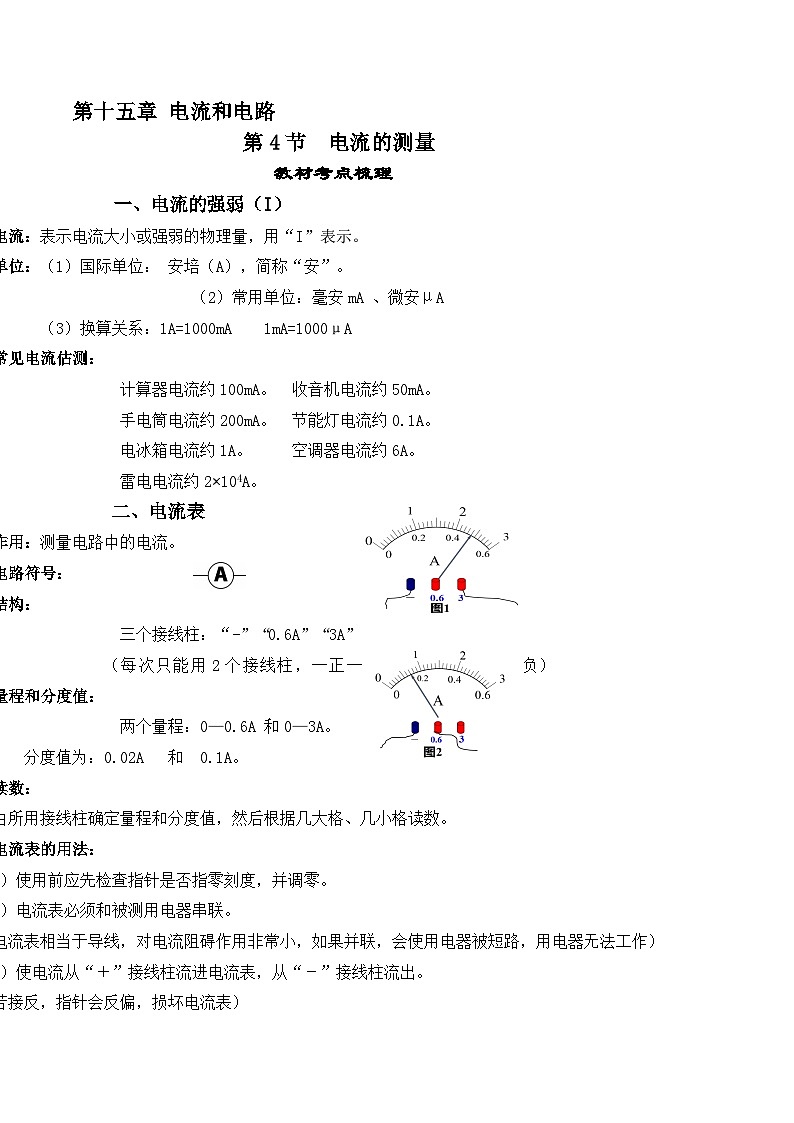

教材考点梳理
一、电流的强弱（I）
1.电流：表示电流大小或强弱的物理量，用“I”表示。
2.单位：（1）国际单位： 安培（A），简称“安”。
（2）常用单位：毫安mA 、微安μA
（3）换算关系：1A=1000mA 1mA=1000μA
3.常见电流估测：
计算器电流约100mA。 收音机电流约50mA。
手电筒电流约200mA。 节能灯电流约0.1A。
电冰箱电流约1A。 空调器电流约6A。
雷电电流约2×104A。
二、电流表
1.作用：测量电路中的电流。
2.电路符号：
3.结构：
三个接线柱：“-”“0.6A”“3A”
（每次只能用2个接线柱，一正一负）
4.量程和分度值：
两个量程：0—0.6A 和0—3A。
分度值为：0.02A 和 0.1A。
5.读数：
先由所用接线柱确定量程和分度值，然后根据几大格、几小格读数。
6.电流表的用法：
（1）使用前应先检查指针是否指零刻度，并调零。
（2）电流表必须和被测用电器串联。
（电流表相当于导线，对电流阻碍作用非常小，如果并联，会使用电器被短路，用电器无法工作）
（3）使电流从“＋”接线柱流进电流表，从“－”接线柱流出。
（若接反，指针会反偏，损坏电流表）
（4）选择合适的量程。
▲ 敲桌子：测量时，先选大量程，用开关试触：
（1）若指针偏转幅度超过最大刻度，则应该换用更大量程的电流表 。
（2）若指针偏转幅度很小，则应该换用较小量程的接线柱 。
（3）绝对不允许把电流表直接接到电源的两极上。
（造成电源短路，烧坏电流表）

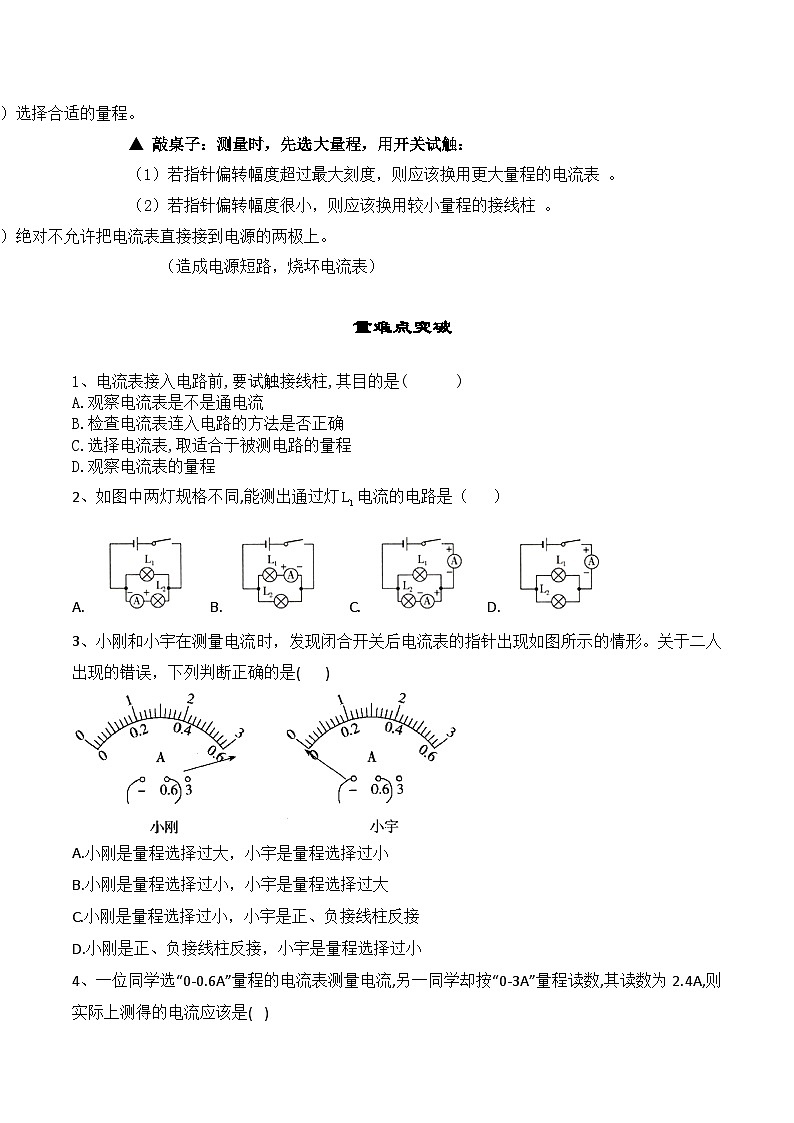

重难点突破
1、电流表接入电路前,要试触接线柱,其目的是( )
A.观察电流表是不是通电流
B.检查电流表连入电路的方法是否正确
C.选择电流表,取适合于被测电路的量程
D.观察电流表的量程
2、如图中两灯规格不同,能测出通过灯电流的电路是（ ）
A. B. C. D.
3、小刚和小宇在测量电流时，发现闭合开关后电流表的指针出现如图所示的情形。关于二人出现的错误，下列判断正确的是( )
A.小刚是量程选择过大，小宇是量程选择过小
B.小刚是量程选择过小，小宇是量程选择过大
C.小刚是量程选择过小，小宇是正、负接线柱反接
D.小刚是正、负接线柱反接，小宇是量程选择过小
4、一位同学选“0-0.6A”量程的电流表测量电流,另一同学却按“0-3A”量程读数,其读数为2.4A,则实际上测得的电流应该是( )
A.24A
5、某家用电器正常工作时电流为6.2A，则它可能是（ ）
A. 空调器 B. 白炽灯 C. 电视机 D. 语言复读机
6、如图所示，当开关S闭合时，将发生的现象是（ ）
A.灯可能被烧坏
B.电流表可能被烧坏
C.灯和电流表都可能被烧坏
D.不发生任何事故
参考答案
1、答案：C
2、答案：C
3、答案：C
解析：当量程选择太大时，指针偏转的角度偏小，读数不准确；当量程选择太小时，指针会偏转过最大刻度，会损坏电流表，故小刚是电流表所选量程过小。当电流表的正、负接线柱接反时，指针会向左偏，故小宇是正、负接线柱接反了。故选C。
4、答案：D
解析：电流表使用“0~0.6A”的量程时,按照“0~3A”的量程读成了2.4A,则正确读数应2.4A/5=0.48A为故选D.
5、答案：C
解析：只闭合S1时,电路中只有灯泡L1和A串联,则只有L1发光,选项A错误;只闭合S2时,由于S1在干路上,电路为断路,则灯泡都不亮,选项B错误;闭合S1、S2时,电流分两路分别流入L1、L2,故两灯并联;A2 和L2在同一支路,所以A2测L2的电流,选项C正确,D错误。
6、A
7、B
