1.物理观念： 进一步了解串联、并联电路的特点，了解等效电路的电阻。
2.科学思维： 学习等效的物理方法。用简单的图示来理解物理规律。
3.科学探究： 经历等效电阻和等效电路的探究过程。
4.科学态度与责任： 体验探究的快乐及科学方法的魅力。
教学重点 了解串、并联电路电阻的特点，理解等效电路。
教学难点 并联电路的等效电阻的猜想和推导。

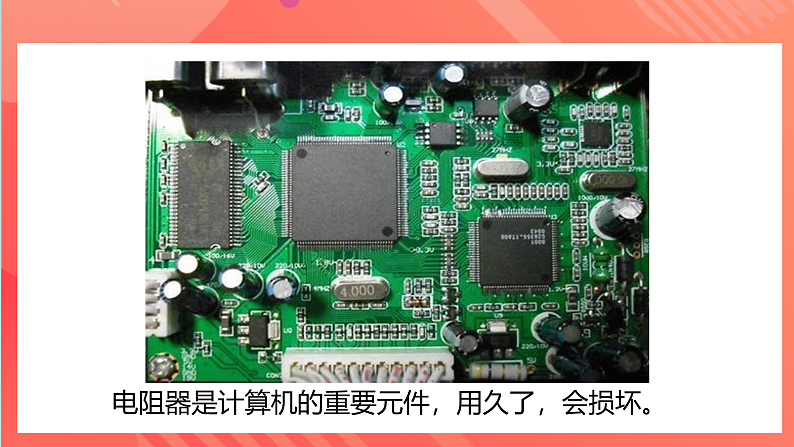

计算机的电路板上有电阻器，用久了，会损坏。

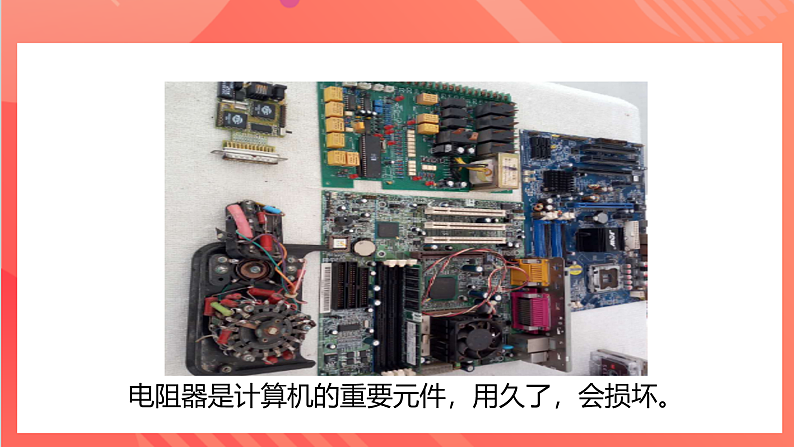

电阻器是计算机的重要元件，用久了，会损坏。
电阻器是收音机的重要元件，用久了，会损坏。
在维修爷爷的收音机时，小聪收音机中有一只100Ω的电阻器坏了，可小聪手边只有几只50Ω的定值电阻，有什么办法可以解决这个问题呢？
几个连接起来的电阻所起的作用，可以用一个电阻来代替，这个电阻就是那些电阻的等效电阻（equivalent resistance）。
如图所示，将已知阻值的电阻R1和R2串联在电路中，接通电源后，读取电压表和电流表的示数U和I，用欧姆定律算出R1和R2串联后的等效电阻R= 。
实验探究 串联电路的等效电阻
U=1.5V I=0.1A
R1=5Ω ，R2=10Ω，R=15Ω。三者关系R=R1+R2
从理论上来推导 如图所示，设串联电阻的阻值为R1和R2，串联后等效电阻为R。通过它们的电流为I1、I2和I，根据欧姆定律和串联电路的特点，有
U1=I1R1，U2=I2R2，U=IRU1+U2=U I1R1+I2R2=IR,I1=I2=I∴R=R1+R2
实验和理论推导都证明：串联电路的等效电阻等于各串联电阻之和。如果两个电阻串联，有R=R1+R2 。
根据影响导体电阻大小的因素，参照如如所示，你能直观理解串联的等效电阻大于各串联导体的电阻吗？
几个导体串联，相当于增加了导体长度。串联的等效电阻大于各串联导体的电阻。即R>R1, R>R2。 用简单的图示来理解物理规律，是学习物理的重要方法。
用简单的图示来理解物理规律，是学习物理的重要方法。 根据影响导体电阻大小的因素，参照如如所示，参照图所示，你对并联电路的等效电阻有怎样的猜想？
如图所示，将已知阻值的电阻R1和R2并联在电路中，接通电源后，读取电压表和电流表的示数U和I，用欧姆定律算出R1和R2并联后的等效电阻R= 。
如图所示，将已知阻值的电阻R1和R2并联在电路中，接通电源后，读取电压表和电流表的示数U和I，用欧姆定律算出R1和R2并联后的等效电阻R= 。
U=2.0V I=0.6A
R1=5Ω ，R2=10Ω，R=3.3Ω。三者关系R 猜想，两个电阻并联的总电阻小于每一个支路的电阻。 如图所示，设并联电阻的阻值为R1和R2，并联后等效电阻为R。通过它们的电流为I1、I2和I，根据欧姆定律和并联电路的特点，有
理性探究 推导并联电路的等效电阻
可以证明，并联电路的等效电阻的倒数等于各支路电阻的倒数之和。 如两个电阻并联
例题 有一只小灯泡，它正常内发光时灯丝的电阻是8.3Ω，正常工作时电压是2.5V。如果我们只有电压为6V的电源，要使小灯泡正常工作，需要串联一个多大的电阻？
画出电路图如图所示。给小灯泡串联一个电阻R2，可分去一部分电压，使小灯泡两端的电压U1为正常工作电压为2.5V。
解：电阻R2分去的电压 U2=U-U1=6V-2.5V=3.5V电路中的电流：
串联电阻具有分压的作用。这一点能在实际问题中有广泛的应用。请同学们按照如图所示连接电路，观察串联电阻的分压作用，并说明我们自制的可调压电源的原理。
在许多情况下，人们常利用作用效果相同，来认识和处理复杂的问题。现代电子技术中，在分析一些复杂的问题时，人们常常只关注整个电路（或电路的一部分）的输入、输出关系，即电流和电压的变化关系。
现代电子技术中，在分析一些复杂的问题时，我们可以用一个简单的电路代替复杂的电路，使问题得到简化。这个简单的电路是复杂电路的等效电路。
如图所示。R2、R3并联再和R1串联，先算并联，后算串联。 先算R2、R3的等效电阻R23，再算R1、R23的等效电阻R123。 那么最右的电路是最左的电路的等效电路
再算R1和R23的等效电阻R123，R123=R1+R23=2Ω+1Ω=3Ω。
如图所示。R2=R3=R1=2Ω，计算等效电阻。 解：先算R2、R3的等效电阻R23，
1.下列说法不正确的是（ ）A. 用简单的图示理解物理规律是学习物理的重要方法 B. 几个导体串联相当于增加了导体长度 C. 几个导体并联相当于增加了导体的横截面积，等效电阻大于分电阻 D. 串联导体的等效电阻大于各串联导体的电阻
2.在修理爷爷的收音机时，要替换100Ω的电阻器，不可行的是（ ）A.两个50Ω的电阻器串联B.两个200Ω的电阻器并联C.一个40Ω和一个60Ω的电阻器串联D.两个50Ω的电阻器并联
3.怎样利用手边4Ω的电阻约干个，组合成2Ω的等效电阻（ ）A.四个串联B.两个串联C.两个并联D.四个并联
4.如图所示，电源电压为6V，R1=10Ω，当电压表示数为4V时，变阻器接入电路的阻值为（ ）A.4Ω B.5ΩC.10Ω D.2Ω
5.如图所示，电源电压为12V，R1=10Ω，电压表的最小示数为2V时，变阻器的最大阻值为（ ）A.50Ω B.40ΩC.30Ω D.20Ω
1.课堂作业P83.T1
2.家庭作业P83.T2。P83家庭实验室 黑箱游戏
