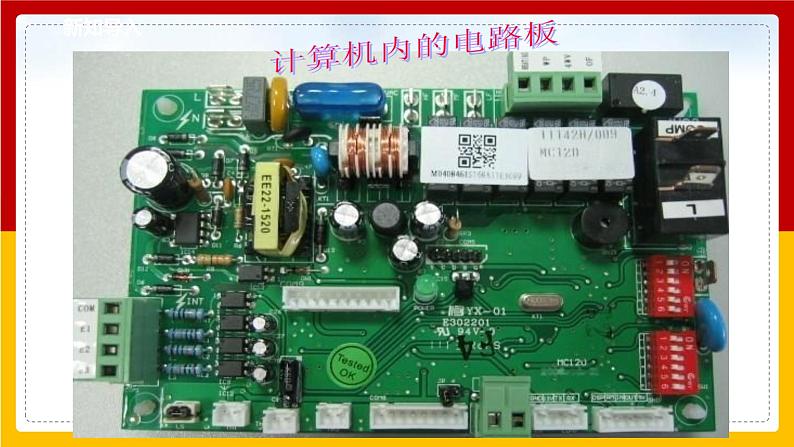

电阻器是收音机的重要元件
在维修爷爷的收音机时，小聪收音机中有一只100Ω的电阻器坏了，可小聪手边只有几只50Ω的定值电阻，有什么办法可以解决这个问题呢？

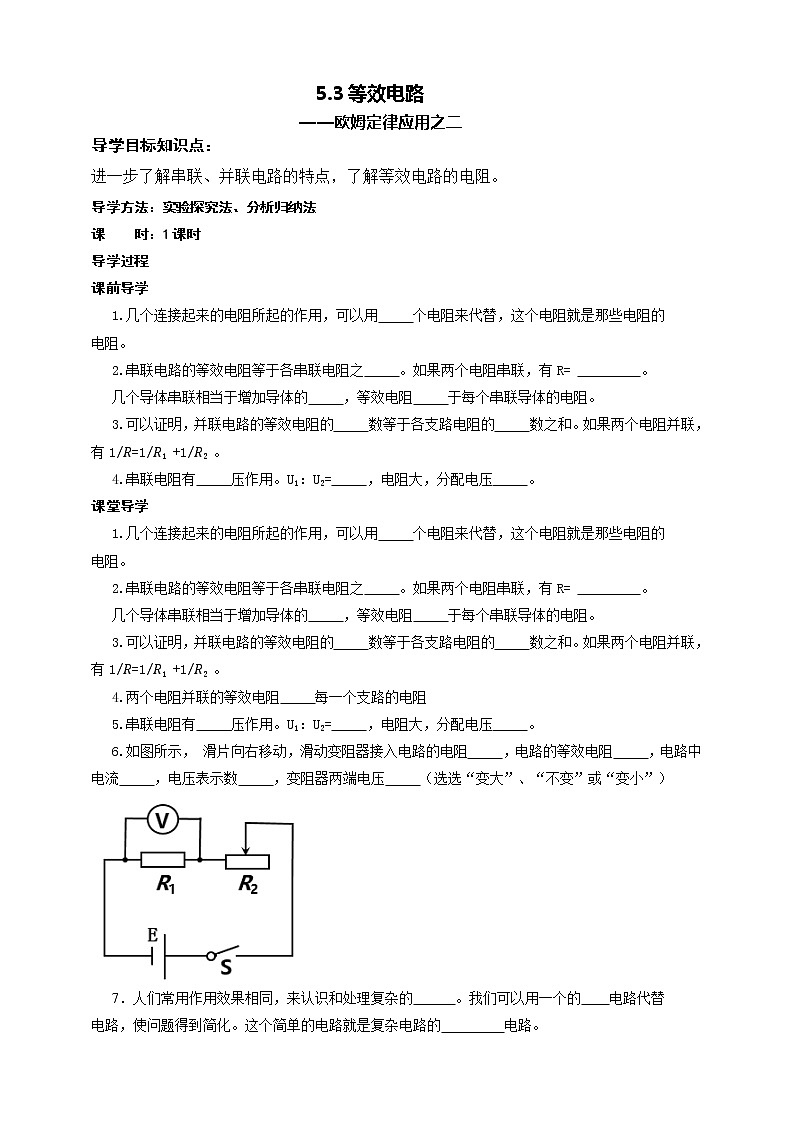

几个连接起来的电阻所起的作用，可以用一个电阻来代替，这个电阻就是那些电阻的等效电阻（equivalent resistance）。

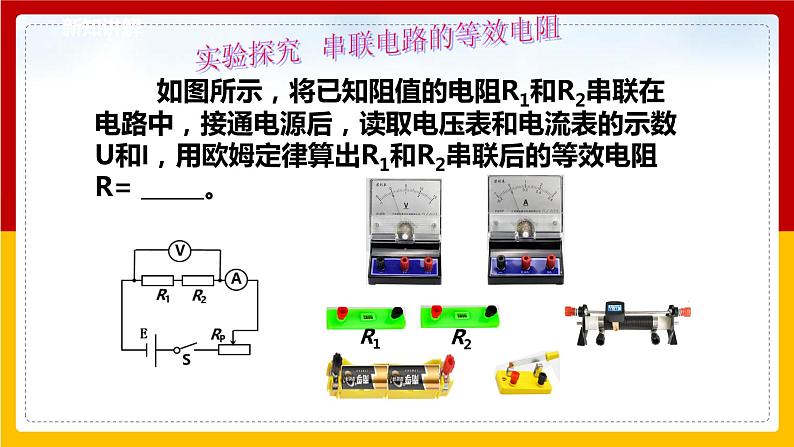

如图所示，将已知阻值的电阻R1和R2串联在电路中，接通电源后，读取电压表和电流表的示数U和I，用欧姆定律算出R1和R2串联后的等效电阻R= 。

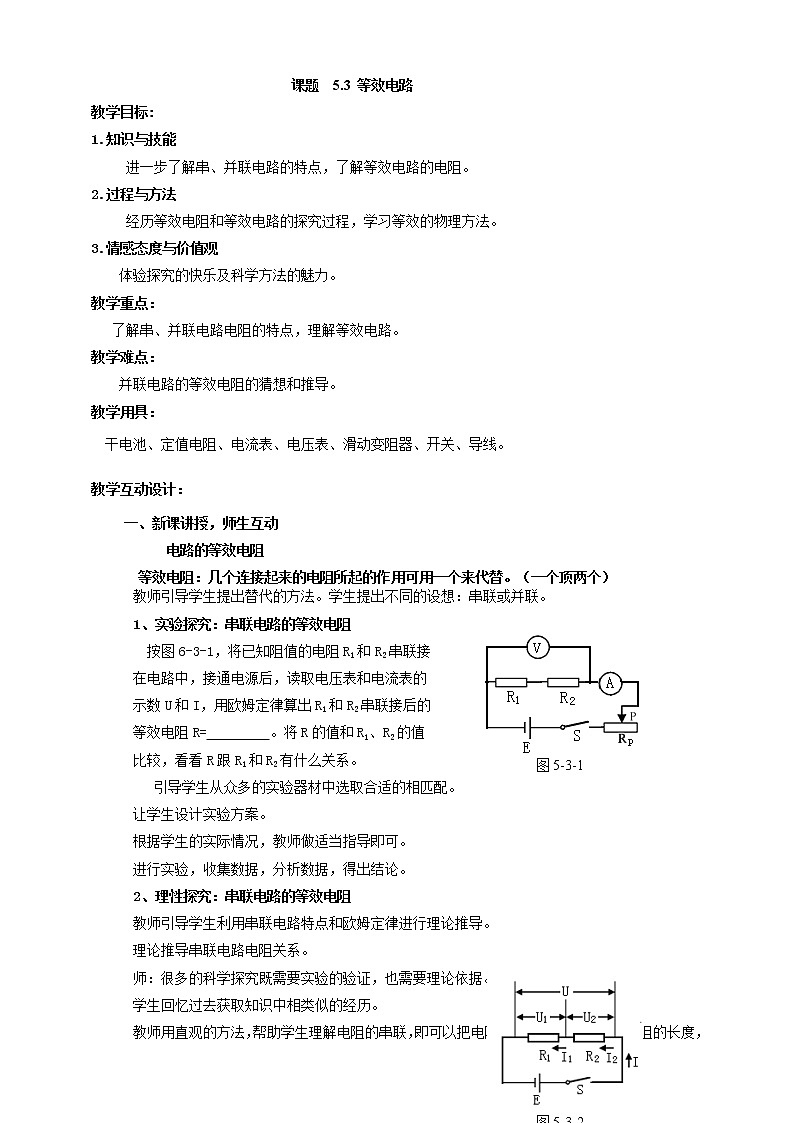

实验探究 串联电路的等效电阻
U=1.5V I=0.1A
R1=5Ω ，R2=10Ω；R=15Ω；三者关系R=R1+R2
从理论上来推导 如图所示，设串联电阻的阻值为R1和R2，串联后等效电阻为R。通过它们的电流为I1、I2和I，根据欧姆定律和串联电路的特点，有
U1=I1R1，U2=I2R2，U=IRU1+U2=U I1R1+I2R2=IR,I1=I2=I∴R=R1+R2

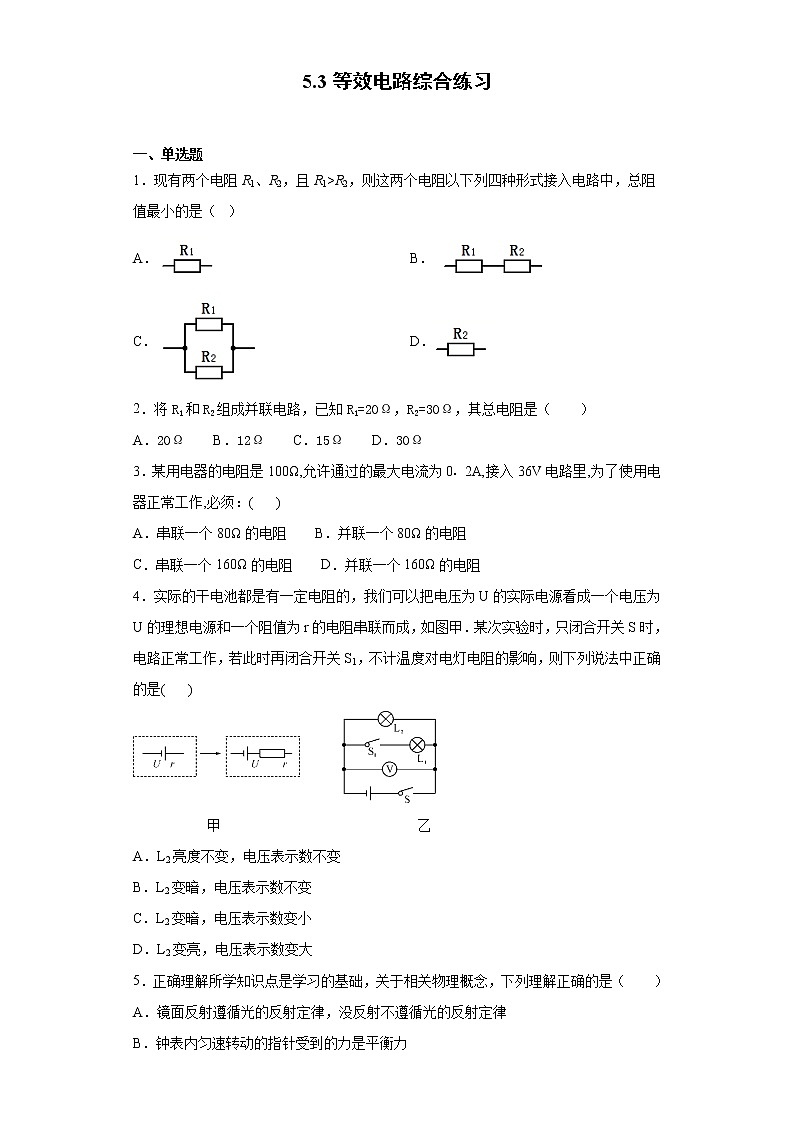

实验和理论推导都证明：串联电路的等效电阻等于各串联电阻之和。如果两个电阻串联，有R=R1+R2 。
几个导体串联，相当于增加了导体长度。串联的等效电阻大于各串联导体的电阻。
根据影响导体电阻大小的因素，参照如如所示，你能直观理解串联的等效电阻大于各串联导体的电阻吗？
如图所示，将已知阻值的电阻R1和R2并联在电路中，接通电源后，读取电压表和电流表的示数U和I，用欧姆定律算出R1和R2并联后的等效电阻R= 。
实验探究 并联电路的等效电阻
U=1.5V I=0.45A
R1=5Ω ，R2=10Ω；R=3.3Ω；三者关系R＜R1，R＜R2
几个导体并联，相当于增加了导体横截面积。并联的等效电阻小于各并联导体的电阻。
根据影响导体电阻大小的因素，参照如如所示，你能直观理解并联的等效电阻大于各串联导体的电阻吗？
用简单的图示来理解物理规律，是学习物理的重要方法。
猜想，两个电阻并联的总电阻小于每一个支路的电阻。
理性探究 推导并联电路的等效电阻
如图所示，设并联电阻的阻值为R1和R2，并联后等效电阻为R。通过它们的电流为I1、I2和I，根据欧姆定律和并联电路的特点，有
例题 有一只小灯泡，它正常内发光时灯丝的电阻是8.3Ω，正常工作时电压是2.5V。如果我们只有电压为6V的电源，要使小灯泡正常工作，需要串联一个多大的电阻？
画出电路图如图所示。给小灯泡串联一个电阻R2，可分去一部分电压，使小灯泡两端的电压U1为正常工作电压为2.5V。
串联电阻具有分压的作用。这一点能在实际问题中有广泛的应用。请同学们按照如图所示连接电路，观察串联电阻的分压作用，并说明我们自制的可调压电源的原理。
串联电阻具有分压的作用
串联电阻具有分压的作用。请同学们按照如图所示连接电路，观察串联电阻的分压作用，并说明我们自制的可调压电源的原理。
滑动变阻器的滑片向左移动，接入电路电阻RP减小，电路中总电阻（R总=R+RP）减小，电路中电流，在电源电压一定时，总电阻减小，总电流增大，电压表示数（U=IR）增大，变阻器分压（U变=U-UR）减小；反之，电压表示数增大。
串联电阻具有分压的作用。并说明我们自制的可调压电源的原理。变阻器接入电路电阻增大，变阻器分压增大，输出电压减小。
在许多情况下，人们常利用作用效果相同，来认识和处理复杂的问题。现代电子技术中，在分析一些复杂的问题时，人们常常只关注整个电路（或电路的一部分）的输入、输出关系，即电流和电压的变化关系。
现代电子技术中，在分析一些复杂的问题时，我们可以用一个简单的电路代替复杂的电路，使问题得到简化。这个简单的电路是复杂电路的等效电路。
如图所示。R2、R3并联再和R1串联，先算并联，后算串联。 先算R2、R3的等效电阻R23，再算R1、R23的等效电阻R123。 那么最右的电路是最左的电路的等效电路。
