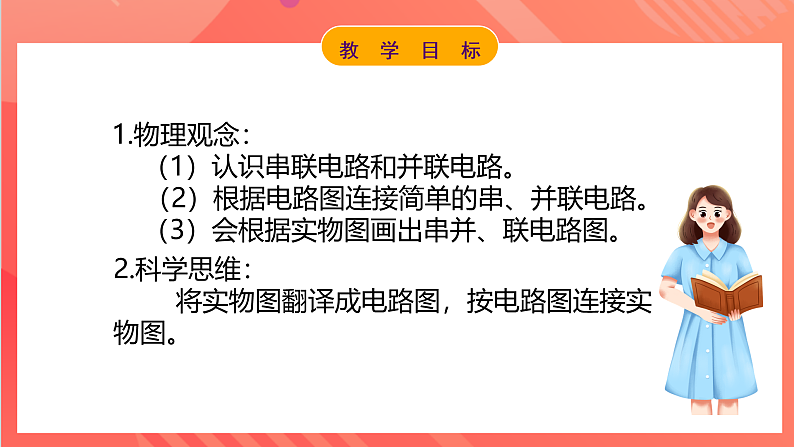

1.物理观念： （1）认识串联电路和并联电路。 （2）根据电路图连接简单的串、并联电路。 （3）会根据实物图画出串并、联电路图。
2.科学思维： 将实物图翻译成电路图，按电路图连接实物图。

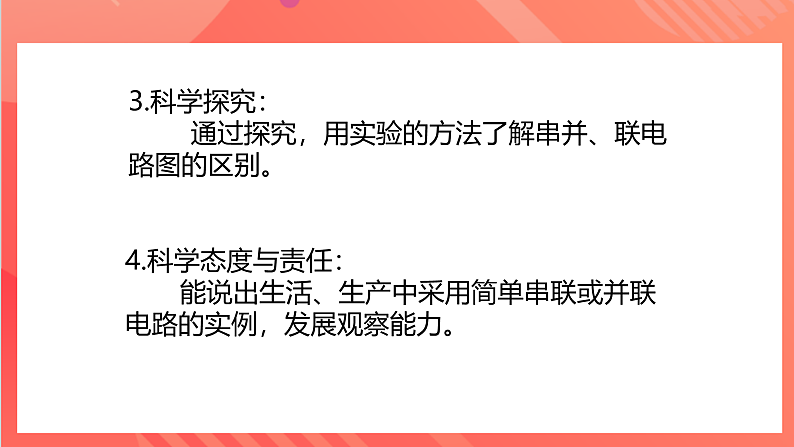

3.科学探究： 通过探究，用实验的方法了解串并、联电路图的区别。
4.科学态度与责任： 能说出生活、生产中采用简单串联或并联电路的实例，发展观察能力。

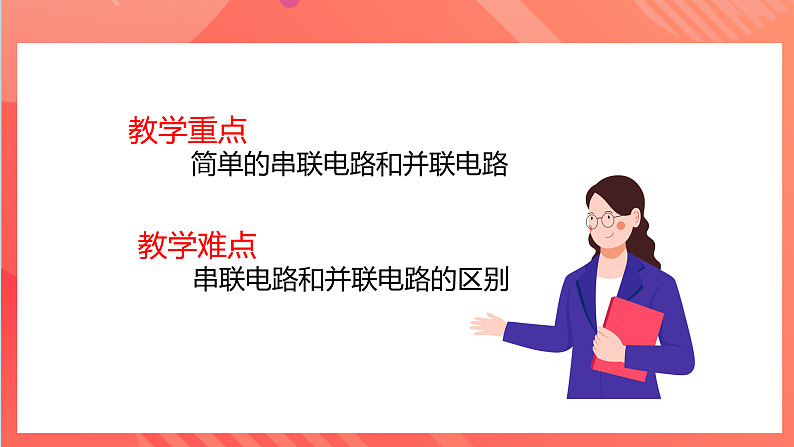

教学重点 简单的串联电路和并联电路
教学难点 串联电路和并联电路的区别
城市夜景由灯光装扮而成。这些灯泡是怎样连接的呢？
节日的晚上，当你和你的家人在街上漫步时，映入眼帘的五光十色的彩灯，是怎样的赏心悦目，引入遐想。 这一串串的彩灯是怎样连接的呢？
现有一节电池，两只灯泡，两个开关和若干导线，试着把它们连接起来，让两只小灯泡都亮起来。
实验探究 让两只灯泡都亮起来
画出电路图，和同学们交流，看有几种不同的连接方式。
任何用电器只有和电源形成一个闭合路径，才能正常工作。简单的连接方式是把电路元件逐个顺次首尾连接起来接入电路，这样连成的电路叫做串联电路（series circuit）。
把电路元件逐个顺次首尾连接起来接入电路，这样连成的电路叫做串联电路（series circuit）。串联电路只为电流提供了一条通路。
圣诞树上的小彩灯常常是采用串联方式连接的。串联电路有什么特点呢？ 按照一定的顺序连接电路：从电池的正极开始，依次连接开关S、灯L1、灯L2，最后连接电池的负极，注意在连接过程中，开关应该是断开的。
实验探究 连接串联电路
按照一定的顺序连接电路：从电池的正极开始，依次连接开关S、灯L1、灯L2，最后连接电池的负极，注意在连接过程中，开关应该是断开的。
然后，闭合和断开开关，观察开关对两只灯的控制情况。改变开关S在电路中的位置，依次连接，并填写观察结果。
分析论证： 串联电路中，（1）电流只有一条通路。只要有一个地方发生开路，电路中就没有电流。（2）用电器不可以单独控制。（3）开关的作用和它的位置无关，总是同时控制着连入电路里的全部用电器。
串联电路中，电流只有一条通路，不能分别控制用电器。家庭电路是以并联方式连接的，各用电器都在各自独立分支上，电流有多条通路。两个或两个以上的电路元件并列按在电路两点间，由这种方式连接的电路叫并联电路（parallel circuit）。
你能给一个模型房子布线吗？两个房间中各有一个开关和一盏电灯，所有的电灯共用一组电池。试画出电路图。
实验 连接并联电路
材料电池2节灯泡2只开关3个导线若干纸盒一个胶带若干
在电路图中，从电池的正极出发，画出电流流动路径，分析开关是怎样控制灯的亮和灭的。然后实际做一做，看你的分析是否正确。
并联电路中，没有出现分支的部分叫做干路，各个分支叫做支路。
并联电路中，（1）电流有多条通路。（2）用电器可以分别控制。（3）只有干路上的开关能控制所有用电器，每个支路上开关只能控制这个支路上的用电器。
通过对串联电路和并联电路的研究可知，如果要使几个用电器总是同时工作，可以把它串联在电路中。如果要求几个用电器可以分别控制，就应该把它们并联在电路中，并且分别串上开关。
串联和并联电路是最基本的连接方式。在收音机的电路板上，许多元器件通过串联和并联组合方式连接的。
三、组合电路和集成电路
随着现代电子技术的飞速发展，科学家们已经能在0.25cm2的单晶片上构成数千万个电子元件，这种集成电路的大规模生产和应用，给人类社会带来了划时代革命。
从音乐贺卡到MP3播放器，从计算机到宇宙飞船，集成电路已成为电子信息技术的基础。
不论集成电路如何复杂，如何神秘，串联、并联电路是构成复杂电路的重要基本单元。
1.下列说法不正确的是（ ）A.串联电路电流只有一条通路B.只要有一个地方发生开路，电路中就没有电流 C.串联电路中开关的作用与位置有关 D.串联电路中开关同时控制连入电路里的全部用电器
2. 一个开关同时控制两盏灯，则两灯的连接方式 （ ） A.一定串联 B.一定并联 C.可以串联也可以并联 D.只可能串联
3.小明家的换气扇和照明灯的电路图如图所示，下列说法正确的是 （ ）A.换气扇和照明灯不能同时工作B.换气扇和照明灯只能同时工作C.换气扇和照明灯工作时，它们是串联的D.换气扇和照明灯工作时，它们是并联的
4.某品牌滚筒洗衣机，筒门处有开关S1，筒门关闭时S1闭合，筒门打开时S1断开。筒门开关S1和控制开关S2必须同时闭合时，洗衣机才能正常工作。下列符合要求的电路模型是（ ）
5.小明和爸爸、妈妈三人想暑假去北京旅游。小明有裁决权，爸爸或妈妈一人同意，小明同意，一家三人就可以去旅游，下面表决器设计符合要求的是（ ）
1.串联电路：把电路元件逐个按顺序首尾连接的电路。电流只有一条通路；用电器不可以单独控制；开关同时控制全部用电器。2.并联电路：两个或两个以上的元件并列接在电路两点之间的电路。电流有多条通路；用电器可以分别控制；干路上的开关能控制所有用电器，每个支路上的开关只能控制这个支路上的用电器。3.集成电路：从计算机到宇宙飞船，集成电路已成为电子信息技术的基础。串联、并联电路是构成复杂电路的重要基本单元。
1.课堂作业P46.T3
2.家庭作业P46.T1、T2。P46家庭实验室 黑盒游戏
