沪科版物理九年级全一册第十四章 第四节 判断电路中的电表是电流表还是电压表的方法教案

这是一份沪科版物理九年级全一册第十四章 第四节 判断电路中的电表是电流表还是电压表的方法教案，共2页。

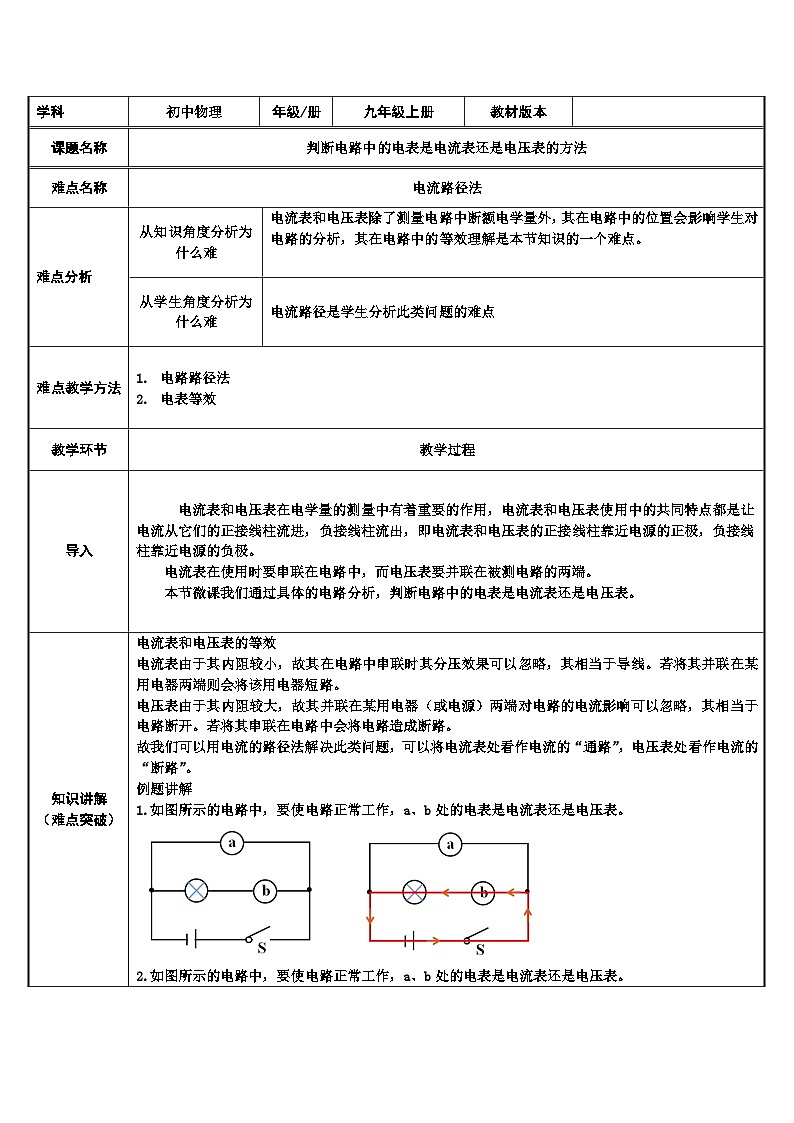

学科初中物理年级/册九年级上册教材版本课题名称判断电路中的电表是电流表还是电压表的方法难点名称电流路径法难点分析从知识角度分析为什么难电流表和电压表除了测量电路中断额电学量外，其在电路中的位置会影响学生对电路的分析，其在电路中的等效理解是本节知识的一个难点。从学生角度分析为什么难电流路径是学生分析此类问题的难点难点教学方法电路路径法电表等效教学环节教学过程导入电流表和电压表在电学量的测量中有着重要的作用，电流表和电压表使用中的共同特点都是让电流从它们的正接线柱流进，负接线柱流出，即电流表和电压表的正接线柱靠近电源的正极，负接线柱靠近电源的负极。 电流表在使用时要串联在电路中，而电压表要并联在被测电路的两端。 本节微课我们通过具体的电路分析，判断电路中的电表是电流表还是电压表。知识讲解（难点突破）电流表和电压表的等效电流表由于其内阻较小，故其在电路中串联时其分压效果可以忽略，其相当于导线。若将其并联在某用电器两端则会将该用电器短路。电压表由于其内阻较大，故其并联在某用电器（或电源）两端对电路的电流影响可以忽略，其相当于电路断开。若将其串联在电路中会将电路造成断路。故我们可以用电流的路径法解决此类问题，可以将电流表处看作电流的“通路”，电压表处看作电流的“断路”。例题讲解 1.如图所示的电路中，要使电路正常工作，a、b处的电表是电流表还是电压表。 2.如图所示的电路中，要使电路正常工作，a、b处的电表是电流表还是电压表。 课堂练习（难点巩固）1.在如图所示的电路中，①②③④处的电表分别是 A.表①是电压表，表②③④是电流表 B.表①③是电压表，表②④是电流表 C.表①②是电压表，表③④是电流表 D.表①③④是电压表，表②是电流表 2.在如图所示的电路中,当开关S闭合后， 使灯泡L1、L2串联，则甲是______表，乙是______表，丙是______表。 使灯泡L1、L2并联，则甲是______表，乙是______表，丙是______表。 小结判断电路中的电表是电流表还是电压表，主要取决于电流的路径，在用电器正常工作的前提下，电流必须经过的地方为电流表，电流可以不经过的地方为电压表。 电表由于其内阻的原因可以在具体问题的判断中电流表相当于导线，电压表相当于电路此处断开，故电流在电路中除了测量需要物理量的作用时不影响电路的正常工作，这样也便于对电路简化的认识。
