人教版（2024）九年级全册第3节 串联和并联习题
展开
这是一份人教版（2024）九年级全册第3节 串联和并联习题，共21页。试卷主要包含了串联和并联，连接串联电路和并联电路，生活中的串等内容，欢迎下载使用。
双基过关
知识点一、串联和并联：
1.串联
（1）定义：电路元件逐个首尾顺次连接起来的电路，叫串联。
（2）特点：
①电路不分叉，只有一条电流路径，通过上一个元件的电流同时也完全通过下一个元件；
②各用电器之间相互影响，电路中所有用电器同时工作，一个用电器由于断开不能工作，其他用电器也不能工作；
③只需要一个开关就能控制整条电路。
（3）实物图和电路图
2.并联
（1）定义：电路元件并列（首连首，尾连尾）连起来的电路，叫并联。
（2）干路：并联电路中，所有用电器共用的那部分电路。
（3）支路：并联电路中各用电器单独使用的那部分电路。
（4）特点：
①电路分叉，电流路径至少有两条及以上，有干路支路之分，流过干路的电流分别流过各支路；
②各用电器之间互不影响，一条支路上的用电器因断开而不能工作，不影响其他支路的用电器的工作。
③开关分干路开关和支路开关，干路开关控制整条电路，支路开关只控制某条支路。

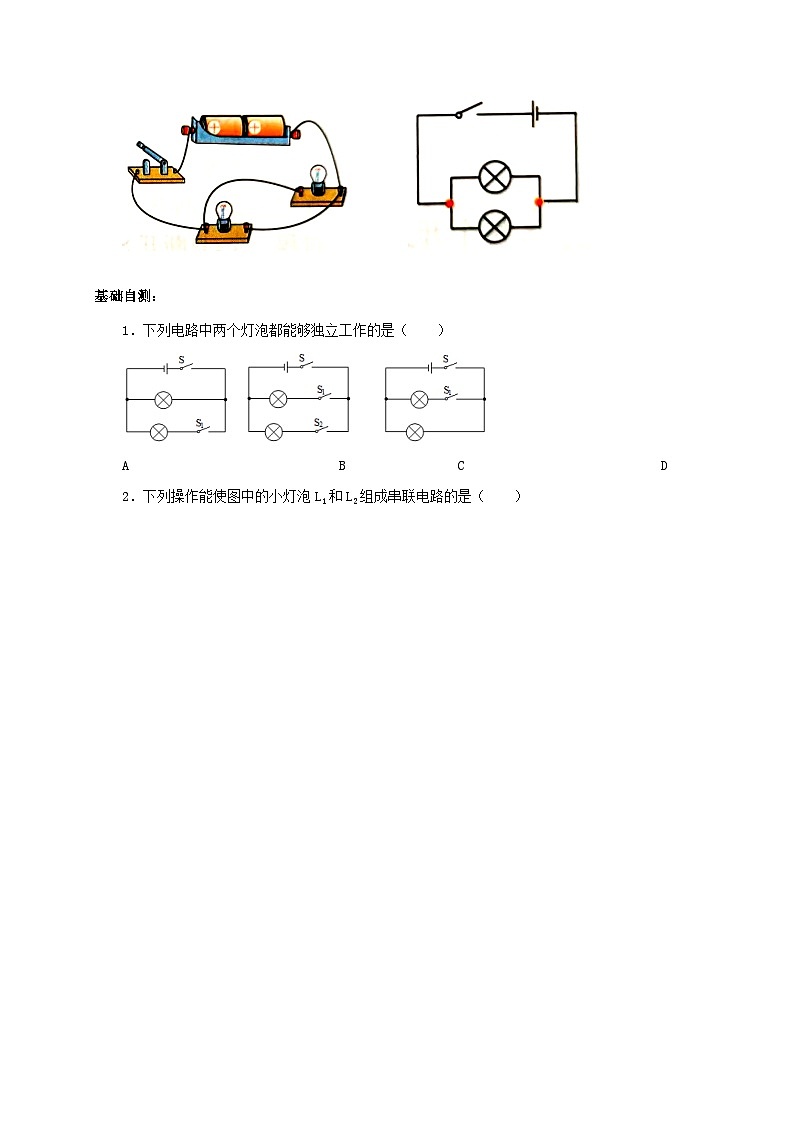

（5）实物图和电路图
基础自测：
1．下列电路中两个灯泡都能够独立工作的是（ ）
A B C D
2．下列操作能使图中的小灯泡L1和L2组成串联电路的是（ ）
S1
S2
S3
L1
L2
A．闭合开关S1、S2和S3B．只闭合开关S1和S2
C．只闭合开关S2和S3D．只闭合开关S3
3．在参观人民检察院未成年人法治教育基地时，小明发现，在一处地面上有“沉迷网络”“交友不慎”两个圆形模块。用脚踩其中任何一个模块，与模块连接的电视上就会播放相应的教育短片。下列有关分析正确的是（ ）
A．两个模块相当于开关，彼此串联
B．两个模块相当于开关，彼此并联
C．两个模块相当于电源，彼此并联
D．两个模块相当于电源，彼此串联
4.如图所示，开关S闭合时，灯泡L1与灯泡L2组成并联电路的是（ ）
A. B.
C. D.
知识点二、连接串联电路和并联电路
1.连接串联电路的方法
（1）按照电源正极到负极的顺序，将电路中的各元件逐个顺次的连接起来，中间不分支；
（2）开关的控制作用：控制电路上的所有用电器；开关位置改变，其控制作用不变。
2.连接并联电路的方法：
（1）方法（一）：“先干后支”法。即先将一个用电器（包括单独控制该用电器的开关）与电源的正极和负极连接起来，再找出两个分支点所在的位置，将并联的其他用电器（含控制它的开关）接在两个分支点之间。
（2）方法（二）：“先支后干”法。先将两个或几个用电器的两端相连（如用电器有开关控制，则将开关与用电器作为整体来看），再将两端相连的支点分别与电源的正极和负极相连。
（3）开关的控制作用：干路上的开关控制整条电路，各支路开关只控制所在支路。
基础自测
5.图所示是一个简化了的玩具警车电路图｡若只让电动机M工作，应（ ）
A. 只闭合S1B. 只闭合S2C. S1､S2都闭合D. S1､S2都断开
6.现代社会倡导文明出行，经过交通路口要遵守，“红灯停，绿灯行，黄灯等”的规则，某学习小组的4名同学观察十字路口的交通信号灯后，发现红灯，绿灯，黄灯可以独立工作，他们分别设计了如图所示的电路图，其中正确的是
A. B.
C. D.
7.下列图中，是电冰箱内的照明灯，M是压缩机，能正确表示电冰箱简化电路图的是（ ）
A. B.
C. D.
8．请用笔画线代替导线，在图中将两个灯泡、开关连成串联电路。
知识点三、生活中的串、并联电路
1.生活中的串联电路：装饰店铺、节日用的小彩灯等。
2.生活中的并联电路：街上的路灯、家用电器、教室里的灯等。
基础自测
9．现在许多宾馆都利用房卡取电，如图所示。只有把房卡插入槽中，房间内的用电器才能使用。房卡的作用相当于家庭电路中的 ，房间里各用电器之间是 联的。
10．如图所示为正在工作的电热蚊香器。蚊香器工作时将电能转化为 ，工作一段时间后我们会闻到香味，这是一种 现象。三个插座间的连接方式属于 （填“串联”或“并联”）。
11．如图是我国研制的096战略核潜艇。该艇浸没时排开水的质量为16000吨，最大下潜深度可达600米，位居世界第一。当096艇悬浮待命时，受到的浮力为 N，600米深度海水的压强为 Pa．为保证战略核武库的安全，发射装置需要艇长、副艇长和武器操控官都按下各自的开关才能开启，这三个开关之间应该是 （填“串联”或“并联”）的。（不考虑海水密度的变化，ρ海水取10×103kg/m3，g取10N/kg）
考点突破
考点1.串、并联电路
方法：判断电路连接方式的思路
从电源的正极出发，沿电流的路径“走”上一圈，回到电源的负极：（1）路径没有“分岔”，电路为串联电路；（2）电路有“分岔”，电路为并联电路。
例1.（2022·江苏连云港）如图所示，灯泡、串联的电路是（ ）。
A. B. C. D.
例2.（2022·枣庄）疫情期间，各个单位都加强了门卫保安工作｡凡是内部车辆均可通过感应，自动打开门禁系统进入；外来车辆，司机需要经过测温､核查､登记后，由保安人员手动控制，开门进人由此可知，该门禁系统的控制电路可能是
A. B. C. D.
例3.（2022·四川成都） 实验小组的同学连接了四个电路（如图）来探究开关的控制作用，下列判断正确的是（ ）。
A. 甲电路中，开关S只控制L1B. 乙电路中，闭合开关S，两灯都亮
C. 丙电路中，闭合开关S，L1亮，L2不亮D. 丁电路中，断开开关S，L1不亮，L2亮
考点2.生活中的串、并联电路
方法：生活中的绝大多数电路为并联电路，只有少量装饰用的彩灯为串联电路。
例4.（2022·恩施）小明断开客厅的灯后，到书房去闭合书房的灯进行学习，这两盏灯的连接方式（ ）
A. 一定并联B. 一定串联
C. 可能串联D. 无法判断
考点3.串、并联电路的设计
方法：（1）解决设计电路问题最高效的方法
明确电路设计的要求：
①开关的连接方式：弄清开关所在的电路是串联，还是并联；弄清开关是控制干路还是支路；
②用电器的连接方式：用电器不同时工作，一般为并联电路；用电器同时工作，可能为串联电路，也可能是并联电路。
根据要求画出电路图，并验证电路图是否正确。
（2）按实际需求设计电路的基本思路
①明条件：明确题目中的已知条件，分析开关、用电器在电路中的关系；
②明电路：根据条件明确电路的性质，即各电学元件串、并联关系；
③连电路：相对复杂的电路一般先画电路图，再连实物图；注意：连接实物图时一般先从电源正极出发，顺着电流的流向，先串后并，先简单后复杂，且导线不能交叉。
例5.（2022·重庆A）如图所示为一种新型“水温感应龙头”。自带水流发电电源。当水流温度低于40℃。感应开关S1闭合，只有绿灯照亮水流；当水温达40℃及以上，感应开关S2闭合，只有红灯照亮水流，以警示用水人。下列电路设计能实现该功能的是（ ）。
A. B. C. D.
例6.（2022·江苏扬州）医院入口处的扫码测温系统工作时，扫码为绿码，开关闭合；测温正常，开关闭合。只有扫码为绿码且测温正常，系统才会启动电动机打开闸门放行。下列电路设计符合要求的是（ ）。
A. B. C. D.
例7.（2022·湖南长沙 某电吹风有冷风、热风两挡，如果只发热不吹风，会因温度过高引发安全事故。以下设计的电吹风电路合理的是（ ）。
A. B. C. D.
第3节 串联和并联
双基过关
知识点一、串联和并联：
1.串联
（1）定义：电路元件逐个首尾顺次连接起来的电路，叫串联。
（2）特点：
①电路不分叉，只有一条电流路径，通过上一个元件的电流同时也完全通过下一个元件；
②各用电器之间相互影响，电路中所有用电器同时工作，一个用电器由于断开不能工作，其他用电器也不能工作；
③只需要一个开关就能控制整条电路。
（3）实物图和电路图
2.并联
（1）定义：电路元件并列（首连首，尾连尾）连起来的电路，叫并联。
（2）干路：并联电路中，所有用电器共用的那部分电路。
（3）支路：并联电路中各用电器单独使用的那部分电路。
（4）特点：
①电路分叉，电流路径至少有两条及以上，有干路支路之分，流过干路的电流分别流过各支路；
②各用电器之间互不影响，一条支路上的用电器因断开而不能工作，不影响其他支路的用电器的工作。
③开关分干路开关和支路开关，干路开关控制整条电路，支路开关只控制某条支路。
（5）实物图和电路图
基础自测：
1．下列电路中两个灯泡都能够独立工作的是（ ）
A B C D
【答案】B
【解析】（1）开关能同时控制两盏灯，电路可以是串联，也可以是并联，但是并联时开关必须接在干路上。 （2）串联电路中，电流只有一条路径，各元件相互影响，不能独立工作；并联电路中，电流有多条路径，各元件互不影响，能够独立工作。
A、当两开关同时闭合，两个灯泡同时工作；只闭合S，上面灯泡单独工作，但下面的灯泡不能单独工作，故A不符合题意；
B、当三开关同时闭合，两个灯泡同时工作；只闭合S和S1，上面灯泡单独工作；只闭合S和S2，下面灯泡单独工作，故B符合题意；
C、闭合开关S，两个灯泡同时工作，但不能让两个灯泡单独工作，故C不符合题意；
D、当两开关同时闭合，两个灯泡同时工作；只闭合S，下面灯泡单独工作，但上面的灯泡不能单独工作，故D不符合题意。
2．下列操作能使图中的小灯泡L1和L2组成串联电路的是（ ）
S1
S2
S3
L1
L2
A．闭合开关S1、S2和S3B．只闭合开关S1和S2
C．只闭合开关S2和S3D．只闭合开关S3
【答案】D
【解析】
要使灯泡L1和L2组成串联电路，应将灯L1和L2首尾相连接到电源两端，则由图可知只要闭合S3，断开S1、S2，故D 符合题意；
若闭合开关S1、S2和S3，电流不经过用电器直接从电源的正极流入电源负极，从而形成电源短路，故A不符合题意；
若只闭合开关S1和S2，灯泡L1和L2组成并联电路，故B不符合题意；
若只闭合开关S2和S3，灯L2短路，电流不经过灯L2，只有灯L1连入电路，则灯L1发光，故C不符合题意。
3．在参观人民检察院未成年人法治教育基地时，小明发现，在一处地面上有“沉迷网络”“交友不慎”两个圆形模块。用脚踩其中任何一个模块，与模块连接的电视上就会播放相应的教育短片。下列有关分析正确的是（ ）
A．两个模块相当于开关，彼此串联
B．两个模块相当于开关，彼此并联
C．两个模块相当于电源，彼此并联
D．两个模块相当于电源，彼此串联
【答案】B
【解析】根据并联电路的各用电器可以独立工作，互不影响的特点进行分析。
由题知，脚踩其中任何一个模块，与模块连接的电视上就会播放相应的教育短片，其中两个模块相当于两个开关，与模块相连的电视能够独立工作，所以两个模块是并联的，故B正确。
4.如图所示，开关S闭合时，灯泡L1与灯泡L2组成并联电路的是（ ）
A. B.
C. D.
【答案】C
【解析】
【详解】A．图中电流只有一条路径，依次经过这两个灯，因此两个灯泡串联电路，故A不符合题意；
B．图中开关断开时，两灯组成串联电路，开关闭合时，灯L2被短路，故B不符合题意；
C．图中开关闭合时，电流有两条路径，分别经过这两个灯，是并联电路，故C符合题意；
D．图中开关闭合时，灯泡L2被短路，只有L1的简单电路，故D不符合题意．
故选C．
知识点二、连接串联电路和并联电路
1.连接串联电路的方法
（1）按照电源正极到负极的顺序，将电路中的各元件逐个顺次的连接起来，中间不分支；
（2）开关的控制作用：控制电路上的所有用电器；开关位置改变，其控制作用不变。
2.连接并联电路的方法：
（1）方法（一）：“先干后支”法。即先将一个用电器（包括单独控制该用电器的开关）与电源的正极和负极连接起来，再找出两个分支点所在的位置，将并联的其他用电器（含控制它的开关）接在两个分支点之间。
（2）方法（二）：“先支后干”法。先将两个或几个用电器的两端相连（如用电器有开关控制，则将开关与用电器作为整体来看），再将两端相连的支点分别与电源的正极和负极相连。
（3）开关的控制作用：干路上的开关控制整条电路，各支路开关只控制所在支路。
基础自测
5.图所示是一个简化了的玩具警车电路图｡若只让电动机M工作，应（ ）
A. 只闭合S1B. 只闭合S2C. S1､S2都闭合D. S1､S2都断开
【答案】A
【解析】
【详解】由电路图知，若只让电动机工作，则需闭合开关，断开开关。
故选A。
6.现代社会倡导文明出行，经过交通路口要遵守，“红灯停，绿灯行，黄灯等”的规则，某学习小组的4名同学观察十字路口的交通信号灯后，发现红灯，绿灯，黄灯可以独立工作，他们分别设计了如图所示的电路图，其中正确的是
A. B.
C. D.
【答案】A
【解析】
【分析】
根据“要求红、绿、黄灯可独立发光”可知三灯泡的连接方式，然后得出答案．
【详解】由并联电路中各支路独立工作、互不影响可知，要使红、绿、黄灯可独立发光，应采用三灯泡并联的连接方式，其三灯泡各有一个开关控制，选项中A正确，BCD错误．
故选A．
7.下列图中，是电冰箱内的照明灯，M是压缩机，能正确表示电冰箱简化电路图的是（ ）
A. B.
C. D.
【答案】A
【解析】
【详解】照明灯和压缩机都能独立工作，且互不影响，所以照明灯和压缩机是并联，且都有各自的控制开关，结合各选项电路图可知，只有A正确，BCD错误。
故选A。
8．请用笔画线代替导线，在图中将两个灯泡、开关连成串联电路。
【答案】
【解析】
分析 由题干可知，开关控制整个电路，两灯泡串联，根据电流流向法，从电源的正极依次连接各开关S、两个灯泡最后回到负极即可．
解答 解：图中已经连接了部分电路，然后将开关左端接线柱与右侧灯泡右端接线柱相连，将左侧灯泡右端接线柱与右侧灯泡左端接线柱相连，如下所示：
【点评】 本题考查了根据电路图连接实物图的方法，一般都是采用电流流向法，先串后并的原则进行连接．
知识点三、生活中的串、并联电路
1.生活中的串联电路：装饰店铺、节日用的小彩灯等。
2.生活中的并联电路：街上的路灯、家用电器、教室里的灯等。
基础自测
9．现在许多宾馆都利用房卡取电，如图所示。只有把房卡插入槽中，房间内的用电器才能使用。房卡的作用相当于家庭电路中的 ，房间里各用电器之间是 联的。
【答案】总开关（开关）；并
【解析】（1）房卡可以控制用电器的工作，不插入插槽中，所有房间内的用电器都不工作，所以房卡相当家庭电路干路上的总开关（开关）；
（2）房间里各用电器之间工作情况是互不影响，所以各用电器之间是并联。
10．如图所示为正在工作的电热蚊香器。蚊香器工作时将电能转化为 ，工作一段时间后我们会闻到香味，这是一种 现象。三个插座间的连接方式属于 （填“串联”或“并联”）。
【答案】内能；扩散；并联
【解析】电热蚊香器工作时是将电能转化为内能；
在房间里我们会闻到香味，是分子运动的结果，属于扩散现象；
插座是为经常更换位置的用电器供电的，各用电器工作时互不影响，所以各插座间需要并联。
11．如图是我国研制的096战略核潜艇。该艇浸没时排开水的质量为16000吨，最大下潜深度可达600米，位居世界第一。当096艇悬浮待命时，受到的浮力为 N，600米深度海水的压强为 Pa．为保证战略核武库的安全，发射装置需要艇长、副艇长和武器操控官都按下各自的开关才能开启，这三个开关之间应该是 （填“串联”或“并联”）的。（不考虑海水密度的变化，ρ海水取10×103kg/m3，g取10N/kg）
【答案】1.6×108；6×106；串联
【解析】（1）满载排水量16000t，即m排＝16000t＝1.6×107kg；
当096艇悬浮待命时，根据阿基米德原理可得受到的浮力：
F浮＝G排＝m排g＝1.6×107kg×10N/kg＝1.6×108N。
（2）600米深度海水的压强：
p＝ρgh＝1.0×103kg/m3×10N/kg×600m＝6×106Pa；
（3）由于艇长、副艇长和武器操控官都按下各自的开关才能开启发射装置，说明艇长、副艇长和武器操控官的开关都闭合时，才能开启发射装置，所以它们是串联连接的。
考点突破
考点1.串、并联电路
方法：判断电路连接方式的思路
从电源的正极出发，沿电流的路径“走”上一圈，回到电源的负极：（1）路径没有“分岔”，电路为串联电路；（2）电路有“分岔”，电路为并联电路。
例1.（2022·江苏连云港）如图所示，灯泡、串联的电路是（ ）。
A. B. C. D.
【答案】B。
【解析】ACD．闭合开关后，两灯的两端分别连在一起，然后接到电路中，两灯并联，故ACD不符合题意；
B．闭合开关后，两灯依次相连，然后接到电路中，两灯串联，故B符合题意。故选B。
例2.（2022·枣庄）疫情期间，各个单位都加强了门卫保安工作｡凡是内部车辆均可通过感应，自动打开门禁系统进入；外来车辆，司机需要经过测温､核查､登记后，由保安人员手动控制，开门进人由此可知，该门禁系统的控制电路可能是
A. B. C. D.
【答案】A
【解析】
【详解】小区内部车辆门禁系统可以自动识别将门打开，外部车辆需要门卫人员按动按钮才能将门打开，若将门禁系统看做一个自动开关，按钮看做一个手动开关，则两个开关单独都能打开大门，即两开关并联后再与电动机串联，只有A正确。故选A。
例3.（2022·四川成都） 实验小组的同学连接了四个电路（如图）来探究开关的控制作用，下列判断正确的是（ ）。
A. 甲电路中，开关S只控制L1B. 乙电路中，闭合开关S，两灯都亮
C. 丙电路中，闭合开关S，L1亮，L2不亮D. 丁电路中，断开开关S，L1不亮，L2亮
【答案】D。
【解析】A．由图可知，此时两灯串联，故开关S可以同时控制L1和L2，故A错误；
B．由图可知，闭合开关后，灯泡L1将被短路，不会发光，故B错误；
C．由图可知，闭合开关后，电流从电源的正极直接流回电源的负极，两灯均被短路，均不亮，故C错误；
D．由图可知，断开开关S后，此时只有L2接入电路，故L1不亮，L2亮，故D正确。故选D。
考点2.生活中的串、并联电路
方法：生活中的绝大多数电路为并联电路，只有少量装饰用的彩灯为串联电路。
例4.（2022·恩施）小明断开客厅的灯后，到书房去闭合书房的灯进行学习，这两盏灯的连接方式（ ）
A. 一定并联B. 一定串联
C. 可能串联D. 无法判断
【答案】A
【解析】
【详解】串联开关控制整个电路，而并联开关只控制所在支路的电路。小明断开客厅的灯后，到书房去闭合书房的灯进行学习，证明两个开关各控制各自支路的线路，才能相互不影响，故A符合题意。
故选A。
考点3.串、并联电路的设计
方法：（1）解决设计电路问题最高效的方法
明确电路设计的要求：
①开关的连接方式：弄清开关所在的电路是串联，还是并联；弄清开关是控制干路还是支路；
②用电器的连接方式：用电器不同时工作，一般为并联电路；用电器同时工作，可能为串联电路，也可能是并联电路。
根据要求画出电路图，并验证电路图是否正确。
（2）按实际需求设计电路的基本思路
①明条件：明确题目中的已知条件，分析开关、用电器在电路中的关系；
②明电路：根据条件明确电路的性质，即各电学元件串、并联关系；
③连电路：相对复杂的电路一般先画电路图，再连实物图；注意：连接实物图时一般先从电源正极出发，顺着电流的流向，先串后并，先简单后复杂，且导线不能交叉。
例5.（2022·重庆A）如图所示为一种新型“水温感应龙头”。自带水流发电电源。当水流温度低于40℃。感应开关S1闭合，只有绿灯照亮水流；当水温达40℃及以上，感应开关S2闭合，只有红灯照亮水流，以警示用水人。下列电路设计能实现该功能的是（ ）。
A. B. C. D.
【答案】B
【解析】感应开关S1闭合，只有绿灯照亮水流，说明开关S1与绿灯串联；感应开关S2闭合，只有红灯照亮水流，说明开关S2与红灯串联。且红灯和绿灯工作时互不影响，则红灯和绿灯并联。符合以上要求的电路连接方式只有B图，故B符合题意，ACD不符合题意。故选B。
例6.（2022·江苏扬州）医院入口处的扫码测温系统工作时，扫码为绿码，开关闭合；测温正常，开关闭合。只有扫码为绿码且测温正常，系统才会启动电动机打开闸门放行。下列电路设计符合要求的是（ ）。
A. B. C. D.
【答案】D。
【解析】A．只要扫码为绿码，开关闭合或者测温正常，开关闭合，电动机就会工作，故A不符合题意；
B．若测温正常，开关闭合，电动机就工作，故B不符合题意；
C．若扫码为绿码，开关闭合，电功机就工作了，故C不符合题意；
D．只有扫码为绿码，开关闭合，且测温正常，开关闭合，电动机才会工作，故D符合题意。故选D。
例7.（2022·湖南长沙 某电吹风有冷风、热风两挡，如果只发热不吹风，会因温度过高引发安全事故。以下设计的电吹风电路合理的是（ ）。
A. B. C. D.
【答案】D。
【解析】A．若开关闭合，只有热风，故A不符合题意；
B．若开关闭合，电动机和加热电阻一起工作，只有热风，故B不符合题意；
C．若开关不闭合，只加热，不吹风，会因温度过高引发安全事故，故C符合题意；
D．若开关S闭合，只吹冷风，再闭合S1，则吹热风，故D符合题意。故选D。
双基过关
知识点一、串联和并联：
1.串联
（1）定义：电路元件逐个首尾顺次连接起来的电路，叫串联。
（2）特点：
①电路不分叉，只有一条电流路径，通过上一个元件的电流同时也完全通过下一个元件；
②各用电器之间相互影响，电路中所有用电器同时工作，一个用电器由于断开不能工作，其他用电器也不能工作；
③只需要一个开关就能控制整条电路。
（3）实物图和电路图
2.并联
（1）定义：电路元件并列（首连首，尾连尾）连起来的电路，叫并联。
（2）干路：并联电路中，所有用电器共用的那部分电路。
（3）支路：并联电路中各用电器单独使用的那部分电路。
（4）特点：
①电路分叉，电流路径至少有两条及以上，有干路支路之分，流过干路的电流分别流过各支路；
②各用电器之间互不影响，一条支路上的用电器因断开而不能工作，不影响其他支路的用电器的工作。
③开关分干路开关和支路开关，干路开关控制整条电路，支路开关只控制某条支路。
（5）实物图和电路图
基础自测：
1．下列电路中两个灯泡都能够独立工作的是（ ）
A B C D
2．下列操作能使图中的小灯泡L1和L2组成串联电路的是（ ）
S1
S2
S3
L1
L2
A．闭合开关S1、S2和S3B．只闭合开关S1和S2
C．只闭合开关S2和S3D．只闭合开关S3
3．在参观人民检察院未成年人法治教育基地时，小明发现，在一处地面上有“沉迷网络”“交友不慎”两个圆形模块。用脚踩其中任何一个模块，与模块连接的电视上就会播放相应的教育短片。下列有关分析正确的是（ ）
A．两个模块相当于开关，彼此串联
B．两个模块相当于开关，彼此并联
C．两个模块相当于电源，彼此并联
D．两个模块相当于电源，彼此串联
4.如图所示，开关S闭合时，灯泡L1与灯泡L2组成并联电路的是（ ）
A. B.
C. D.
知识点二、连接串联电路和并联电路
1.连接串联电路的方法
（1）按照电源正极到负极的顺序，将电路中的各元件逐个顺次的连接起来，中间不分支；
（2）开关的控制作用：控制电路上的所有用电器；开关位置改变，其控制作用不变。
2.连接并联电路的方法：
（1）方法（一）：“先干后支”法。即先将一个用电器（包括单独控制该用电器的开关）与电源的正极和负极连接起来，再找出两个分支点所在的位置，将并联的其他用电器（含控制它的开关）接在两个分支点之间。
（2）方法（二）：“先支后干”法。先将两个或几个用电器的两端相连（如用电器有开关控制，则将开关与用电器作为整体来看），再将两端相连的支点分别与电源的正极和负极相连。
（3）开关的控制作用：干路上的开关控制整条电路，各支路开关只控制所在支路。
基础自测
5.图所示是一个简化了的玩具警车电路图｡若只让电动机M工作，应（ ）
A. 只闭合S1B. 只闭合S2C. S1､S2都闭合D. S1､S2都断开
6.现代社会倡导文明出行，经过交通路口要遵守，“红灯停，绿灯行，黄灯等”的规则，某学习小组的4名同学观察十字路口的交通信号灯后，发现红灯，绿灯，黄灯可以独立工作，他们分别设计了如图所示的电路图，其中正确的是
A. B.
C. D.
7.下列图中，是电冰箱内的照明灯，M是压缩机，能正确表示电冰箱简化电路图的是（ ）
A. B.
C. D.
8．请用笔画线代替导线，在图中将两个灯泡、开关连成串联电路。
知识点三、生活中的串、并联电路
1.生活中的串联电路：装饰店铺、节日用的小彩灯等。
2.生活中的并联电路：街上的路灯、家用电器、教室里的灯等。
基础自测
9．现在许多宾馆都利用房卡取电，如图所示。只有把房卡插入槽中，房间内的用电器才能使用。房卡的作用相当于家庭电路中的 ，房间里各用电器之间是 联的。
10．如图所示为正在工作的电热蚊香器。蚊香器工作时将电能转化为 ，工作一段时间后我们会闻到香味，这是一种 现象。三个插座间的连接方式属于 （填“串联”或“并联”）。
11．如图是我国研制的096战略核潜艇。该艇浸没时排开水的质量为16000吨，最大下潜深度可达600米，位居世界第一。当096艇悬浮待命时，受到的浮力为 N，600米深度海水的压强为 Pa．为保证战略核武库的安全，发射装置需要艇长、副艇长和武器操控官都按下各自的开关才能开启，这三个开关之间应该是 （填“串联”或“并联”）的。（不考虑海水密度的变化，ρ海水取10×103kg/m3，g取10N/kg）
考点突破
考点1.串、并联电路
方法：判断电路连接方式的思路
从电源的正极出发，沿电流的路径“走”上一圈，回到电源的负极：（1）路径没有“分岔”，电路为串联电路；（2）电路有“分岔”，电路为并联电路。
例1.（2022·江苏连云港）如图所示，灯泡、串联的电路是（ ）。
A. B. C. D.
例2.（2022·枣庄）疫情期间，各个单位都加强了门卫保安工作｡凡是内部车辆均可通过感应，自动打开门禁系统进入；外来车辆，司机需要经过测温､核查､登记后，由保安人员手动控制，开门进人由此可知，该门禁系统的控制电路可能是
A. B. C. D.
例3.（2022·四川成都） 实验小组的同学连接了四个电路（如图）来探究开关的控制作用，下列判断正确的是（ ）。
A. 甲电路中，开关S只控制L1B. 乙电路中，闭合开关S，两灯都亮
C. 丙电路中，闭合开关S，L1亮，L2不亮D. 丁电路中，断开开关S，L1不亮，L2亮
考点2.生活中的串、并联电路
方法：生活中的绝大多数电路为并联电路，只有少量装饰用的彩灯为串联电路。
例4.（2022·恩施）小明断开客厅的灯后，到书房去闭合书房的灯进行学习，这两盏灯的连接方式（ ）
A. 一定并联B. 一定串联
C. 可能串联D. 无法判断
考点3.串、并联电路的设计
方法：（1）解决设计电路问题最高效的方法
明确电路设计的要求：
①开关的连接方式：弄清开关所在的电路是串联，还是并联；弄清开关是控制干路还是支路；
②用电器的连接方式：用电器不同时工作，一般为并联电路；用电器同时工作，可能为串联电路，也可能是并联电路。
根据要求画出电路图，并验证电路图是否正确。
（2）按实际需求设计电路的基本思路
①明条件：明确题目中的已知条件，分析开关、用电器在电路中的关系；
②明电路：根据条件明确电路的性质，即各电学元件串、并联关系；
③连电路：相对复杂的电路一般先画电路图，再连实物图；注意：连接实物图时一般先从电源正极出发，顺着电流的流向，先串后并，先简单后复杂，且导线不能交叉。
例5.（2022·重庆A）如图所示为一种新型“水温感应龙头”。自带水流发电电源。当水流温度低于40℃。感应开关S1闭合，只有绿灯照亮水流；当水温达40℃及以上，感应开关S2闭合，只有红灯照亮水流，以警示用水人。下列电路设计能实现该功能的是（ ）。
A. B. C. D.
例6.（2022·江苏扬州）医院入口处的扫码测温系统工作时，扫码为绿码，开关闭合；测温正常，开关闭合。只有扫码为绿码且测温正常，系统才会启动电动机打开闸门放行。下列电路设计符合要求的是（ ）。
A. B. C. D.
例7.（2022·湖南长沙 某电吹风有冷风、热风两挡，如果只发热不吹风，会因温度过高引发安全事故。以下设计的电吹风电路合理的是（ ）。
A. B. C. D.
第3节 串联和并联
双基过关
知识点一、串联和并联：
1.串联
（1）定义：电路元件逐个首尾顺次连接起来的电路，叫串联。
（2）特点：
①电路不分叉，只有一条电流路径，通过上一个元件的电流同时也完全通过下一个元件；
②各用电器之间相互影响，电路中所有用电器同时工作，一个用电器由于断开不能工作，其他用电器也不能工作；
③只需要一个开关就能控制整条电路。
（3）实物图和电路图
2.并联
（1）定义：电路元件并列（首连首，尾连尾）连起来的电路，叫并联。
（2）干路：并联电路中，所有用电器共用的那部分电路。
（3）支路：并联电路中各用电器单独使用的那部分电路。
（4）特点：
①电路分叉，电流路径至少有两条及以上，有干路支路之分，流过干路的电流分别流过各支路；
②各用电器之间互不影响，一条支路上的用电器因断开而不能工作，不影响其他支路的用电器的工作。
③开关分干路开关和支路开关，干路开关控制整条电路，支路开关只控制某条支路。
（5）实物图和电路图
基础自测：
1．下列电路中两个灯泡都能够独立工作的是（ ）
A B C D
【答案】B
【解析】（1）开关能同时控制两盏灯，电路可以是串联，也可以是并联，但是并联时开关必须接在干路上。 （2）串联电路中，电流只有一条路径，各元件相互影响，不能独立工作；并联电路中，电流有多条路径，各元件互不影响，能够独立工作。
A、当两开关同时闭合，两个灯泡同时工作；只闭合S，上面灯泡单独工作，但下面的灯泡不能单独工作，故A不符合题意；
B、当三开关同时闭合，两个灯泡同时工作；只闭合S和S1，上面灯泡单独工作；只闭合S和S2，下面灯泡单独工作，故B符合题意；
C、闭合开关S，两个灯泡同时工作，但不能让两个灯泡单独工作，故C不符合题意；
D、当两开关同时闭合，两个灯泡同时工作；只闭合S，下面灯泡单独工作，但上面的灯泡不能单独工作，故D不符合题意。
2．下列操作能使图中的小灯泡L1和L2组成串联电路的是（ ）
S1
S2
S3
L1
L2
A．闭合开关S1、S2和S3B．只闭合开关S1和S2
C．只闭合开关S2和S3D．只闭合开关S3
【答案】D
【解析】
要使灯泡L1和L2组成串联电路，应将灯L1和L2首尾相连接到电源两端，则由图可知只要闭合S3，断开S1、S2，故D 符合题意；
若闭合开关S1、S2和S3，电流不经过用电器直接从电源的正极流入电源负极，从而形成电源短路，故A不符合题意；
若只闭合开关S1和S2，灯泡L1和L2组成并联电路，故B不符合题意；
若只闭合开关S2和S3，灯L2短路，电流不经过灯L2，只有灯L1连入电路，则灯L1发光，故C不符合题意。
3．在参观人民检察院未成年人法治教育基地时，小明发现，在一处地面上有“沉迷网络”“交友不慎”两个圆形模块。用脚踩其中任何一个模块，与模块连接的电视上就会播放相应的教育短片。下列有关分析正确的是（ ）
A．两个模块相当于开关，彼此串联
B．两个模块相当于开关，彼此并联
C．两个模块相当于电源，彼此并联
D．两个模块相当于电源，彼此串联
【答案】B
【解析】根据并联电路的各用电器可以独立工作，互不影响的特点进行分析。
由题知，脚踩其中任何一个模块，与模块连接的电视上就会播放相应的教育短片，其中两个模块相当于两个开关，与模块相连的电视能够独立工作，所以两个模块是并联的，故B正确。
4.如图所示，开关S闭合时，灯泡L1与灯泡L2组成并联电路的是（ ）
A. B.
C. D.
【答案】C
【解析】
【详解】A．图中电流只有一条路径，依次经过这两个灯，因此两个灯泡串联电路，故A不符合题意；
B．图中开关断开时，两灯组成串联电路，开关闭合时，灯L2被短路，故B不符合题意；
C．图中开关闭合时，电流有两条路径，分别经过这两个灯，是并联电路，故C符合题意；
D．图中开关闭合时，灯泡L2被短路，只有L1的简单电路，故D不符合题意．
故选C．
知识点二、连接串联电路和并联电路
1.连接串联电路的方法
（1）按照电源正极到负极的顺序，将电路中的各元件逐个顺次的连接起来，中间不分支；
（2）开关的控制作用：控制电路上的所有用电器；开关位置改变，其控制作用不变。
2.连接并联电路的方法：
（1）方法（一）：“先干后支”法。即先将一个用电器（包括单独控制该用电器的开关）与电源的正极和负极连接起来，再找出两个分支点所在的位置，将并联的其他用电器（含控制它的开关）接在两个分支点之间。
（2）方法（二）：“先支后干”法。先将两个或几个用电器的两端相连（如用电器有开关控制，则将开关与用电器作为整体来看），再将两端相连的支点分别与电源的正极和负极相连。
（3）开关的控制作用：干路上的开关控制整条电路，各支路开关只控制所在支路。
基础自测
5.图所示是一个简化了的玩具警车电路图｡若只让电动机M工作，应（ ）
A. 只闭合S1B. 只闭合S2C. S1､S2都闭合D. S1､S2都断开
【答案】A
【解析】
【详解】由电路图知，若只让电动机工作，则需闭合开关，断开开关。
故选A。
6.现代社会倡导文明出行，经过交通路口要遵守，“红灯停，绿灯行，黄灯等”的规则，某学习小组的4名同学观察十字路口的交通信号灯后，发现红灯，绿灯，黄灯可以独立工作，他们分别设计了如图所示的电路图，其中正确的是
A. B.
C. D.
【答案】A
【解析】
【分析】
根据“要求红、绿、黄灯可独立发光”可知三灯泡的连接方式，然后得出答案．
【详解】由并联电路中各支路独立工作、互不影响可知，要使红、绿、黄灯可独立发光，应采用三灯泡并联的连接方式，其三灯泡各有一个开关控制，选项中A正确，BCD错误．
故选A．
7.下列图中，是电冰箱内的照明灯，M是压缩机，能正确表示电冰箱简化电路图的是（ ）
A. B.
C. D.
【答案】A
【解析】
【详解】照明灯和压缩机都能独立工作，且互不影响，所以照明灯和压缩机是并联，且都有各自的控制开关，结合各选项电路图可知，只有A正确，BCD错误。
故选A。
8．请用笔画线代替导线，在图中将两个灯泡、开关连成串联电路。
【答案】
【解析】
分析 由题干可知，开关控制整个电路，两灯泡串联，根据电流流向法，从电源的正极依次连接各开关S、两个灯泡最后回到负极即可．
解答 解：图中已经连接了部分电路，然后将开关左端接线柱与右侧灯泡右端接线柱相连，将左侧灯泡右端接线柱与右侧灯泡左端接线柱相连，如下所示：
【点评】 本题考查了根据电路图连接实物图的方法，一般都是采用电流流向法，先串后并的原则进行连接．
知识点三、生活中的串、并联电路
1.生活中的串联电路：装饰店铺、节日用的小彩灯等。
2.生活中的并联电路：街上的路灯、家用电器、教室里的灯等。
基础自测
9．现在许多宾馆都利用房卡取电，如图所示。只有把房卡插入槽中，房间内的用电器才能使用。房卡的作用相当于家庭电路中的 ，房间里各用电器之间是 联的。
【答案】总开关（开关）；并
【解析】（1）房卡可以控制用电器的工作，不插入插槽中，所有房间内的用电器都不工作，所以房卡相当家庭电路干路上的总开关（开关）；
（2）房间里各用电器之间工作情况是互不影响，所以各用电器之间是并联。
10．如图所示为正在工作的电热蚊香器。蚊香器工作时将电能转化为 ，工作一段时间后我们会闻到香味，这是一种 现象。三个插座间的连接方式属于 （填“串联”或“并联”）。
【答案】内能；扩散；并联
【解析】电热蚊香器工作时是将电能转化为内能；
在房间里我们会闻到香味，是分子运动的结果，属于扩散现象；
插座是为经常更换位置的用电器供电的，各用电器工作时互不影响，所以各插座间需要并联。
11．如图是我国研制的096战略核潜艇。该艇浸没时排开水的质量为16000吨，最大下潜深度可达600米，位居世界第一。当096艇悬浮待命时，受到的浮力为 N，600米深度海水的压强为 Pa．为保证战略核武库的安全，发射装置需要艇长、副艇长和武器操控官都按下各自的开关才能开启，这三个开关之间应该是 （填“串联”或“并联”）的。（不考虑海水密度的变化，ρ海水取10×103kg/m3，g取10N/kg）
【答案】1.6×108；6×106；串联
【解析】（1）满载排水量16000t，即m排＝16000t＝1.6×107kg；
当096艇悬浮待命时，根据阿基米德原理可得受到的浮力：
F浮＝G排＝m排g＝1.6×107kg×10N/kg＝1.6×108N。
（2）600米深度海水的压强：
p＝ρgh＝1.0×103kg/m3×10N/kg×600m＝6×106Pa；
（3）由于艇长、副艇长和武器操控官都按下各自的开关才能开启发射装置，说明艇长、副艇长和武器操控官的开关都闭合时，才能开启发射装置，所以它们是串联连接的。
考点突破
考点1.串、并联电路
方法：判断电路连接方式的思路
从电源的正极出发，沿电流的路径“走”上一圈，回到电源的负极：（1）路径没有“分岔”，电路为串联电路；（2）电路有“分岔”，电路为并联电路。
例1.（2022·江苏连云港）如图所示，灯泡、串联的电路是（ ）。
A. B. C. D.
【答案】B。
【解析】ACD．闭合开关后，两灯的两端分别连在一起，然后接到电路中，两灯并联，故ACD不符合题意；
B．闭合开关后，两灯依次相连，然后接到电路中，两灯串联，故B符合题意。故选B。
例2.（2022·枣庄）疫情期间，各个单位都加强了门卫保安工作｡凡是内部车辆均可通过感应，自动打开门禁系统进入；外来车辆，司机需要经过测温､核查､登记后，由保安人员手动控制，开门进人由此可知，该门禁系统的控制电路可能是
A. B. C. D.
【答案】A
【解析】
【详解】小区内部车辆门禁系统可以自动识别将门打开，外部车辆需要门卫人员按动按钮才能将门打开，若将门禁系统看做一个自动开关，按钮看做一个手动开关，则两个开关单独都能打开大门，即两开关并联后再与电动机串联，只有A正确。故选A。
例3.（2022·四川成都） 实验小组的同学连接了四个电路（如图）来探究开关的控制作用，下列判断正确的是（ ）。
A. 甲电路中，开关S只控制L1B. 乙电路中，闭合开关S，两灯都亮
C. 丙电路中，闭合开关S，L1亮，L2不亮D. 丁电路中，断开开关S，L1不亮，L2亮
【答案】D。
【解析】A．由图可知，此时两灯串联，故开关S可以同时控制L1和L2，故A错误；
B．由图可知，闭合开关后，灯泡L1将被短路，不会发光，故B错误；
C．由图可知，闭合开关后，电流从电源的正极直接流回电源的负极，两灯均被短路，均不亮，故C错误；
D．由图可知，断开开关S后，此时只有L2接入电路，故L1不亮，L2亮，故D正确。故选D。
考点2.生活中的串、并联电路
方法：生活中的绝大多数电路为并联电路，只有少量装饰用的彩灯为串联电路。
例4.（2022·恩施）小明断开客厅的灯后，到书房去闭合书房的灯进行学习，这两盏灯的连接方式（ ）
A. 一定并联B. 一定串联
C. 可能串联D. 无法判断
【答案】A
【解析】
【详解】串联开关控制整个电路，而并联开关只控制所在支路的电路。小明断开客厅的灯后，到书房去闭合书房的灯进行学习，证明两个开关各控制各自支路的线路，才能相互不影响，故A符合题意。
故选A。
考点3.串、并联电路的设计
方法：（1）解决设计电路问题最高效的方法
明确电路设计的要求：
①开关的连接方式：弄清开关所在的电路是串联，还是并联；弄清开关是控制干路还是支路；
②用电器的连接方式：用电器不同时工作，一般为并联电路；用电器同时工作，可能为串联电路，也可能是并联电路。
根据要求画出电路图，并验证电路图是否正确。
（2）按实际需求设计电路的基本思路
①明条件：明确题目中的已知条件，分析开关、用电器在电路中的关系；
②明电路：根据条件明确电路的性质，即各电学元件串、并联关系；
③连电路：相对复杂的电路一般先画电路图，再连实物图；注意：连接实物图时一般先从电源正极出发，顺着电流的流向，先串后并，先简单后复杂，且导线不能交叉。
例5.（2022·重庆A）如图所示为一种新型“水温感应龙头”。自带水流发电电源。当水流温度低于40℃。感应开关S1闭合，只有绿灯照亮水流；当水温达40℃及以上，感应开关S2闭合，只有红灯照亮水流，以警示用水人。下列电路设计能实现该功能的是（ ）。
A. B. C. D.
【答案】B
【解析】感应开关S1闭合，只有绿灯照亮水流，说明开关S1与绿灯串联；感应开关S2闭合，只有红灯照亮水流，说明开关S2与红灯串联。且红灯和绿灯工作时互不影响，则红灯和绿灯并联。符合以上要求的电路连接方式只有B图，故B符合题意，ACD不符合题意。故选B。
例6.（2022·江苏扬州）医院入口处的扫码测温系统工作时，扫码为绿码，开关闭合；测温正常，开关闭合。只有扫码为绿码且测温正常，系统才会启动电动机打开闸门放行。下列电路设计符合要求的是（ ）。
A. B. C. D.
【答案】D。
【解析】A．只要扫码为绿码，开关闭合或者测温正常，开关闭合，电动机就会工作，故A不符合题意；
B．若测温正常，开关闭合，电动机就工作，故B不符合题意；
C．若扫码为绿码，开关闭合，电功机就工作了，故C不符合题意；
D．只有扫码为绿码，开关闭合，且测温正常，开关闭合，电动机才会工作，故D符合题意。故选D。
例7.（2022·湖南长沙 某电吹风有冷风、热风两挡，如果只发热不吹风，会因温度过高引发安全事故。以下设计的电吹风电路合理的是（ ）。
A. B. C. D.
【答案】D。
【解析】A．若开关闭合，只有热风，故A不符合题意；
B．若开关闭合，电动机和加热电阻一起工作，只有热风，故B不符合题意；
C．若开关不闭合，只加热，不吹风，会因温度过高引发安全事故，故C符合题意；
D．若开关S闭合，只吹冷风，再闭合S1，则吹热风，故D符合题意。故选D。
相关试卷
人教版（2024）九年级全册第5节 磁生电练习： 这是一份人教版（2024）九年级全册<a href="/wl/tb_c83805_t7/?tag_id=28" target="_blank">第5节 磁生电练习</a>，共25页。试卷主要包含了电磁感应，发电机等内容，欢迎下载使用。
物理人教版（2024）第4节 变阻器课时练习： 这是一份物理人教版（2024）<a href="/wl/tb_c83769_t7/?tag_id=28" target="_blank">第4节 变阻器课时练习</a>，共27页。试卷主要包含了变阻器，练习使用滑动变阻器，变阻器的应用等内容，欢迎下载使用。
物理人教版（2024）第3节 电阻课堂检测： 这是一份物理人教版（2024）<a href="/wl/tb_c83766_t7/?tag_id=28" target="_blank">第3节 电阻课堂检测</a>，共21页。试卷主要包含了电阻，影响电阻大小的因素等内容，欢迎下载使用。
