    物理九年级上册14.2 探究欧姆定律习题

    展开
    这是一份物理九年级上册14.2 探究欧姆定律习题,文件包含沪粤版九年级物理上册同步精品课堂142探究欧姆定律原卷版docx、沪粤版九年级物理上册同步精品课堂142探究欧姆定律解析版docx等2份试卷配套教学资源,其中试卷共28页, 欢迎下载使用。

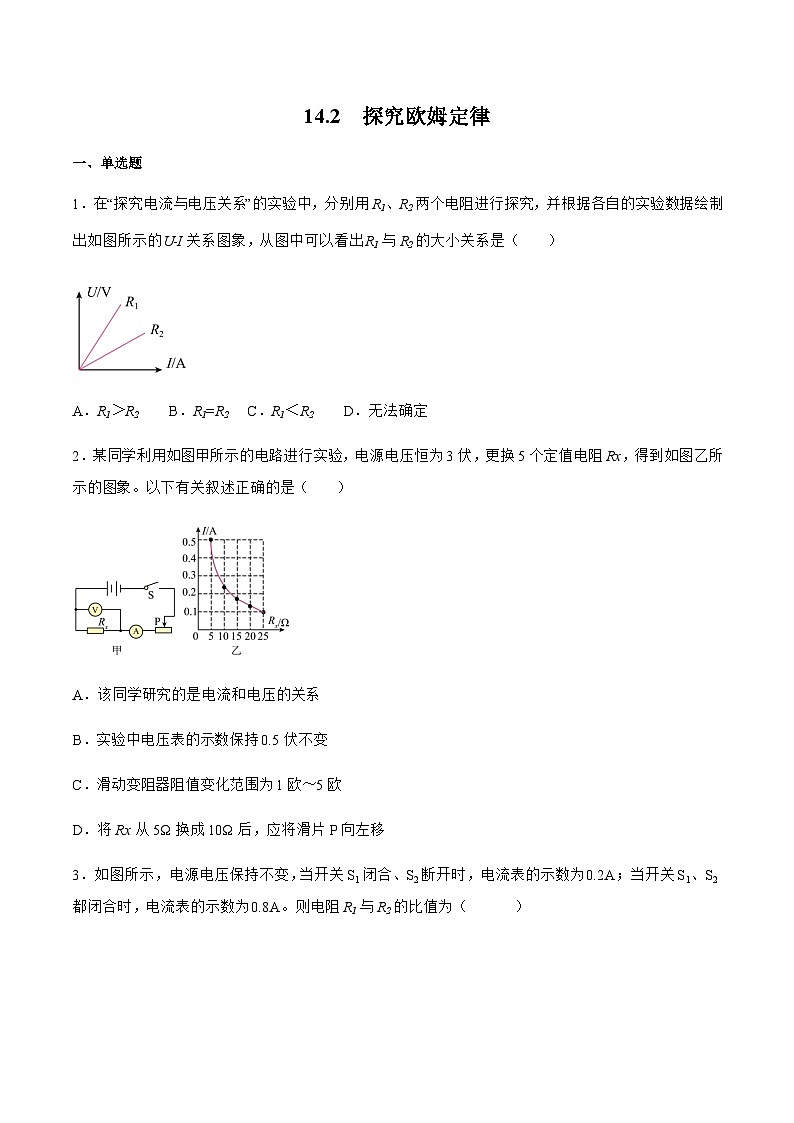

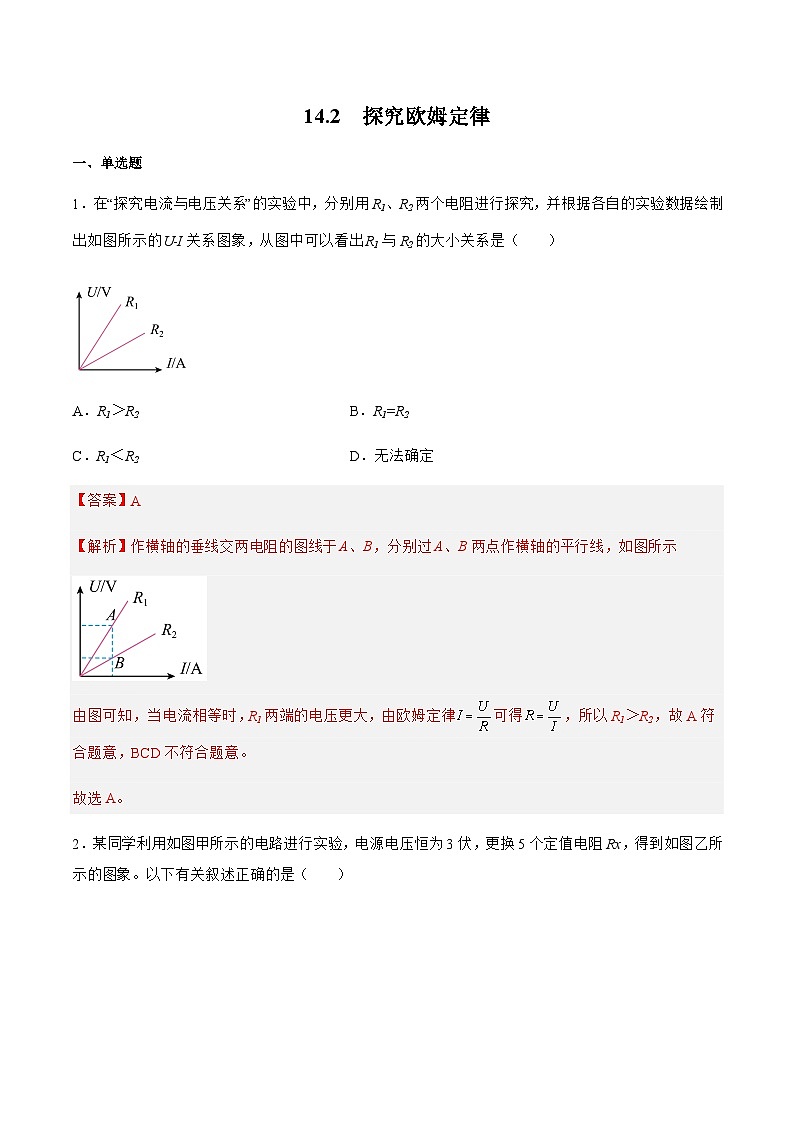

    1.在“探究电流与电压关系”的实验中,分别用R1、R2两个电阻进行探究,并根据各自的实验数据绘制出如图所示的U﹣I关系图象,从图中可以看出R1与R2的大小关系是( )
    A.R1>R2 B.R1=R2 C.R1<R2 D.无法确定
    2.某同学利用如图甲所示的电路进行实验,电源电压恒为3伏,更换5个定值电阻Rx,得到如图乙所示的图象。以下有关叙述正确的是( )
    A.该同学研究的是电流和电压的关系
    B.实验中电压表的示数保持0.5伏不变
    C.滑动变阻器阻值变化范围为1欧~5欧
    D.将Rx从5Ω换成10Ω后,应将滑片P向左移

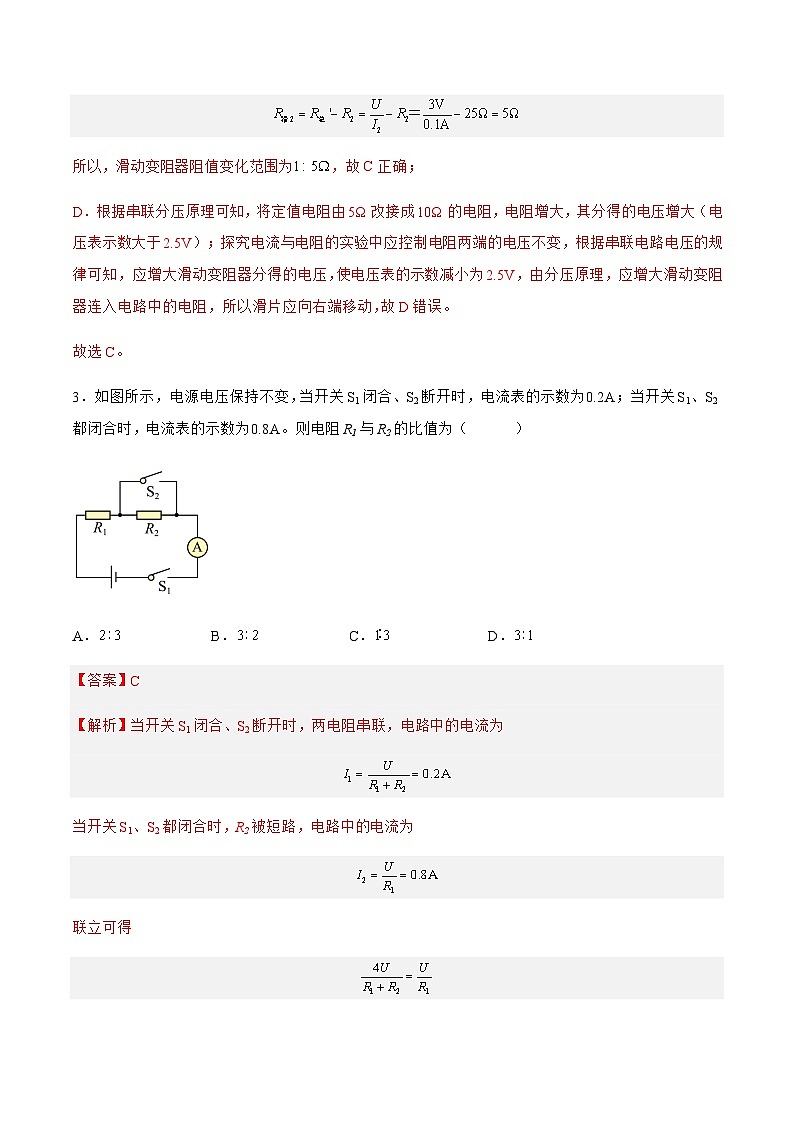

    3.如图所示,电源电压保持不变,当开关S1闭合、S2断开时,电流表的示数为0.2A;当开关S1、S2都闭合时,电流表的示数为0.8A。则电阻R1与R2的比值为( )
    A.B.C.D.

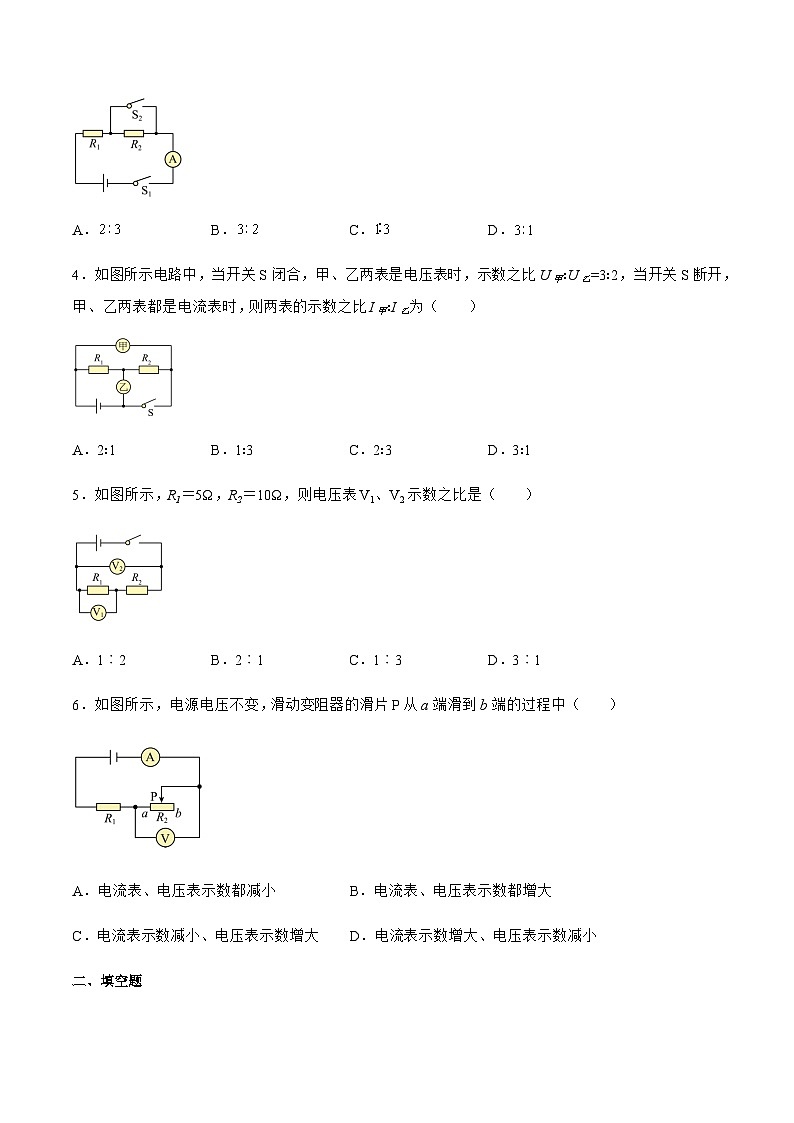

    4.如图所示电路中,当开关S闭合,甲、乙两表是电压表时,示数之比U甲∶U乙=3∶2,当开关S断开,甲、乙两表都是电流表时,则两表的示数之比I甲∶I乙为( )
    A.2∶1B.1∶3C.2∶3D.3∶1
    5.如图所示,R1=5Ω,R2=10Ω,则电压表V1、V2示数之比是( )
    A.1︰2B.2︰1C.1︰3D.3︰1
    6.如图所示,电源电压不变,滑动变阻器的滑片P从a端滑到b端的过程中( )
    A.电流表、电压表示数都减小B.电流表、电压表示数都增大
    C.电流表示数减小、电压表示数增大D.电流表示数增大、电压表示数减小
    二、填空题

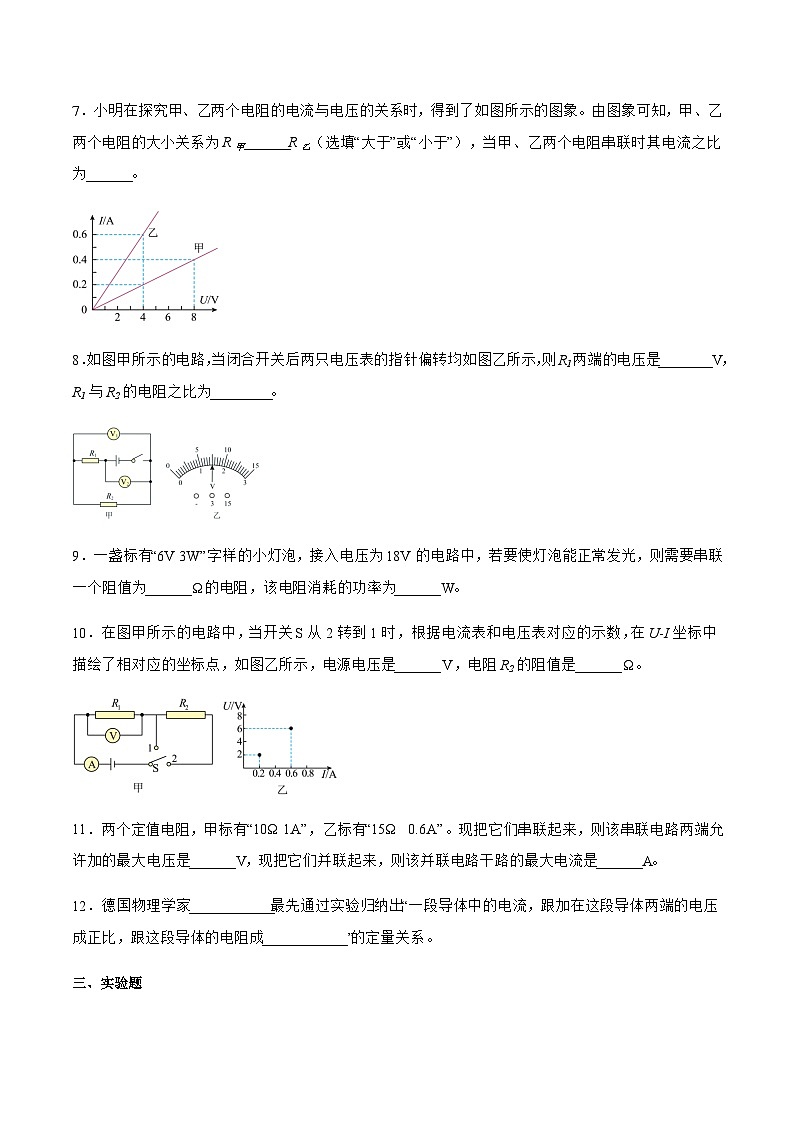

    7.小明在探究甲、乙两个电阻的电流与电压的关系时,得到了如图所示的图象。由图象可知,甲、乙两个电阻的大小关系为R甲______R乙(选填“大于”或“小于”),当甲、乙两个电阻串联时其电流之比为______。
    8.如图甲所示的电路,当闭合开关后两只电压表的指针偏转均如图乙所示,则R1两端的电压是_______V,R1与R2的电阻之比为________。
    9.一盏标有“6V 3W”字样的小灯泡,接入电压为18V的电路中,若要使灯泡能正常发光,则需要串联一个阻值为______Ω的电阻,该电阻消耗的功率为______W。
    10.在图甲所示的电路中,当开关S从2转到1时,根据电流表和电压表对应的示数,在U-I坐标中描绘了相对应的坐标点,如图乙所示,电源电压是______ V,电阻R2的阻值是______ Ω。
    11.两个定值电阻,甲标有“10Ω 1A”,乙标有“15Ω 0.6A”。现把它们串联起来,则该串联电路两端允许加的最大电压是______V,现把它们并联起来,则该并联电路干路的最大电流是______A。
    12.德国物理学家___________最先通过实验归纳出“一段导体中的电流,跟加在这段导体两端的电压成正比,跟这段导体的电阻成___________”的定量关系。
    三、实验题
    13.在“探究电流与电阻关系”的实验中,电源电压为不变,小明把定值电阻、电流表、电压表、滑动变阻器、开关和电源连接成了图示的电路,正准备闭合开关时,旁边的小军急忙拦住他,说接线错了。请你检查一下电路,错在哪里?小明发现只要改接一根导线就可以.
    (1)请把接错的那一根导线找出来,打上“×”,再画线把它改到正确的位置上______,并画出改正后的电路图。______

    (2)下表是实验数据,若进行第3次实验时,将定值电阻R的阻值由20Ω换为30Ω接入电路中后,没有调节滑动变阻器的滑片P就直接读出电流表的示数,则此时电流表的示数可能是______;
    A.0.30A B.0.24A C.0.2A D.0.14A
    (3)根据实验数据,可得出结论:当电压一定时,电流与电阻成______。
    14.在“探究电流与电阻的关系”实验中:
    【进行实验与收集证据】
    (1)如图甲所示,请你用笔画线代替导线,将图中电路连接完整(请勿更改原有导线,导线不得交叉),要求:当滑动变阻器的滑片P向左移动时,电路中的电流变大;( )
    (2)闭合开关后,调节滑动变阻器滑片,发现电流表无示数,电压表有示数且接近电源电压,其原因可能是___________,接下来的规范操作应是___________;
    (3)实验过程中,将5 Ω的电阻接入电路中,闭合开关,调节滑动变阻器滑片P至适当位置,此时电流表示数如图乙所示。将5 Ω的电阻更换为10 Ω的电阻,闭合开关,应将滑动变阻器的滑片P向_______(选填“左”或“右”)端移动,使电压表示数为_______V。当把30 Ω的定值电阻接入电路中时,小明无论怎样移动滑片都无法使电压表示数调到控制值,说明选择的滑动变阻器最大阻值________(选填“过大”或“过小”)。
    (4)根据实验数据绘制出如图丙所示的图像;
    【分析论证】通过图像可以得到的结论是:电压一定时,通过导体的电流与导体的电阻成___________。
    15.(1)探究“通过导体的电流与它两端电压关系”的实验中,在小灯泡和定值电阻中应选用______作为实验器材,理由是______;为了得到普遍规律应该进行的操作是______。接着如图采用6V蓄电池、最大阻值为50Ω的滑动变阻器、电流表和电压表等器材进行实验:
    (2)在研究电流与电压的关系实验时,一般是连接同一电阻R1,通过适当______来改变R1两端的电压。
    (3)在研究电流与电阻的关系实验时,当用10Ω的电阻连接在电路AB间测得电压为2V后,断开开关,用20Ω的电阻替换AB间的R1,然后闭合开关,应将滑片向______ (填a/b)端移动,直到看到______时,才能读出所需电流表的示数。
    四、计算题
    16.如图所示电路,电源电压保持不变,已知定值电阻R2的阻值为10Ω滑动变阻器R3上标有“30Ω 1A”字样。当滑动变阻器R3的滑片Р调到最左端,闭合开关S1、S2时,电压表的示数为3V,电流表的示数为0.5A。求:
    (1)定值电阻R1的阻值是多少?
    (2)只闭合开关S1,滑动变阻器R3的滑片Р调到最右端时,电压表的示数是多少?
    (3)只闭合开关S2,电路中最大电流是多少?
    17.在如图甲所示的电路中,电源电压6V保持不变,滑动变阻器标有“201A”字样,闭合开关S后,电压表的示数为2V,电流表的示数为0.2A。求:
    (1)定值电阻的阻值。(2)滑动变阻器的电功率。(3)将和按图乙所示的电路连接,电源电压不变并闭合开关S,求图甲电路的最小电流与图乙电路干路中的最大电流的比值(需确保各电路元件安全)。
    18.如图所示的电路中,电源电压18V不变,灯泡L1的电阻是20Ω,L2的电阻是5Ω。求:
    (1)电路的总电阻;(2)电路中的电流。(3)L2两端的电压。
    实验序号
    1
    2
    3
    4
    5
    R/Ω
    10
    20
    30
    40
    50
    I/A
    0.60
    0.30
    0.15
    0.12
