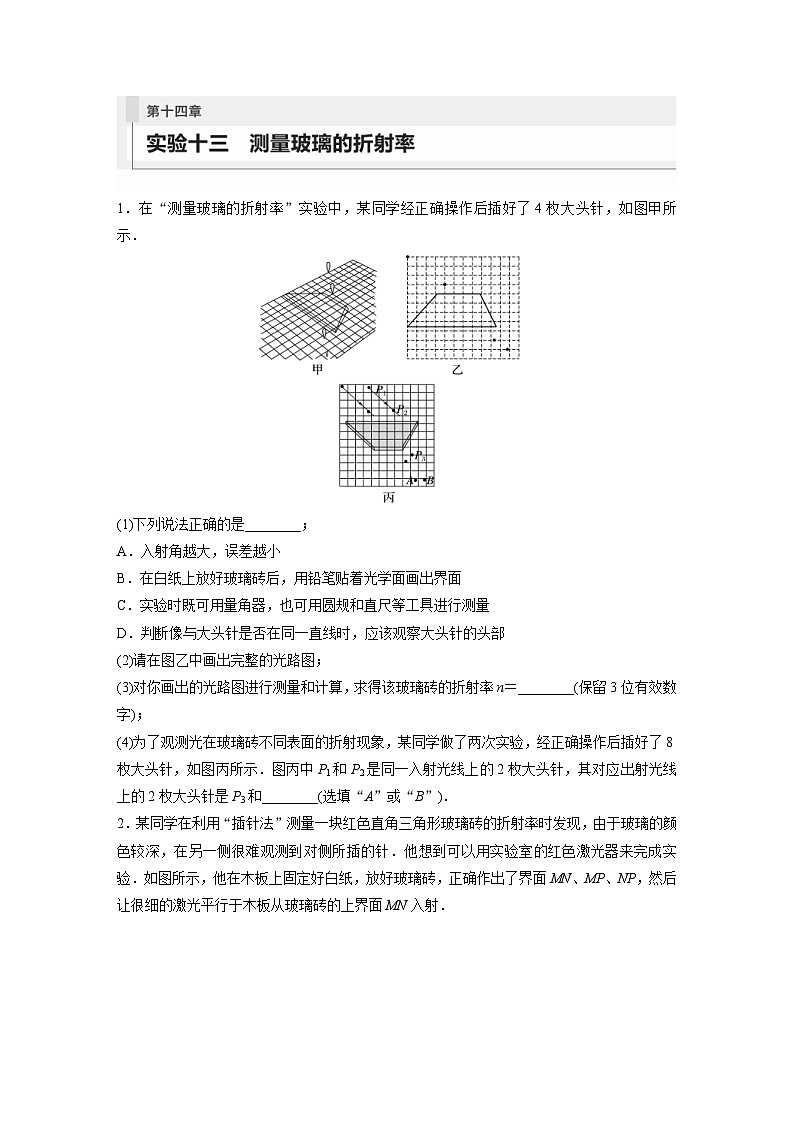

新高考物理一轮复习巩固练习第14章 实验13　测量玻璃的折射率（含详解）

这是一份新高考物理一轮复习巩固练习第14章 实验13　测量玻璃的折射率（含详解），共3页。


(1)下列说法正确的是________；
A．入射角越大，误差越小
B．在白纸上放好玻璃砖后，用铅笔贴着光学面画出界面
C．实验时既可用量角器，也可用圆规和直尺等工具进行测量
D．判断像与大头针是否在同一直线时，应该观察大头针的头部
(2)请在图乙中画出完整的光路图；
(3)对你画出的光路图进行测量和计算，求得该玻璃砖的折射率n＝________(保留3位有效数字)；
(4)为了观测光在玻璃砖不同表面的折射现象，某同学做了两次实验，经正确操作后插好了8枚大头针，如图丙所示．图丙中P1和P2是同一入射光线上的2枚大头针，其对应出射光线上的2枚大头针是P3和________(选填“A”或“B”)．
2．某同学在利用“插针法”测量一块红色直角三角形玻璃砖的折射率时发现，由于玻璃的颜色较深，在另一侧很难观测到对侧所插的针．他想到可以用实验室的红色激光器来完成实验．如图所示，他在木板上固定好白纸，放好玻璃砖，正确作出了界面MN、MP、NP，然后让很细的激光平行于木板从玻璃砖的上界面MN入射．
(1)由于激光很强，不能用眼睛直接观测，该同学通过在木板上插入被激光照亮的针来确定激光光路，正确的插针顺序应是________．
A．P1、P2、P3、P4 B．P4、P3、P2、P1
C．P1、P2、P4、P3 D．P4、P3、P1、P2
(2)若P1P2与MN垂直，用量角器量得图中的θ1＝60°，θ2＝30°，则玻璃的折射率为________．
A.eq \r(3) B.eq \f(\r(3),3) C.eq \f(2\r(3),3) D.eq \f(\r(3),2)
(3)若激光器正常发光，平行木板从玻璃砖NP界面垂直射入玻璃砖，如图中虚线箭头所示．该同学发现在MP一侧始终找不到出射光线，则原因是______________；该同学在MP一侧没有找到出射光线，但在MN一侧找到了出射光线，他依然用被激光照亮的针确定了激光在MN一侧的出射光线和NP一侧的入射光线，则测量后他__________(选填“能”或“不能”)计算出玻璃的折射率．
3.某小组用“插针法”测平行玻璃砖的折射率，如图已确定好入射方向，AO与玻璃砖界面aa′的夹角为α，插了两枚大头针P1和P2,1、2、3、4分别是四条直线．
(1)在bb′侧调整观察视线，另两枚大头针P3和P4可能插在____线上(选填“1”“2”“3”或“4”)；
(2)实验中画出入射点与出射点的连线，并测得连线与玻璃砖界面aa′的夹角为β，则玻璃砖的折射率n＝________；
(3)若描出玻璃砖两边界线aa′、bb′后，不小心将玻璃砖沿OA方向平移了一些再进行实验，则折射率的测量值将__________(选填“偏大”“不变”或“偏小”)．
4．如图所示，某同学为了测量截面为正三角形的三棱镜玻璃折射率，先在白纸上放好三棱镜，在棱镜的左侧插上两枚大头针P1和P2，然后在棱镜的右侧观察到P1的像和P2的像，当P1的像恰好被P2的像挡住时，插上大头针P3和P4，使P3挡住P1、P2的像，P4挡住P3和P1、P2的像．在纸上标出的大头针位置和三棱镜轮廓如图所示．
(1)画出对应的光路．
(2)为了测出三棱镜玻璃材料的折射率，若以AB作为分界面，需要测量的量是________和________，在图上标出它们．
(3)三棱镜玻璃材料折射率的计算公式是n＝________.
(4)若在测量过程中，放置三棱镜的位置发生了微小的平移(移至图中的虚线位置且底边仍重合)，则以AB作为分界面，三棱镜玻璃材料的折射率的测量值________(选填“大于”“小于”或“等于”)真实值．
5．小明同学为探究光的折射定律设计了如图所示的实验装置，在玻璃水槽中竖直放置的光屏由E和F两个半圆形光屏组成，其竖直方向的直径NOM为两半圆屏的分界线，其中半圆形光屏F可绕直径NOM在水平方向折转．
(1)实验时，先让光屏E、F位于同一平面内，一束激光贴着光屏E沿半径方向从空气斜射入水中，在光屏F上________(选填“能”或“不能”)看到折射后的光束；小明将光屏F沿逆时针(俯视)方向折转一定角度后，则在光屏F上________(选填“能”或“不能”)看到折射光线，这说明折射光线和入射光线________(选填“在”或“不在”)同一平面内；
(2)小明探究光从水射向空气时，折射角与入射角的关系，测得的数据如下表所示．由表中数据可知，光从水斜射入空气中时，折射角________(选填“大于”“等于”或“小于”)入射角．
入射角
22°
32°
41°
折射角
30°
45°
60°
