浙教版八年级上册科学讲练课堂八年级电学专题1-欧姆定律(练习)(原卷版+解析)
展开
这是一份浙教版八年级上册科学讲练课堂八年级电学专题1-欧姆定律(练习)(原卷版+解析)，共37页。

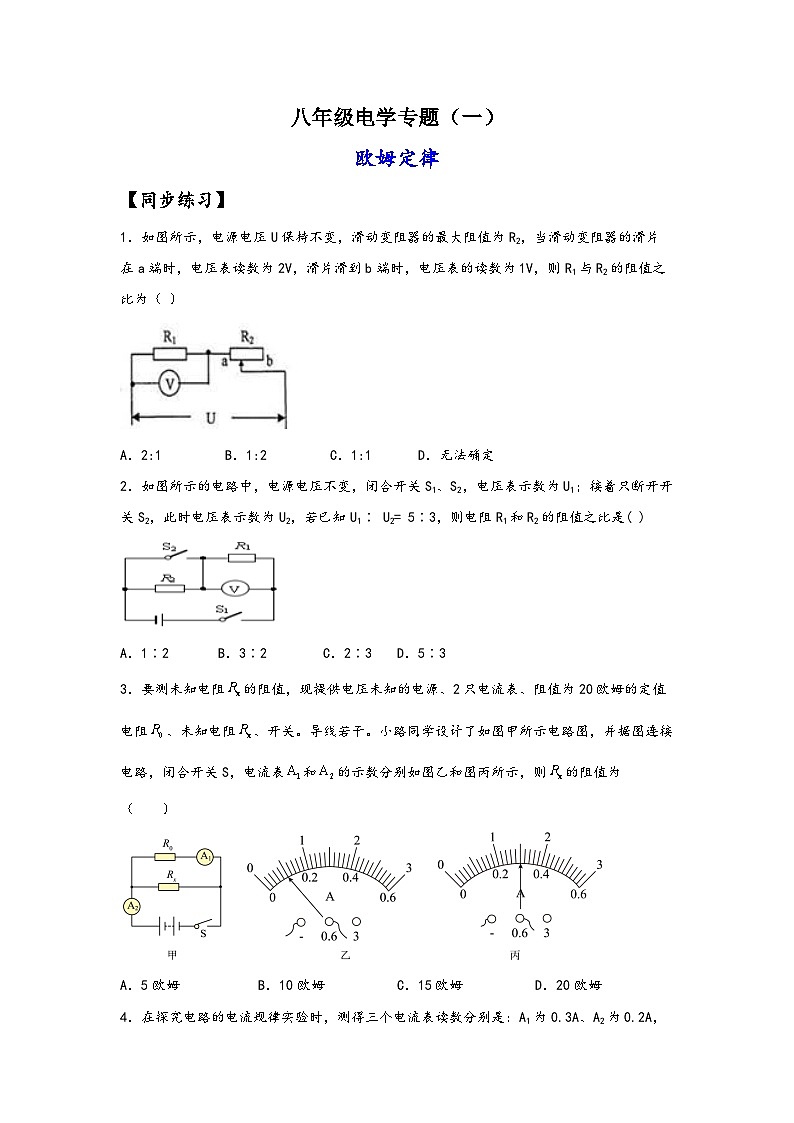

八年级电学专题（一）欧姆定律【同步练习】1．如图所示，电源电压U保持不变，滑动变阻器的最大阻值为R2，当滑动变阻器的滑片在a端时，电压表读数为2V，滑片滑到b端时，电压表的读数为1V，则R1与R2的阻值之比为（ ）A．2:1 B．1:2 C．1:1 D．无法确定2．如图所示的电路中，电源电压不变，闭合开关S1、S2，电压表示数为U1；接着只断开开关S2，此时电压表示数为U2，若已知U1∶ U2= 5∶3，则电阻R1和R2的阻值之比是( )A．1∶2 B．3∶2 C．2∶3 D．5∶33．要测未知电阻的阻值，现提供电压未知的电源、2只电流表、阻值为20欧姆的定值电阻、未知电阻、开关。导线若干。小路同学设计了如图甲所示电路图，并据图连接电路，闭合开关S，电流表和的示数分别如图乙和图丙所示，则的阻值为（ ）A．5欧姆 B．10欧姆 C．15欧姆 D．20欧姆4．在探究电路的电流规律实验时，测得三个电流表读数分别是：A1为0.3A、A2为0.2A，A3为0.5A，已知R1=R2
八年级电学专题（一）欧姆定律【同步练习】1．如图所示，电源电压U保持不变，滑动变阻器的最大阻值为R2，当滑动变阻器的滑片在a端时，电压表读数为2V，滑片滑到b端时，电压表的读数为1V，则R1与R2的阻值之比为（ ）A．2:1 B．1:2 C．1:1 D．无法确定2．如图所示的电路中，电源电压不变，闭合开关S1、S2，电压表示数为U1；接着只断开开关S2，此时电压表示数为U2，若已知U1∶ U2= 5∶3，则电阻R1和R2的阻值之比是( )A．1∶2 B．3∶2 C．2∶3 D．5∶33．要测未知电阻的阻值，现提供电压未知的电源、2只电流表、阻值为20欧姆的定值电阻、未知电阻、开关。导线若干。小路同学设计了如图甲所示电路图，并据图连接电路，闭合开关S，电流表和的示数分别如图乙和图丙所示，则的阻值为（ ）A．5欧姆 B．10欧姆 C．15欧姆 D．20欧姆4．在探究电路的电流规律实验时，测得三个电流表读数分别是：A1为0.3A、A2为0.2A，A3为0.5A，已知R1=R2
