鲁教版（五四学制）（2024）九年级上册第三节 电阻课时作业

这是一份鲁教版（五四学制）（2024）九年级上册第三节 电阻课时作业，共2页。试卷主要包含了单选题，多选题，填空题，解答题等内容，欢迎下载使用。

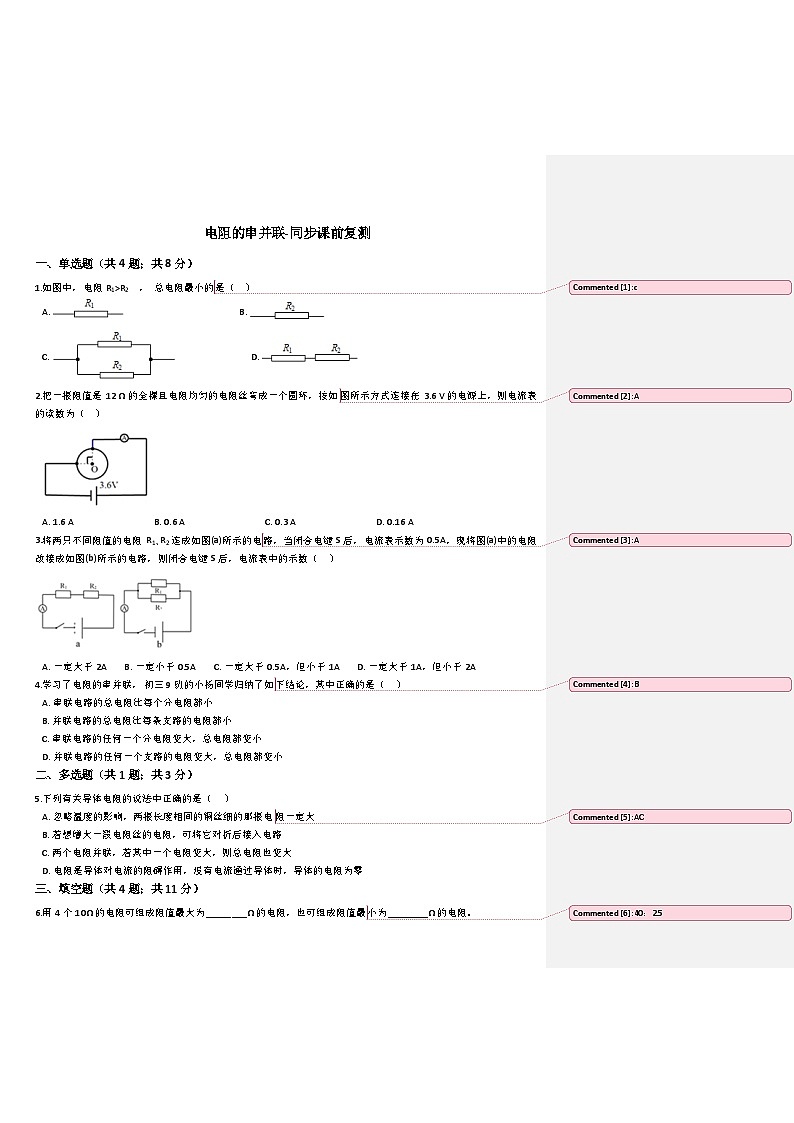

一、单选题（共4题；共8分）
1.如图中，电阻R1>R2 ， 总电阻最小的c
是（ ）
A. B.
C. D.
2.把一根阻值是12 Ω的全裸且电阻均匀的电阻丝弯成一个圆环，按如A
图所示方式连接在3.6 V的电源上，则电流表的读数为（ ）
A. 1.6 A B. 0.6 A C. 0.3 A D. 0.16 A
3.将两只不同阻值的电阻R1､R2连成如图(a)所示的电A
路，当闭合电键S后，电流表示数为0.5A，现将图(a)中的电阻改接成如图(b)所示的电路，则闭合电键S后，电流表中的示数（ ）
A. 一定大于2A B. 一定小于0.5A C. 一定大于0.5A，但小于1A D. 一定大于1A，但小于2A
4.学习了电阻的串并联，初三9班的小杨同学归纳了如B
下结论，其中正确的是（ ）
A. 串联电路的总电阻比每个分电阻都小
B. 并联电路的总电阻比每条支路的电阻都小
C. 串联电路的任何一个分电阻变大，总电阻都变小
D. 并联电路的任何一个支路的电阻变大，总电阻都变小
二、多选题（共1题；共3分）
5.下列有关导体电阻的说法中正确的是（ ）
A. 忽略温度的影响，两根长度相同的铜丝细的那根电AC
阻一定大
B. 若想增大一段电阻丝的电阻，可将它对折后接入电路
C. 两个电阻并联，若其中一个电阻变大，则总电阻也变大
D. 电阻是导体对电流的阻碍作用，没有电流通过导体时，导体的电阻为零
三、填空题（共4题；共11分）
6.用4个10Ω的电阻可组成阻值最大为________Ω的电阻，也可组成阻值最40；2.5
小为________Ω的电阻。
7.有两个电阻R1＝6Ω，R2＝12Ω，若把它们串联接在电路中，总电阻是________Ω，R1和R2两端电压之比U1：U2＝________，R1和R2的电流之比I1：I2＝________；并联在电路中时，总电阻是________Ω，R1和R2两端 18；1：2；1：1；4；1：1；2：1
电压之比U1：U2＝________，经过R1和R2的电流之比I1：I2＝________。
8.如图所示，A和B分别是两个阻值不同的电阻RA和RB的电流和电压关系图，则两个电阻阻值大小关系为RA________RB（选填“＞”、“＜”或“=”），若两个电阻并联，并联总电 ＞；III
阻的图像在区域________（选填“I”、“Ⅱ”或“III” ）。
9.如图所示，一个由镍铬合金制成的均匀圆形薄片，将直径上两个端点接入电路，其电阻是R0 ， 现将其剪成两个半圆型薄片，若将CD两点接入电路，其电阻为________R0。

四、解答题（共1题；共5分）
10.如图证明两个电阻R1与R2并联时，总电阻R 比证明：并联时 ，干路电流
带入电压，电阻
化简得
又因为
所以 ，同理： 。
故可证总电阻R比任意一个电阻R1、 都要小。
任意一个电阻R1、R2都要小。
