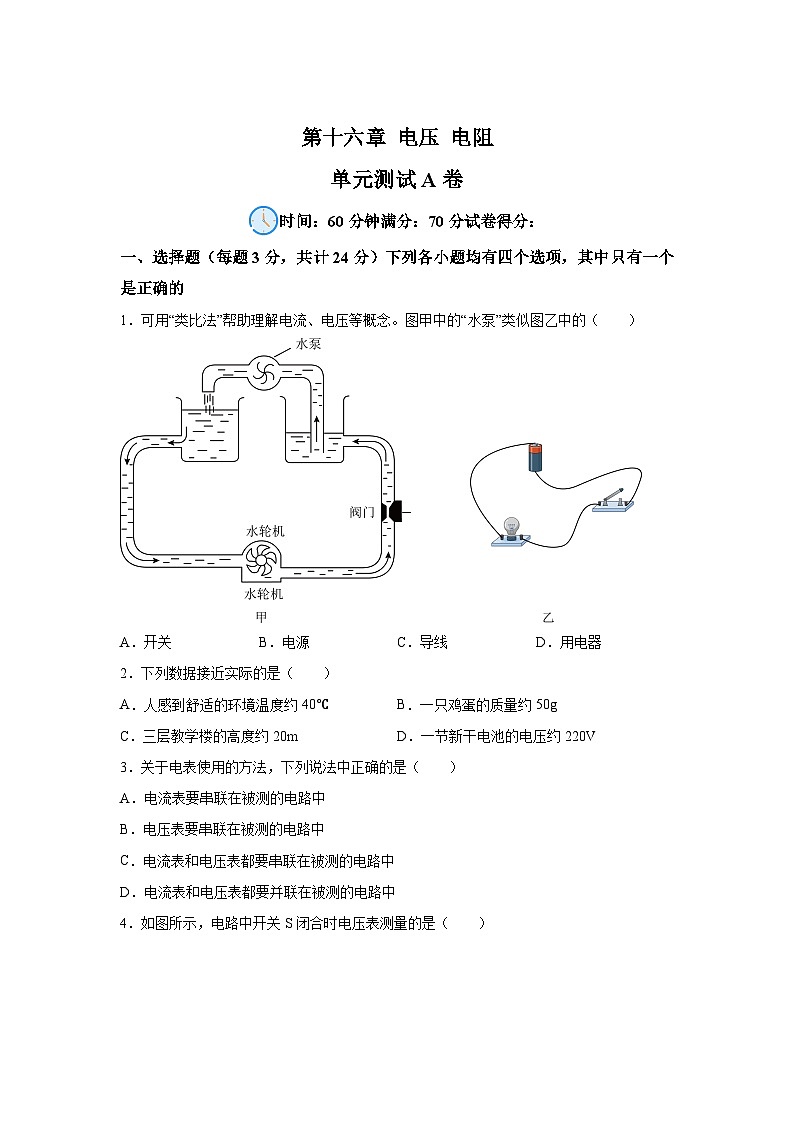

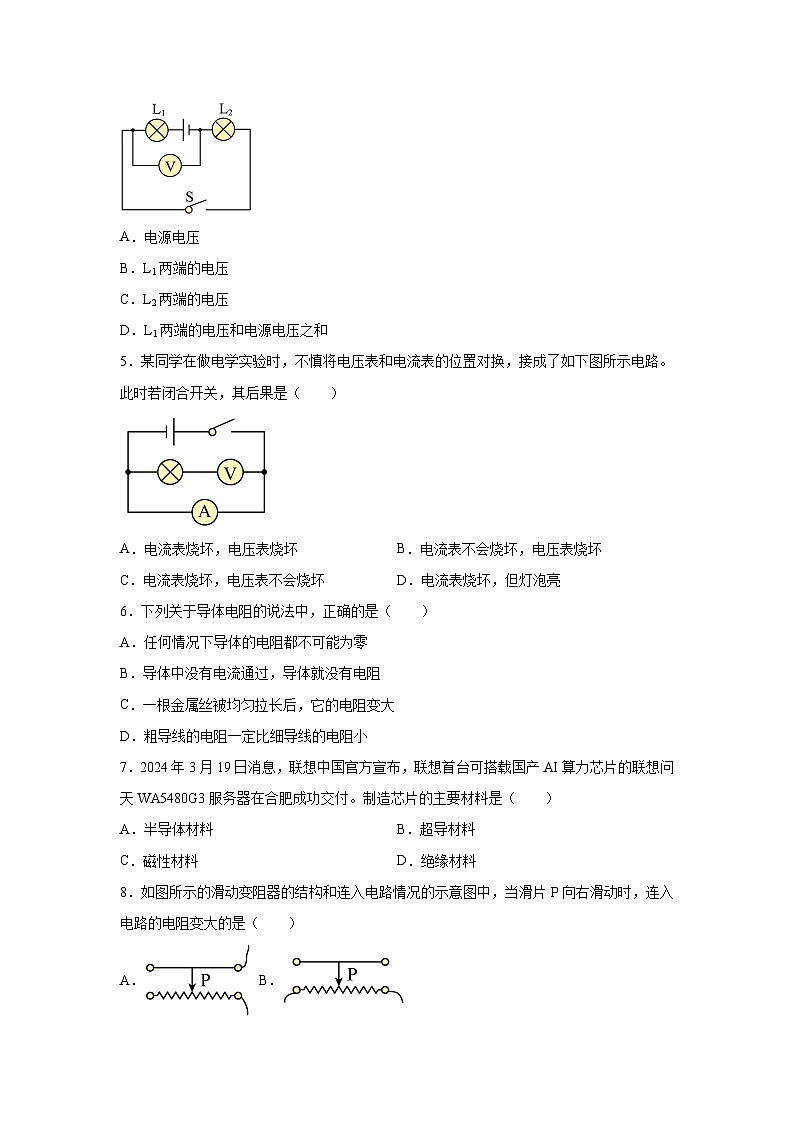

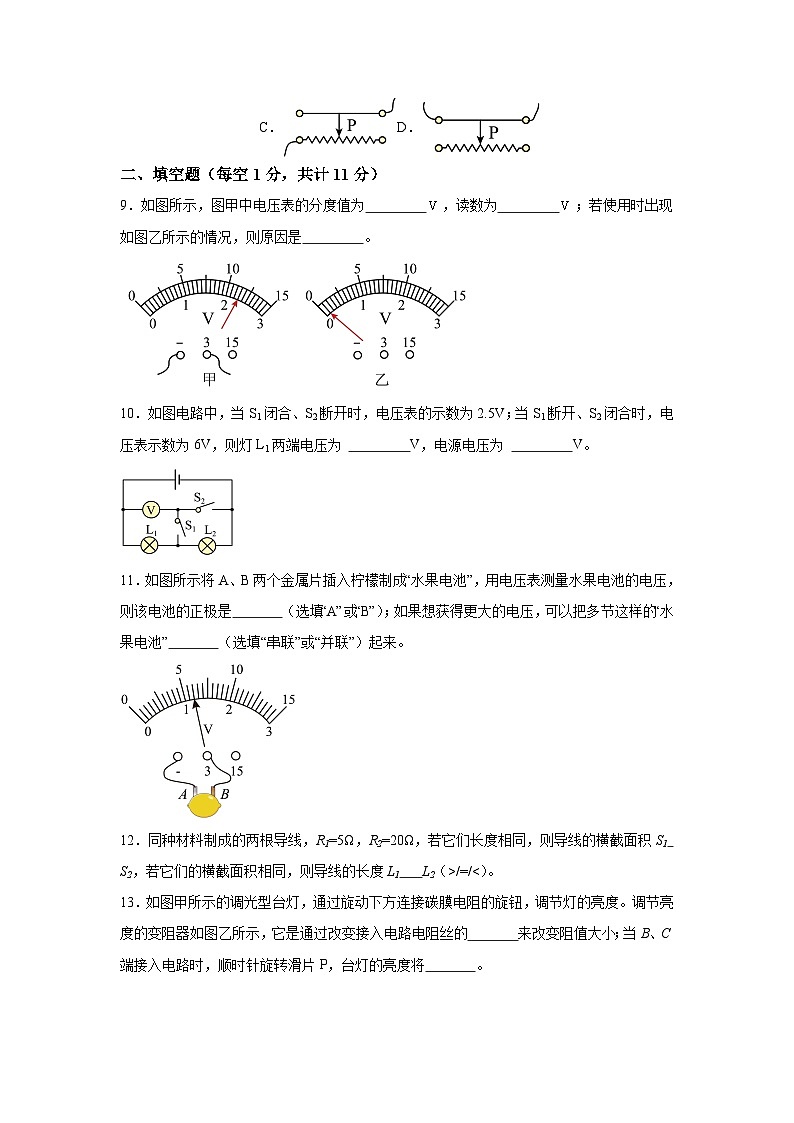

第十六章 电压 电阻 单元测试A卷时间：60分钟满分：70分试卷得分：一、选择题（每题3分，共计24分）下列各小题均有四个选项，其中只有一个是正确的1．可用“类比法”帮助理解电流、电压等概念。图甲中的“水泵”类似图乙中的（　　）A．开关 B．电源 C．导线 D．用电器2．下列数据接近实际的是（　　）A．人感到舒适的环境温度约40℃ B．一只鸡蛋的质量约50gC．三层教学楼的高度约20m D．一节新干电池的电压约220V3．关于电表使用的方法，下列说法中正确的是（　　）A．电流表要串联在被测的电路中B．电压表要串联在被测的电路中C．电流表和电压表都要串联在被测的电路中D．电流表和电压表都要并联在被测的电路中4．如图所示，电路中开关S闭合时电压表测量的是（　　）  A．电源电压B．L1两端的电压C．L2两端的电压D．L1两端的电压和电源电压之和5．某同学在做电学实验时，不慎将电压表和电流表的位置对换，接成了如下图所示电路。此时若闭合开关，其后果是（　　）A．电流表烧坏，电压表烧坏 B．电流表不会烧坏，电压表烧坏C．电流表烧坏，电压表不会烧坏 D．电流表烧坏，但灯泡亮6．下列关于导体电阻的说法中，正确的是（　　）A．任何情况下导体的电阻都不可能为零B．导体中没有电流通过，导体就没有电阻C．一根金属丝被均匀拉长后，它的电阻变大D．粗导线的电阻一定比细导线的电阻小7．2024年3月19日消息，联想中国官方宣布，联想首台可搭载国产AI算力芯片的联想问天WA5480G3服务器在合肥成功交付。制造芯片的主要材料是（　　）A．半导体材料 B．超导材料C．磁性材料 D．绝缘材料8．如图所示的滑动变阻器的结构和连入电路情况的示意图中，当滑片P向右滑动时，连入电路的电阻变大的是（　　）A． B． C． D．二、填空题（每空1分，共计11分）9．如图所示，图甲中电压表的分度值为 ，读数为 ；若使用时出现如图乙所示的情况，则原因是 。 10．如图电路中，当S1闭合、S2断开时，电压表的示数为2.5V；当S1断开、S2闭合时，电压表示数为6V，则灯L1两端电压为 V，电源电压为 V。11．如图所示将A、B两个金属片插入柠檬制成“水果电池”，用电压表测量水果电池的电压，则该电池的正极是 （选填“A”或“B”）；如果想获得更大的电压，可以把多节这样的“水果电池” （选填“串联”或“并联”）起来。  12．同种材料制成的两根导线，R1=5Ω，R2=20Ω，若它们长度相同，则导线的横截面积S1 S2，若它们的横截面积相同，则导线的长度L1 L2（>/=/<）。13．如图甲所示的调光型台灯，通过旋动下方连接碳膜电阻的旋钮，调节灯的亮度。调节亮度的变阻器如图乙所示，它是通过改变接入电路电阻丝的 来改变阻值大小；当B、C端接入电路时，顺时针旋转滑片P，台灯的亮度将 。三、作图题（共2分）14．在如图电路中，有一根导线尚未连接，请用笔画线代替导线补上。要求当滑片P向左移动时，灯L变暗。四、实验题（共20分，第15题-17题，第15题6分，第16题7分，第17题7分）15．探究串联电路中电压的规律；（1）根据图甲所示的电路图，用笔画线代替导线将图乙所示电路连接完整； （2）连接电路时，开关应处于 状态，正确连接电路后，闭合开关，若灯断路，则两端 （选填“有”或“无”）电压；（3）用电压表分别测出电压和。其中测时，电压表的示数如图丙所示，示数为 V。接着更换不同规格的灯泡并多次实验，数据记录见表；①分析表中数据，得到初步结论：串联电路两端的总电压等于各部分电路两端电压 ；②为使结论更具普遍性，小明将灯泡换成其他类型用电器并多次实验。此外，还可以 。16．如图所示是某同学用滑动变阻器改变小灯泡亮度的实验电路，并用电流表测量小灯泡的电流，用电压表测量小灯泡两端的电压。（要求滑片向右移动灯泡变亮）  （1）用笔画线把实物图1中的器材连接成实验电路图；（要求连线不得交叉） （2）连接电路时，开关应 ；闭合开关时，滑动变阻器的滑片应处于 ；（选填A或B）（3）某时刻，两表的示数如图2所示，则电流表所选量程的分度值为 ，读数为 ；电压表所选量程的分度值为 ，读数为 。17．小明同学通过实验研究电阻的大小与哪些因素有关，她找到四根金属丝如图所示，图中A为锰钢丝，B、C、D为镍铬合金丝，S表示横截面积。（1）如图乙所示电路，实验前最好在导线a、b间连接 （选填：“导线”或“电阻”），目的是为了 ；（2）若要研究导线的电阻跟导线材料的关系，应选用 金属丝；（3）若要研究导线的电阻跟导线 的关系，应选用B、D金属丝。分别将B和D两电阻丝接入电路中M、N两点间，发现D接入电路时电流表示数较大，由此可知： ；（4）小明把一根白炽灯的钨丝接入电路，并用酒精灯加热，发现小灯泡的亮度逐渐变暗，得出导体的电阻还可能跟 有关的结论；（5）近几年，我国城乡许多地区进行了输电线路的改造，将原来细的铝质输电线换成较粗的铝质输电线，这样就 了输电线的电阻（选填“增大”或“减小”）。 五、计算题（共13分，第18题6分，第19题7分，解答应写成文字说明、演算步骤或证明过程）18．小华做实验时，连接了如图所示电路，闭合开关S时，三个电表的示数分别为0.2A、2V、6V，但当时没有记录清楚每个数据对应哪一个电表，请你根据电路图和记录的数据分析并解答问题（要求写出分析过程）：（1）通过灯L1、灯L2的电流；（2）灯L1、灯L2两端的电压。19．如图所示，电压表的示数为，电压表示数为，电流表的示数为，求：（1）电源两端的电压。（2）通过灯泡、的电流。实验次序电压/V电压/V电压/V11.72.921.31.62.931.11.82.9参考答案：1．B【详解】电源是提供电压的装置，水泵是提供水压的装置，故水泵类似于电源。故ACD不符合题意，B符合题意。故选B。2．B【详解】A．人的正常体温为37℃，感觉舒适的温度在23℃左右，故A不符合题意；B．一只鸡蛋的质量约为50g，故B符合题意；C．三层教学楼的高度约为10m，故C不符合题意；D．一节新干电池的电压约为1.5V，故D不符合题意。故选B。3．A【详解】电流表要串联在被测的电路中，电压表要并联在被测的电路两端，故A正确，BCD错误。故选A。4．C【详解】电压表的使用规则之一是：并联在电路中，即与被测电路并联；此题中，开关S闭合时，电压表与灯泡L2并联，故电压表是测L2两端的电压，故C符合题意，ABD不符合题意。故选C。5．C【详解】ABC．由图知，电压表与灯泡串联后与电流表并联，而电流表相当于一根导线，将电源的正负极直接连接在了一起，即电路形成电源短路，故电压表不会烧坏，也无示数，灯泡不发光，而电路中电流过大，电流表会被烧坏，故AB不符合题意，C符合题意；D．电流表被烧坏后，电压表串联在电路中测电源电压，但灯泡不能发光，故D不符合题意。故选C。6．C【详解】A．电阻是导体的一种属性，其大小除与导体的材料、长度、横截面积有关外，还受温度影响，当温度足够低时，电阻会变为零，成为超导体，故A错误；B．电阻是导体对电流的阻碍作用，是导体本身的一种属性；其大小与导体的材料、长度、横截面积、温度有关，而与导体两端的电压、通过的电流无关，故B错误；C．金属丝被均匀拉长后，长度变长，横截面积变小，电阻变大，故C正确；D．导线的长度和材料不确定，电阻大小仅从横截面积大小无法比较，故D错误。故选C。7．A【详解】常见的半导体材料有：硅、锗、砷、镓等，芯片主要由硅、锗等半导体材料制成的，所以制造芯片的主要材料是半导体材料，故A符合题意，BCD不符合题意。故选A。8．C【详解】A．滑片向右移动时，滑动变阻器接入电路的电阻丝变短，滑动变阻器连入电路的电阻变小，故A不符合题意；B．滑动变阻器同时接下面两个接线柱，此时滑动变阻器相当于定值电阻，移动滑片，滑动变阻器接入电路的阻值不变，故B不符合题意；C．滑片向右移动时，滑动变阻器接入电路的电阻丝变长，滑动变阻器连入电路的电阻变大，故C符合题意；D．滑动变阻器同时接上面两个接线柱，此时滑动变阻器相当于导线，移动滑片，滑动变阻器接入电路的阻值不变，故D不符合题意。故选C。9． 0.1 2.3 量程选择过大【详解】[1][2]电压表使用的量程是0~3V，分度值为0.1V，示数是2.3V。[3]电压表使用时，指针偏转幅度很小，可能是量程选择过大造成的。10． 2.5 6【详解】[1]由电路图可知，两灯泡串联，当S1闭合，S2断开时，电压表测L1两端的电压，所以灯L1两端的电压U1=2.5V[2]当S1断开，S2闭合时，电压表测电源的电压，即电源电压是为6V。11． B 串联【详解】[1]由图可知电压表指针正向偏转，金属片B接电压表的正接线柱。所以B为电池正极。[2]串联之后总电压等于各部分电压之和，所以想获得更大的电压，可以把多节这样的“水果电池”串联起来。12． > < 【详解】[1]导体的材料相同，长度相同，横截面积越大电阻越小，因为R1S2。[2]导体的材料相同，横截面积相同，长度越长电阻越大，因为R1
