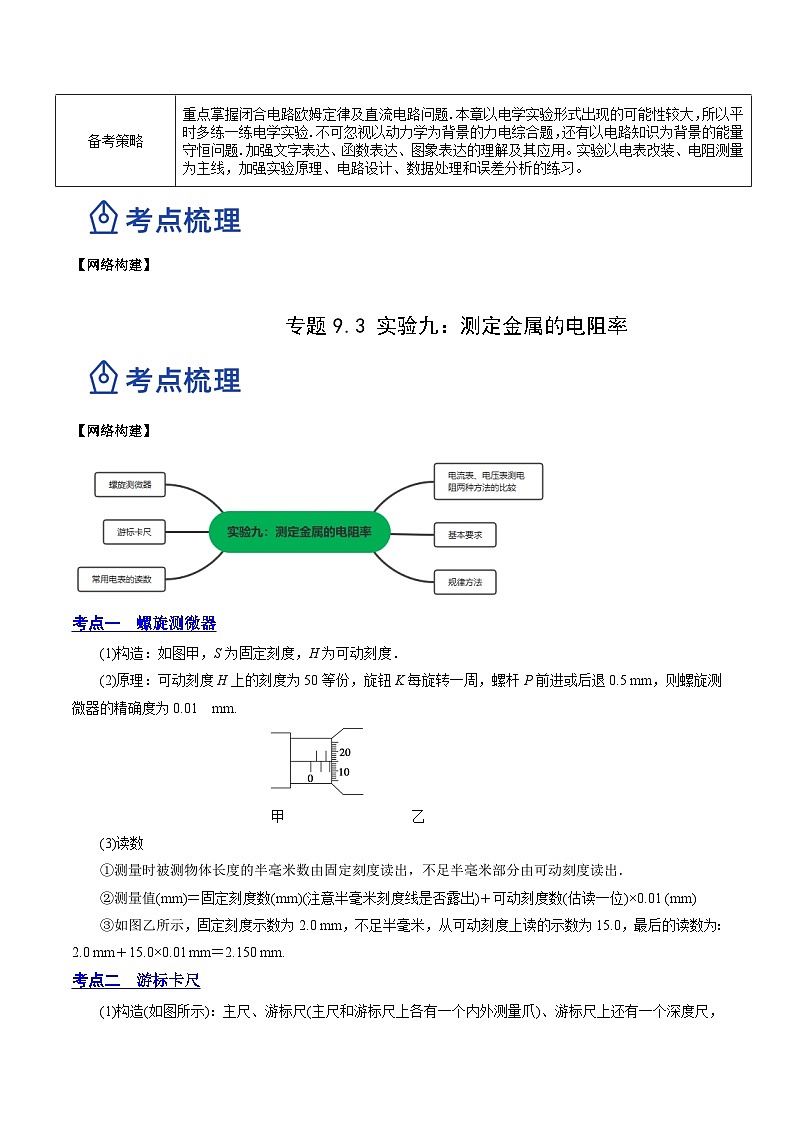

【网络构建】
专题9.3 实验九：测定金属的电阻率
【网络构建】
考点一 螺旋测微器
(1)构造：如图甲，S为固定刻度，H为可动刻度．
(2)原理：可动刻度H上的刻度为50等份，旋钮K每旋转一周，螺杆P前进或后退0.5 mm，则螺旋测微器的精确度为0.01 mm.

甲 乙
(3)读数
①测量时被测物体长度的半毫米数由固定刻度读出，不足半毫米部分由可动刻度读出．
②测量值(mm)＝固定刻度数(mm)(注意半毫米刻度线是否露出)＋可动刻度数(估读一位)×0.01 (mm)
③如图乙所示，固定刻度示数为2.0 mm，不足半毫米，从可动刻度上读的示数为15.0，最后的读数为：2.0 mm＋15.0×0.01 mm＝2.150 mm.

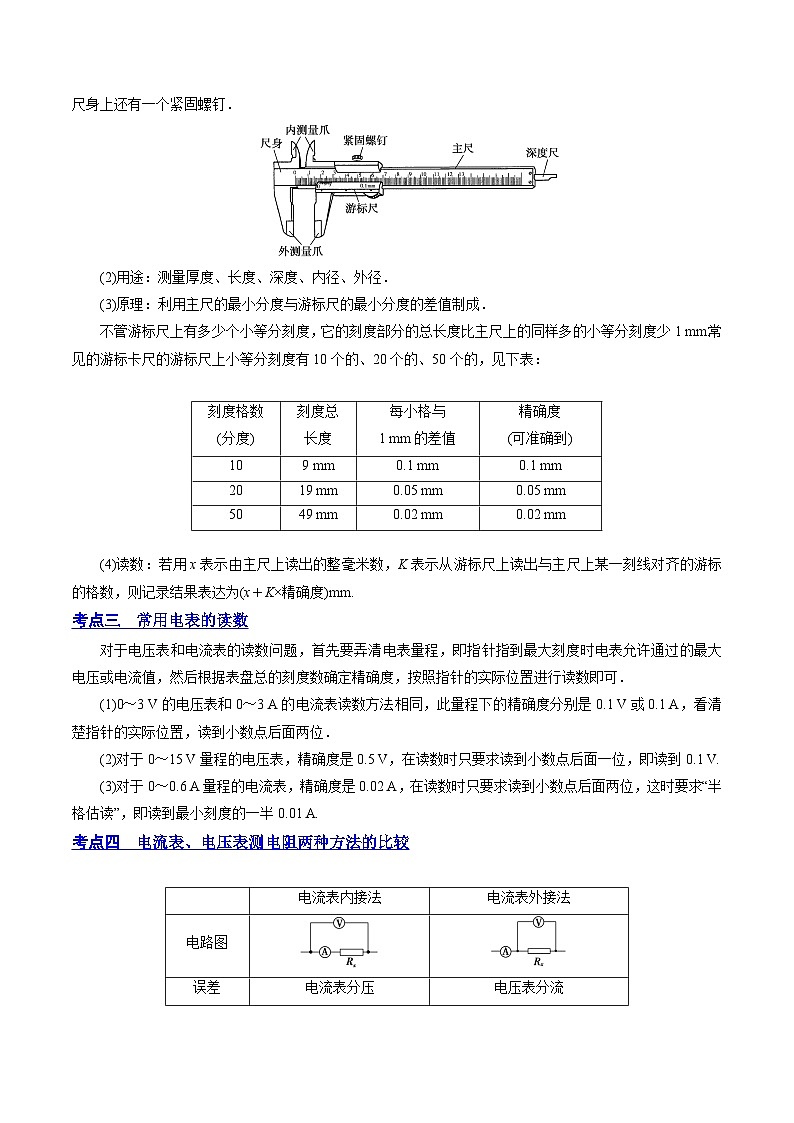

考点二 游标卡尺
(1)构造(如图所示)：主尺、游标尺(主尺和游标尺上各有一个内外测量爪)、游标尺上还有一个深度尺，尺身上还有一个紧固螺钉．
(2)用途：测量厚度、长度、深度、内径、外径．
(3)原理：利用主尺的最小分度与游标尺的最小分度的差值制成．
不管游标尺上有多少个小等分刻度，它的刻度部分的总长度比主尺上的同样多的小等分刻度少1 mm.常见的游标卡尺的游标尺上小等分刻度有10个的、20个的、50个的，见下表：
(4)读数：若用x表示由主尺上读出的整毫米数，K表示从游标尺上读出与主尺上某一刻线对齐的游标的格数，则记录结果表达为(x＋K×精确度)mm.
考点三 常用电表的读数
对于电压表和电流表的读数问题，首先要弄清电表量程，即指针指到最大刻度时电表允许通过的最大电压或电流值，然后根据表盘总的刻度数确定精确度，按照指针的实际位置进行读数即可．
(1)0～3 V的电压表和0～3 A的电流表读数方法相同，此量程下的精确度分别是0.1 V或0.1 A，看清楚指针的实际位置，读到小数点后面两位．
(2)对于0～15 V量程的电压表，精确度是0.5 V，在读数时只要求读到小数点后面一位，即读到0.1 V.
(3)对于0～0.6 A量程的电流表，精确度是0.02 A，在读数时只要求读到小数点后面两位，这时要求“半格估读”，即读到最小刻度的一半0.01 A.
考点四 电流表、电压表测电阻两种方法的比较
考点五 基本要求
一、实验目的
1．掌握电流表、电压表和滑动变阻器的使用方法．
2．掌握螺旋测微器和游标卡尺的使用和读数方法．
3．会用伏安法测电阻，进一步测定金属的电阻率．
二、实验原理
用电压表测金属丝两端的电压，用电流表测金属丝的电流，根据Rx＝eq \f(U,I)计算金属丝的电阻Rx，然后用毫米刻度尺测量金属丝的有效长度l，用螺旋测微器测量金属丝的直径d，计算出金属丝的横截面积S；根据电阻定律Rx＝ρeq \f(l,S)，得出计算金属丝电阻率的公式ρ＝eq \f(RxS,l)＝eq \f(πd2U,4lI).
三、实验器材
被测金属丝，直流电源(4 V)，电流表(0～0.6 A)，电压表(0～3 V)，滑动变阻器(50 Ω)，开关，导线若干，螺旋测微器，毫米刻度尺．
四、实验步骤
1．用螺旋测微器在被测金属丝的三个不同位置各测一次直径，求出其平均值d.
2．按实验原理图连接好用伏安法测电阻的实验电路．
3．用毫米刻度尺测量接入电路中的被测金属导线的有效长度，反复测量3次，求出其平均值l.
4．把滑动变阻器的滑片调节到使接入电路中的电阻值最大的位置，电路经检查确认无误后，闭合电键S，改变滑动变阻器滑片的位置，读出几组相应的电流表、电压表的示数I和U的值，填入记录表格内，断开电键S，求出导线电阻Rx的平均值．
5．整理仪器．
考点六 规律方法
一、伏安法测电阻的电路选择方法
1．阻值比较法：先将待测电阻的估计值与电压表、电流表内阻进行比较，若Rx较小，宜采用电流表外接法；若Rx较大，宜采用电流表内接法．
2．临界值计算法
RxRx>eq \r(RVRA)时，用电流表内接法．
3．实验试探法：按如图所示电路图接好电路，让电压表的一根接线柱P先后与a、b处接触一下，如果电压表的示数有较大的变化，而电流表的示数变化不大，则可采用电流表外接法；如果电流表的示数有较大的变化，而电压表的示数变化不大，则可采用电流表内接法．
二、数据处理
1．在求Rx的平均值的两种方法
(1)第一种是用Rx＝eq \f(U,I)算出各次的数值，再取平均值．
(2)第二种是用U－I图线的斜率求出．
2．计算电阻率：将记录的数据Rx、l、d的值代入电阻率计算公式ρ＝Rxeq \f(S,l)＝eq \f(πd2U,4lI).
三、误差分析
1．金属丝直径、长度的测量带来误差．
2．若为内接法，电流表分压，若为外接法，电压表分流．
四、注意事项
1．测量直径应在导线连入电路前进行，测量金属丝的长度，应在连入电路后拉直的情况下进行．
2．本实验中被测金属丝的阻值较小，故采用电流表外接法．
3．电流不宜太大(电流表用0～0.6 A量程)，通电时间不宜太长，以免金属丝温度升高，导致电阻率在实验过程中变大．
高频考点一 基本要求例1、(2023·湖北·黄冈中学三模）为测量某铜导线的电阻率，某兴趣小组同学进行了下列实验，完成步骤中的填空：
（1）剥开导线两端的绝缘皮，用螺旋测微器测量裸线的直径如图2所示，其读数为___________mm；用欧姆表×1挡粗测该段导线的总电阻，示数如图3所示，其读数为___________Ω。
（2）该小组同学考虑设计一个较为精确的测量电路测量该导线电阻Rx，现有以下器材：
电动势为6V的电源E、内阻很小；
电压表V1量程为3V、看做理想表；
电压表V2量程为5V、内阻约5.0KΩ；
定值电阻R0=30.0Ω；
滑动变阻器R；
开关、导线若干。
请设计最佳方案，在图1方框中将电路图补充完整，并标出相应元件的符号。___________
（3）调节滑动变阻器，测得多组数据，记电压表V1示数为U1，电压表V2示数为U2，描绘出U1−U2图像，由图像得斜率为0.6，则可知Rx=___________Ω；
（4）若电压表V1不能看做理想表，则由上述测量得到的Rx值比真实值___________（填“偏大”或“偏小”）。
【变式训练】(2023·天津南开·三模）通过实验测量某金属丝的电阻率。
（1）用螺旋测微器测量金属丝的直径，测量示数如图1所示，可得金属丝直径的测量值d=________mm；
（2）将该金属丝绕在陶瓷管上，电阻值约为25Ω。除了开关、若干导线之外还提供了以下实验器材：
直流电源：电动势6V和12V，内阻不计
电流表A：量程0～0.6A，内阻约为0.1Ω
量程0～3A，内阻约为0.02Ω
电压表V：量程0～3V，内阻约为3kΩ
量程0～15V，内阻约为15kΩ
滑动变阻器R：最大阻值为10Ω
为较准确测量该金属丝的阻值，某同学用所给器材组成实验电路，如图2所示。图中的a、b、c三条导线中有一条连接有误，该导线是________（填写导线编号）；
（3）正确连接后，闭合开关前，应该把滑动变阻器的滑片置于滑动变阻器的________（填“左端”或“右端”）；
（4）若测得金属丝的长度为L，直径为d，电压表示数为U，电流表示数为I，不考虑电流表和电压表内阻的影响，则金属丝的电阻率ρ＝________。
高频考点二 规律方法
例2、(2023·江苏南通·三模）某实验小组测量一新材料制成的粗细均匀金属丝的电阻率，金属丝的长度已知。
（1）用螺旋测微器量金属丝的直径，示数如图所示，其直径为___________mm。
（2）用多用电表粗测金属丝的阻值。当用电阻“×10”挡时，发现指针偏转角度过大，进行一系列正确操作后，指针静止时位置如图乙所示，其读数为___________Ω。
（3）为了精确地测量金属丝的电阻，实验室提供了下列器材：
A．电流表（量程，内阻1kΩ）
B．电流表（量程0.3A，内阻约0.1Ω）
C．滑动变阻器（0~5Ω，额定电流1.0A）
D．滑动变阻器（0~1Ω，额定电流1.0A）
E.电阻箱R（阻值范围为0~9999.9Ω）
F.电源（电动势3.0V，内阻约0.2Ω）
G.开关S、导线若干
①实验小组设计的实验电路图如图丙所示。由于没有电压表，需要把电流表串联电阻箱R改为量程为3V的电压表，则电阻箱的阻值调为___________Ω。滑动变阻器应选择___________（选填“”或“”）
②正确连接电路后，闭合开关，调节滑动变阻器测得5组电流表、的值，，数据见下表。请根据表中的数据，在方格纸上作出图像___________，并由图像求出___________Ω（结果保留2位有效数字），进而可以求出金属丝的电阻率。
③关于本实验的误差，下列说法正确的是___________。
A．用螺旋测微器测量金属丝直径时，由于读数引起的误差属于系统误差
B．用图像处理实验数据求出金属丝阻值可以减小偶然误差
C．需要将得到的几组电表示数取平均值以减小误差
D．为减小读数时的误差，电表读数时应多估读几位数
【变式训练】(2023·河北邯郸·二模）某小组测定一金属丝的电阻率，部分实验步骤如下：
（1）用螺旋测微器测量该金属丝直径，示数如图1所示，则该金属丝的直径___________mm；
（2）因为在实验室找不到合适的电流表，该同学设计了如图2所示的电路，电源电动势E为4.5V，内阻r约为1Ω，定值电阻Ω；电压表量程为3V，内阻约为3kΩ，一根均匀电阻丝（电阻丝总阻值大于，并配有可在电阻丝上移动的金属夹）、电阻箱。主要实验步骤如下：
A．将器材按如图2所示连接；
B．开关闭合前为了电压表的安全，金属夹应夹在电阻丝的___________（填“m”或“n”）端，并将电阻箱的阻值调到___________（填“最大”或“最小”）；
C．然后调节电阻箱的阻值使电压表的示数为V，记下电阻箱的阻值；之后不断改变接入电路的长度x，调整电阻箱的阻值，使电压表示数始终为V，记录下电阻丝接入电路的长度x及对应电阻箱的阻值R，得出多组数据，作出R-x图线如图3所示。a、b为已知量；D。根据图像和测量的直径求得金属丝的电阻率___________（用a、b、d、π等字母表示），电压表内阻使得电阻率ρ测量结果___________（填“不变”“偏大”或“偏小”）。

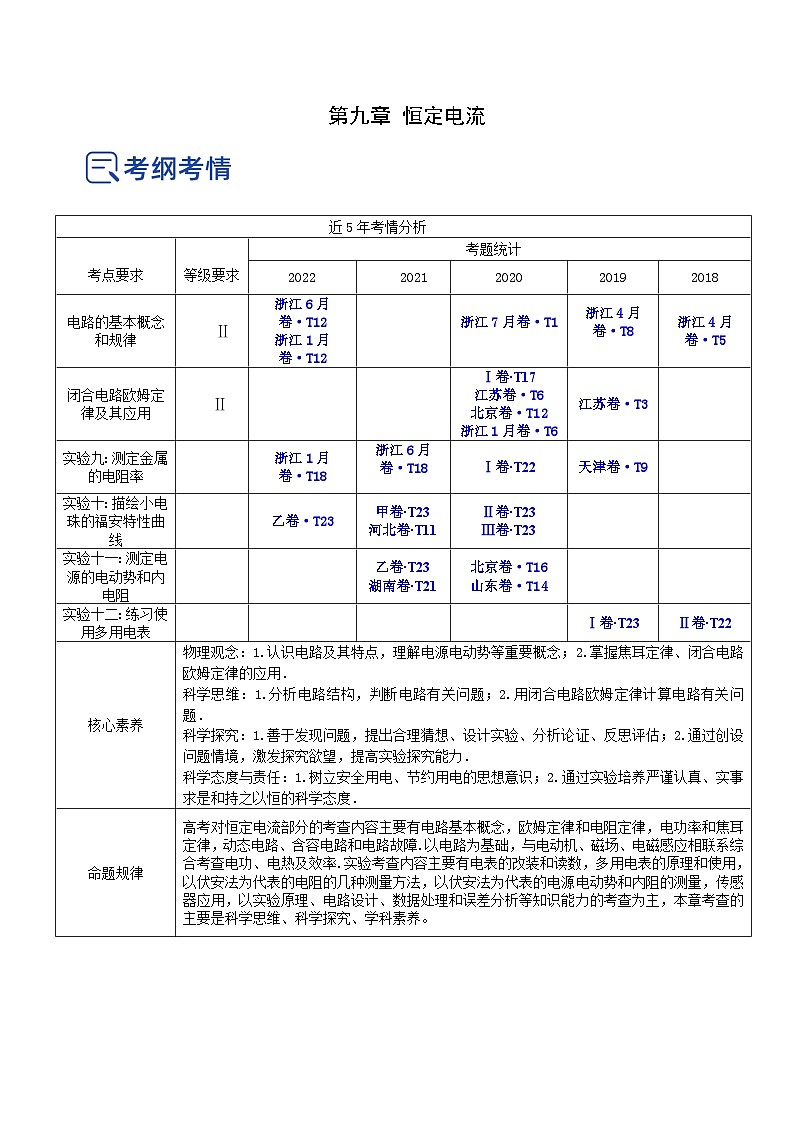

近5年考情分析
考点要求
等级要求
考题统计
2022
2021
2020
2019
2018
电路的基本概念和规律
Ⅱ
浙江6月卷·T12
浙江1月卷·T12
浙江7月卷·T1
浙江4月卷·T8
浙江4月卷·T5
闭合电路欧姆定律及其应用
Ⅱ
Ⅰ卷·T17
江苏卷·T6
北京卷·T12
浙江1月卷·T6
江苏卷·T3
实验九：测定金属的电阻率

浙江1月卷·T18
浙江6月卷·T18
Ⅰ卷·T22
天津卷·T9
实验十：描绘小电珠的福安特性曲线
乙卷·T23
甲卷·T23
河北卷·T11
Ⅱ卷·T23
Ⅲ卷·T23
实验十一：测定电源的电动势和内电阻
乙卷·T23
湖南卷·T21
北京卷·T16
山东卷·T14
实验十二：练习使用多用电表
Ⅰ卷·T23
Ⅱ卷·T22
核心素养
物理观念：1.认识电路及其特点，理解电源电动势等重要概念；2.掌握焦耳定律、闭合电路欧姆定律的应用．
科学思维：1.分析电路结构，判断电路有关问题；2.用闭合电路欧姆定律计算电路有关问题．
科学探究：1.善于发现问题，提出合理猜想、设计实验、分析论证、反思评估；2.通过创设问题情境，激发探究欲望，提高实验探究能力．
科学态度与责任：1.树立安全用电、节约用电的思想意识；2.通过实验培养严谨认真、实事求是和持之以恒的科学态度．
命题规律
高考对恒定电流部分的考查内容主要有电路基本概念，欧姆定律和电阻定律，电功率和焦耳定律，动态电路、含容电路和电路故障.以电路为基础，与电动机、磁场、电磁感应相联系综合考查电功、电热及效率.实验考查内容主要有电表的改装和读数，多用电表的原理和使用，以伏安法为代表的电阻的几种测量方法，以伏安法为代表的电源电动势和内阻的测量，传感器应用，以实验原理、电路设计、数据处理和误差分析等知识能力的考查为主，本章考查的主要是科学思维、科学探究、学科素养。
备考策略
重点掌握闭合电路欧姆定律及直流电路问题.本章以电学实验形式出现的可能性较大，所以平时多练一练电学实验.不可忽视以动力学为背景的力电综合题，还有以电路知识为背景的能量守恒问题.加强文字表达、函数表达、图象表达的理解及其应用。实验以电表改装、电阻测量为主线，加强实验原理、电路设计、数据处理和误差分析的练习。
刻度格数
(分度)
刻度总
长度
每小格与
1 mm的差值
精确度
(可准确到)
10
9 mm
0.1 mm
0.1 mm
20
19 mm
0.05 mm
0.05 mm
50
49 mm
0.02 mm
0.02 mm
电流表内接法
电流表外接法
电路图
误差
原因
电流表分压
U测＝Ux＋UA
电压表分流
I测＝Ix＋IV
电阻
测量值
R测＝eq \f(U测,I测)＝Rx＋RA>Rx
测量值大于真实值
R测＝eq \f(U测,I测)＝eq \f(RxRV,Rx＋RV)测量值小于真实值
适用条件
RA≪Rx
RV≫Rx
0.121
0.165
0.218
0.266
0.306
0.100
0.150
0.190
0.230
0.280
第九章 恒定电流
【网络构建】
专题9.3 实验九：测定金属的电阻率
【网络构建】
考点一 螺旋测微器
(1)构造：如图甲，S为固定刻度，H为可动刻度．
(2)原理：可动刻度H上的刻度为50等份，旋钮K每旋转一周，螺杆P前进或后退0.5 mm，则螺旋测微器的精确度为0.01 mm.

甲 乙
(3)读数
①测量时被测物体长度的半毫米数由固定刻度读出，不足半毫米部分由可动刻度读出．
②测量值(mm)＝固定刻度数(mm)(注意半毫米刻度线是否露出)＋可动刻度数(估读一位)×0.01 (mm)
③如图乙所示，固定刻度示数为2.0 mm，不足半毫米，从可动刻度上读的示数为15.0，最后的读数为：2.0 mm＋15.0×0.01 mm＝2.150 mm.
考点二 游标卡尺
(1)构造(如图所示)：主尺、游标尺(主尺和游标尺上各有一个内外测量爪)、游标尺上还有一个深度尺，尺身上还有一个紧固螺钉．
(2)用途：测量厚度、长度、深度、内径、外径．
(3)原理：利用主尺的最小分度与游标尺的最小分度的差值制成．
不管游标尺上有多少个小等分刻度，它的刻度部分的总长度比主尺上的同样多的小等分刻度少1 mm.常见的游标卡尺的游标尺上小等分刻度有10个的、20个的、50个的，见下表：
(4)读数：若用x表示由主尺上读出的整毫米数，K表示从游标尺上读出与主尺上某一刻线对齐的游标的格数，则记录结果表达为(x＋K×精确度)mm.
考点三 常用电表的读数
对于电压表和电流表的读数问题，首先要弄清电表量程，即指针指到最大刻度时电表允许通过的最大电压或电流值，然后根据表盘总的刻度数确定精确度，按照指针的实际位置进行读数即可．
(1)0～3 V的电压表和0～3 A的电流表读数方法相同，此量程下的精确度分别是0.1 V或0.1 A，看清楚指针的实际位置，读到小数点后面两位．
(2)对于0～15 V量程的电压表，精确度是0.5 V，在读数时只要求读到小数点后面一位，即读到0.1 V.
(3)对于0～0.6 A量程的电流表，精确度是0.02 A，在读数时只要求读到小数点后面两位，这时要求“半格估读”，即读到最小刻度的一半0.01 A.
考点四 电流表、电压表测电阻两种方法的比较
考点五 基本要求
一、实验目的
1．掌握电流表、电压表和滑动变阻器的使用方法．
2．掌握螺旋测微器和游标卡尺的使用和读数方法．
3．会用伏安法测电阻，进一步测定金属的电阻率．
二、实验原理
用电压表测金属丝两端的电压，用电流表测金属丝的电流，根据Rx＝eq \f(U,I)计算金属丝的电阻Rx，然后用毫米刻度尺测量金属丝的有效长度l，用螺旋测微器测量金属丝的直径d，计算出金属丝的横截面积S；根据电阻定律Rx＝ρeq \f(l,S)，得出计算金属丝电阻率的公式ρ＝eq \f(RxS,l)＝eq \f(πd2U,4lI).
三、实验器材
被测金属丝，直流电源(4 V)，电流表(0～0.6 A)，电压表(0～3 V)，滑动变阻器(50 Ω)，开关，导线若干，螺旋测微器，毫米刻度尺．
四、实验步骤
1．用螺旋测微器在被测金属丝的三个不同位置各测一次直径，求出其平均值d.
2．按实验原理图连接好用伏安法测电阻的实验电路．
3．用毫米刻度尺测量接入电路中的被测金属导线的有效长度，反复测量3次，求出其平均值l.
4．把滑动变阻器的滑片调节到使接入电路中的电阻值最大的位置，电路经检查确认无误后，闭合电键S，改变滑动变阻器滑片的位置，读出几组相应的电流表、电压表的示数I和U的值，填入记录表格内，断开电键S，求出导线电阻Rx的平均值．
5．整理仪器．
考点六 规律方法
一、伏安法测电阻的电路选择方法
1．阻值比较法：先将待测电阻的估计值与电压表、电流表内阻进行比较，若Rx较小，宜采用电流表外接法；若Rx较大，宜采用电流表内接法．
2．临界值计算法
RxRx>eq \r(RVRA)时，用电流表内接法．
3．实验试探法：按如图所示电路图接好电路，让电压表的一根接线柱P先后与a、b处接触一下，如果电压表的示数有较大的变化，而电流表的示数变化不大，则可采用电流表外接法；如果电流表的示数有较大的变化，而电压表的示数变化不大，则可采用电流表内接法．
二、数据处理
1．在求Rx的平均值的两种方法
(1)第一种是用Rx＝eq \f(U,I)算出各次的数值，再取平均值．
(2)第二种是用U－I图线的斜率求出．
2．计算电阻率：将记录的数据Rx、l、d的值代入电阻率计算公式ρ＝Rxeq \f(S,l)＝eq \f(πd2U,4lI).
三、误差分析
1．金属丝直径、长度的测量带来误差．
2．若为内接法，电流表分压，若为外接法，电压表分流．
四、注意事项
1．测量直径应在导线连入电路前进行，测量金属丝的长度，应在连入电路后拉直的情况下进行．
2．本实验中被测金属丝的阻值较小，故采用电流表外接法．
3．电流不宜太大(电流表用0～0.6 A量程)，通电时间不宜太长，以免金属丝温度升高，导致电阻率在实验过程中变大．
高频考点一 基本要求
例1、(2023·湖北·黄冈中学三模）为测量某铜导线的电阻率，某兴趣小组同学进行了下列实验，完成步骤中的填空：
（1）剥开导线两端的绝缘皮，用螺旋测微器测量裸线的直径如图2所示，其读数为___________mm；用欧姆表×1挡粗测该段导线的总电阻，示数如图3所示，其读数为___________Ω。
（2）该小组同学考虑设计一个较为精确的测量电路测量该导线电阻Rx，现有以下器材：
电动势为6V的电源E、内阻很小；
电压表V1量程为3V、看做理想表；
电压表V2量程为5V、内阻约5.0KΩ；
定值电阻R0=30.0Ω；
滑动变阻器R；
开关、导线若干。
请设计最佳方案，在图1方框中将电路图补充完整，并标出相应元件的符号。___________
（3）调节滑动变阻器，测得多组数据，记电压表V1示数为U1，电压表V2示数为U2，描绘出U1−U2图像，由图像得斜率为0.6，则可知Rx=___________Ω；
（4）若电压表V1不能看做理想表，则由上述测量得到的Rx值比真实值___________（填“偏大”或“偏小”）。
答案: 2.000mm 22.0Ω##22Ω 20.0Ω##20Ω 偏大
解析：
解：（1）[1] 由图2可知，螺旋测微器固定刻度读数为1.5mm，转动刻度读数为
0.01×50.0mm=0.500mm
裸线的直径读数为
1.5mm+0.500mm=2.000mm
[2]欧姆表用×1挡，因此读数为22.0Ω。
（2）[3]由题中所给的仪器，利用双电压表方式测量电阻，如图所示，
（3）[4] 电压表V1示数为U1，电压表V2示数为U2，由实验电路图可得
U1−U2图像的斜率为0.6，则有
解得
（4）[5] 若电压表V1不能看做理想表，在电路中有分流作用，电压表V1示数为U1比实际值偏小，U1−U2图像斜率偏小，则由上述测量得到的Rx值比真实值偏大。
【变式训练】(2023·天津南开·三模）通过实验测量某金属丝的电阻率。
（1）用螺旋测微器测量金属丝的直径，测量示数如图1所示，可得金属丝直径的测量值d=________mm；
（2）将该金属丝绕在陶瓷管上，电阻值约为25Ω。除了开关、若干导线之外还提供了以下实验器材：
直流电源：电动势6V和12V，内阻不计
电流表A：量程0～0.6A，内阻约为0.1Ω
量程0～3A，内阻约为0.02Ω
电压表V：量程0～3V，内阻约为3kΩ
量程0～15V，内阻约为15kΩ
滑动变阻器R：最大阻值为10Ω
为较准确测量该金属丝的阻值，某同学用所给器材组成实验电路，如图2所示。图中的a、b、c三条导线中有一条连接有误，该导线是________（填写导线编号）；
（3）正确连接后，闭合开关前，应该把滑动变阻器的滑片置于滑动变阻器的________（填“左端”或“右端”）；
（4）若测得金属丝的长度为L，直径为d，电压表示数为U，电流表示数为I，不考虑电流表和电压表内阻的影响，则金属丝的电阻率ρ＝________。
答案: 0.730 b 左端
解析：
（1）[1]金属丝直径的测量值为
（2）[2]b导线连接错误，应将其上端接至滑动变阻器的右下接线柱上。
（3）[3]正确连接后，闭合开关前，应该把滑动变阻器的滑片置于滑动变阻器的左端，从而使闭合开关之后分压部分电路电压为从零开始变化。
（4）[4]根据欧姆定律有
根据电阻定律有
解得
高频考点二 规律方法
例2、(2023·江苏南通·三模）某实验小组测量一新材料制成的粗细均匀金属丝的电阻率，金属丝的长度已知。
（1）用螺旋测微器量金属丝的直径，示数如图所示，其直径为___________mm。
（2）用多用电表粗测金属丝的阻值。当用电阻“×10”挡时，发现指针偏转角度过大，进行一系列正确操作后，指针静止时位置如图乙所示，其读数为___________Ω。
（3）为了精确地测量金属丝的电阻，实验室提供了下列器材：
A．电流表（量程，内阻1kΩ）
B．电流表（量程0.3A，内阻约0.1Ω）
C．滑动变阻器（0~5Ω，额定电流1.0A）
D．滑动变阻器（0~1Ω，额定电流1.0A）
E.电阻箱R（阻值范围为0~9999.9Ω）
F.电源（电动势3.0V，内阻约0.2Ω）
G.开关S、导线若干
①实验小组设计的实验电路图如图丙所示。由于没有电压表，需要把电流表串联电阻箱R改为量程为3V的电压表，则电阻箱的阻值调为___________Ω。滑动变阻器应选择___________（选填“”或“”）
②正确连接电路后，闭合开关，调节滑动变阻器测得5组电流表、的值，，数据见下表。请根据表中的数据，在方格纸上作出图像___________，并由图像求出___________Ω（结果保留2位有效数字），进而可以求出金属丝的电阻率。
③关于本实验的误差，下列说法正确的是___________。
A．用螺旋测微器测量金属丝直径时，由于读数引起的误差属于系统误差
B．用图像处理实验数据求出金属丝阻值可以减小偶然误差
C．需要将得到的几组电表示数取平均值以减小误差
D．为减小读数时的误差，电表读数时应多估读几位数
答案: 1.700（1.698~1.702） 6.0 5000.0 6.8（6.6~7.6） B
解析：
（1）[1]根据螺旋测微器的读数规则可知
（2）[2]由题意，当用“”挡时发现指针偏转角度过大，说明被测电阻很小，应该换用低倍率电阻挡，即“”挡，由题图乙可知读数为6.0Ω（欧姆挡不需要估读）。
（3）①[3]当电流表满偏时，两端电压为
因此需要把电阻箱的阻值调为
[4] 滑动变阻器和的最大阻值都小于待测金属丝的阻值，则用分压式接法，当选择时，回路中的最大电流
约等于滑动变阻器的额定电流。
当选择时，回路内的最小电流约为
超过滑动变阻器的额定电流，因此选择。
②[5]根据表格中数据作出图像如下
[6]根据电路图，有
因为远大于，故
得
根据图像的斜率可得
解得
③[7]
A．用螺旋测微器测量金属丝直径时，由于读数引起的误差属于偶然误差，A错误；
B．用图像处理实验数据求出金属丝阻值可以减小偶然误差，B正确；
C．得到的几组电表示数后，应先分别用对应电表示数求出待测电阻，再求电阻的平均值，或者根据几组电表示数作出对应图像，以减小误差，C错误；
D．读数时只需估读到分度值的下一位，多估读几位数没有意义，不可以减小误差，D错误。
故选B。
【变式训练】(2023·河北邯郸·二模）某小组测定一金属丝的电阻率，部分实验步骤如下：
（1）用螺旋测微器测量该金属丝直径，示数如图1所示，则该金属丝的直径___________mm；
（2）因为在实验室找不到合适的电流表，该同学设计了如图2所示的电路，电源电动势E为4.5V，内阻r约为1Ω，定值电阻Ω；电压表量程为3V，内阻约为3kΩ，一根均匀电阻丝（电阻丝总阻值大于，并配有可在电阻丝上移动的金属夹）、电阻箱。主要实验步骤如下：
A．将器材按如图2所示连接；
B．开关闭合前为了电压表的安全，金属夹应夹在电阻丝的___________（填“m”或“n”）端，并将电阻箱的阻值调到___________（填“最大”或“最小”）；
C．然后调节电阻箱的阻值使电压表的示数为V，记下电阻箱的阻值；之后不断改变接入电路的长度x，调整电阻箱的阻值，使电压表示数始终为V，记录下电阻丝接入电路的长度x及对应电阻箱的阻值R，得出多组数据，作出R-x图线如图3所示。a、b为已知量；D。根据图像和测量的直径求得金属丝的电阻率___________（用a、b、d、π等字母表示），电压表内阻使得电阻率ρ测量结果___________（填“不变”“偏大”或“偏小”）。
答案: 3.700##3.699##3.701 n 最小 不变
解析：
（1）[1]螺旋测微器读数是固定刻度读数(0.5mm的整数倍)加可动刻度（0.5mm以下的小数）读数，图中读数为
（2）[2][3]电压表测量电阻丝和电阻箱的总电压，故开关闭合前为了电压表的安全，金属夹应夹在电阻丝的n端，并将电阻箱的阻值调到最小；
[4]保持电压表示数不变，即电阻丝的阻值与电阻箱的总电阻保持不变，根据图像的截距可知，电阻丝的阻值与电阻箱的总电阻为b，当变阻箱电阻为0时，电阻丝的长度为a，则有
整理得
[5]因为电压表的示数始终保持不变，电阻丝的阻值与电阻箱的总电阻保持不变，故电压表的内阻对测量结果无影响，使得电阻率ρ测量结果不变。
近5年考情分析
考点要求
等级要求
考题统计
2022
2021
2020
2019
2018
电路的基本概念和规律
Ⅱ
浙江6月卷·T12
浙江1月卷·T12
浙江7月卷·T1
浙江4月卷·T8
浙江4月卷·T5
闭合电路欧姆定律及其应用
Ⅱ
Ⅰ卷·T17
江苏卷·T6
北京卷·T12
浙江1月卷·T6
江苏卷·T3
实验九：测定金属的电阻率

浙江1月卷·T18
浙江6月卷·T18
Ⅰ卷·T22
天津卷·T9
实验十：描绘小电珠的福安特性曲线
乙卷·T23
甲卷·T23
河北卷·T11
Ⅱ卷·T23
Ⅲ卷·T23
实验十一：测定电源的电动势和内电阻
乙卷·T23
湖南卷·T21
北京卷·T16
山东卷·T14
实验十二：练习使用多用电表
Ⅰ卷·T23
Ⅱ卷·T22
核心素养
物理观念：1.认识电路及其特点，理解电源电动势等重要概念；2.掌握焦耳定律、闭合电路欧姆定律的应用．
科学思维：1.分析电路结构，判断电路有关问题；2.用闭合电路欧姆定律计算电路有关问题．
科学探究：1.善于发现问题，提出合理猜想、设计实验、分析论证、反思评估；2.通过创设问题情境，激发探究欲望，提高实验探究能力．
科学态度与责任：1.树立安全用电、节约用电的思想意识；2.通过实验培养严谨认真、实事求是和持之以恒的科学态度．
命题规律
高考对恒定电流部分的考查内容主要有电路基本概念，欧姆定律和电阻定律，电功率和焦耳定律，动态电路、含容电路和电路故障.以电路为基础，与电动机、磁场、电磁感应相联系综合考查电功、电热及效率.实验考查内容主要有电表的改装和读数，多用电表的原理和使用，以伏安法为代表的电阻的几种测量方法，以伏安法为代表的电源电动势和内阻的测量，传感器应用，以实验原理、电路设计、数据处理和误差分析等知识能力的考查为主，本章考查的主要是科学思维、科学探究、学科素养。
备考策略
重点掌握闭合电路欧姆定律及直流电路问题.本章以电学实验形式出现的可能性较大，所以平时多练一练电学实验.不可忽视以动力学为背景的力电综合题，还有以电路知识为背景的能量守恒问题.加强文字表达、函数表达、图象表达的理解及其应用。实验以电表改装、电阻测量为主线，加强实验原理、电路设计、数据处理和误差分析的练习。
刻度格数
(分度)
刻度总
长度
每小格与
1 mm的差值
精确度
(可准确到)
10
9 mm
0.1 mm
0.1 mm
20
19 mm
0.05 mm
0.05 mm
50
49 mm
0.02 mm
0.02 mm
电流表内接法
电流表外接法
电路图
误差
原因
电流表分压
U测＝Ux＋UA
电压表分流
I测＝Ix＋IV
电阻
测量值
R测＝eq \f(U测,I测)＝Rx＋RA>Rx
测量值大于真实值
R测＝eq \f(U测,I测)＝eq \f(RxRV,Rx＋RV)测量值小于真实值
适用条件
RA≪Rx
RV≫Rx
0.121
0.165
0.218
0.266
0.306
0.100
0.150
0.190
0.230
0.280
