高考物理一轮复习讲练测(全国通用)9.4实验十:描绘小电珠的伏安特性曲线(讲)(原卷版+解析)
展开【网络构建】
专题9.4 实验十:描绘小电珠的伏安特性曲线
【网络构建】
考点一 基本要求
一、实验目的
1.掌握滑动变阻器的使用方法及连接方式.
2.掌握伏安特性曲线的描绘方法.
3.理解小电珠的伏安特性曲线为什么是曲线.
二、实验原理
用电流表测出流过小电珠的电流,用电压表测出小电珠两端的电压,测出多组(U,I)值,在U-I坐标系中描出各对应点,用一条平滑的曲线将这些点连起来.
三、实验器材
小电珠“3.8 V,0.3 A”、电压表“0~3 V~15 V”、电流表“0~0.6 A~3 A”、滑动变阻器、学生电源、开关、导线若干、坐标纸、铅笔.
四、实验步骤
1.画出电路图(如实验原理图所示).
2.将小电珠、电流表、电压表、滑动变阻器、学生电源、开关用导线连接成如实验原理图所示的电路.
3.测量与记录
移动滑动变阻器触头位置,测出12组左右不同的电压值U和电流值I,并将测量数据填入自己设计的表格中.
4.数据处理
(1)在坐标纸上以U为横轴,I为纵轴,建立直角坐标系.
(2)在坐标纸上描出各组数据所对应的点.
(3)将描出的点用平滑的曲线连接起来,就得到小电珠的伏安特性曲线.
考点二 规律方法
一、滑动变阻器的限流式接法和分压式接法比较
二、两种接法的选择
1.限流式接法适合控制阻值较小的电阻的电压,分压式接法适合控制阻值较大的电阻的电压.
2.要求电压从0开始逐渐增大,采取分压式接法.
三、误差分析
1.电流表外接,由于电压表的分流,使电流表示数偏大.
2.测量时读数带来误差.
3.在坐标纸上描点、作图带来误差.
四、注意事项
1.本实验中被测小电珠灯丝的电阻值较小,因此测量电路必须采用电流表外接法.
2.滑动变阻器应采用分压式接法,目的是使小电珠两端的电压能从零开始连续变化.
3.闭合开关S前,滑动变阻器的触头应移到使小电珠分得电压为零的一端.
4.加在小电珠两端的电压不要超过其额定电压.
高频考点一 基本要求
例1、(2023·安徽马鞍山·三模)某同学进行“描绘小灯泡伏安特性曲线”的实验:要求测量数据尽量精确、绘制曲线完整。已选用的器材有:
待测小灯泡(额定电压为2.5V,额定功率为1.5W);
电源(电动势为3V,内阻约1Ω);
电流表(量程为0~0.6A,内阻约5Ω);
电压表(量程为0~3V,内阻为3kΩ);
开关一个、导线若干。
(1)实验中所用的滑动变阻器应选_____。(填写器材前面的序号)
A.滑动变阻器(最大阻值5Ω,额定电流2A)
B.滑动变阻器(最大阻值100Ω,额定电流2A)
(2)描绘出小灯泡的I-U特性曲线如图中实线所示,则可知该灯泡电阻随电压升高而____(填“增大”“减小”或“不变”);已知图中虚线为该灯泡两端电压为1.5V时I-U特性曲线的切线,则此时灯泡的实际阻值为_____Ω(保留两位有效数字)。
(3)若将两只完全相同的该灯泡串联后与一电动势为3V、内阻为2Ω的电源串联成闭合回路,则每只灯泡的实际功率为_______W(结果保留两位有效数字)。
【变式训练】(2023·湖南师大附中二模)表格中所列数据是测量小灯泡关系的实验数据:
(1)分析上表内实验数据可知,应选用的实验电路图是图中的_________(填“甲”或“乙”);
(2)在图中的方格纸内画出小灯泡的曲线;________
(3)有人推论:如果灯泡两端的电压增大到3.5V,那么灯泡中通过的电流一定小于0.251A,你认为他的推论是否正确,_______为什么?_______。
(4)如图丙所示,用一个定值电阻R和两个上述小灯泡组成串并联电路,连接到内阻不计、电动势为3V的电源上。已知流过电阻R的电流是流过灯泡b电流的两倍,则流过灯泡b的电流约为________A。
高频考点二 规律方法
例2、(2023·河北冀州中学模拟)某同学想要研究小灯泡的伏安特性,现有的实验器材如下:
A.小灯泡L(额定电压约3.8V,额定功率约1.8W);
B.电压表V1(量程3V,内阻为3kΩ);
C.电压表V2(量程为15V,内阻为15kΩ)
D.电流表A(量程为0.6A,内阻约为1Ω)
E.定值电阻R1(阻值100Ω);
F.定值电阻R2(阻值1000Ω)
G.滑动变阻器R(阻值0~10Ω);。
H.电源E(电动势5V,内阻不计),开关S,导线若干;
(1)该同学已选定的器材是小灯泡L、滑动变阻器R、电源E、开关S、导线若干,要完成该实验,还需要的器材是___________(填写器材前的字母序号)
(2)实验要求能够较准确的画出灯泡的伏安特性曲线,请在虚线框中帮助该同学画出实验电路原理图。( )
(3)正确设计并连接好电路,实验中测得该灯泡的伏安特性曲线如图所示,由实验的图线可知,小灯泡在额定电压下工作时的电阻为___________Ω。(结果保留两位有效数字)
(4)现将两个相同的小灯泡按如图电路图连接到另一个电路中,图中电源的电动势为6V,内阻为1.0Ω,电阻R0的阻值为4.0Ω,闭合开关S,每个小灯泡的实际功率为___________W。(结果保留两位有效数字)
【变式训练】(2023·重庆市育才中学二模)太阳能电池在有光照射时,可以将光能转化为电能,在没有光照射且未储存电能时可视为一个电阻。实验小组用伏安法探究某太阳能电池视为电阻RS时的I-U特性。
(1)实验小组设计好电路后,正确操作,得到了多组电压表和电流表的示数U、I,如下表所示:
①他们设计的电路图可能是图甲中的___________(选填“A”或“B”)图。
②根据表中数据作出太阳能电池RS的I-U图线如图乙所示,由I-U图线可知,随所加电压的增大,太阳能电池的电阻RS的变化趋势为___________。
(2)将___________只相同的该太阳能电池的电阻RS并联后,直接与电动势为4V,内阻为200Ω的电源组成闭合回路,可使太阳能电池的总功率最大,最大值为___________W。
近5年考情分析
考点要求
等级要求
考题统计
2022
2021
2020
2019
2018
电路的基本概念和规律
Ⅱ
浙江6月卷·T12
浙江1月卷·T12
浙江7月卷·T1
浙江4月卷·T8
浙江4月卷·T5
闭合电路欧姆定律及其应用
Ⅱ
Ⅰ卷·T17
江苏卷·T6
北京卷·T12
浙江1月卷·T6
江苏卷·T3
实验九:测定金属的电阻率
浙江1月卷·T18
浙江6月卷·T18
Ⅰ卷·T22
天津卷·T9
实验十:描绘小电珠的福安特性曲线
乙卷·T23
甲卷·T23
河北卷·T11
Ⅱ卷·T23
Ⅲ卷·T23
实验十一:测定电源的电动势和内电阻
乙卷·T23
湖南卷·T21
北京卷·T16
山东卷·T14
实验十二:练习使用多用电表
Ⅰ卷·T23
Ⅱ卷·T22
核心素养
物理观念:1.认识电路及其特点,理解电源电动势等重要概念;2.掌握焦耳定律、闭合电路欧姆定律的应用.
科学思维:1.分析电路结构,判断电路有关问题;2.用闭合电路欧姆定律计算电路有关问题.
科学探究:1.善于发现问题,提出合理猜想、设计实验、分析论证、反思评估;2.通过创设问题情境,激发探究欲望,提高实验探究能力.
科学态度与责任:1.树立安全用电、节约用电的思想意识;2.通过实验培养严谨认真、实事求是和持之以恒的科学态度.
命题规律
高考对恒定电流部分的考查内容主要有电路基本概念,欧姆定律和电阻定律,电功率和焦耳定律,动态电路、含容电路和电路故障.以电路为基础,与电动机、磁场、电磁感应相联系综合考查电功、电热及效率.实验考查内容主要有电表的改装和读数,多用电表的原理和使用,以伏安法为代表的电阻的几种测量方法,以伏安法为代表的电源电动势和内阻的测量,传感器应用,以实验原理、电路设计、数据处理和误差分析等知识能力的考查为主,本章考查的主要是科学思维、科学探究、学科素养。
备考策略
重点掌握闭合电路欧姆定律及直流电路问题.本章以电学实验形式出现的可能性较大,所以平时多练一练电学实验.不可忽视以动力学为背景的力电综合题,还有以电路知识为背景的能量守恒问题.加强文字表达、函数表达、图象表达的理解及其应用。实验以电表改装、电阻测量为主线,加强实验原理、电路设计、数据处理和误差分析的练习。
电路图
负载R上电压
的调节范围
eq \f(RE,R+R0)≤U≤E
0≤U≤E
负载R上电流
的调节范围
eq \f(E,R+R0)≤I≤eq \f(E,R)
0≤I≤eq \f(E,R)
U/V
0
0.2
0.5
1.0
1.5
2.0
2.5
3.0
I/A
0
0.050
0.100
0.150
0.180
0.195
0.205
0.215
U/V
0.0
1.2
1.6
2.0
2.4
2.6
2.8
3.0
I/mA
0.0
0.0
0.1
0.4
0.9
1.8
3.3
5.1

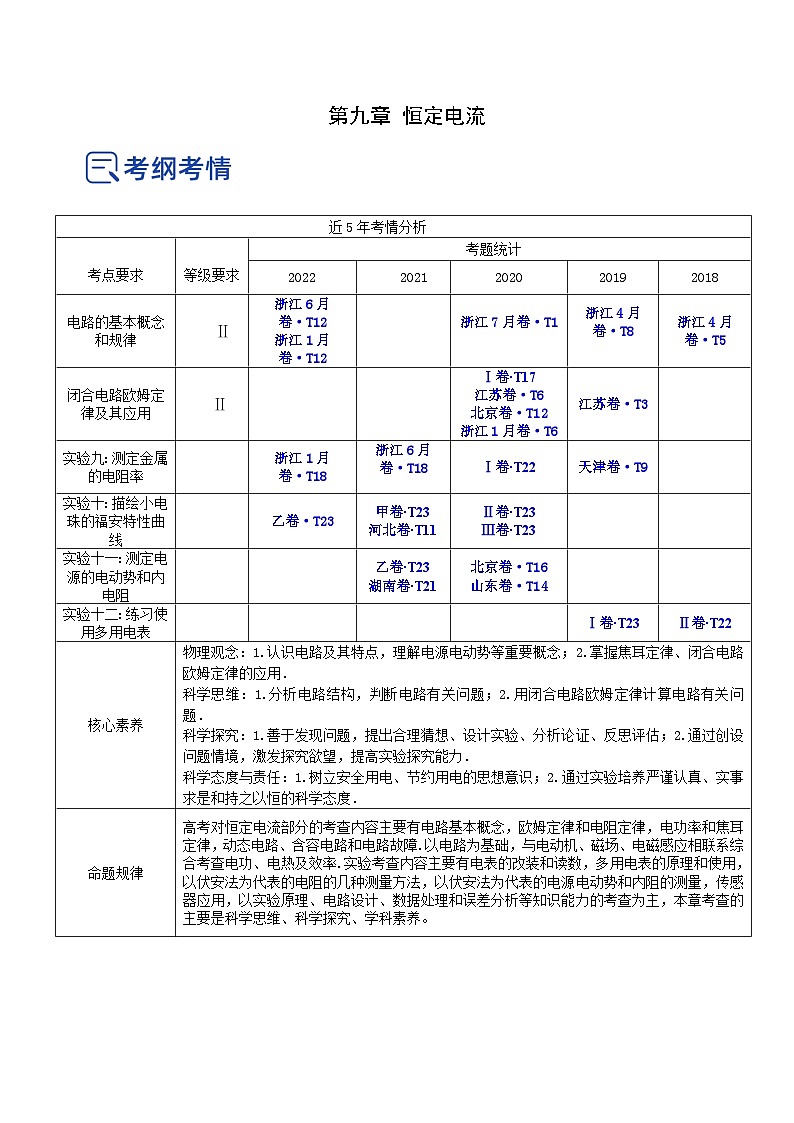

第九章 恒定电流
【网络构建】

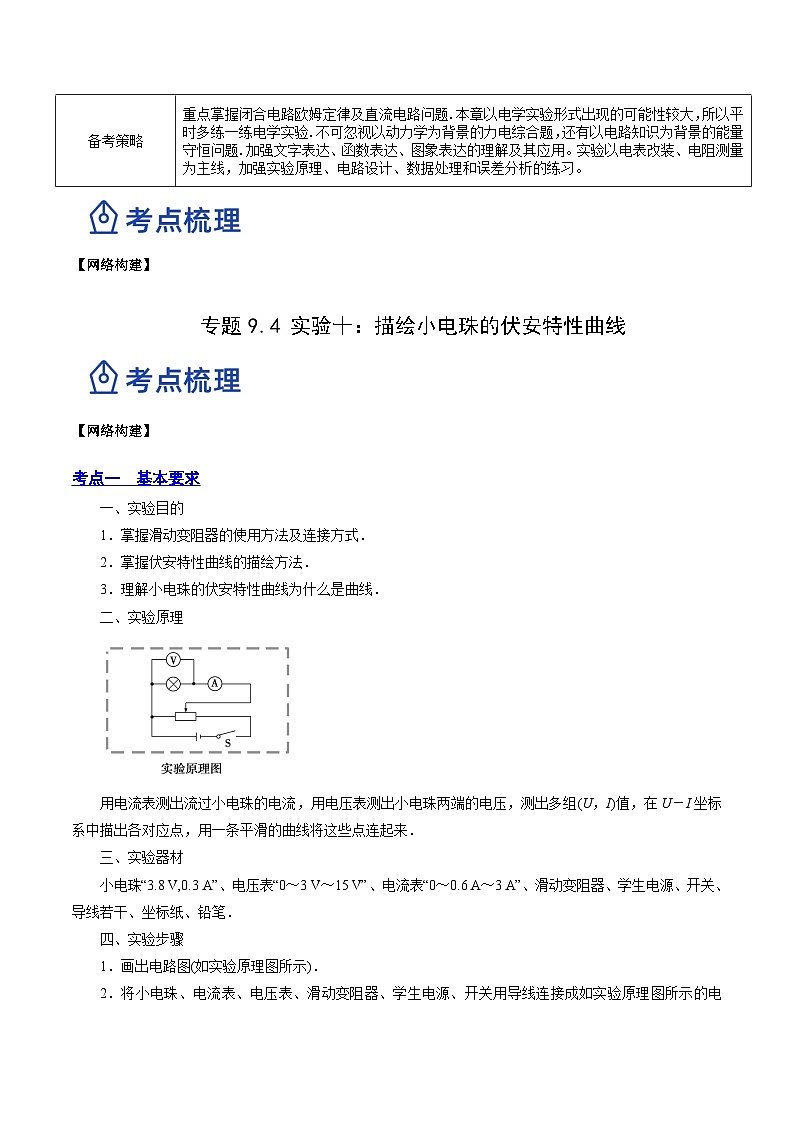

专题9.4 实验十:描绘小电珠的伏安特性曲线
【网络构建】
考点一 基本要求
一、实验目的
1.掌握滑动变阻器的使用方法及连接方式.
2.掌握伏安特性曲线的描绘方法.
3.理解小电珠的伏安特性曲线为什么是曲线.
二、实验原理
用电流表测出流过小电珠的电流,用电压表测出小电珠两端的电压,测出多组(U,I)值,在U-I坐标系中描出各对应点,用一条平滑的曲线将这些点连起来.
三、实验器材
小电珠“3.8 V,0.3 A”、电压表“0~3 V~15 V”、电流表“0~0.6 A~3 A”、滑动变阻器、学生电源、开关、导线若干、坐标纸、铅笔.
四、实验步骤
1.画出电路图(如实验原理图所示).
2.将小电珠、电流表、电压表、滑动变阻器、学生电源、开关用导线连接成如实验原理图所示的电路.

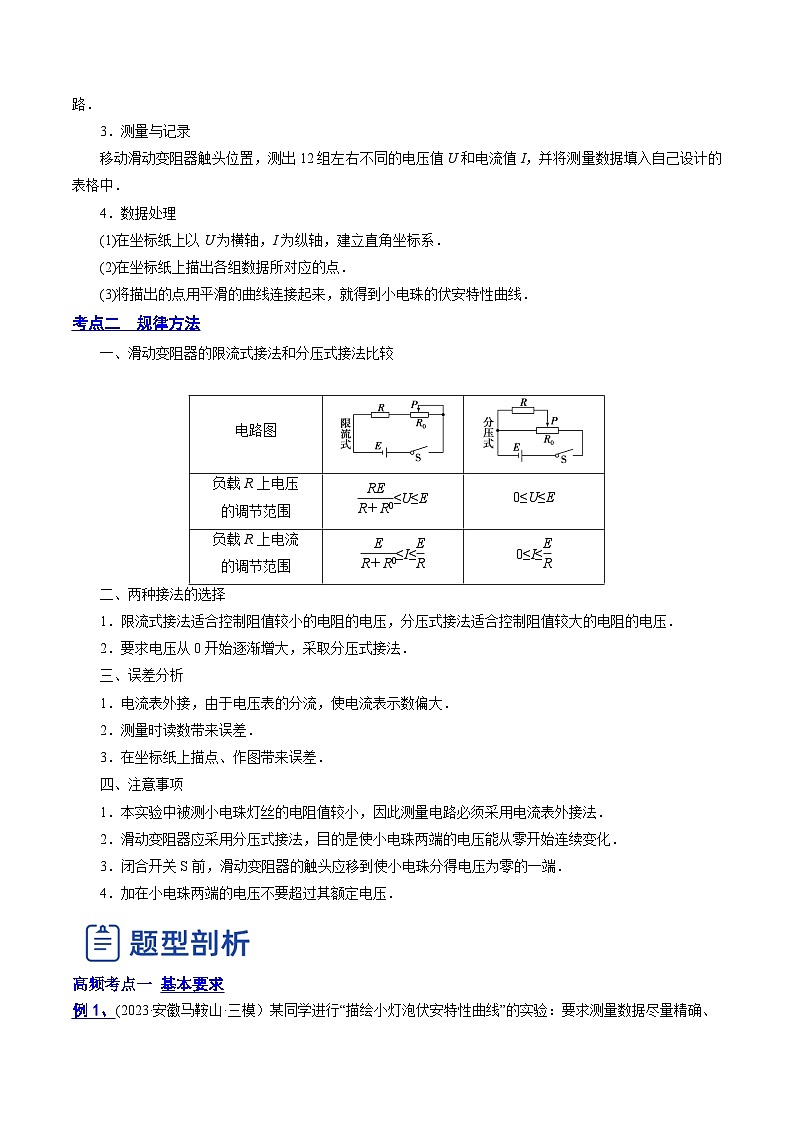

3.测量与记录
移动滑动变阻器触头位置,测出12组左右不同的电压值U和电流值I,并将测量数据填入自己设计的表格中.
4.数据处理
(1)在坐标纸上以U为横轴,I为纵轴,建立直角坐标系.
(2)在坐标纸上描出各组数据所对应的点.
(3)将描出的点用平滑的曲线连接起来,就得到小电珠的伏安特性曲线.
考点二 规律方法
一、滑动变阻器的限流式接法和分压式接法比较
二、两种接法的选择
1.限流式接法适合控制阻值较小的电阻的电压,分压式接法适合控制阻值较大的电阻的电压.
2.要求电压从0开始逐渐增大,采取分压式接法.
三、误差分析
1.电流表外接,由于电压表的分流,使电流表示数偏大.
2.测量时读数带来误差.
3.在坐标纸上描点、作图带来误差.
四、注意事项
1.本实验中被测小电珠灯丝的电阻值较小,因此测量电路必须采用电流表外接法.
2.滑动变阻器应采用分压式接法,目的是使小电珠两端的电压能从零开始连续变化.
3.闭合开关S前,滑动变阻器的触头应移到使小电珠分得电压为零的一端.
4.加在小电珠两端的电压不要超过其额定电压.
高频考点一 基本要求
例1、(2023·安徽马鞍山·三模)某同学进行“描绘小灯泡伏安特性曲线”的实验:要求测量数据尽量精确、绘制曲线完整。已选用的器材有:
待测小灯泡(额定电压为2.5V,额定功率为1.5W);
电源(电动势为3V,内阻约1Ω);
电流表(量程为0~0.6A,内阻约5Ω);
电压表(量程为0~3V,内阻为3kΩ);
开关一个、导线若干。
(1)实验中所用的滑动变阻器应选_____。(填写器材前面的序号)
A.滑动变阻器(最大阻值5Ω,额定电流2A)
B.滑动变阻器(最大阻值100Ω,额定电流2A)
(2)描绘出小灯泡的I-U特性曲线如图中实线所示,则可知该灯泡电阻随电压升高而____(填“增大”“减小”或“不变”);已知图中虚线为该灯泡两端电压为1.5V时I-U特性曲线的切线,则此时灯泡的实际阻值为_____Ω(保留两位有效数字)。
(3)若将两只完全相同的该灯泡串联后与一电动势为3V、内阻为2Ω的电源串联成闭合回路,则每只灯泡的实际功率为_______W(结果保留两位有效数字)。
答案: A 增大 2.8##2.7##2.6##2.9 0.45##0.46##0.47##0.48##0.49##0.50##0.51##0.52##0.53
解析:
(1)[1]描绘小灯泡伏安特性曲线,需要将滑动变阻器采用分压式接法,为方便实验操作滑动变阻器应选较小电阻,故选A;
(2)[2]小灯泡伏安特性曲线的割线斜率为小灯泡的电阻的倒数,则可知该灯泡电阻随电压升高而增大;
[3]灯泡两端电压为1.5V时,此时灯泡的实际阻值为
(3)[4]当把两只这样规格的小灯泡串联后直接接在电动势为3V、内阻为2Ω的电源上组成闭合回路时,设小灯泡的电压为U,电流为I,由闭合电路欧姆定律可得
所以灯泡电压
在U-I中作出上式的图像,如下所示
图线交点坐标约为(0.45V,1.05A),则每只灯泡的功率为
则每只灯泡的实际功率为0.45~0.53W。
【变式训练】(2023·湖南师大附中二模)表格中所列数据是测量小灯泡关系的实验数据:
(1)分析上表内实验数据可知,应选用的实验电路图是图中的_________(填“甲”或“乙”);
(2)在图中的方格纸内画出小灯泡的曲线;________
(3)有人推论:如果灯泡两端的电压增大到3.5V,那么灯泡中通过的电流一定小于0.251A,你认为他的推论是否正确,_______为什么?_______。
(4)如图丙所示,用一个定值电阻R和两个上述小灯泡组成串并联电路,连接到内阻不计、电动势为3V的电源上。已知流过电阻R的电流是流过灯泡b电流的两倍,则流过灯泡b的电流约为________A。
答案: 甲 正确 见解析 0.210
解析:
(1)[1]由表格数据,灯泡电压要从0开始变化,应选择分压式电路,故选甲;
(2)[2]小灯泡的曲线如图所示
(3)[3][4]正确,因为从图线可知,电压越高,灯丝电阻越大,因此3.5 V时的电阻肯定比3.0 V时大,假设此两电压下的电阻相等,则
解得
所以3.5V电压对应的实际电流I<0.2508 A,因此灯泡中通过的电流一定小于0.251 A。
(4)[5]流过电阻R的电流是通过灯泡b的两倍,则流过灯泡a的电流是b的三倍;同时灯泡a和b的电压之和为3 V,则(0.070 A,0.30 V)(0.210 A,2.70 V)两点刚好符合要求,故流过a灯的电流约为0.210 A。
高频考点二 规律方法
例2、(2023·河北冀州中学模拟)某同学想要研究小灯泡的伏安特性,现有的实验器材如下:
A.小灯泡L(额定电压约3.8V,额定功率约1.8W);
B.电压表V1(量程3V,内阻为3kΩ);
C.电压表V2(量程为15V,内阻为15kΩ)
D.电流表A(量程为0.6A,内阻约为1Ω)
E.定值电阻R1(阻值100Ω);
F.定值电阻R2(阻值1000Ω)
G.滑动变阻器R(阻值0~10Ω);。
H.电源E(电动势5V,内阻不计),开关S,导线若干;
(1)该同学已选定的器材是小灯泡L、滑动变阻器R、电源E、开关S、导线若干,要完成该实验,还需要的器材是___________(填写器材前的字母序号)
(2)实验要求能够较准确的画出灯泡的伏安特性曲线,请在虚线框中帮助该同学画出实验电路原理图。( )
(3)正确设计并连接好电路,实验中测得该灯泡的伏安特性曲线如图所示,由实验的图线可知,小灯泡在额定电压下工作时的电阻为___________Ω。(结果保留两位有效数字)
(4)现将两个相同的小灯泡按如图电路图连接到另一个电路中,图中电源的电动势为6V,内阻为1.0Ω,电阻R0的阻值为4.0Ω,闭合开关S,每个小灯泡的实际功率为___________W。(结果保留两位有效数字)
答案: BDF 8.4(8.2-8.6均可) 0.82(0.80-0.85均可)
解析:
(1)[1]要研究小灯泡的伏安特性,需要用到电流表和电压表。灯泡额定电流为
故电流表选择D;
灯泡额定电压为3.8V,若采用电压表V2则测量误差较大,因此电压表应选择V1,即选择B;
同时将电压表V1的量程进行扩大,要大于3.8V。若扩大后的量程为3.8V,则需要串联电阻
则定值电阻应选择R2,即选择F;
故还需要的器材是BDF。
(2)[2]灯泡正常发光时的电阻为
远小于电压表V1的内阻,故电流表应采用外接法;
实验中要求小灯泡两端的电压从零开始变化以便测量多组数据,滑动变阻器应采用分压接法;
定值电阻R2与电压表V1串联测量小灯泡的电压,实验电路图如图所示:
(3)[3]由实验的图线可知,小灯泡在额定电压3.8V下工作时的电流为0.45A,故电阻为
(8.2-8.6均可)
[4]把电源与电阻R0整体看作等效电源,设流过每个灯泡的电流为I,其电压为U,根据闭合电路欧姆定律可得:
U=E-2I(r+R)=6-10I
当路端电压U=0时,电流
I=0.6A
当电流I=0时,路端电压
U=E=6V
在灯泡U-I图象坐标系内作出电源的U-I图象如图所示:
由图示图线可知,灯泡两端电压
U=2.1V
电流
I=0.39A
灯泡实际功率:
(0.80-0.85均可)
【变式训练】(2023·重庆市育才中学二模)太阳能电池在有光照射时,可以将光能转化为电能,在没有光照射且未储存电能时可视为一个电阻。实验小组用伏安法探究某太阳能电池视为电阻RS时的I-U特性。
(1)实验小组设计好电路后,正确操作,得到了多组电压表和电流表的示数U、I,如下表所示:
①他们设计的电路图可能是图甲中的___________(选填“A”或“B”)图。
②根据表中数据作出太阳能电池RS的I-U图线如图乙所示,由I-U图线可知,随所加电压的增大,太阳能电池的电阻RS的变化趋势为___________。
(2)将___________只相同的该太阳能电池的电阻RS并联后,直接与电动势为4V,内阻为200Ω的电源组成闭合回路,可使太阳能电池的总功率最大,最大值为___________W。
答案: A 先几乎不变,后迅速减小 25 0.02
解析:
(1)①[1]根据表中数据可知,电压表和电流表都是从零开始测量,所以电路图选择A;
②[2]由图可知,图线斜率开始几乎不变,然后迅速增大,图线斜率是电阻的倒数,所以开始电阻几乎不变,然后迅速减小;
(2)[3][4]设有n个相同的太阳能电池的电阻RS并联,太阳能电池的总功率
可得
当
时,太阳能电池的总功率最大,带入表格中的数据可得,只有I=0.4mA,U=2.0V的数据合适,则可得
此时太阳能电池的最大总功率为
近5年考情分析
考点要求
等级要求
考题统计
2022
2021
2020
2019
2018
电路的基本概念和规律
Ⅱ
浙江6月卷·T12
浙江1月卷·T12
浙江7月卷·T1
浙江4月卷·T8
浙江4月卷·T5
闭合电路欧姆定律及其应用
Ⅱ
Ⅰ卷·T17
江苏卷·T6
北京卷·T12
浙江1月卷·T6
江苏卷·T3
实验九:测定金属的电阻率
浙江1月卷·T18
浙江6月卷·T18
Ⅰ卷·T22
天津卷·T9
实验十:描绘小电珠的伏安特性曲线
乙卷·T23
甲卷·T23
河北卷·T11
Ⅱ卷·T23
Ⅲ卷·T23
实验十一:测定电源的电动势和内电阻
乙卷·T23
湖南卷·T21
北京卷·T16
山东卷·T14
实验十二:练习使用多用电表
Ⅰ卷·T23
Ⅱ卷·T22
核心素养
物理观念:1.认识电路及其特点,理解电源电动势等重要概念;2.掌握焦耳定律、闭合电路欧姆定律的应用.
科学思维:1.分析电路结构,判断电路有关问题;2.用闭合电路欧姆定律计算电路有关问题.
科学探究:1.善于发现问题,提出合理猜想、设计实验、分析论证、反思评估;2.通过创设问题情境,激发探究欲望,提高实验探究能力.
科学态度与责任:1.树立安全用电、节约用电的思想意识;2.通过实验培养严谨认真、实事求是和持之以恒的科学态度.
命题规律
高考对恒定电流部分的考查内容主要有电路基本概念,欧姆定律和电阻定律,电功率和焦耳定律,动态电路、含容电路和电路故障.以电路为基础,与电动机、磁场、电磁感应相联系综合考查电功、电热及效率.实验考查内容主要有电表的改装和读数,多用电表的原理和使用,以伏安法为代表的电阻的几种测量方法,以伏安法为代表的电源电动势和内阻的测量,传感器应用,以实验原理、电路设计、数据处理和误差分析等知识能力的考查为主,本章考查的主要是科学思维、科学探究、学科素养。
备考策略
重点掌握闭合电路欧姆定律及直流电路问题.本章以电学实验形式出现的可能性较大,所以平时多练一练电学实验.不可忽视以动力学为背景的力电综合题,还有以电路知识为背景的能量守恒问题.加强文字表达、函数表达、图象表达的理解及其应用。实验以电表改装、电阻测量为主线,加强实验原理、电路设计、数据处理和误差分析的练习。
电路图
负载R上电压
的调节范围
eq \f(RE,R+R0)≤U≤E
0≤U≤E
负载R上电流
的调节范围
eq \f(E,R+R0)≤I≤eq \f(E,R)
0≤I≤eq \f(E,R)
U/V
0
0.2
0.5
1.0
1.5
2.0
2.5
3.0
I/A
0
0.050
0.100
0.150
0.180
0.195
0.205
0.215
U/V
0.0
1.2
1.6
2.0
2.4
2.6
2.8
3.0
I/mA
0.0
0.0
0.1
0.4
0.9
1.8
3.3
5.1
