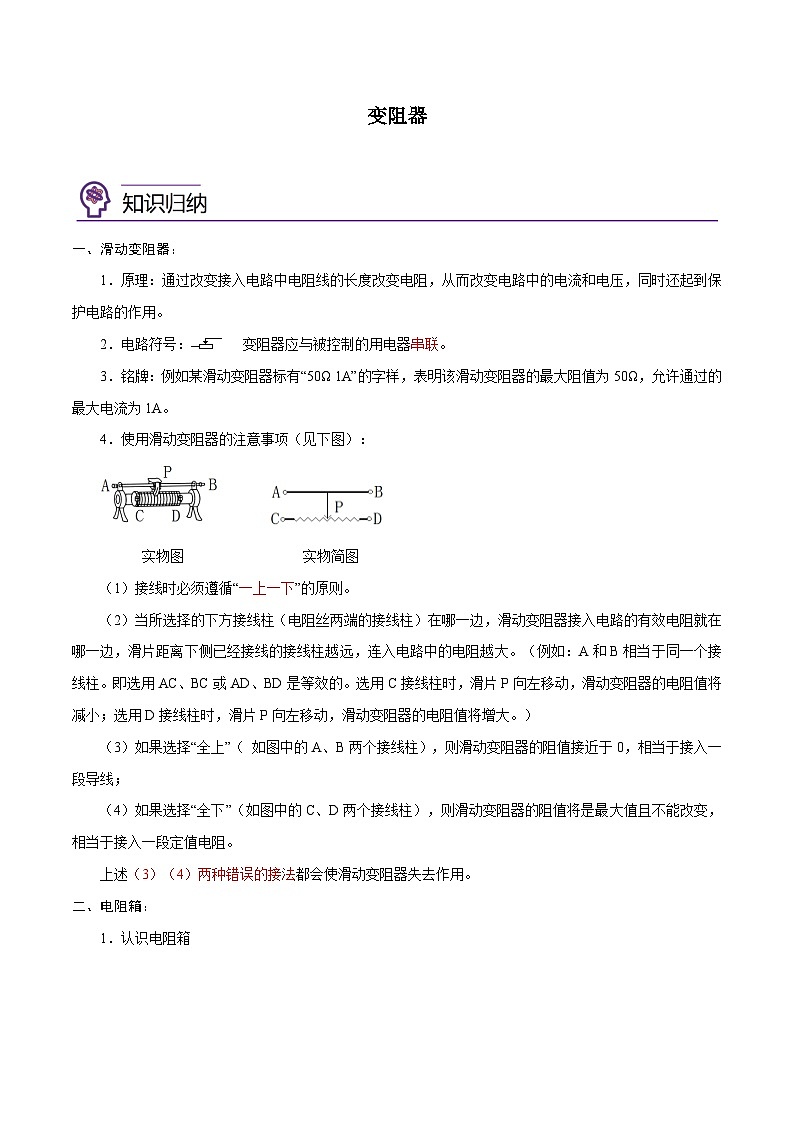

一、滑动变阻器：
1．原理：通过改变接入电路中电阻线的长度改变电阻，从而改变电路中的电流和电压，同时还起到保护电路的作用。
2．电路符号： 变阻器应与被控制的用电器串联。
3．铭牌：例如某滑动变阻器标有“50Ω 1A”的字样，表明该滑动变阻器的最大阻值为50Ω，允许通过的最大电流为1A。
4．使用滑动变阻器的注意事项（见下图）：
实物图 实物简图
（1）接线时必须遵循“一上一下”的原则。
（2）当所选择的下方接线柱（电阻丝两端的接线柱）在哪一边，滑动变阻器接入电路的有效电阻就在哪一边，滑片距离下侧已经接线的接线柱越远，连入电路中的电阻越大。（例如：A和B相当于同一个接线柱。即选用AC、BC或AD、BD是等效的。选用C接线柱时，滑片P向左移动，滑动变阻器的电阻值将减小；选用D接线柱时，滑片P向左移动，滑动变阻器的电阻值将增大。）
（3）如果选择“全上”（ 如图中的A、B两个接线柱），则滑动变阻器的阻值接近于0，相当于接入一段导线；
（4）如果选择“全下”（如图中的C、D两个接线柱），则滑动变阻器的阻值将是最大值且不能改变，相当于接入一段定值电阻。
上述（3）（4）两种错误的接法都会使滑动变阻器失去作用。
二、电阻箱：

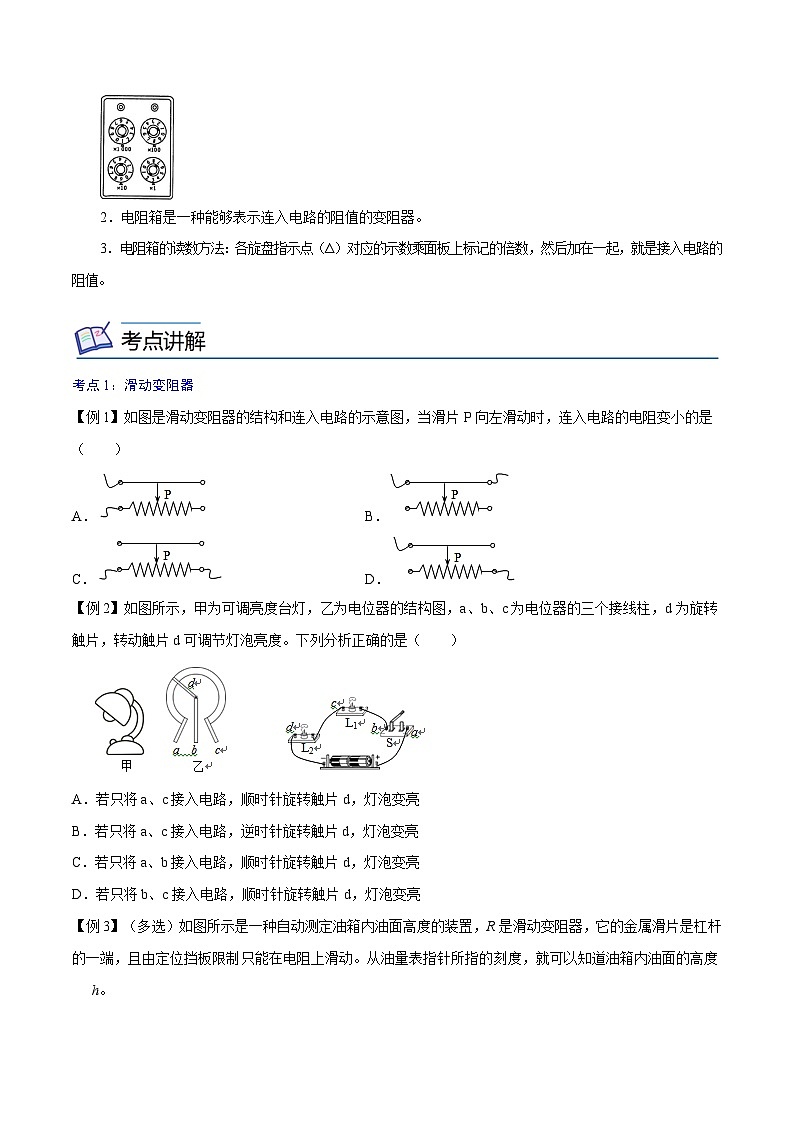

1．认识电阻箱
2．电阻箱是一种能够表示连入电路的阻值的变阻器。
3．电阻箱的读数方法：各旋盘指示点（Δ）对应的示数乘面板上标记的倍数，然后加在一起，就是接入电路的阻值。
考点1：滑动变阻器
【例1】如图是滑动变阻器的结构和连入电路的示意图，当滑片P向左滑动时，连入电路的电阻变小的是
（ ）
A．B．
C．D．
【例2】如图所示，甲为可调亮度台灯，乙为电位器的结构图，a、b、c为电位器的三个接线柱，d为旋转
触片，转动触片d可调节灯泡亮度。下列分析正确的是（ ）
A．若只将a、c接入电路，顺时针旋转触片d，灯泡变亮
B．若只将a、c接入电路，逆时针旋转触片d，灯泡变亮
C．若只将a、b接入电路，顺时针旋转触片d，灯泡变亮
D．若只将b、c接入电路，顺时针旋转触片d，灯泡变亮

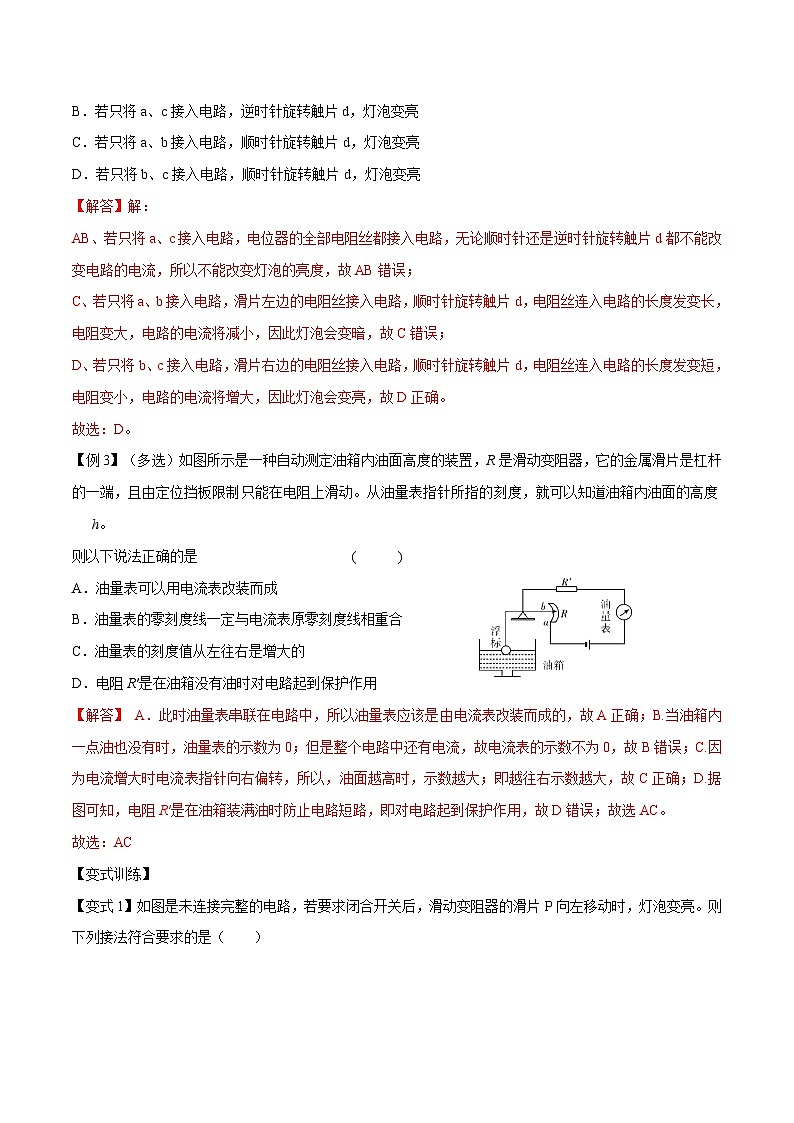

【例3】（多选）如图所示是一种自动测定油箱内油面高度的装置，R是滑动变阻器，它的金属滑片是杠杆
的一端，且由定位挡板限制只能在电阻上滑动。从油量表指针所指的刻度，就可以知道油箱内油面的高度h。
则以下说法正确的是 ( )
A．油量表可以用电流表改装而成
B．油量表的零刻度线一定与电流表原零刻度线相重合
C．油量表的刻度值从左往右是增大的
D．电阻R′是在油箱没有油时对电路起到保护作用
【变式训练】

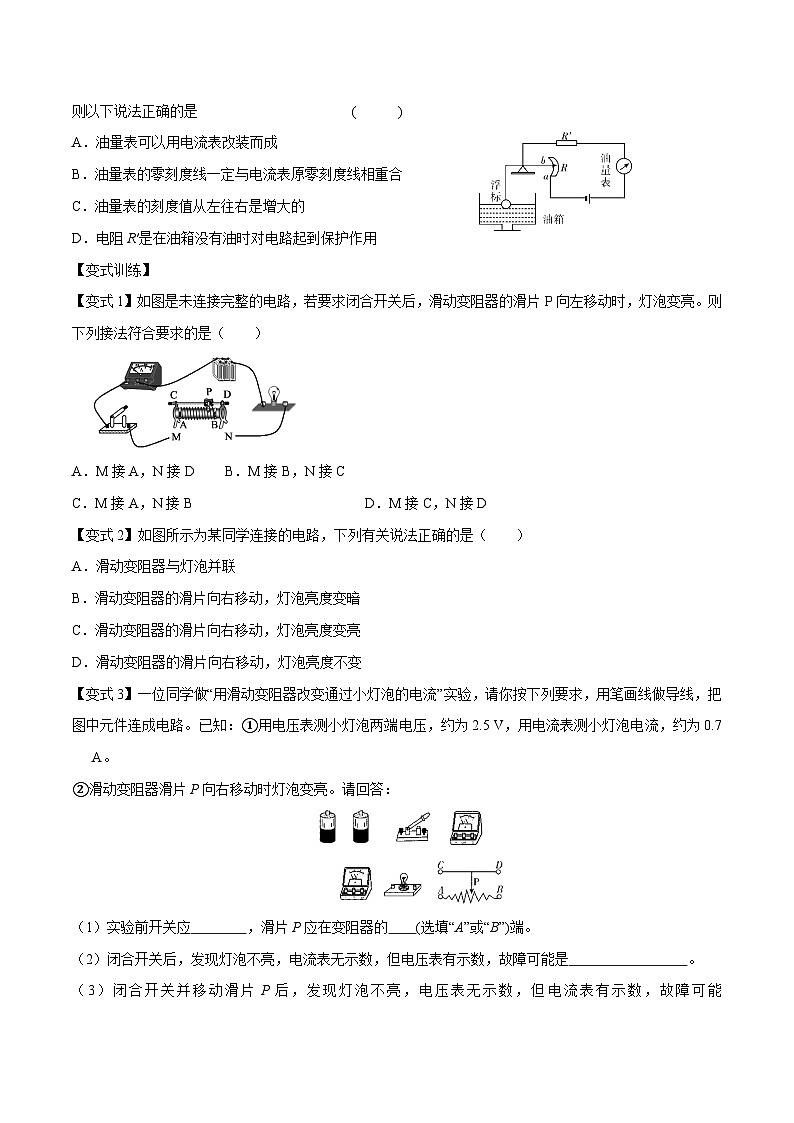

【变式1】如图是未连接完整的电路，若要求闭合开关后，滑动变阻器的滑片P向左移动时，灯泡变亮。则
下列接法符合要求的是（ ）
A．M接A，N接D B．M接B，N接C
C．M接A，N接B D．M接C，N接D
【变式2】如图所示为某同学连接的电路，下列有关说法正确的是（ ）
A．滑动变阻器与灯泡并联
B．滑动变阻器的滑片向右移动，灯泡亮度变暗
C．滑动变阻器的滑片向右移动，灯泡亮度变亮
D．滑动变阻器的滑片向右移动，灯泡亮度不变
【变式3】一位同学做“用滑动变阻器改变通过小灯泡的电流”实验，请你按下列要求，用笔画线做导线，把
图中元件连成电路。已知：①用电压表测小灯泡两端电压，约为2.5 V，用电流表测小灯泡电流，约为0.7 A。
②滑动变阻器滑片P向右移动时灯泡变亮。请回答：
（1）实验前开关应 ，滑片P应在变阻器的 (选填“A”或“B”)端。
（2）闭合开关后，发现灯泡不亮，电流表无示数，但电压表有示数，故障可能是 。
（3）闭合开关并移动滑片P后，发现灯泡不亮，电压表无示数，但电流表有示数，故障可能是 。

考点2：变阻器箱
【例1】如图所示电阻箱，其示数为 Ω，电阻箱的阻值变化范围是 Ω到 Ω之间的任意
整数阻值。
【变式训练】
【变式1】如图所示的旋盘式变阻箱，显示的阻值为 ______ Ω，该电阻箱的电阻变化范围是 ______ Ω．
【变式2】如图所示，电阻箱的示数为 （ ）
A．2057Ω
B．1111Ω
C．2103Ω
D．1102Ω
【变式3】（1）如图1所示，电阻箱的示数为 Ω。
（2）某滑动变阻器上标有“20Ω1A”的字样，其中20Ω表示 ；如图2所示中，闭合开关前，变阻器滑片P应滑到 位置。（选填“最左端”、“最右端”或“中间”）
一、选择题
1．收音机复读机上的“音量Vlume”旋钮，能够控制声音的响度。它的实质是一个（ ）
A．电流表B．电压表C．变阻器D．开关
2．常用的变阻器有滑动变阻器和电阻箱，下列说法中正确的是（ ）
A．电阻箱能逐渐地改变它连入电路的电阻，但不能表示出连入的阻值
B．滑动变阻器能够表示出它连入电路的阻值
C．电阻箱能表示出它连入电路的阻值
D．这两种变阻器规定有最大的阻值，对通过它们的电流没有任何限制
3．滑动变阻器能改变其接入电路中电阻的大小。主要是改变了变阻器接入电路中电阻丝的（ ）
A．长度B．材料C．横截面积D．温度
4．甲变阻器标有“50Ω1.5A”，乙变阻器标有“10Ω2.5A”，两变阻器的瓷筒的粗细、长度一样，电阻线由同种合金材料制成，则（ ）
A．甲的电阻线较粗
B．乙的电阻线较粗
C．两变阻器的电阻线粗细相同
D．无法判定
5．图中，电阻箱的示数为（ ）
A．2011Ω
B．1021Ω
C．2101Ω
D．1102Ω
6．如图是音响上音量调节装置，其简化电路如图右，需在M、N间接入一个滑动变阻器，使滑片P向右移动时电流减小，音量降低。下列连接方式中可行的是（ ）
A．M接A，N接B
B．M接C，N接D
C．M接A，N接D
D．M接C，N接B
7．如图是滑动变阻器的结构和连入电路的示意图，当滑片P向右滑动时，连入电路的电阻变大的是（ ）
8．如图，当滑动变阻器的滑片向右移动时，能使电路中的电阻变大的接法是（ ）
9．如图为某台灯用于调节亮度的电位器结构图，A、B、C是它的是三个接线柱，A、C分别与弧形电阻丝的两端相连，B与金属滑片P相连，转动旋钮，滑片在弧形电阻丝上同向滑动即可调节灯泡亮度，下列分析正确的是（ ）
A．电位器与灯泡并联
B．若只将A、B接入电路，顺时针转动旋钮时灯泡变暗
C．若只将A、C接入电路，顺时针转动旋钮时灯泡变亮
D．若只将B、C接入电路，顺时针转动旋钮时灯泡变暗
10．如图所示，有关滑动变阻器的使用，说法正确的是（ ）
A．接线柱C、D 端接进电路为定值电阻
B．接线柱A、B端接进电路为一根导线
C．A、C端接进电路，向D端移动P，电阻增大
D．C、B端接进电路，电流方向为C→P→B
11．如图是未连接完整的电路，若要求闭合开关后，滑动变阻器的滑片P向右移动时，灯泡变亮，则下列接法符合要求的是（ ）
A．M接A，N接D
B．M接B，N接C
C．M接A，N接B
D．M接C，N接A
12．如图所示，甲为可调亮度台灯，乙为电位器的结构图，A、B、C为电位器的三个接线柱，转动滑片可调节灯泡亮度。下列分析正确的是（ ）
A．若只将A、C接入电路，顺时针旋转滑片，灯泡变亮
B．该电位器是通过改变接入电路中电阻丝的长度来改变灯泡亮度
C．若只将A、B接入电路，顺时针旋转滑片，灯泡变亮
D．若只将B、C接入电路，逆时针旋转滑片，灯泡变亮
二、填空题
13．滑动变阻器是靠改变连入电路中的电阻线的 来改变电阻的。旋转收音机的音量旋钮时，实质是调节内部的 ，进而改变电路中的电流，起到调节音量的目的。
14．实验室中某个常用的滑动变阻器铭牌上标有：“20Ω2A”。其中“2A”的物理意义是 ；“20Ω”表示此滑动变阻器的最大阻值为 Ω。
15．小林同学想利用滑动变阻器调节小电动机的转速，设计了如图甲所示的实物电路，要提高转速，滑片P应该向 （选填“A”或“B”）端滑动；在电路中正确接入电流表后，当最快转速时小林同学发现电流表指针如图乙所示，此时电流为 A。
16．如图甲所示电阻箱读数是 Ω，乙图电流表读数是 A。
17．如图所示，A、B、C、D分别代表滑动变阻器的四个接线柱，若将滑片P向右移，使变阻器阻值减小，可以将导线接在 或 两个接线柱上；若接在 两个接线柱上阻值为0Ω；若接在 两个接线柱上，阻值为最大且不变。
三、作图题
18．请完成如图所示的实物图，要求开关S闭合，滑片向右移动时灯L变亮。
19．如图所示请将滑动变阻器接入电路，要求：滑动变阻器的滑片向右滑动时灯泡变暗。

20．如图是某油量表的部分电路，若油量表由电压表改装而成，且油量增加时电压表读数增大，请将电压表接在图丙电路中的适当位置，并标明电压表的“+”，“﹣”接线柱。
21．如图所示的电路中，有几根导线尚未连接，请用笔画线代替导线补上。补上后要求：
（1）两灯泡并联；
（2）电流表测灯L1的电流；
（3）闭合开关后，向A端移动滑动变阻器的滑片P，两灯均变暗。
四、实验探究题
22．滑动变阻器的使用：
（1）滑动变阻器接入电路时，两个接线柱要“一上一下”。
（2）与需要调节的用电器 联。（选填“串”或“并”）
（3）闭合开关前，滑片要滑到阻值 （选“最大”“最小”）的位置。
（4）用滑动变阻器控制灯泡亮度：请在方框中画出对应的电路图。
23．学习使用滑动变阻器，连接了如图所示的电路。
（1）滑动变阻器的原理：通过改变接入电路中电阻线的 ，从而改变接入电路中 的大小。
（2）滑动变阻器的电路符号 。
（3）某滑动变阻器的铭牌上标有“20Ω1.5A”，其中“20Ω”表示 。
（4）闭合开关前，滑片P置于 端（选填“A”或“B”），把滑片P向A端移动时，接入电路的电阻 （选填“变大”或“变小”），灯泡的亮度 （选填“变亮”或“变暗”）。
