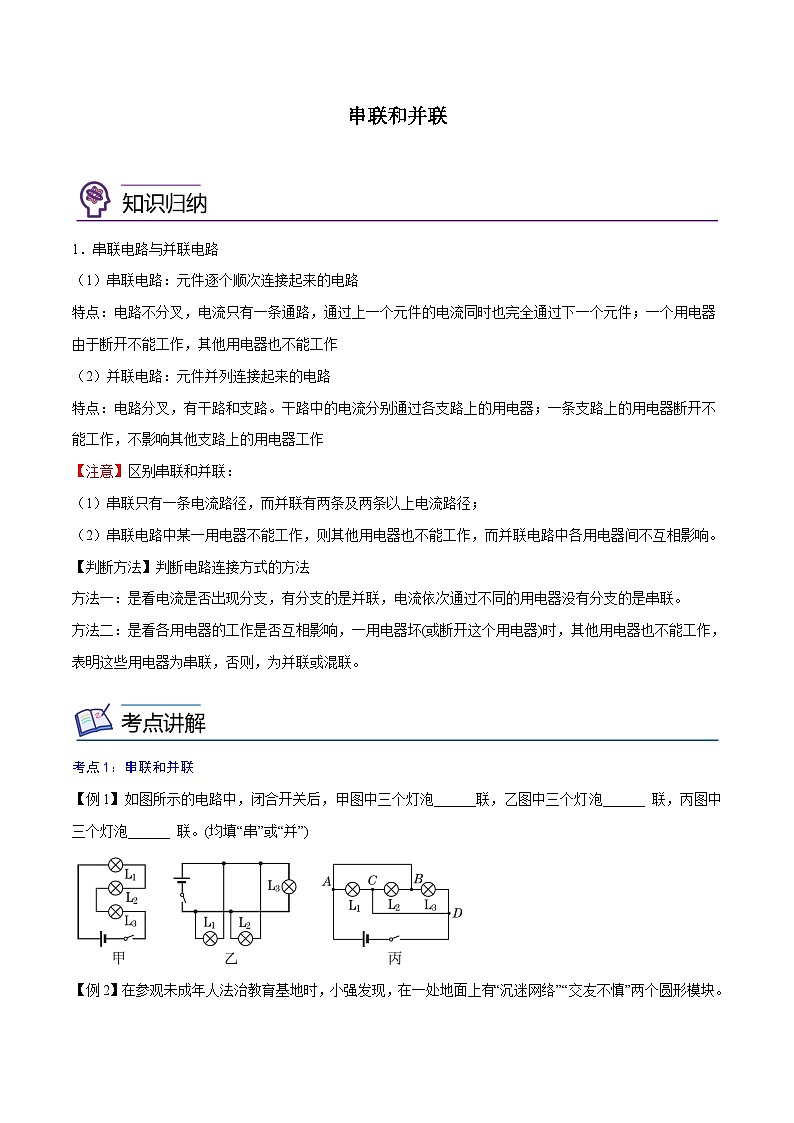

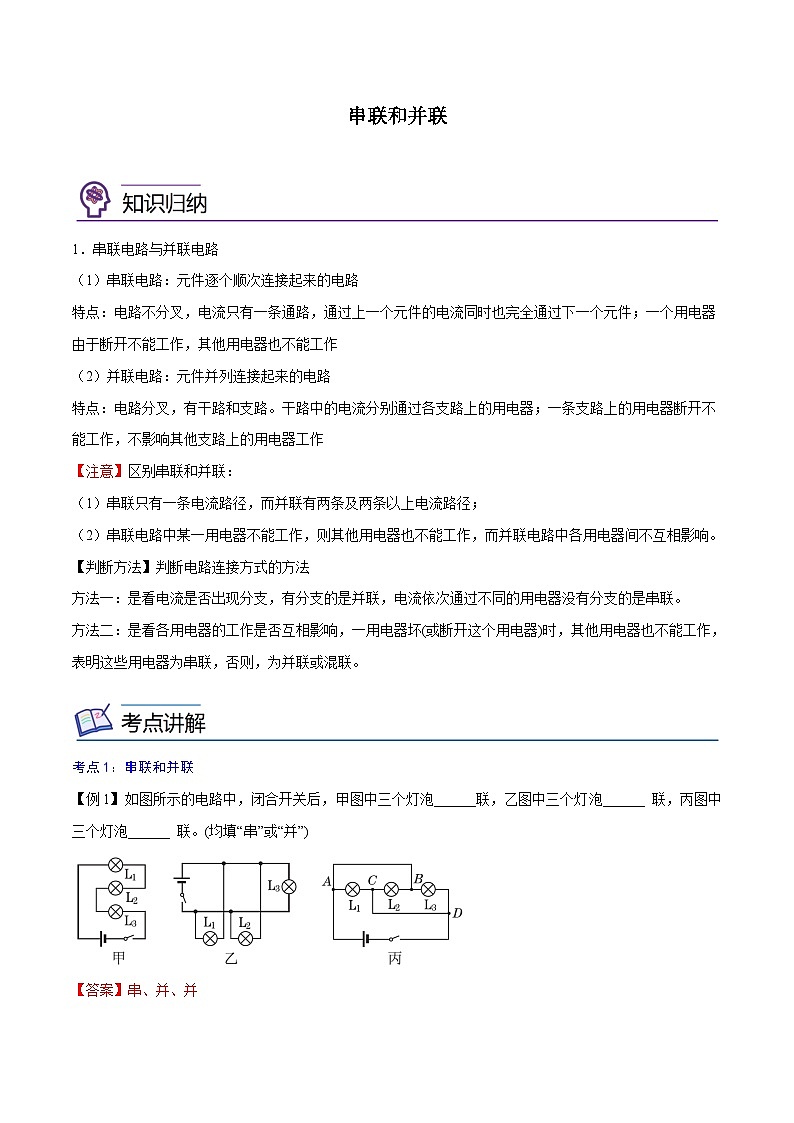

1．串联电路与并联电路
（1）串联电路：元件逐个顺次连接起来的电路
特点：电路不分叉，电流只有一条通路，通过上一个元件的电流同时也完全通过下一个元件；一个用电器由于断开不能工作，其他用电器也不能工作
（2）并联电路：元件并列连接起来的电路
特点：电路分叉，有干路和支路。干路中的电流分别通过各支路上的用电器；一条支路上的用电器断开不能工作，不影响其他支路上的用电器工作
【注意】区别串联和并联：
（1）串联只有一条电流路径，而并联有两条及两条以上电流路径；
（2）串联电路中某一用电器不能工作，则其他用电器也不能工作，而并联电路中各用电器间不互相影响。
【判断方法】判断电路连接方式的方法
方法一：是看电流是否出现分支，有分支的是并联，电流依次通过不同的用电器没有分支的是串联。
方法二：是看各用电器的工作是否互相影响，一用电器坏(或断开这个用电器)时，其他用电器也不能工作，表明这些用电器为串联，否则，为并联或混联。
考点1：串联和并联
【例1】如图所示的电路中，闭合开关后，甲图中三个灯泡______联，乙图中三个灯泡______ 联，丙图中三个灯泡______ 联。(均填“串”或“并”)

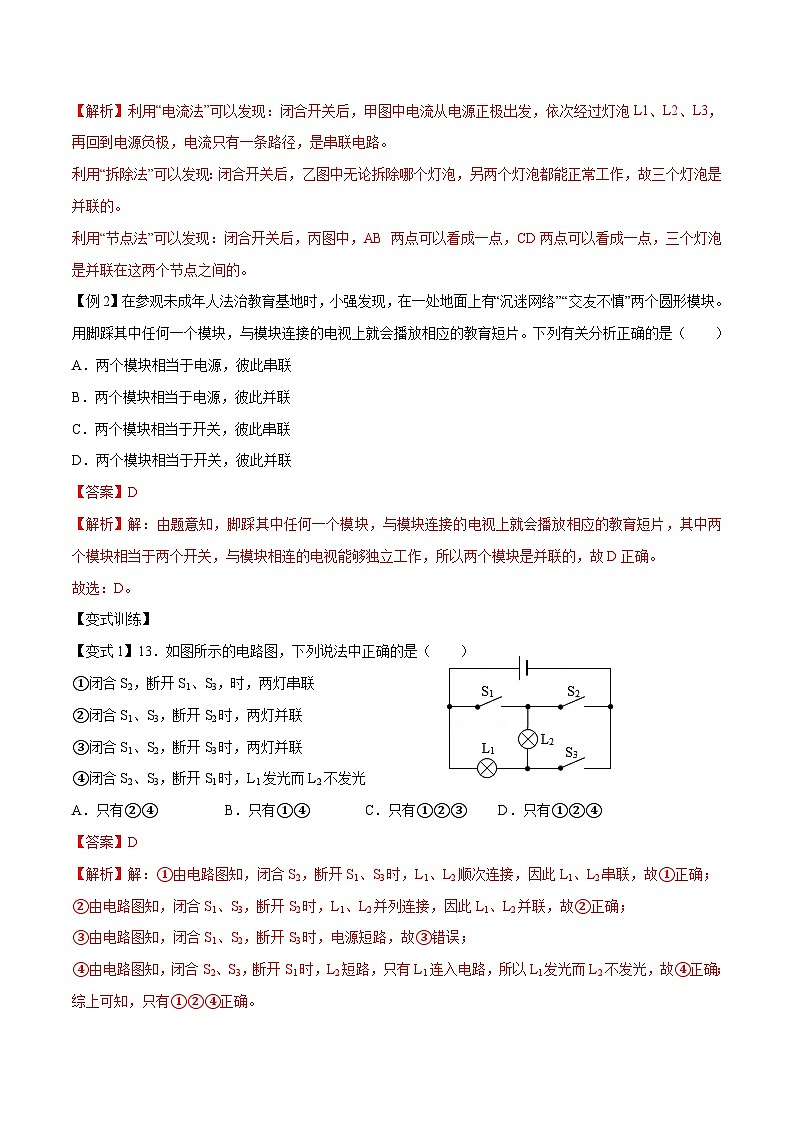

【例2】在参观未成年人法治教育基地时，小强发现，在一处地面上有“沉迷网络”“交友不慎”两个圆形模块。

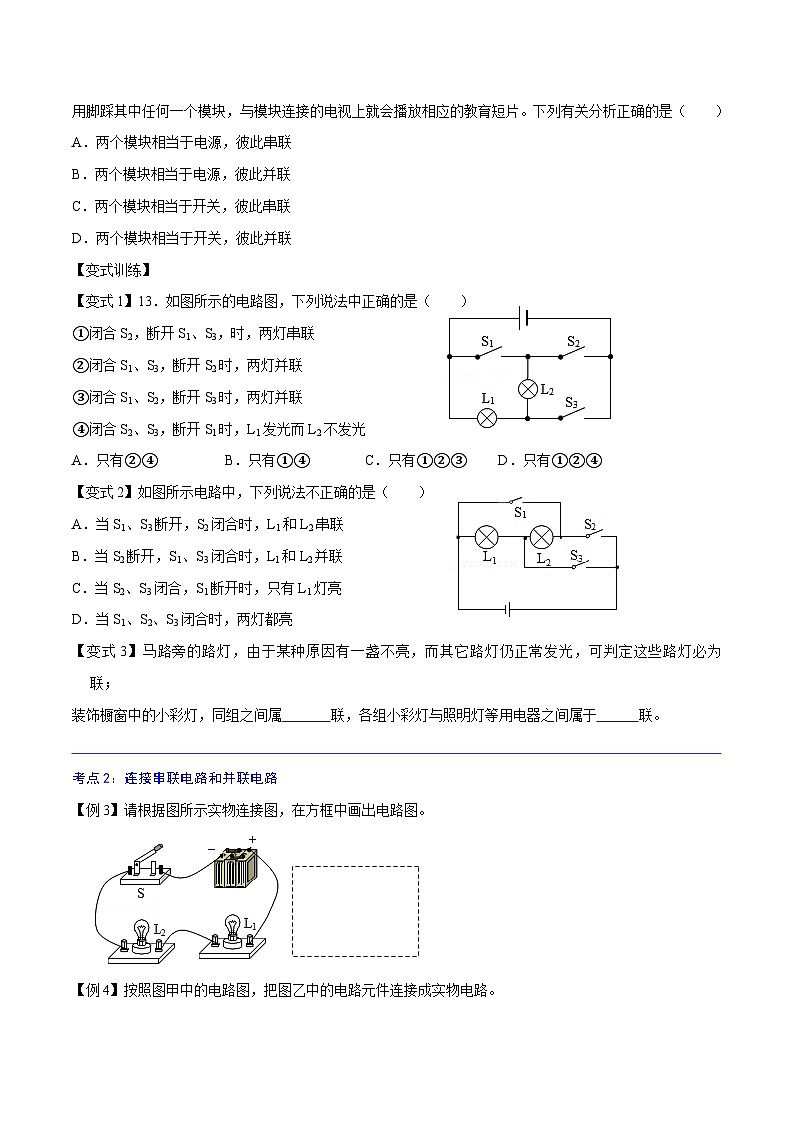

用脚踩其中任何一个模块，与模块连接的电视上就会播放相应的教育短片。下列有关分析正确的是（ ）
A．两个模块相当于电源，彼此串联
B．两个模块相当于电源，彼此并联
C．两个模块相当于开关，彼此串联
D．两个模块相当于开关，彼此并联
【变式训练】
【变式1】13．如图所示的电路图，下列说法中正确的是（ ）
①闭合S2，断开S1、S3，时，两灯串联
②闭合S1、S3，断开S2时，两灯并联
③闭合S1、S2，断开S3时，两灯并联
④闭合S2、S3，断开S1时，L1发光而L2不发光
A．只有②④B．只有①④C．只有①②③D．只有①②④

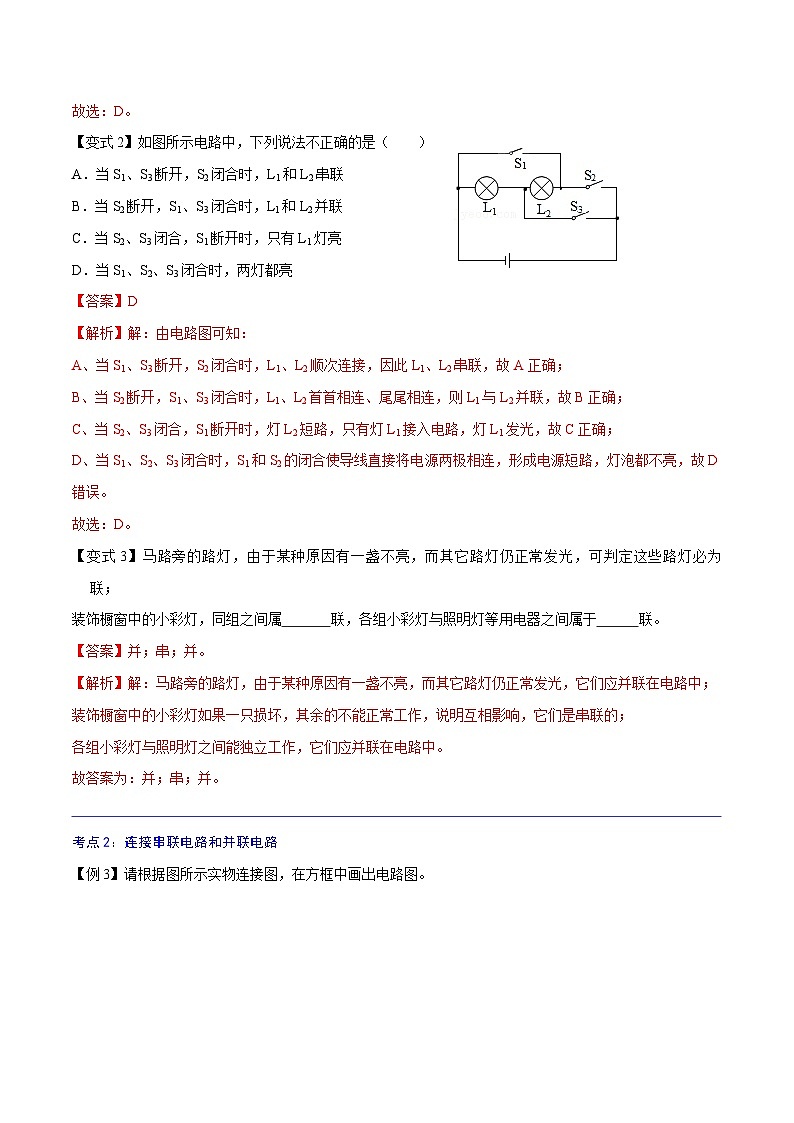

【变式2】如图所示电路中，下列说法不正确的是（ ）
A．当S1、S3断开，S2闭合时，L1和L2串联
B．当S2断开，S1、S3闭合时，L1和L2并联
C．当S2、S3闭合，S1断开时，只有L1灯亮
D．当S1、S2、S3闭合时，两灯都亮
【变式3】马路旁的路灯，由于某种原因有一盏不亮，而其它路灯仍正常发光，可判定这些路灯必为 联；
装饰橱窗中的小彩灯，同组之间属 联，各组小彩灯与照明灯等用电器之间属于 联。

考点2：连接串联电路和并联电路
【例3】请根据图所示实物连接图，在方框中画出电路图。
【例4】按照图甲中的电路图，把图乙中的电路元件连接成实物电路。

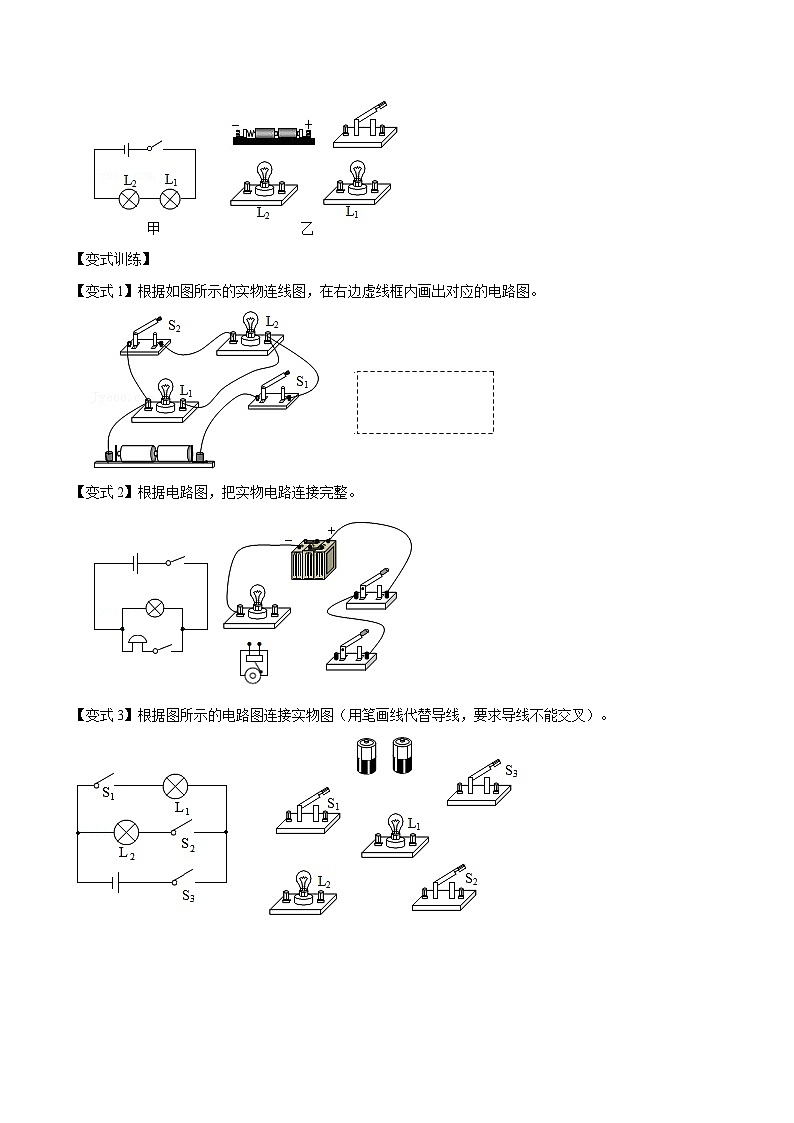

【变式训练】
【变式1】根据如图所示的实物连线图，在右边虚线框内画出对应的电路图。
【变式2】根据电路图，把实物电路连接完整。
【变式3】根据图所示的电路图连接实物图（用笔画线代替导线，要求导线不能交叉）。
一、选择题
1．如图所示的四个电路中，开关闭合后两个灯泡串联的是（ ）
2．下列电路中，属于并联电路的是（ ）
3．小华有一发光棒，闭合开关，众小灯齐发光；一段时间后，其中一小灯熄灭，如图所示，关于该小灯灭的原因以及众小灯的电路连接方式，下列猜想中合理的是（ ）
A．若该小灯处断路，众小灯串联；若该小灯处短路，众小灯串联
B．若该小灯处断路，众小灯并联：若该小灯处短路，众小灯并联
C．若该小灯处断路，众小灯并联；若该小灯处短路，众小灯串联
D．若该小灯处断路，众小灯串联：若该小灯处短路，众小灯并联
4．电冰箱是现代家庭的常用电器，它内部的电路元件主要包括压缩机（其主要部件是电动机）和冷藏室内的照明灯。如图是一台能正常工作的电冰箱的简化电路图，下列判断正确的是（ ）
A．电路图中的照明灯与电动机是串联的
B．电动机工作时将机械能转化为电能
C．温控开关断开，照明灯熄灭
D．冰箱门关闭时，灯开关断开，照明灯熄灭
5．在如图所示的甲、乙两个实物图中，闭合所有开关，各元件均能正常工作。现将一根导线接到两电路中的不同位置，会有不同的现象发生，下列说法中正确的是（ ）
A．在甲图中，如果断开S，将导线接到开关的两端，则L1、L2被短路
B．在乙图中，闭合S1，断开S2，将导线接到灯泡两端，则电路中无电流通过，电动机和灯泡都不工作
C．在乙图中，闭合S1、S2，将导线接到电动机两端，则电动机和灯泡都不工作
D．在甲图中，闭合S，将导线接到L1两端，则L1、L2不发光
6．下列说法中不正确的是（ ）
A．只闭合开关S2时，灯L1、L2串联
B．只闭合开关S1、S3时，灯L1、L2并联
C．只闭合开关S1、S2时，灯L1、L2并联
D．同时闭合开关S1、S2、S3，会烧坏电源
7．家庭厨房安装的抽油烟机里有照明灯和换气扇.它们既能单独工作，又能同时工作，如图所示电路中，符合上述要求的是（ ）
8．校园里的自动售货机可通过手机扫码（闭合S1）或通过投币（闭合S2），启动电动机完成自动售货，在光线较暗时光控开关S3自动闭合，接通灯泡照明，符合上述情况的电路设计是下图中的（ ）
9．小聪受楼道灯电路的启发，在爷爷的卧室里安装了这样一个“聪明”电路。晚上只要拍拍手，灯就亮了，过一会自动熄灭，给爷爷带来了方便。不过遇到晚上有雷雨，就麻烦了，雷声使灯不断被点亮，影响爷爷休息。还有爷爷睡觉前需要这盏灯一直被点亮。小聪利用两个开关S1、S2改进了电路。通过对开关S1、S2的操作，可以取消自动功能，使灯一直被点亮或者一直不亮。符合这一要求的电路图是（ ）
10．常用智能手机是通过指纹开关S1或密码开关S2来解锁的，若其中任一方式解锁失败后，锁定开关S3均会断开而暂停手机解锁功能，S3将在一段时间后自动闭合而恢复解锁功能。若用灯泡L发光模拟手机解锁成功，则符合要求的模拟电路是（ ）
11．下列电路图和所示实物图对应的是（ ）
二、填空题
12．马路边的路灯总是同时亮，同时灭，灯与灯之间是 联的；晚上，人从路灯下走过时，路灯下的影子是由于光的 形成的。
13．如图所示电路，当闭合开关 时，灯L1和L2串联；当闭合开关 时，灯L1和L2并联。
14．如图要使L1和L2组成串联电路，应闭合开关 ；要使L1和L2组成并联，应闭合开关 。
15．如图所示，在电路中要使灯L1和L2并联，应闭合开关 。为了防止短路，不能同时闭合开关 。
16．一个开关同时控制两盏电灯的亮与熄，则两灯 （选填：a串联；b并联；c可能串联可能并联）。街道的路灯的连接方式是 。在如图所示的电路中，灯L2与A 联，要使灯L1单独发光，必须闭合开关 。
17．在如图所示的电路中当开关S2、S3闭合，S1断开时，灯L1、L2是 联；当S2断开，S1、S3闭合时，灯 （选填“L1”“L2“或“L1和L2“”）亮；当S1、S2闭合时，会发生电源 ，这是绝对不允许的。
18．如图所示为小亮设计的电路图，闭合开关 时，L1、L2和L3组成串联电路；闭合开关 时，L1和L2组成并联电路。如果要使灯L2亮、灯L1、L3不亮，则应将闭合开关 。
三、作图题
19．按图甲所示的电路图连接图乙的实物图。
20．按下图所示的电路图，用笔画线连接好相应的实物电路。
21．按照图甲所示的电路图，用笔画线代替导线，把图乙所示的实物连接起来。
22．根据电路图连接实物图导线不能交叉
23．某科技小组为医院病房设计呼叫电路，在病人需要护理时，闭合床头开关S1或S2，护士值班室的护士就能及时看到对应的灯L1或L2亮，同时听到电铃响起。请用笔画线代替导线在图中连接符合设计要求的电路图。
24．如图所示，请根据实物图在下框中画出对应的电路图。
25．根据图所示的实物电路，在右边虚线框内画电路图。
