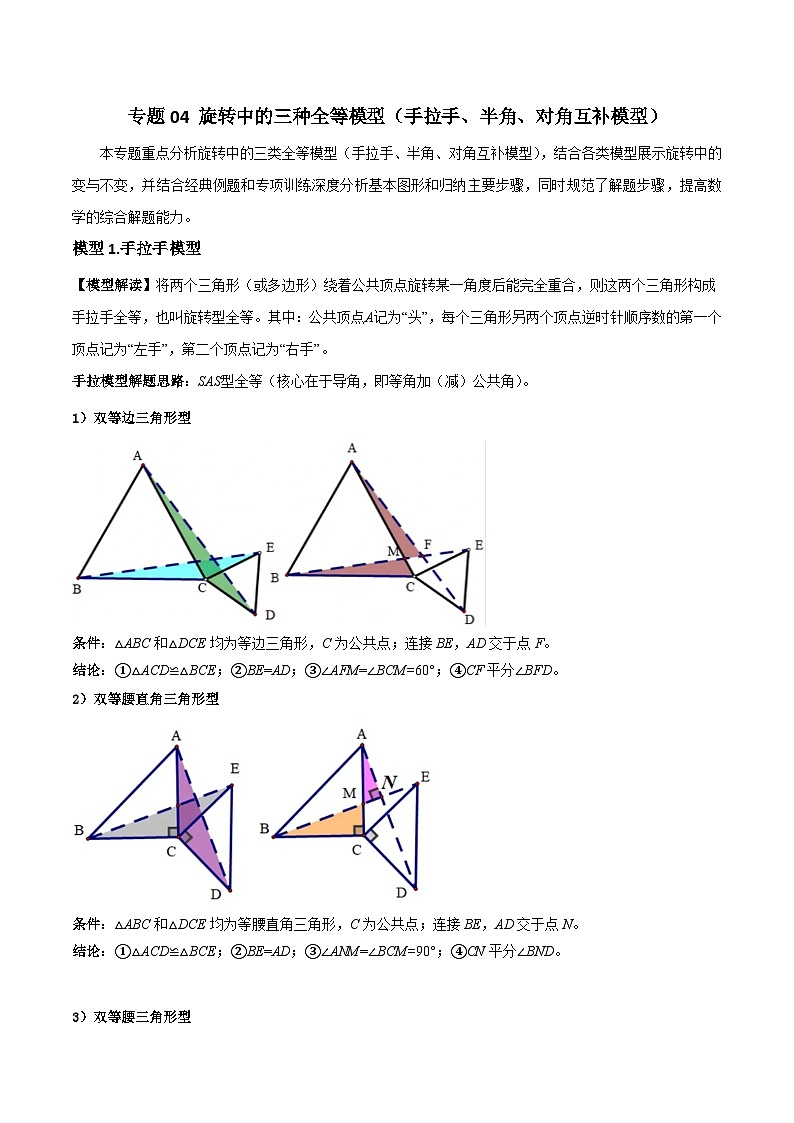

模型1.手拉手模型
【模型解读】将两个三角形（或多边形）绕着公共顶点旋转某一角度后能完全重合，则这两个三角形构成手拉手全等，也叫旋转型全等。其中：公共顶点A记为“头”，每个三角形另两个顶点逆时针顺序数的第一个顶点记为“左手”，第二个顶点记为“右手”。
手拉模型解题思路：SAS型全等（核心在于导角，即等角加（减）公共角）。
1）双等边三角形型
条件：△ABC和△DCE均为等边三角形，C为公共点；连接BE，AD交于点F。
结论：①△ACD≌△BCE；②BE=AD；③∠AFM=∠BCM=60°；④CF平分∠BFD。
2）双等腰直角三角形型
条件：△ABC和△DCE均为等腰直角三角形，C为公共点；连接BE，AD交于点N。
结论：①△ACD≌△BCE；②BE=AD；③∠ANM=∠BCM=90°；④CN平分∠BND。

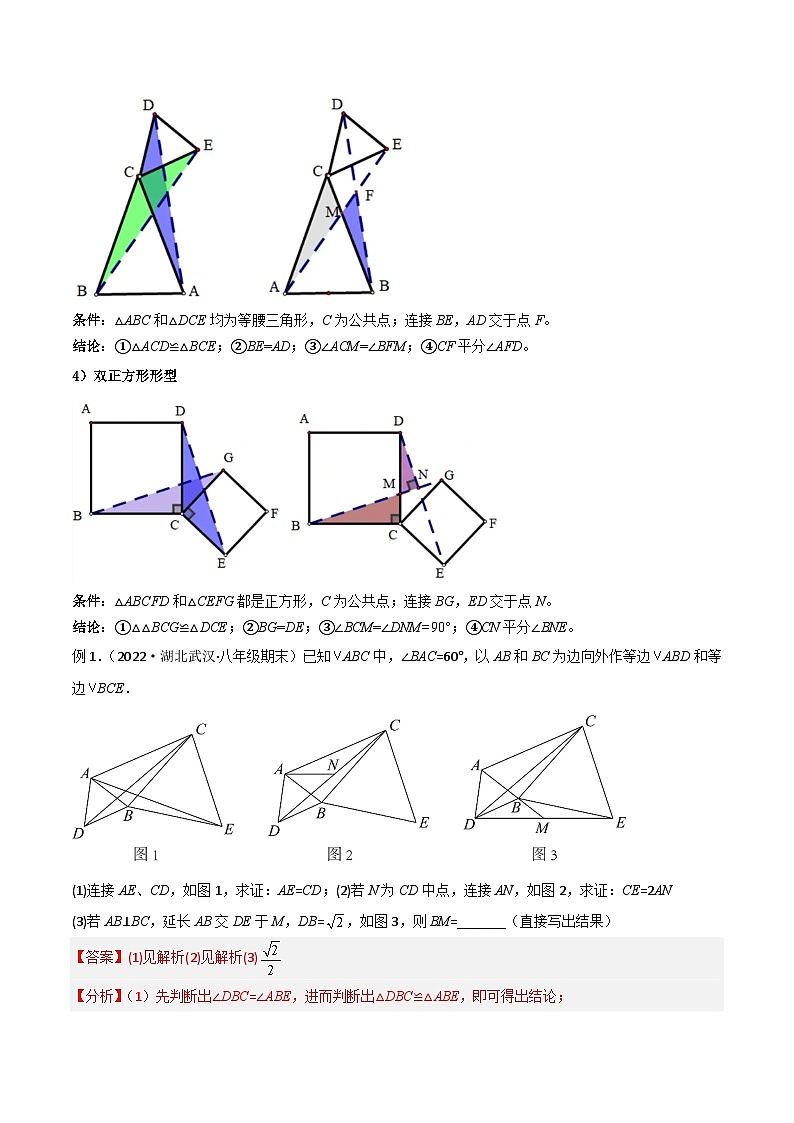

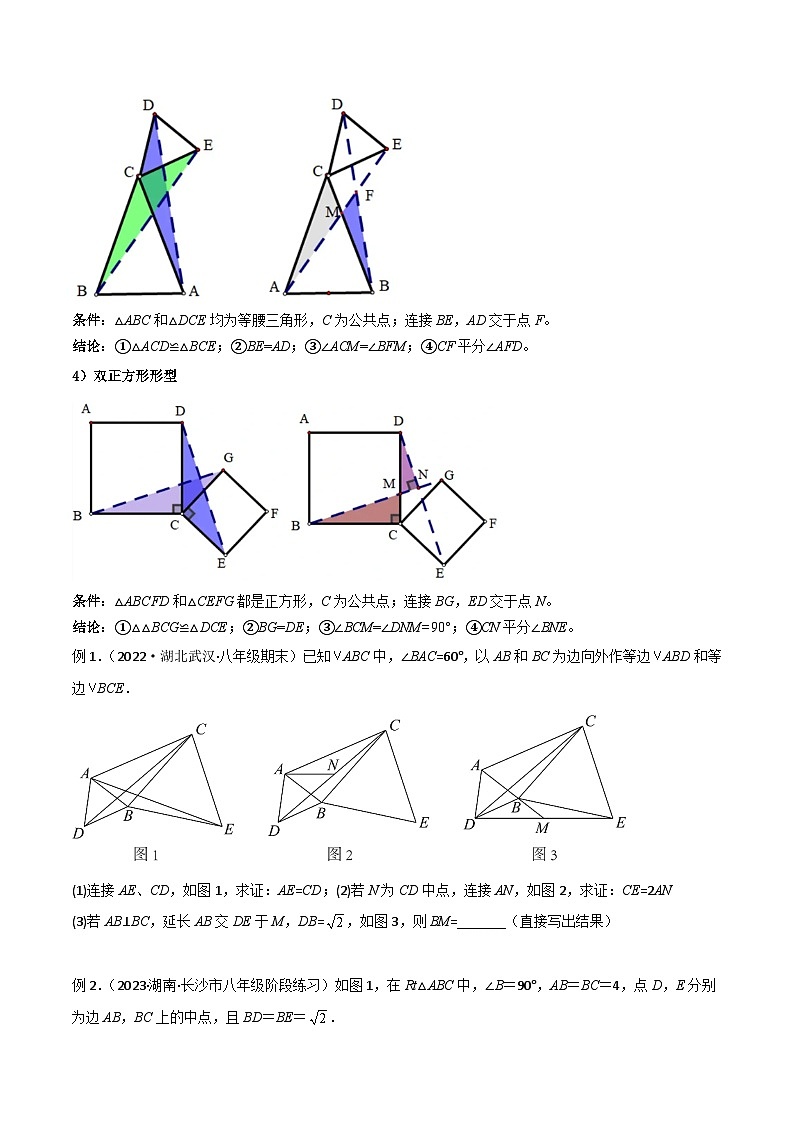

3）双等腰三角形型
条件：△ABC和△DCE均为等腰三角形，C为公共点；连接BE，AD交于点F。
结论：①△ACD≌△BCE；②BE=AD；③∠ACM=∠BFM；④CF平分∠AFD。
4）双正方形形型
条件：△ABCFD和△CEFG都是正方形，C为公共点；连接BG，ED交于点N。
结论：①△△BCG≌△DCE；②BG=DE；③∠BCM=∠DNM=90°；④CN平分∠BNE。
例1．（2022·湖北武汉·八年级期末）已知ABC中，∠BAC=60°，以AB和BC为边向外作等边ABD和等边BCE．
(1)连接AE、CD，如图1，求证：AE=CD；(2)若N为CD中点，连接AN，如图2，求证：CE=2AN
(3)若AB⊥BC，延长AB交DE于M，DB=，如图3，则BM=_______（直接写出结果）

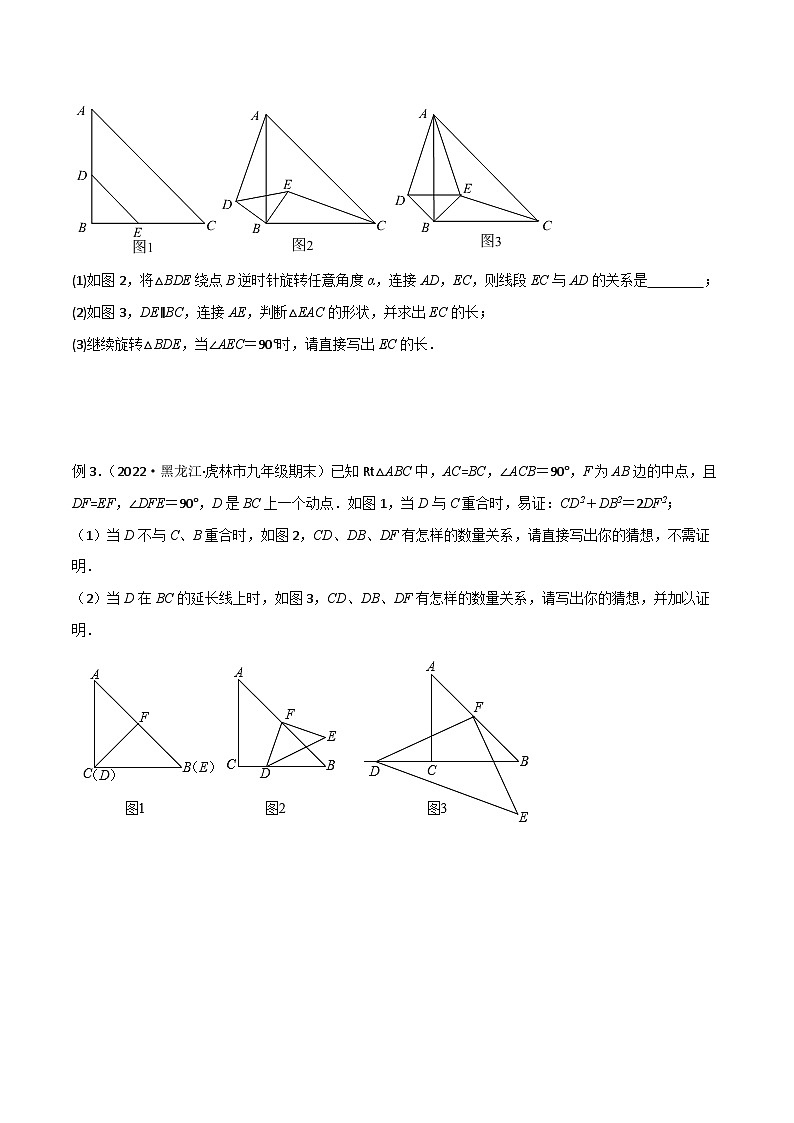

例2．（2023·湖南·长沙市八年级阶段练习）如图1，在Rt△ABC中，∠B＝90°，AB＝BC＝4，点D，E分别为边AB，BC上的中点，且BD＝BE＝．
(1)如图2，将△BDE绕点B逆时针旋转任意角度α，连接AD，EC，则线段EC与AD的关系是 ；
(2)如图3，DE∥BC，连接AE，判断△EAC的形状，并求出EC的长；
(3)继续旋转△BDE，当∠AEC＝90°时，请直接写出EC的长．
例3．（2022·黑龙江·虎林市九年级期末）已知Rt△ABC中，AC=BC，∠ACB＝90°，F为AB边的中点，且DF=EF，∠DFE＝90°，D是BC上一个动点．如图1，当D与C重合时，易证：CD2＋DB2＝2DF2；
（1）当D不与C、B重合时，如图2，CD、DB、DF有怎样的数量关系，请直接写出你的猜想，不需证明．
（2）当D在BC的延长线上时，如图3，CD、DB、DF有怎样的数量关系，请写出你的猜想，并加以证明．
例4．（2022·山西大同·九年级期中）综合与实践：已知是等腰三角形，．
（1）特殊情形：如图1，当∥时，______．（填“＞”“＜”或“＝”）；（2）发现结论：若将图1中的绕点顺时针旋转（）到图2所示的位置，则（1）中的结论还成立吗？请说明理由．（3）拓展运用：某学习小组在解答问题：“如图3，点是等腰直角三角形内一点，，且，，，求的度数”时，小明发现可以利用旋转的知识，将绕点顺时针旋转90°得到，连接，构造新图形解决问题．请你根据小明的发现直接写出的度数．
例5．（2023春·浙江·八年级专题练习）边长为4的正方形ABCD与边长为2的正方形CEFG如图1摆放，将正方形CEFG绕点C顺时针旋转，旋转角为α，连接BG，DE．
（1）如图2，求证：△BCG≌△DCE；
（2）如图2，连接DG，BE，判断DG2+BE2否为定值．若是，求这个定值若不是，说明理由；
（3）如图3，当点G恰好落在DE上时，求α的值．
模型2.半角模型
【模型解读】半角模型概念：过多边形一个顶点作两条射线，使这两条射线夹角等于该顶角一半
思想方法：通过旋转构造全等三角形，实现线段的转化
1）正方形半角模型
条件：四边形ABCD是正方形，∠ECF=45°；
结论：①△BCE≌△DCG；②△CEF≌△CGF；③EF＝BE＋DF；④AEF的周长=2AB；
⑤CE、CF分别平分∠BEF和∠EFD。
2）等腰直角三角形半角模型
条件：ABC是等腰直角三角形，∠DAE=45°；
结论：①△BAD≌△CAG；②△DAE≌△GAE；③∠ECG==90°；④DE2＝BD2＋EC2；
3）等边三角形半角模型（120°-60°型）
条件：ABC是等边三角形，BDC是等腰三角形，且BD=CD，∠BDC=120°，∠EDF=60°；
结论：①△BDE≌△CDG；②△EDF≌△GDF；③EF＝BE＋FC；④AEF的周长=2AB；
⑤DE、DF分别平分∠BEF和∠EFC。
4）等边三角形半角模型（60°-30°型）
条件：ABC是等边三角形，∠EAD=30°；
结论：①△BDA≌△CFA；②△DAE≌△FAE；③∠ECF=120°；④DE2＝(BD＋EC)2+；
5）任意角度的半角模型（-型）

条件：∠BAC=，AB=AC，∠DAE=；
结论：①△BAD≌△CAF；②△EAD≌△EAF；③∠ECF=180°-。
例1．（2023·福建·龙岩九年级期中）（1）【发现证明】
如图1，在正方形中，点，分别是，边上的动点，且，求证：．小明发现，当把绕点顺时针旋转90°至，使与重合时能够证明，请你给出证明过程．
（2）【类比引申】①如图2，在正方形中，如果点，分别是，延长线上的动点，且，则（1）中的结论还成立吗？若不成立，请写出，，之间的数量关系______（不要求证明）
②如图3，如果点，分别是，延长线上的动点，且，则，，之间的数量关系是_____（不要求证明）.（3）【联想拓展】如图1，若正方形的边长为6，，求的长．
例2．（2023·辽宁·沈阳八年级阶段练习）定义：如图1，点M，N把线段AB分割成AM，MN和BN，若以AM，AN，BN为边的三角形是一个直角三角形，则称点M，N是线段AB的勾股分点．
（1）已知点M，N是线段AB的勾股分割点，若AM＝3，MN＝5，求BN的长；
（2）如图2，在Rt△ABC中，∠ACB＝90°，AC＝BC，点M，N在斜边AB上，∠MCN＝45°，则点M、N是线段AB的勾股分割点吗？ （直接回答：“是”或“不是”）若是说明理由，当AM＝2，MN＝4，则BN＝ ．
例3．（2023秋·湖北武汉·九年级校考阶段练习）如图，在△ABC中，AB＝AC＝2．∠BAC＝120°，点D，E都在边BC上，∠DAE＝60°，若BD＝2CE，求DE的长．
例4．（2023·绵阳市八年级期中）在等边△ABC的两边AB、AC所在直线上分别有两点M、N，D为△ABC外一点，且∠MDN＝60°，∠BDC＝120°，BD＝DC．探究：当M、N分别在直线AB、AC上移动时，BM、NC、MN之间的数量关系．(1)如图1，当点M、N边AB、AC上，且DM＝DN时，BM、NC、MN之间的数量关系是 ；(2)如图2，点M、N在边AB、AC上，且当DM≠DN时，猜想（1）问的结论还成立吗？若成立请直接写出你的结论；若不成立请说明理由．(3)如图3，当M、N分别在边AB、CA的延长线上时，探索BM、NC、MN之间的数量关系如何？并给出证明．
例5．（2023·重庆市二模）回答问题
（1）【初步探索】如图1：在四边形ABCD中，AB=AD，∠B=∠ADC=90°，E、F分别是BC、CD上的点，且EF=BE+FD，探究图中∠BAE、∠FAD、∠EAF之间的数量关系．
小王同学探究此问题的方法是：延长FD到点G，使DG=BE．连接AG，先证明△ABE≌△ADG，再证明△AEF≌△AGF，可得出结论，他的结论应是_______________；
（2）【灵活运用】如图2，若在四边形ABCD中，AB=AD，∠B+∠D=180°．E、F分别是BC、CD上的点，且EF=BE+FD，上述结论是否仍然成立，并说明理由；
（3）【拓展延伸】知在四边形ABCD中，∠ABC+∠ADC=180°，AB=AD，若点E在CB的延长线上，点F在CD的延长线上，如图3所示，仍然满足EF=BE+FD，请直接写出∠EAF与∠DAB的数量关系．
模型3、旋转中的对角互补模型
【模型解读】
对角互补模型概念：对角互补模型特指四边形中，存在一对对角互补，而且有一组邻边相等的几何模型。
思想方法：解决此类问题常用的辅助线画法主要有两种：①过顶点做双垂线，构造全等三角形；②进行旋转的构造，构造手拉手全等。
1）“共斜边等腰直角三角形+直角三角形”模型（异侧型）

条件：如图，已知∠AOB＝∠DCE＝90°，OC平分∠AOB.
结论：①CD＝CE，②OD＋OE＝OC，③.
2）“斜边等腰直角三角形+直角三角形”模型（同侧型）

条件：如图，已知∠DCE的一边与AO的延长线交于点D，∠AOB＝∠DCE＝90°，OC平分∠AOB.
结论：①CD＝CE，②OE－OD＝OC，③.
3）“等边三角形对120°模型”（1）

条件：如图，已知∠AOB＝2∠DCE＝120°，OC平分∠AOB.
结论：①CD＝CE，②OD＋OE＝OC，③.
4）“等边三角形对120°模型”（2）

条件：如图，已知∠AOB＝2∠DCE＝120°，OC平分∠AOB，∠DCE的一边与BO的延长线交于点D，
结论：①CD＝CE，②OD－OE＝OC，③.
5）“120°等腰三角形对60°模型”
条件：△ABC是等腰三角形，且∠BAC=120°，∠BPC=60°。
结论：①PB+PC=PA；
例1．（2022秋·江苏·八年级专题练习）在△ABC中，∠BAC＝90°，AB＝AC，D为BC的中点．
（1）如图1，E、F分别是AB、AC上的点，且BE＝AF、求证：△DEF是等腰直角三角形
经过分析已知条件AB＝AC，D为BC的中点．容易联想等腰三角形三线合一的性质，因此，连结AD（如图2），以下是某同学由已知条件开始，逐步按层次推出结论的流程图．请帮助该同学补充完整流程图．补全流程图：① ， ②∠EDF＝
（2）如果E、F分别为AB、CA延长线上的点，仍有BE＝AF，其他条件不变，试猜想△DEF是否仍为等腰直角三角形？请在备用图中补全图形、先作出判断，然后给予证明．
例2．（2022·山东枣庄·中考模拟）在中，，，于点,（1）如图1，点，分别在，上，且，当，时，求线段的长；
（2）如图2，点，分别在，上，且，求证：；
（3）如图3，点在的延长线上，点在上，且，求证：;
例3．（2022秋·四川绵阳·九年级校联考阶段练习）已知，，是过点的直线，过点作于点，连接．(1)问题发现：如图(1)，过点作，与交于点，、、之间的数量关系是什么？并给予证明．(2)拓展探究：当绕点旋转到如图(2)位置时，、、之间满足怎样的数量关系？请写出你的猜想，并给予证明．
例4．（2023四川宜宾八年级期末）如图1，，平分，以为顶点作，交于点，于点E. （1）求证：；（2）图1中，若，求的长；
（3）如图2，，平分，以为顶点作，交于点，于点.若，求四边形的面积．
例5．（2023湖北省宜城市八年级期末）如图，已知∠AOB=120°，在∠AOB的平分线OM上有一点C，将一个60°角的顶点与点C重合，它的两条边分别与直线OA、OB相交于点D、E．
（1）当∠DCE绕点C旋转到CD与OA垂直时（如图1），请猜想OE+OD与OC的数量关系，并说明理由；（2）当∠DCE绕点C旋转到CD与OA不垂直时，到达图2的位置，（1）中的结论是否成立？并说明理由；（3）当∠DCE绕点C旋转到CD与OA的反向延长线相交时，上述结论是否成立？若成立，请给于证明；若不成立，线段OD、OE与OC之间又有怎样的数量关系？请写出你的猜想，不需证明．
课后专项训练
1．（2022·湖南·中考真题）如图，点是等边三角形内一点，，，，则与的面积之和为（ ）
A．B．C．D．
2．（2022·成都市·八年级期末）如图，在边长为4的正方形ABCD中，对角线AC，BD交于点O，E在BD上，连接CE，作EF⊥CE交AB于点F，交AC于点G，连接CF交BD于点H，延长CE交AD于点M，连接FM，则下列结论：①点E到AB，BC的距离相等；②∠FCE = 45°；③∠DMC =∠FMC；④若DM = 2，则BF = ．正确的有（ ）个．
A．1B．2C．3D．4
3．（2023·广东深圳·八年级期末）如图，△ABC中，∠BAC＝120°，AB＝AC，点D为BC边上一点．点E为线段CD上一点，且CE＝2，AB＝，∠DAE＝60°，则DE的长为 ______．
4．（2023·吉林松原·九年级统考期中）如图，点O是等边三角形ABC内的一点，，将△BOC绕点C顺时针旋转60°得△ADC，连接OD．(1)当时， °；(2)当时， °；(3)若，，，则OA的长为 ．
5．（2023·江苏南京·九年级专题练习）（1）阅读理解：如图1，在正方形ABCD中，若E，F分别是CD，BC边上的点，∠EAF＝45°，则我们常会想到：把△ADE绕点A顺时针旋转90°得到△ABG．易证△AEF≌_______，得出线段BF，DE，EF之间的数量关系为____________；
（2）类比探究：如图2，在等边△ABC中，D，E为BC边上的点，∠DAE＝30°，BD=3，EC=4，求线段DE的长；（3）拓展应用：如图3，在△ABC中，AB=AC，∠BAC＝150°，点D，E在BC边上，∠DAE＝75°，若DE是等腰△ADE的腰长，请直接写出BD：CE的值．
6．（2023.成都市八年级期中）在中，，，于点,
（1）如图1，点，分别在，上，且，当，时，求线段的长；（2）如图2，点，分别在，上，且，求证：；
（3）如图3，点在的延长线上，点在上，且，求证：;
7. 如图1，在Rt△ABC中，∠ABC=90°，BA=BC，直线MN是过点A的直线CD⊥MN于点D，连接BD．
（1）观察猜想张老师在课堂上提出问题：线段DC，AD，BD之间有什么数量关系．经过观察思考，小明出一种思路：如图1，过点B作BE⊥BD，交MN于点E，进而得出：DC+AD= BD．（2）探究证明：将直线MN绕点A顺时针旋转到图2的位置写出此时线段DC，AD，BD之间的数量关系，并证明；
8．如图，已知∠DCE与∠AOB，OC平分∠AOB．（1）如图1，∠DCE与∠AOB的两边分别相交于点D、E，∠AOB＝∠DCE＝90°，试判断线段CD与CE的数量关系，并说明理由．
以下是小宇同学给出如下正确的解法：解：CD＝CE．
理由如下：如图1，过点C作CF⊥OC，交OB于点F，则∠OCF＝90°，…
请根据小宇同学的证明思路，写出该证明的剩余部分．
（2）你有与小宇不同的思考方法吗？请写出你的证明过程．（3）若∠AOB＝120°，∠DCE＝60°．
①如图3，∠DCE与∠AOB的两边分别相交于点D、E时，（1）中的结论成立吗？为什么？线段OD、OE、OC有什么数量关系？说明理由．②如图4，∠DCE的一边与AO的延长线相交时，请回答（1）中的结论是否成立，并请直接写出线段OD、OE、OC有什么数量关系；如图5，∠DCE的一边与BO的延长线相交时，请回答（1）中的结论是否成立，并请直接写出线段OD、OE、OC有什么数量关系．
9．（2023·四川内江·九年级校考期中）如图，已知∠AOB＝60°，在∠AOB的平分线OM上有一点C，将一个120°角的顶点与点C重合，它的两条边分别与直线OA、OB相交于点D、E．
（1）当∠DCE绕点C旋转到CD与OA垂直时（如图1），请猜想OE+OD与OC的数量关系，并说明理由；
（2）当∠DCE绕点C旋转到CD与OA不垂直时，到达图2的位置，（1）中的结论是否成立？并说明理由；
（3）当∠DCE绕点C旋转到CD与OA的反向延长线相交时，上述结论是否成立？请在图3中画出图形，若成立，请给于证明；若不成立，线段OD、OE与OC之间又有怎样的数量关系？请写出你的猜想，不需证明.
10．（2023春·四川达州·八年级校考阶段练习）倡导研究性学习方式，着力教材研究，习题研究，是学生跳出题海，提高学习能力和创新能力的有效途径．
(1)【问题背景】已知：如图1，点E、F分别在正方形的边上，，连接，则之间存在怎样的数量关系呢？
（分析：我们把绕点A顺时针旋转至，点G、B、C在一条直线上．）
于是易证得： 和 ，所以 ．
直接应用：正方形的边长为6，，则的值为 ．
(2)【变式练习】已知：如图2，在中，，D、E是斜边上两点，且，请写出之间的数量关系，并说明理由．

(3)【拓展延伸】在（2）的条件下，当绕着点A逆时针一定角度后，点D落在线段BC上，点E落在线段BC的延长线上，如图3，此时（2）的结论是否仍然成立，并证明你的结论．
11．（2023·江苏·八年级专题练习）等边的两边、所在直线上分别有两点、，为外一点，且，，．当点、分别在直线、上移动时，探究、、之间的数量关系以及的周长与等边的周长的关系．（1）如图①，当点、在边、上，且时，、、之间的数量关系式为______；此时的值是______．
（2）如图②，当点、在边、上，且时，猜想（1）问的两个结论还成立吗？写出你的猜想并加以证明．（3）如图③，当点、分别在边、的延长线上时，若，试用含、的代数式表示．

12.（2023.山东八年级期中）综合与实践:（1）如图1，在正方形ABCD中，点M、N分别在AD、CD上，若∠MBN＝45°，则MN，AM，CN的数量关系为 ．
（2）如图2，在四边形ABCD中，BC∥AD，AB＝BC，∠A+∠C＝180°，点M、N分别在AD、CD上，若∠MBN＝∠ABC，试探索线段MN、AM、CN有怎样的数量关系？请写出猜想，并给予证明．
（3）如图3，在四边形ABCD中，AB＝BC，∠ABC+∠ADC＝180°，点M、N分别在DA、CD的延长线上，若∠MBN＝∠ABC，试探究线段MN、AM、CN的数量关系为 ．
13．（2022·山东济南·二模）已知AD是等边△ABC的高，AC=2，点O为直线AD上的动点(不与点A重合)，连接BO，将线段BO绕点O顺时针旋转60°，得到线段OE，连接CE、BE．
(1)问题发现：
如图1，当点O在线段AD上时，线段AO与CE的数量关系为 ，∠ACE的度数是 ．
(2)问题探究：如图2，当点O在线段AD的延长线上时，(1)中结论是否还成立？请说明理由．
(3)问题解决：当∠AEC=30°时，求出线段BO的长
14．（2023·重庆忠县·九年级期末）已知等腰直角与有公共顶点．
（1）如图①，当点在同一直线上时，点为的中点，求的长；
（2）如图②，将绕点旋转，点分别是的中点，交于，交于．①猜想与的数量关系和位置关系，并证明你猜想的结论；②参考图③，若为的中点，连接，在旋转过程中，线段的最小值是多少（直接写出结果）．
15．（2023·福建福州市·九年级月考）如图，和均为等边三角形，连接BE、CD．
（1）请判断：线段BE与CD的大小关系是 ；
（2）观察图，当和分别绕点A旋转时，BE、CD之间的大小关系是否会改变?
（3）观察如图和4，若四边形ABCD、DEFG都是正方形,猜想类似的结论是___________,在如图中证明你的猜想.（4）这些结论可否推广到任意正多边形（不必证明）,如图,BB1与EE1的关系是 ;它们分别在哪两个全等三角形中 ;请在如图中标出较小的正六边形AB1C1D1E1F1的另五个顶点，连接图中哪两个顶点,能构造出两个全等三角形？
16．（2022·福建·长汀县八年级阶段练习）在Rt△ABC中，∠ACB＝90°，AC＝BC，点D为AB边上一点，过点D作DE⊥AB，交BC于点E，连接AE，取AE的中点P，连接DP，CP．
（1）观察猜想： 如图（1），DP与CP之间的数量关系是 ，DP与CP之间的位置关系是 ．
（2）类比探究： 将图（1）中的△BDE绕点B逆时针旋转45°，（1）中的结论是否仍然成立？若成立，请就图（2）的情形给出证明；若不成立，请说明理由．（3）问题解决： 若BC＝3BD＝3， 将图（1）中的△BDE绕点B在平面内自由旋转，当BE⊥AB时，请直接写出线段CP的长．
17．（2023秋·河南南阳·八年级统考期末）综合与实践：
【问题情景】综合与实践课上，王老师让同学们以“共顶点的等腰三角形的旋转”为主题开展数学探究活动．
【实践操作】王老师让同学们先画出两个等边和，将绕点旋转到某一位置，要求同学们观察图形，提出问题并加以解决．
(1)如图①，“慎思组”的同学们连接、，则与有何数量关系？与有何数量关系？请你探究后直接写出结论．(2)如图②，得知“慎思组”的结论后，“博学组”的同学们又连接，他们认为，如果，且，，就可以求出的长，请写出求解过程．
【类比探究】(3)如图③，“智慧组”的同学们画出了两个等腰直角三角形和，其中，，；且点恰好落在上，那么、和之间一定存在某种数量关系，请你探究后直接写出它们之间的数量关系．
18．（2023·山东青岛九年级期中）【模型引入】
当几何图形中，两个共顶点的角所在角度是公共大角一半的关系，我们称之为“半角模型”
【模型探究】（1）如图1，在正方形ABCD中，E、F分别是AB、BC边上的点，且∠EDF＝45°，探究图中线段EF，AE，FC之间的数量关系．
【模型应用】（2）如图2，如果四边形ABCD中，AB＝AD，∠BAD＝∠BCD＝90°，∠EAF＝45°，且BC＝7，DC＝13，CF＝5，求BE的长．
【拓展提高】（3）如图3，在四边形ABCD中，AB＝AD，∠ABC与∠ADC互补，点E、F分别在射线CB、DC上，且∠EAF∠BAD．当BC＝4，DC＝7，CF＝1时，CEF的周长等于 ．
（4）如图4，正方形ABCD中，AMN的顶点M、N分别在BC、CD边上，AH⊥MN，且AH＝AB，连接BD分别交AM、AN于点E、F，若MH＝2，NH＝3，DF＝2，求EF的长．
（5）如图5，已知菱形ABCD中，∠B=60°，点E、F分别是边BC，CD上的动点（不与端点重合），且∠EAF=60°．连接BD分别与边AE、AF交于M、N，当∠DAF＝15°时，求证：MN2+DN2=BM2．
