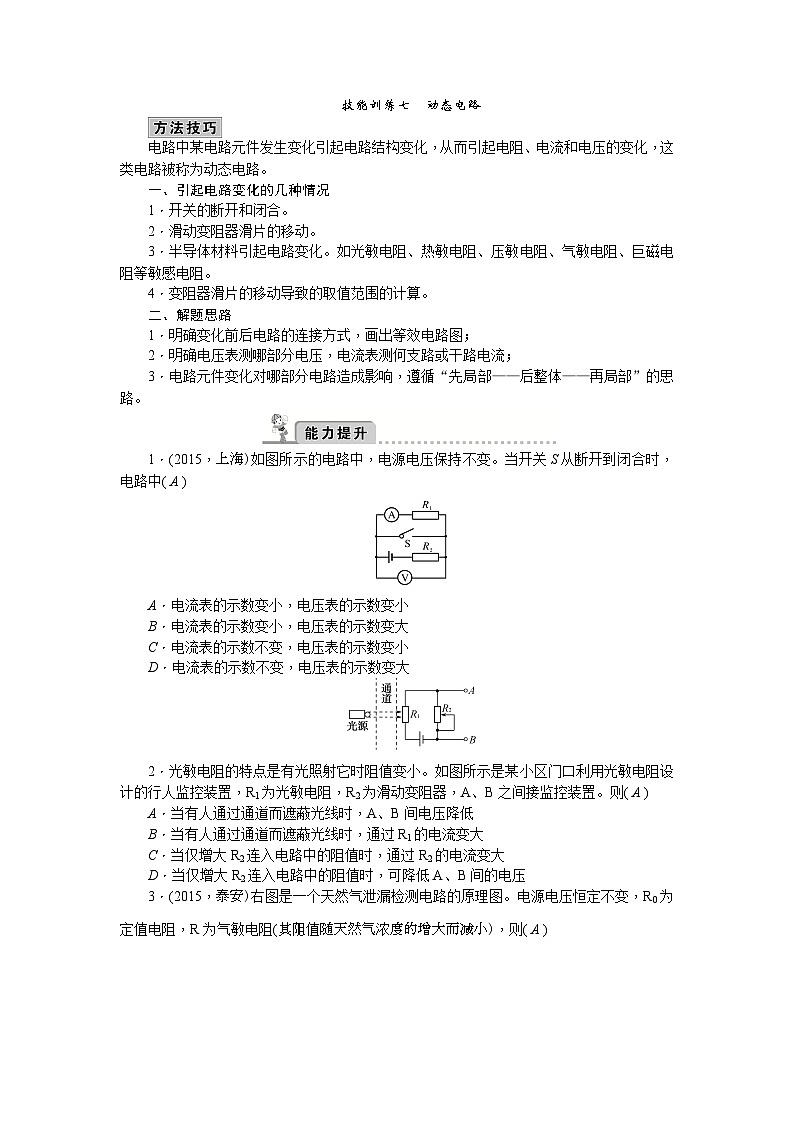

电路中某电路元件发生变化引起电路结构变化，从而引起电阻、电流和电压的变化，这类电路被称为动态电路。
一、引起电路变化的几种情况
1．开关的断开和闭合。
2．滑动变阻器滑片的移动。
3．半导体材料引起电路变化。如光敏电阻、热敏电阻、压敏电阻、气敏电阻、巨磁电阻等敏感电阻。
4．变阻器滑片的移动导致的取值范围的计算。
二、解题思路
1．明确变化前后电路的连接方式，画出等效电路图；
2．明确电压表测哪部分电压，电流表测何支路或干路电流；
3．电路元件变化对哪部分电路造成影响，遵循“先局部——后整体——再局部”的思路。
1．(2015，上海)如图所示的电路中，电源电压保持不变。当开关S从断开到闭合时，电路中( A )
A．电流表的示数变小，电压表的示数变小
B．电流表的示数变小，电压表的示数变大
C．电流表的示数不变，电压表的示数变小
D．电流表的示数不变，电压表的示数变大
2．光敏电阻的特点是有光照射它时阻值变小。如图所示是某小区门口利用光敏电阻设计的行人监控装置，R1为光敏电阻，R2为滑动变阻器，A、B之间接监控装置。则( A )
A．当有人通过通道而遮蔽光线时，A、B间电压降低
B．当有人通过通道而遮蔽光线时，通过R1的电流变大
C．当仅增大R2连入电路中的阻值时，通过R2的电流变大
D．当仅增大R2连入电路中的阻值时，可降低A、B间的电压

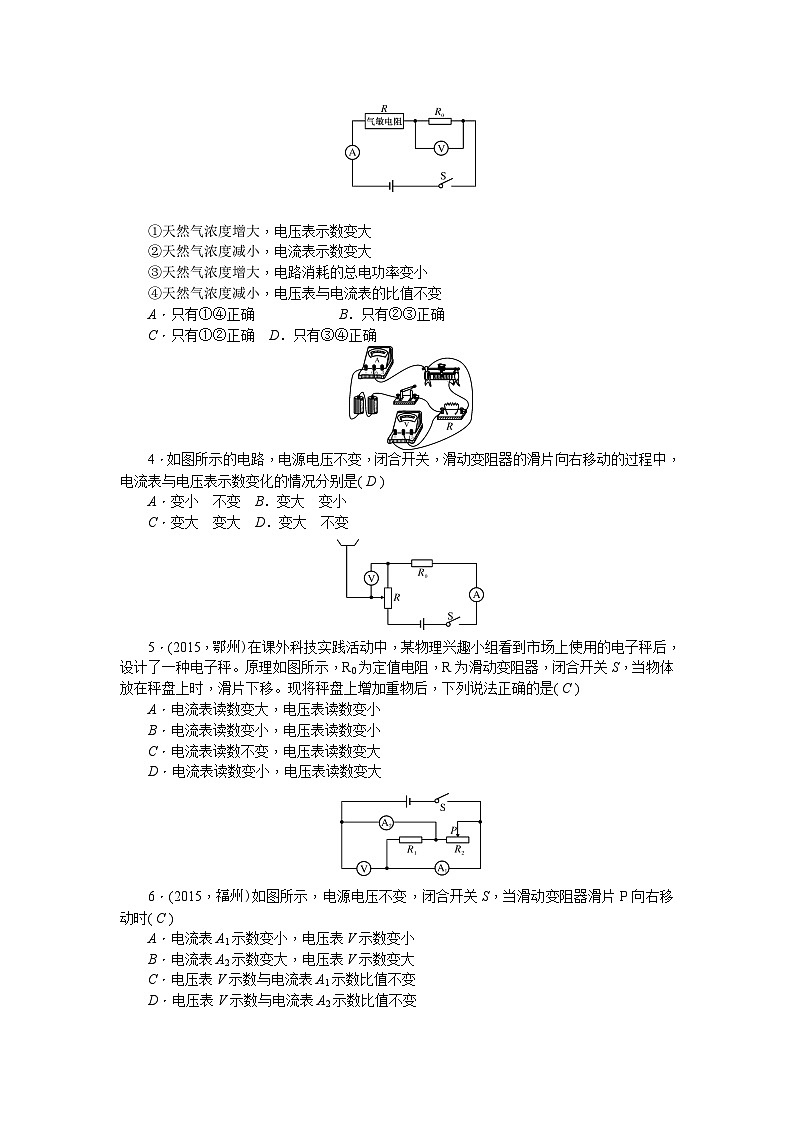

3．(2015，泰安)右图是一个天然气泄漏检测电路的原理图。电源电压恒定不变，R0为定值电阻，R为气敏电阻(其阻值随天然气浓度的增大而减小)，则( A )
①天然气浓度增大，电压表示数变大
②天然气浓度减小，电流表示数变大
③天然气浓度增大，电路消耗的总电功率变小
④天然气浓度减小，电压表与电流表的比值不变
A．只有①④正确 B．只有②③正确
C．只有①②正确 D．只有③④正确
4．如图所示的电路，电源电压不变，闭合开关，滑动变阻器的滑片向右移动的过程中，电流表与电压表示数变化的情况分别是( D )
A．变小 不变 B．变大 变小
C．变大 变大 D．变大 不变
5．(2015，鄂州)在课外科技实践活动中，某物理兴趣小组看到市场上使用的电子秤后，设计了一种电子秤。原理如图所示，R0为定值电阻，R为滑动变阻器，闭合开关S，当物体放在秤盘上时，滑片下移。现将秤盘上增加重物后，下列说法正确的是( C )
A．电流表读数变大，电压表读数变小
B．电流表读数变小，电压表读数变小
C．电流表读数不变，电压表读数变大
D．电流表读数变小，电压表读数变大
6．(2015，福州)如图所示，电源电压不变，闭合开关S，当滑动变阻器滑片P向右移动时( C )
A．电流表A1示数变小，电压表V示数变小
B．电流表A2示数变大，电压表V示数变大
C．电压表V示数与电流表A1示数比值不变
D．电压表V示数与电流表A2示数比值不变
7．(2015，茂名)(多选)如图所示电路，电源电压保持不变。当开关S闭合时，滑动变阻器的滑片在由中点向右滑动过程中，下列说法正确的是( BC )
A．电压表V示数变大
B．电流表A1示数不变
C．电流表A2示数变小
D．电路消耗的总功率变大
8．(2015，内江)如图所示的电路中，R1是定值电阻，R2是滑动变阻器。闭合开关S，电压表V1示数U1与电流表A1的示数的比值为n1，电压表V2的示数U2与电流表A2的示数的比值为n2且U1＜U2；当滑片P向左移动后，电压表V1示数的变化量△U1和电流表A1示数的变化量△I1的比值的绝对值为n3，电压表V2示数的变化量△U2和电流表A2示数的变化量△I2的比值的绝对值为n4。若不计电表的电阻对电路的影响且电源电压恒定，那么，下列判断中正确的是( D )
A．n1＞n2 B．△U1＜△U2
C．△I1＜△I2 D．n3＝n4
9．(2014，荆州)电路中有一个滑动变阻器，现测得其两端电压为9 V，移动滑片后，测得其两端电压变化了6 V，如果通过滑动变阻器的电流变化了1.5 A，则( D )
A．移动滑片前滑动变阻器接入电路的阻值是4 Ω
B．移动滑片后滑动变阻器接入电路的阻值是4 Ω
C．移动滑片后滑动变阻器两端的电压一定为3 V
D．移动滑片后滑动变阻器两端的电压可能为15 V
10．(2015，谷城)如图所示，R1是0～20 Ω的滑动变阻器，闭合开关S后，电压表示数为6 V，电流表A1的示数是1.5 A，电流表A2的示数是0.5 A，则R2的阻值为__12__Ω，变阻器R1接入电路的电阻为__6__Ω。如果电流表A1的量程是0～3 A，电流表A2的量程是0～0.6 A，为使电表不损坏，滑动变阻器接入电路的电阻值至少要__2.4__Ω。
11．为了参加全国青少年创新大赛，小强运用所学电学知识，设计了一个电子身高测量仪，如图所示，其中定值电阻R1＝5 Ω，电源电压恒为4.5 V，R2的规格为“15 Ω 0.5 A”，电压表量程为0～3 V，电流表量程为0～0.6 A。
(1)R1在电路中的作用是__保护电路__。
(2)当被测身高增加时，电压表的示数__变大__(填“变大”“变小”或“不变”)。
(3)当变阻器R2接入电路的阻值是6.25 Ω时，电流表的示数为__0.4__A。
(4)为了保证电路中各元件安全工作，变阻器接入电路的阻值范围是__4～10_Ω__。
12．(2015，常德)现有两个电阻元件，其中一个是由金属材料制成的，它的电阻随温度的升高而增大，另一个是由半导体材料制成的，其电阻随温度的升高而减小。现对其中一个电阻元件R0进行测试，测得其电流与加在它两端的电压值，测试数据如下表：
(1)请根据表中数据，判断元件R0可能是由上述哪类材料制成的？并说明理由。
(2)把定值电阻R和元件R0接入如图所示的电路中，闭合开关后，电流表读数为1.8 A。已知电路中电源电压恒为3V，此时定值电阻R的电功率为多大？
(3)分析表中数据，写出通过元件R0的电流I和元件R0两端的电压U之间的关系式。
解：(1)半导体材料，因为当电流增大时，发热功率增大，温度变高，电阻减小
(2)当I＝1.8 A时，UR0＝1.2 V，UR＝3 V－1.20 V＝1.8 V，PR＝UI＝1.8 V×1.8 A＝3.24 W
(3)由表中数据，(eq \f(U1,U2))2＝eq \f(I1,I2)，所以电流I与电压U2成正比，可设方程I＝kU2，将表格中某一组数据代入此方程得k＝eq \f(5,4)所以I＝eq \f(5,4)U2
次数
物理量
第一次
第二次
第三次
第四次
第五次
第六次
第七次
第八次
U/V
0.40
0.60
0.80
1.00
1.20
1.40
1.60
1.80
I/A
0.20
0.45
0.80
1.25
1.80
2.45
3.20
4.05
