2022年中考物理考点精准训练——动态电路
1.(2021岳阳模拟)如图所示电路，电源电压不变，闭合开关，当滑动变阻器R1的滑片向上移动时．以下说法正确的是(  )

A. V1、V2不变．A示数变大B. V1示数变小，V2示数变大．A示数变大
C. V1示数不变，V2示数变大，A示数变大D. V1和V2示数的和不变，A示数变大
2.(2021岳阳模拟)如图所示是一个能吹出冷热风的电吹风简化电路图，图中A是吹风机，B是电热丝，则下列分析正确的是(    )

A. 只闭合开关S1，电吹风吹出冷风B. 只闭合开关S2，电吹风吹出热风
C. 同时闭合开关S1、S2，电吹风吹出冷风D. 同时闭合开关S1、S2，电吹风吹出热风
3．（2021淮滨一中模拟）如图所示电路，电源电压保持不变､闭合开关S，当滑动变阻器的滑片P从a端滑到b端的过程中，两个电阻的U—I关系图像如图所示，则下列判断正确的是（　　）

A．电源电压为13V B．变阻器滑片在中点时，电压表V2示数为7.2V
C．图线甲是电阻R1的“U—I”关系图像 D．滑动变阻器的最大阻值为20Ω
4．（2021绵阳模拟）如图为利用光敏电阻设计的监控装置示意图，R1是光敏电阻，当光照射的强度增大时其阻值变小，R2是定值电阻，电源电压不变。当有人经过通道遮蔽光线时（　　）

A．通过R1的电流变大 B．R1两端的电压变小
C．R2两端的电压变大 D．R2两端的电压变小
5.（2021苏州工业园区模拟）小阳在科技月制作了一个双档位电热器模型，为了分析接入电路的电阻对电热器的电功率的影响，他将各电表接入电路中，电路如图所示，电源两端电压不变，R1=30Ω.当开关S闭合，S1、S2断开时，电压表示数为U1，当S、S1、S2都闭合时，电压表示数为U2，已知U1: U2=3:8；两种状态时，R2消耗的功率最大值P大和最小值P小之比为4:1；R3的最小功率为0.9W.则下列说法正确的是( )

A.电热器模型最高挡位时电流表的示数是1.4A B.电阻R2的阻值60Ω
C.电热器模型最低挡位的功率是2.4W D.电源两端的电压12V
6．（2021福建模拟）在如图所示的电路中，电源电压保持不变，闭合开关S，当滑动变阻器滑片向下滑动时，下列说法中正确的是（　　）

A．电流表的示数不变，电压表的示数不变
B．电流表的示数变大，电压表的示数减小
C．电流表的示数减小，电压表的示数增大
D．电流表的示数变大，电压表的示数不变

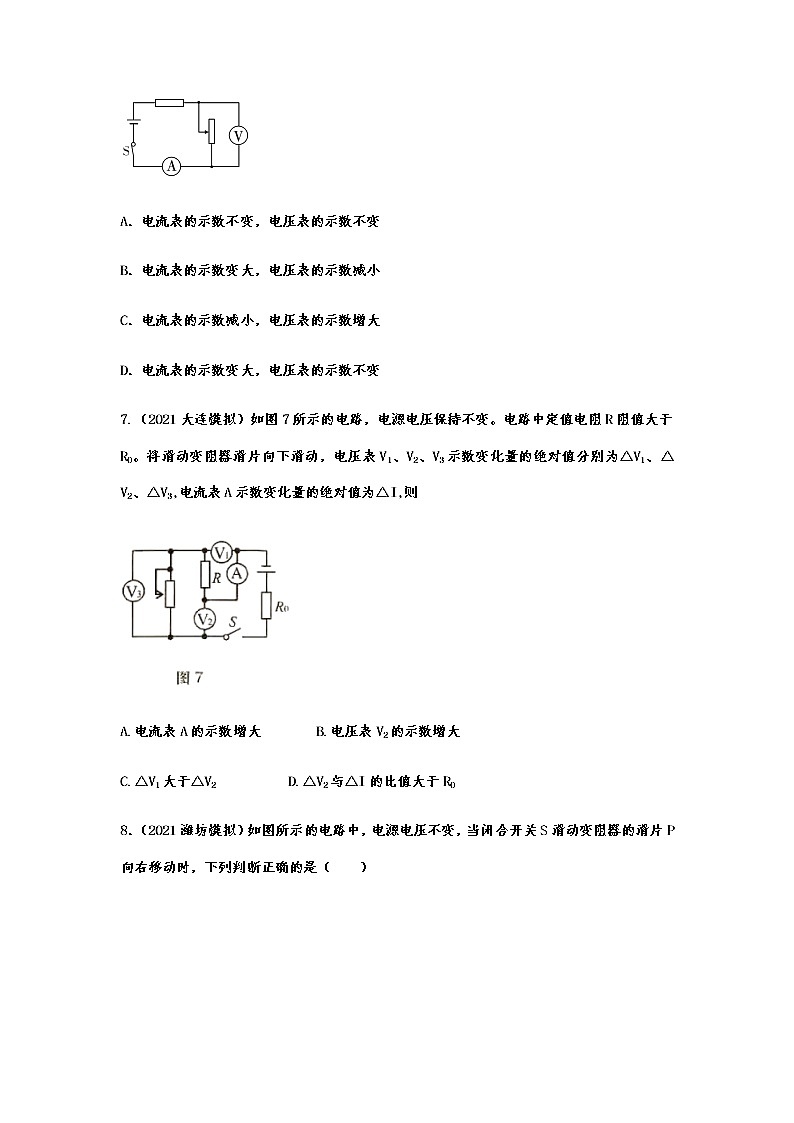

7.（2021大连模拟）如图7所示的电路，电源电压保持不变。电路中定值电阻R阻值大于R0。将滑动变阻器滑片向下滑动，电压表V1、V2、V3示数变化量的绝对值分别为△V1、△V2、△V3,电流表A示数变化量的绝对值为△I,则

A.电流表A的示数增大 B.电压表V2的示数增大
C.△V1大于△V2 D.△V2与△I的比值大于R0
8．（2021潍坊模拟）如图所示的电路中，电源电压不变，当闭合开关S滑动变阻器的滑片P向右移动时，下列判断正确的是（　　）

A．电流表A示数变小，电压表示数变小
B．电流表A1电流变小，通过R2的电流也变小
C．电流表A示数变小，电压表示数不变
D．通过R2的电流不变，电流表A1示数变小
9.（2021陕西模拟）如图甲所示,是一种温度监控装置的电路原理图。电源电压为8 V,R为监控区安装的热敏电阻,其阻值随温度变化关系如图乙所示,R0是阻值为20 Ω的定值电阻,闭合开关S,当监控区温度慢慢升高时,下列说法正确的是 (　　)

A.温度升为40 ℃时,电流表的示数为0.3 A
B.电压表、电流表的示数都变大
C.电压表与电流表示数的比值变大
D.电路消耗的总功率变大
10. （2021常德汉寿模拟）如图是一个电子身高测量仪的四个设计电路，R0是定值电阻，R是滑动变阻器，电源电压不变，滑片会随身高上下平移．能够实现身高越高，电压表或电流表示数越大的电路是（ ）
A. B.
C. D.
11．（2021毕节模拟）如图所示，是某实验小组设计的低压可调亮度台灯的电路。电源电压U保持不变，滑动变阻器的最大阻值是10 Ω，开关闭合，滑片P在a端电流表示数为0.5 A。当滑片P在b端时电流表示数为2.5 A，小灯泡正常发光。则下面说法中不正确的是( )

A.实验中电源电压是5 V
B.小灯泡正常发光的电阻是2.5 Ω
C.小灯泡的额定功率为10 W
D.滑片在b端时，电路的总功率为15 W
12. （2021遵义模拟）小灯泡L的额定电压为 3 V，它的I－U图像如图甲所示，把小灯泡接入如图乙所示的电路中，先将滑动变阻器的滑片P移至B端，闭合开关S，电压表示数为1.5 V；再将滑片P向左移动直到电压表示数为3 V．已知电源电压恒定，滑动变阻器的铭牌上标有“10 Ω　2 A”．下列说法中错误的是(　　)

A. 电源电压为4.5 V B. 小灯泡的额定功率为1.5 W
C. 小灯泡正常发光时，滑动变阻器接入电路的阻值为5 Ω
D. 小灯泡正常发光时，滑动变阻器消耗的电功率为2.5 W
13.（2021贵港覃塘区模拟）如图甲，电源电压为 6V，在a、b 之间分别接入额定电压为 3V的灯泡L1、额定电压为2V 的灯泡L2调节滑动变阻器，通过两个灯泡的电流与其两端电压的关系如图乙所示。若将L1、L2串联接在 a、b 之间，调节滑动变阻器的滑片，使其中一个灯泡正常发光，另一个不损坏，下列说法中正确的是

A.正常发光的小灯泡是 L2，其额定功率为 0.45W
B.正常发光的小灯泡是L2，其额定功率为 0.6W
C.此时滑动变阻器连入电路中的电阻为 20Ω
D.此时电路中的总功率为 0.9W
14．（2021云南模拟）如图所示的电路中，电源两端电压保持不变，R1为定值电阻。开关S闭合后，在滑动变阻器R2的滑片P向右移动的过程中，下列说法正确的是（　　）

A．电压表V1的示数变大 B．电流表A的示数变大
C．电压表V2的示数变大 D．电路消耗的总功率变大
15．（2021成都模拟）如图甲所示，电源电压保持不变，R0为定值电阻。闭合开关S，将滑片P从最右端移动到最左端时，小灯泡刚好正常发光。图乙是电流表与电压V1表示数的关系图像。图丙是电压表V2与滑动变阻器的阻值关系图像。下列说法正确的是（　　）

A．电源电压为12V
B．小灯泡的额定功率为3W
C．R0的阻值为8Ω
D．滑动变阻器的最大阻值为28Ω
16.（2021广东模拟）如图所示电路、电源电压恒定，，当闭合，断开时，电流表的示数为0.6A，电源电压为_______V；当闭合，断开时，电流表示数为_____A：当闭合，断开时，电流表示数为_______A。

17. （2021遵义模拟）如图所示，电源两端电压为16 V，R1的电阻为4 Ω，闭合开关S，当滑动变阻器的滑片位于中点时，电压表的示数为10 V；当滑动变阻器的滑片位于最右端时，电压表的示数为12 V，则电阻R2的阻值是________ Ω，电路消耗的最大的功率是________ W.

18.（2021安徽模拟）在如图甲所示的电路中,滑动变阻器的滑片从最左端移至最右端的过程中,电压表示数U与滑动变阻器R2接入电路中电阻的变化关系如图乙所示,当滑动变阻器接入电路中的阻值为15 Ω时,电流表的示数为　　　　A。

19.（2021贵港覃塘区模拟）如图所示是走廊廊灯的自动控制电路。走廊入口上方安装有反射式光电传感器，当人靠近到一定距离时，从光电传感器上发射的红外线经人体反射后被接收器接收，接收器中的光敏电阻 考，阻值减小，定值电阻 R两端的电压___，同时电磁铁磁性增强，衔铁下移，工作电路___（选填"接通"或"断开"），灯泡发光。

20．（2021北京模拟）阅读短文，回答问题，
国家规定燃气灶须安装熄火自动保护装置，在意外熄火（如汤水激出）时，装置能自动关
闭气路，图甲为海涛设计的模拟装置示意图，电源电压U＝6V，定值电阻R0＝200Ω，当电磁铁线圈中的电流I≤0.02A时，衔铁K被释放从而关闭气路（未画出）启动保护，反之打开气路，线圈电阻不计，热敏电阻Rt的阻值与温度的关系如图乙中图线①所示，闭合开关S，则：

（1）电磁铁上端为　 　（选填“N”或“S”）极，世界上第一个发现电能生磁的科学家是　 　。停止加热（意外熄火）后，随着Rt温度降低，线圈中电流将变　 　（选填“大”或“小”）
（2）当温度为20℃时，电路的电流是　 　A，电路中的总功率是　 　W。
（3）装置启动保护时，Rt的最高温度是　 　℃
（4）若仅将Rt更换为图线②所示的热敏电阻（两只热敏电阻的吸、放热本领相同），小华发现装置启动保护的灵敏度会　 　。
21.（2021苏州工业园区模拟）)物理兴趣小组制作了如图甲所示的测量大气压强装置，其中弹簧的伸长长度(△L)跟所受拉力(F)的关系如图乙所示，注射器的最大刻度为20mL，全部刻度的长度为20cm，电源电压为6V，电阻R0的阻值为6Ω，电阻R是长20cm、阻值20Ω的均匀电阻丝，电压表的量程为0～3V .

(1)该气压计使用前先将注射器活塞推到顶端，并用橡皮帽将注射器孔封闭，目的是 。
(2)当外界大气压为1标准大气压时，将弹簧右端固定在注射器的活塞上，向左拉弹簧另一端使 活塞右端滑动到注射器的中部静止，然后将弹簧左端固定在支架上，如图甲所示.若活塞与注射器内壁摩擦忽略不计、注射器内视作真空，由 原理知，弹簧对活塞的拉力 活塞受到的大气压力(选填“大于”、“等于”或“小于”)，弹簧伸长的为 .(取1标准大气压=1.0×105 Pa)
(3)将滑片固定在弹簧右端，调节电阻丝R的位置，使其和滑片接触良好且滑片位于R的中点，装置周围气压增加时，电压表的示数 (选填“增大”“不变”或“减小”)，该装置能测得周围的最大气压是 Pa.
(4)当外界气压为2×105Pa时，装置中滑动变阻器R消耗的电功率大小为 W.
22．（2021大庆模拟）在综合实践活动中，科技小组设计了一台电子体重计，其简化原理图如甲所示。电源两端电压恒为12V，定值电阻R0的阻值为40Ω，显示体重大小的仪表A实质是量程为0～100mA的电流表，压力传感器R的阻值与所受压力F关系如乙图所示，OBA为带踏板的杠杆，O为支点且AO：BO＝5：1，踏板、压杆和杠杆OBA的质量均忽略不计.闭合开关，当人站在踏板上，杠杆OBA在水平位置平衡，通过仪表A的示数就可以知道人的质量。若通过R0的电流为0.05A时，R0两端的电压为　 　V；某次测体重时，压杆对压力传感器R的压力为120N，整个电路消耗的电功率为　 　W；该体重计的最大测量值是　 　N；若提高该体重计的最大测量值，请写出一种改进方法：　 　。

23．（2021云南模拟）如图所示的电路，电源电压保持不变。同时闭合开关S1和S2时，电流表示数为2A，电阻R1消耗的功率为16W；只闭合开关S2时，电流表的示数变化了1A．求：
（1）电源电压U；
（2）电阻R1的电阻值；
（3）只闭合开关S2时，电阻R2消耗的功率P2。





24．（2021海南模拟）某电饭锅简化电路如图甲所示，R1和R2均为定值电热丝，S、S1为自动开关，煮饭时，把电饭锅接入220V的电路中，电路中的总电流随时间变化的图象如图乙所示，问：

（1）电饭锅工作时的最大电功率和最小电功率分别是多少？此时开关分别处于什么状态？
（2）电热丝R2的阻值是多少？
（3）若电压降低，S1断开，这时电路中的电流始终为1A，10min内电饭锅产生的热量是多少




25．（2021茂名模拟）虽然疫情有了好转，但学生仍不能返校正常上课，小明必须呆在家中隔离，一天早晨他起来用电热饭盒热早餐，发现电热饭盒具有高温、低温两档，如图甲所示，简化电路如图乙所示，高温档电功率为242W，R1、R2均是发热电阻，且 R2的阻值是R1的4倍。求：

（1）R1和 R2的阻值是多少?
（2）如果实际电压是 200V，低温档工乙作时的实际功率是少 W?
（3）当加热效率为 50%时，高温档加热 5min，可以将 1kg 饭菜的温度升高多少℃?【饭菜的比热容取 3.0×103 J/（kg·℃）】




26.（2021大连模拟）如图15甲所示的是某款电热水龙头，即开即热、冷热兼用。图乙是它的简化工作原理图，R1、R2为阻值不变的电热丝。通过旋转手柄带动开关S接通1、2、3对应的电路，从而实现冷水、温水、热水之间切换，当开关置于1时，水龙头放出冷水。阅读该电热水龙头的说明书可知:额定电压为220V，放温水时功率为220W,放热水时功率为2420W。
(1)当开关S置于3触点位置时，求此时电路的总电流。
(2)R2的电阻是多大?
(3)当水龙头放热水1min,消耗电能多少?





27．（2021屏东中学模拟）如图甲所示的装置，电源电压U＝10V保持不变，R2＝12Ω，导电性能良好的金属弹簧和金属指针P的电阻和重力均不计，金属块A的重力G1＝10N．R1是一根水平放置的料细均匀、总长L＝1m的金属棒，其电阻随长度均匀变化，总电阻为8Ω，两端都被固定在绝缘支架上，它对指针P无压力，且接触良好。绝缘板B重G2＝20N，当它从金属块A和地面间被抽出时，它的上下表面分别与A和地面之间产生的摩擦力为f1和f2，且均为接触面间压力的0.2倍。当P置于金属棒左端a点时弹簧恰好处于原长。
（1）当P置于金属棒的左端a点时，电流表的示数I1为多少？
（2）用水平拉力F将B从A与地面之间匀速抽出，当金属块保持静止时求弹簧拉力F1、和水平拉力F的大小。
（3）用水平向右的拉力拉动金属块A，使指针P逐渐从最左端a点向右移动，直至运动到b点，试求出电流表的示数I和指针P移动的距离x之间的关系式，并完成﹣x的图象。





28.（2021黄冈模拟）小梦同学家的电饮水机有加热和保温两种工作状态（由机内温控开关S自动控制），从说明书上收集到图甲所示为电路原理图和电路中的功率随时间变化的图像如图乙所示，饮水器的额定电压为220V。

（1）求电饮水机在加热状态下消耗的电能；
（2）求电饮水机在保温状态下的电流；
（3）求R的阻值；
（4）该电饮水机将1kg初温为25℃的加热到95℃，水吸收的热量为多少[水的比热容为4.2×103J/（kg•℃）]。




29．（2021深圳模拟）阅读下列短文，回答问题。
热敏电阻是用半导体材料制成的电阻，其阻值随温度的变化而变化。阻值随温度升高而变小的，称为负温度系数热敏电阻；阻值随温度升高而变大的，称为正温度系数热敏电阻，利用热敏电阻的特性做成的温度计，叫做热敏电阻温度计。
图乙为某热敏电阻R1的阻值随温度t变化的图像。图丙是用R1作热敏电阻温度计的电路图，R2为定值电阻，阻值为100Ω，电源电压可调节变化。该电路的工作原理是：当保持通过R1的电流不变时，R1两端的电压随电阻均匀变化（即随温度均匀变化），故只需将电压表V1的表盘的刻度改成相应的温度刻度，就可以直接从V1表盘上读出温度值。测量时，将R1放入待测温度处，闭合开关，调节电源电压，使V2表的示数保持0.2V不变（即电路中的电流保持2mA不变），再从V1表盘上读出待测温度t。

（1）热敏电阻R1是　 　（选填“正”或“负”）温度系数热敏电阻。在标准大气压下，将R1放入冰水混合物中时，R1的阻值是　 　Ω。
（2）测温时，保持R2两端电压为0.20V，R1两端的电压随温度升高而　 　（选填“变大”“变小”或“不变”）。
（3）某次测温时，V1表盘上显示的温度是15℃，此时电源电压为　 　V。
（4）若电源电压可在0.6﹣1.2V之间调节，该热敏电阻温度计的测量范围为　 　。




30.(2021岳阳模拟)图甲为某型号电子秤，其原理结构如图乙所示，R0为定值电阻；R是压敏电阻，其阻值随所受压力F变化的关系如图丙所示．改写电压表(量程为3V)的表盘数值后可直接读出所称量物体的质量，设踏板的质量为5kg，电源电压保持9V不变，g取10N/Kg．

(1)空载时，电压表的示数为1V，求R0的阻值．
(2)该电子秤的量程是多大？
(3)如果保持电子秤结构和电压表量程不变，只在电路中增加一个电阻，使电子秤的量程变为110kg，计算说明应使用多大的电阻？如何连接？




31. （2021遵义模拟）如图甲所示，电源电压保持不变，电流表接“0～0.6 A”量程，滑动变阻器的滑片处于某一位置，当开关S接触a时，电流表的示数I1＝0.3 A，R1消耗的功率为P1；滑片不动，当开关S接触b时，小灯泡恰好正常发光，此时灯泡L的电阻是R1的2倍，电流是I2，R0消耗的功率是0.8 W，灯泡L消耗的功率为P2，且P1∶P2＝9∶8，滑动变阻器的滑片在滑动过程中，小灯泡的I－U图像如图乙所示．求：
(1)灯泡L正常发光时的电阻是多少？
(2)电源电压U?
(3)当S接触b时，为保护电路，滑动变阻器的阻值范围？





32．（2021绵阳模拟）电饭锅工作时有两种状态：一是锅内水烧干前的加热状态，二是水烧干后的保温状态．如图所示是标有“220V 1100W”电饭锅的简易原理图，已知R=1956Ω，R0=44Ω．

（1）接通“1”档时电路中的电流是多少？此时电路消耗的总功率是多少？
（2）如果用该电饭锅来烧水，其放出的热量全部被水吸收，需要多长时间可将2.2kg，初温为20℃的水烧开？[气压为1标准大气压，c水=4.2×103J/（kg•℃）]．




33. （2021常德汉寿模拟）如图所示，是某电器设备的一部分电路。已知电源电压和灯泡的阻值均保持不变，定值电阻 R0=10Ω，灯泡 L 上标有“6V 3.6W”的字样，开关 S2 为单刀双掷开关。
(1)只闭合开关 S1时，电流表示数 I1=1A，求电源电压；
(2)在不损坏电流表及电源的情况下，闭合开关 S1，将开关 S2接“a”，移动滑片 P 置于其中点，此时电流表示数 I2=1.5A，求滑动变阻器的最大阻值；
(3)当开关 S1断开，开关 S2接“b”时，移动滑动变阻器滑片 P，使灯泡 L 正常发光，求滑动变阻器消耗的电功率。





34.（2021天津模拟）如图所示的电路中，电源电压为9V，电流表的量程为0—0.6A，电压表的量程为0—3V灯泡的规格为“6V、3W”。不计温度对电阻的影响，为了使滑动变阻器的滑片无论滑到什么位置，用电器和电表都不损坏。问：

（1）定值电阻R的阻值不能小于多少？
（2）滑动变阻器连入电路的阻值不能大于多少？

2022年中考物理考点精准训练——动态电路参考答案
1.(2021岳阳模拟)如图所示电路，电源电压不变，闭合开关，当滑动变阻器R1的滑片向上移动时．以下说法正确的是(  )

A. V1、V2不变．A示数变大B. V1示数变小，V2示数变大．A示数变大
C. V1示数不变，V2示数变大，A示数变大D. V1和V2示数的和不变，A示数变大
【答案】C
2.(2021岳阳模拟)如图所示是一个能吹出冷热风的电吹风简化电路图，图中A是吹风机，B是电热丝，则下列分析正确的是(    )

A. 只闭合开关S1，电吹风吹出冷风B. 只闭合开关S2，电吹风吹出热风
C. 同时闭合开关S1、S2，电吹风吹出冷风D. 同时闭合开关S1、S2，电吹风吹出热风
【答案】D
3．（2021淮滨一中模拟）如图所示电路，电源电压保持不变､闭合开关S，当滑动变阻器的滑片P从a端滑到b端的过程中，两个电阻的U—I关系图像如图所示，则下列判断正确的是（　　）

A．电源电压为13V B．变阻器滑片在中点时，电压表V2示数为7.2V
C．图线甲是电阻R1的“U—I”关系图像 D．滑动变阻器的最大阻值为20Ω
【答案】B
4．（2021绵阳模拟）如图为利用光敏电阻设计的监控装置示意图，R1是光敏电阻，当光照射的强度增大时其阻值变小，R2是定值电阻，电源电压不变。当有人经过通道遮蔽光线时（　　）

A．通过R1的电流变大 B．R1两端的电压变小
C．R2两端的电压变大 D．R2两端的电压变小
【答案】D
5.（2021苏州工业园区模拟）小阳在科技月制作了一个双档位电热器模型，为了分析接入电路的电阻对电热器的电功率的影响，他将各电表接入电路中，电路如图所示，电源两端电压不变，R1=30Ω.当开关S闭合，S1、S2断开时，电压表示数为U1，当S、S1、S2都闭合时，电压表示数为U2，已知U1: U2=3:8；两种状态时，R2消耗的功率最大值P大和最小值P小之比为4:1；R3的最小功率为0.9W.则下列说法正确的是( )

A.电热器模型最高挡位时电流表的示数是1.4A B.电阻R2的阻值60Ω
C.电热器模型最低挡位的功率是2.4W D.电源两端的电压12V
【答案】A
6．（2021福建模拟）在如图所示的电路中，电源电压保持不变，闭合开关S，当滑动变阻器滑片向下滑动时，下列说法中正确的是（　　）

A．电流表的示数不变，电压表的示数不变
B．电流表的示数变大，电压表的示数减小
C．电流表的示数减小，电压表的示数增大
D．电流表的示数变大，电压表的示数不变
【答案】B。
7.（2021大连模拟）如图7所示的电路，电源电压保持不变。电路中定值电阻R阻值大于R0。将滑动变阻器滑片向下滑动，电压表V1、V2、V3示数变化量的绝对值分别为△V1、△V2、△V3,电流表A示数变化量的绝对值为△I,则

A.电流表A的示数增大 B.电压表V2的示数增大
C.△V1大于△V2 D.△V2与△I的比值大于R0
【答案】AC
8．（2021潍坊模拟）如图所示的电路中，电源电压不变，当闭合开关S滑动变阻器的滑片P向右移动时，下列判断正确的是（　　）

A．电流表A示数变小，电压表示数变小
B．电流表A1电流变小，通过R2的电流也变小
C．电流表A示数变小，电压表示数不变
D．通过R2的电流不变，电流表A1示数变小
【答案】CD。
9.（2021陕西模拟）如图甲所示,是一种温度监控装置的电路原理图。电源电压为8 V,R为监控区安装的热敏电阻,其阻值随温度变化关系如图乙所示,R0是阻值为20 Ω的定值电阻,闭合开关S,当监控区温度慢慢升高时,下列说法正确的是 (　　)

A.温度升为40 ℃时,电流表的示数为0.3 A
B.电压表、电流表的示数都变大
C.电压表与电流表示数的比值变大
D.电路消耗的总功率变大
【答案】D
10. （2021常德汉寿模拟）如图是一个电子身高测量仪的四个设计电路，R0是定值电阻，R是滑动变阻器，电源电压不变，滑片会随身高上下平移．能够实现身高越高，电压表或电流表示数越大的电路是（ ）
A. B.
C. D.
【答案】B
11．（2021毕节模拟）如图所示，是某实验小组设计的低压可调亮度台灯的电路。电源电压U保持不变，滑动变阻器的最大阻值是10 Ω，开关闭合，滑片P在a端电流表示数为0.5 A。当滑片P在b端时电流表示数为2.5 A，小灯泡正常发光。则下面说法中不正确的是( )

A.实验中电源电压是5 V
B.小灯泡正常发光的电阻是2.5 Ω
C.小灯泡的额定功率为10 W
D.滑片在b端时，电路的总功率为15 W
【答案】D
12. （2021遵义模拟）小灯泡L的额定电压为 3 V，它的I－U图像如图甲所示，把小灯泡接入如图乙所示的电路中，先将滑动变阻器的滑片P移至B端，闭合开关S，电压表示数为1.5 V；再将滑片P向左移动直到电压表示数为3 V．已知电源电压恒定，滑动变阻器的铭牌上标有“10 Ω　2 A”．下列说法中错误的是(　　)

A. 电源电压为4.5 V B. 小灯泡的额定功率为1.5 W
C. 小灯泡正常发光时，滑动变阻器接入电路的阻值为5 Ω
D. 小灯泡正常发光时，滑动变阻器消耗的电功率为2.5 W
【答案】CD　
13.（2021贵港覃塘区模拟）如图甲，电源电压为 6V，在a、b 之间分别接入额定电压为 3V的灯泡L1、额定电压为2V 的灯泡L2调节滑动变阻器，通过两个灯泡的电流与其两端电压的关系如图乙所示。若将L1、L2串联接在 a、b 之间，调节滑动变阻器的滑片，使其中一个灯泡正常发光，另一个不损坏，下列说法中正确的是

A.正常发光的小灯泡是 L2，其额定功率为 0.45W
B.正常发光的小灯泡是L2，其额定功率为 0.6W
C.此时滑动变阻器连入电路中的电阻为 20Ω
D.此时电路中的总功率为 0.9W
【答案】D
14．（2021云南模拟）如图所示的电路中，电源两端电压保持不变，R1为定值电阻。开关S闭合后，在滑动变阻器R2的滑片P向右移动的过程中，下列说法正确的是（　　）

A．电压表V1的示数变大 B．电流表A的示数变大
C．电压表V2的示数变大 D．电路消耗的总功率变大
【答案】A。
15．（2021成都模拟）如图甲所示，电源电压保持不变，R0为定值电阻。闭合开关S，将滑片P从最右端移动到最左端时，小灯泡刚好正常发光。图乙是电流表与电压V1表示数的关系图像。图丙是电压表V2与滑动变阻器的阻值关系图像。下列说法正确的是（　　）

A．电源电压为12V
B．小灯泡的额定功率为3W
C．R0的阻值为8Ω
D．滑动变阻器的最大阻值为28Ω
【答案】ABD。
16.（2021广东模拟）如图所示电路、电源电压恒定，，当闭合，断开时，电流表的示数为0.6A，电源电压为_______V；当闭合，断开时，电流表示数为_____A：当闭合，断开时，电流表示数为_______A。

【答案】6 ;0.2; 0.9
17. （2021遵义模拟）如图所示，电源两端电压为16 V，R1的电阻为4 Ω，闭合开关S，当滑动变阻器的滑片位于中点时，电压表的示数为10 V；当滑动变阻器的滑片位于最右端时，电压表的示数为12 V，则电阻R2的阻值是________ Ω，电路消耗的最大的功率是________ W.

【答案】12　16
18.（2021安徽模拟）在如图甲所示的电路中,滑动变阻器的滑片从最左端移至最右端的过程中,电压表示数U与滑动变阻器R2接入电路中电阻的变化关系如图乙所示,当滑动变阻器接入电路中的阻值为15 Ω时,电流表的示数为　　　　A。

【答案】0.24
19.（2021贵港覃塘区模拟）如图所示是走廊廊灯的自动控制电路。走廊入口上方安装有反射式光电传感器，当人靠近到一定距离时，从光电传感器上发射的红外线经人体反射后被接收器接收，接收器中的光敏电阻 考，阻值减小，定值电阻 R两端的电压___，同时电磁铁磁性增强，衔铁下移，工作电路___（选填"接通"或"断开"），灯泡发光。

【答案】变大 S
20．（2021北京模拟）阅读短文，回答问题，
国家规定燃气灶须安装熄火自动保护装置，在意外熄火（如汤水激出）时，装置能自动关
闭气路，图甲为海涛设计的模拟装置示意图，电源电压U＝6V，定值电阻R0＝200Ω，当电磁铁线圈中的电流I≤0.02A时，衔铁K被释放从而关闭气路（未画出）启动保护，反之打开气路，线圈电阻不计，热敏电阻Rt的阻值与温度的关系如图乙中图线①所示，闭合开关S，则：

（1）电磁铁上端为　 　（选填“N”或“S”）极，世界上第一个发现电能生磁的科学家是　 　。停止加热（意外熄火）后，随着Rt温度降低，线圈中电流将变　 　（选填“大”或“小”）
（2）当温度为20℃时，电路的电流是　 　A，电路中的总功率是　 　W。
（3）装置启动保护时，Rt的最高温度是　 　℃
（4）若仅将Rt更换为图线②所示的热敏电阻（两只热敏电阻的吸、放热本领相同），小华发现装置启动保护的灵敏度会　 　。
【答案】（1）S；奥斯特；小；（2）0.013；0.08；（3）80；（4）降低。
21.（2021苏州工业园区模拟）)物理兴趣小组制作了如图甲所示的测量大气压强装置，其中弹簧的伸长长度(△L)跟所受拉力(F)的关系如图乙所示，注射器的最大刻度为20mL，全部刻度的长度为20cm，电源电压为6V，电阻R0的阻值为6Ω，电阻R是长20cm、阻值20Ω的均匀电阻丝，电压表的量程为0～3V .

(1)该气压计使用前先将注射器活塞推到顶端，并用橡皮帽将注射器孔封闭，目的是 。
(2)当外界大气压为1标准大气压时，将弹簧右端固定在注射器的活塞上，向左拉弹簧另一端使 活塞右端滑动到注射器的中部静止，然后将弹簧左端固定在支架上，如图甲所示.若活塞与注射器内壁摩擦忽略不计、注射器内视作真空，由 原理知，弹簧对活塞的拉力 活塞受到的大气压力(选填“大于”、“等于”或“小于”)，弹簧伸长的为 .(取1标准大气压=1.0×105 Pa)
(3)将滑片固定在弹簧右端，调节电阻丝R的位置，使其和滑片接触良好且滑片位于R的中点，装置周围气压增加时，电压表的示数 (选填“增大”“不变”或“减小”)，该装置能测得周围的最大气压是 Pa.
(4)当外界气压为2×105Pa时，装置中滑动变阻器R消耗的电功率大小为 W.
【答案】(1)将注射器内的气体排尽并封闭注射器 （2）二氧化碳 等于 1cm （3）增大
（4）1.44
22．（2021大庆模拟）在综合实践活动中，科技小组设计了一台电子体重计，其简化原理图如甲所示。电源两端电压恒为12V，定值电阻R0的阻值为40Ω，显示体重大小的仪表A实质是量程为0～100mA的电流表，压力传感器R的阻值与所受压力F关系如乙图所示，OBA为带踏板的杠杆，O为支点且AO：BO＝5：1，踏板、压杆和杠杆OBA的质量均忽略不计.闭合开关，当人站在踏板上，杠杆OBA在水平位置平衡，通过仪表A的示数就可以知道人的质量。若通过R0的电流为0.05A时，R0两端的电压为　 　V；某次测体重时，压杆对压力传感器R的压力为120N，整个电路消耗的电功率为　 　W；该体重计的最大测量值是　 　N；若提高该体重计的最大测量值，请写出一种改进方法：　 　。

【答案】2；0.72；800；将B点向右移动（或增大R0 的阻值、或减小电源电压等）。
23．（2021云南模拟）如图所示的电路，电源电压保持不变。同时闭合开关S1和S2时，电流表示数为2A，电阻R1消耗的功率为16W；只闭合开关S2时，电流表的示数变化了1A．求：
（1）电源电压U；
（2）电阻R1的电阻值；
（3）只闭合开关S2时，电阻R2消耗的功率P2。

【答案】解：
（1）同时闭合开关S1和S2时，电路为R1的简单电路，电流表测电路中的电流，
由P＝UI可得，电源电压：
U＝＝＝8V；
（2）由I＝可得，电阻R1的电阻值：
R1＝＝＝4Ω；
（3）只闭合开关S2时，R1与R2串联，
因串联电路中总电阻等于各分电阻之和，
所以，由电流表的示数变化了1A可知，此时电路中的电流I′＝1A，
此时电路的总功率：
P′＝UI′＝8V×1A＝8W，
此时电阻R1的电功率：
P1＝（I′）2R1＝（1A）2×4Ω＝4W，
则电阻R2消耗的功率：
P2＝P′﹣P1＝8W﹣4W＝4W。
答：（1）电源电压为8V；
（2）电阻R1的电阻值为4Ω；
（3）只闭合开关S2时，电阻R2消耗的功率为4W。
24．（2021海南模拟）某电饭锅简化电路如图甲所示，R1和R2均为定值电热丝，S、S1为自动开关，煮饭时，把电饭锅接入220V的电路中，电路中的总电流随时间变化的图象如图乙所示，问：

（1）电饭锅工作时的最大电功率和最小电功率分别是多少？此时开关分别处于什么状态？
（2）电热丝R2的阻值是多少？
（3）若电压降低，S1断开，这时电路中的电流始终为1A，10min内电饭锅产生的热量是多少
【答案】解：（1）由电路图可知，当S和S1都闭合时，电阻R1与R2并联，电路中的电流最大，此时功率最大；
当开关S闭合、S1断开时，电路为R1的简单电路，电路中的电流最小，此时功率最小；
由图乙可知，电路中的最大电流I大＝3A，电路中的最小电流I小＝2A，
则电饭锅的最大功率：P大＝UI大＝220V×3A＝660W，
电饭锅的最小功率：P小＝UI小＝220V×2A＝440W。
（2）因并联电路中各支路独立工作、互不影响，
所以，电阻R1与R2并联时，通过R1的电流仍为2A，
则通过电热丝R2的电流：I2＝I大﹣I小＝3A﹣2A＝1A，
由I＝可得，电热丝R2的阻值：R2＝＝＝220Ω；
（3）当开关S闭合、S1断开时，电路为R1的简单电路，
则R1的阻值：R1＝＝＝110Ω
当电压降低，S1断开，电路中的电流始终为1A时，10min内电饭锅产生的热量：
Q＝I2R1t＝（1A）2×110Ω×10×60s＝6.6×104J。
答：（1）当S和S1都闭合时，电饭锅工作时的最大功率为660W，当开关S闭合、S1断开时，电饭锅工作时的最小功率为440W；
（2）电热丝R2的阻值为220Ω；
（3）若电压降低，S1断开，这时电路中的电流始终为1A，10min内电饭锅产生的热量为6.6×104J。
25．（2021茂名模拟）虽然疫情有了好转，但学生仍不能返校正常上课，小明必须呆在家中隔离，一天早晨他起来用电热饭盒热早餐，发现电热饭盒具有高温、低温两档，如图甲所示，简化电路如图乙所示，高温档电功率为242W，R1、R2均是发热电阻，且 R2的阻值是R1的4倍。求：

（1）R1和 R2的阻值是多少?
（2）如果实际电压是 200V，低温档工乙作时的实际功率是少 W?
（3）当加热效率为 50%时，高温档加热 5min，可以将 1kg 饭菜的温度升高多少℃?【饭菜的比热容取 3.0×103 J/（kg·℃）】
【答案】

26.（2021大连模拟）如图15甲所示的是某款电热水龙头，即开即热、冷热兼用。图乙是它的简化工作原理图，R1、R2为阻值不变的电热丝。通过旋转手柄带动开关S接通1、2、3对应的电路，从而实现冷水、温水、热水之间切换，当开关置于1时，水龙头放出冷水。阅读该电热水龙头的说明书可知:额定电压为220V，放温水时功率为220W,放热水时功率为2420W。
(1)当开关S置于3触点位置时，求此时电路的总电流。
(2)R2的电阻是多大?
(3)当水龙头放热水1min,消耗电能多少?

【答案】解:
(1)当开关S置于3位置时为加热状态，R1R2并联接入电路
P=UI
I=P热/U=2420W/220V=11A
(2)当开关S置于2位置时为保温状态，R接入电路;S置于3位置时为加热状态，R1R2并联接入电路
P2=P热－P温=2420W－220W=2200W
P=UI I=U/R
R2=U2/R
=(220V)2/2200W
=22Ω
(3)lmin=60s
P=W/t
E=W=P热t
=2420W×60s
=1.42×105J
答:(1)当开关S置于3位置时，电路中的电流是11A。
(2)R的电阻是22Ω。
(3)加热状态时，通电1min消耗的电能是1.452×105J。
27．（2021屏东中学模拟）如图甲所示的装置，电源电压U＝10V保持不变，R2＝12Ω，导电性能良好的金属弹簧和金属指针P的电阻和重力均不计，金属块A的重力G1＝10N．R1是一根水平放置的料细均匀、总长L＝1m的金属棒，其电阻随长度均匀变化，总电阻为8Ω，两端都被固定在绝缘支架上，它对指针P无压力，且接触良好。绝缘板B重G2＝20N，当它从金属块A和地面间被抽出时，它的上下表面分别与A和地面之间产生的摩擦力为f1和f2，且均为接触面间压力的0.2倍。当P置于金属棒左端a点时弹簧恰好处于原长。
（1）当P置于金属棒的左端a点时，电流表的示数I1为多少？
（2）用水平拉力F将B从A与地面之间匀速抽出，当金属块保持静止时求弹簧拉力F1、和水平拉力F的大小。
（3）用水平向右的拉力拉动金属块A，使指针P逐渐从最左端a点向右移动，直至运动到b点，试求出电流表的示数I和指针P移动的距离x之间的关系式，并完成﹣x的图象。

【答案】解：由电路图可知，R1与R2串联，电流表测电路中的电流。
（1）当P置于金属棒的左端a点时，接入电路中的电阻最大，
因串联电路中总电阻等于各分电阻之和，
所以，电路中电流表的示数：
I1＝＝＝0.5A；
（2）用水平拉力F将B从A与地面之间匀速抽出，当金属块保持静止时，
金属块A下表面受到水平向右的摩擦力：
f1＝0.2G1＝0.2×10N＝2N，
因金属块静止处于平衡状态，受到水平向左弹簧拉力和水平向右的摩擦力是一对平衡力，
所以，弹簧拉力F1＝f1＝2N；
因金属块A下表面受到水平向右的摩擦力和A对B水平向左的摩擦力是一对相互作用力，
所以，A对B水平向左的摩擦力f1′＝f1＝2N，
绝缘板B受到地面水平向左的摩擦力：
f2＝0.2（G1+G2）＝0.2×（10N+20N）＝6N，
对B受力分析可知，受到水平向左A对B的摩擦力和地面的摩擦力、水平向右的拉力作用处于平衡状态，
所以，由物体平衡时合力为零可得：
F＝f1′+f2＝2N+6N＝8N；
（3）因R1是一根水平放置的料细均匀、总长L＝1m的金属棒，其电阻随长度均匀变化，总电阻为8Ω，
所以，指针P移动的距离为x时，R1接入电路中的电阻：
R1′＝R1＝×8Ω＝8Ω﹣8xΩ/m，
此时电路中的电流：
I＝＝＝，
当x＝0时，I＝＝0.5A，＝2A﹣1，
当x＝0.2m时，I＝＝，＝1.84A﹣1，
当x＝0.4m时，I＝＝，＝1.68A﹣1，
当x＝0.6m时，I＝＝，＝1.52A﹣1，
当x＝0.8m时，I＝＝，＝1.36A﹣1，
当x＝1m时，I＝＝，＝1.2A﹣1，
利用描点法作图，﹣x的图象如下所示：

答：（1）当P置于金属棒的左端a点时，电流表的示数I1为0.5A；
（2）弹簧拉力F1大小为2N，水平拉力F的大小为8N；
（3）电流表的示数I和指针P移动的距离x之间的关系式为I＝，其﹣x的图象如上图所示。
28.（2021黄冈模拟）小梦同学家的电饮水机有加热和保温两种工作状态（由机内温控开关S自动控制），从说明书上收集到图甲所示为电路原理图和电路中的功率随时间变化的图像如图乙所示，饮水器的额定电压为220V。

（1）求电饮水机在加热状态下消耗的电能；
（2）求电饮水机在保温状态下的电流；
（3）求R的阻值；
（4）该电饮水机将1kg初温为25℃的加热到95℃，水吸收的热量为多少[水的比热容为4.2×103J/（kg•℃）]。
【答案】（1）根据图乙可知，该饮水机在加热状态下的功率P加热＝1 100 W，
该饮水机在加热状态下消耗的电能
W＝P加热t＝1100 W×50 s＝5.5×104J；
（2）根据图乙可知，该饮水机在保温状态下的功率P保温＝220 W，
通过电路中的电流为：
I＝＝＝1A；
（3）根据图甲可知，当闭合开关S时，电阻R0被短路，此时为R的简单电路，饮水机处于加热状态。
电阻R的阻值R＝＝＝44Ω；
（4）水吸收的热量为：
Q吸＝c水m△t＝4.2×103 J/（kg.°C）×1 kg×（95°C﹣25°C）＝2.94×105 J。
答：（1）该饮水机在加热状态下消耗的电能为5.5×104J；
（2）该饮水机处在保温状态下时，通过电路中的电流为1A；
（3）电阻R的阻值为44Ω；
（4）该饮水机将质量为1kg、初温为25℃的水加热到95℃的过程中水吸收的热量为2.94×105 J。
29．（2021深圳模拟）阅读下列短文，回答问题。
热敏电阻是用半导体材料制成的电阻，其阻值随温度的变化而变化。阻值随温度升高而变小的，称为负温度系数热敏电阻；阻值随温度升高而变大的，称为正温度系数热敏电阻，利用热敏电阻的特性做成的温度计，叫做热敏电阻温度计。
图乙为某热敏电阻R1的阻值随温度t变化的图像。图丙是用R1作热敏电阻温度计的电路图，R2为定值电阻，阻值为100Ω，电源电压可调节变化。该电路的工作原理是：当保持通过R1的电流不变时，R1两端的电压随电阻均匀变化（即随温度均匀变化），故只需将电压表V1的表盘的刻度改成相应的温度刻度，就可以直接从V1表盘上读出温度值。测量时，将R1放入待测温度处，闭合开关，调节电源电压，使V2表的示数保持0.2V不变（即电路中的电流保持2mA不变），再从V1表盘上读出待测温度t。

（1）热敏电阻R1是　 　（选填“正”或“负”）温度系数热敏电阻。在标准大气压下，将R1放入冰水混合物中时，R1的阻值是　 　Ω。
（2）测温时，保持R2两端电压为0.20V，R1两端的电压随温度升高而　 　（选填“变大”“变小”或“不变”）。
（3）某次测温时，V1表盘上显示的温度是15℃，此时电源电压为　 　V。
（4）若电源电压可在0.6﹣1.2V之间调节，该热敏电阻温度计的测量范围为　 　。
【答案】（1）负；520；（2）变小；（3）1；（4）2.5℃～40℃。
30.(2021岳阳模拟)图甲为某型号电子秤，其原理结构如图乙所示，R0为定值电阻；R是压敏电阻，其阻值随所受压力F变化的关系如图丙所示．改写电压表(量程为3V)的表盘数值后可直接读出所称量物体的质量，设踏板的质量为5kg，电源电压保持9V不变，g取10N/Kg．

(1)空载时，电压表的示数为1V，求R0的阻值．
(2)该电子秤的量程是多大？
(3)如果保持电子秤结构和电压表量程不变，只在电路中增加一个电阻，使电子秤的量程变为110kg，计算说明应使用多大的电阻？如何连接？
【答案】解：(1)空载时，踏板的重力为：
G=mg=5kg×10N/kg=50N，
由丙图可知，此时压敏电阻的阻值R=240Ω，
串联电路中总电压等于各分电压之和，
所以压敏电阻两端的电压：
UR=U−U0=9V−1V=8V，
由于串联电路中各处的电流相等，
所以根据欧姆定律可得，电路中的电流：
I1=URR=8V240Ω=130A，
R0的阻值：
R0=U0I1=1V130A=30Ω；
(2)电子称的质量最大时对应的电压表量程最大值，此时定值电阻两端的电压为3V，
此时电路中的电流：
I2=U0′R0=3V30Ω=0.1A，
压敏电阻两端分得的电压：
UR′=U−U0′=9V−3V=6V，
压敏电阻的阻值：
R′=UR′I2=6V0.1A=60Ω，
由丙图可知，此时压敏电阻受到的压力为950N，
该电子秤的量程：
mmax=G′g=950N −50N 10N/kg=90kg；
(3)当电子称的量程变为110kg时，
G″=m′g=110kg×10N/kg=1100N，
压敏电阻受到的压力为1100N+50N=1150N，由图丙可知压敏电阻R″=20Ω，
此时电路中的总电阻：
R总=UI2=9V0.1A=90Ω，
由于串联电路中的总电阻等于各分电阻之和，
所以R加=R总−R0−R″=90Ω−30Ω−20Ω=40Ω，
要使电子称的量程变为110kg，应串联一个40Ω的电阻．
答：(1)R0的阻值阻值为30Ω；
(2)该电子秤的量程是90kg；
(3)要使电子称的量程变为110kg，应串联一个40Ω的电阻．
31. （2021遵义模拟）如图甲所示，电源电压保持不变，电流表接“0～0.6 A”量程，滑动变阻器的滑片处于某一位置，当开关S接触a时，电流表的示数I1＝0.3 A，R1消耗的功率为P1；滑片不动，当开关S接触b时，小灯泡恰好正常发光，此时灯泡L的电阻是R1的2倍，电流是I2，R0消耗的功率是0.8 W，灯泡L消耗的功率为P2，且P1∶P2＝9∶8，滑动变阻器的滑片在滑动过程中，小灯泡的I－U图像如图乙所示．求：
(1)灯泡L正常发光时的电阻是多少？
(2)电源电压U?
(3)当S接触b时，为保护电路，滑动变阻器的阻值范围？

【答案】解：(1)(2)当开关S接触a时：P1＝IR1
当开关S接触b时：P2＝IRL
已知：RL＝2R1，P1∶P2＝9∶8，则
＝＝＝＝
即＝
得＝
其中I1＝0.3 A，故I2＝0.2 A
当开关S接触b时，滑动变阻器消耗的电功率
P0＝IR0＝0.8 W
解得R0＝20 Ω
设电源电压为U，当开关S接触a时：
U＝I1(R1＋R0)
当开关S接触b时：U＝I2(RL＋R0)＝I2(2R1＋R0)
解得：RL＝40 Ω，U＝12 V，R1＝20 Ω
(3)当S接触b时，为保护电路，当R0阻值最大时，灯泡两端的电压最小，由图乙可知，小灯泡两端的最小电压为3 V，通过电路的最小电流为Imin＝0.1 A
由于R0与L串联，则滑动变阻器两端的最大电压为：
U0＝12 V－3 V＝9 V
由欧姆定律可知滑动变阻器接入电路中的阻值为：
R0max＝＝＝ 90 Ω
当开关S接触b时，小灯泡恰好正常发光，此时电路中电流最大，滑动变阻器阻值最小，此时R0＝20 Ω
所以当S接触b时，为保护电路，滑动变阻器的阻值范围为20～90 Ω.
32．（2021绵阳模拟）电饭锅工作时有两种状态：一是锅内水烧干前的加热状态，二是水烧干后的保温状态．如图所示是标有“220V 1100W”电饭锅的简易原理图，已知R=1956Ω，R0=44Ω．

（1）接通“1”档时电路中的电流是多少？此时电路消耗的总功率是多少？
（2）如果用该电饭锅来烧水，其放出的热量全部被水吸收，需要多长时间可将2.2kg，初温为20℃的水烧开？[气压为1标准大气压，c水=4.2×103J/（kg•℃）]．
【答案】（1）24.2W；（2）672s
【解析】(1)接通“1”档时,R与R0串联，因串联电路中总电阻等于各分电阻之和，所以，电路中的电流：I＝＝0.11A，此时电路消耗的总功率：P1＝UI＝220V×0.11A＝24.2W；
(2)接通“2”档时,电路为R0的简单电路，由P＝UI＝可知，电路的总功率最大，电饭锅处于加热状态；1标准大气压下水的沸点为100℃，则水吸收的热量：Q吸＝cm(t−t0)＝4.2×103J/(kg⋅℃)×2.2kg×(100℃−20℃)＝7.392×105J，因电饭锅放出的热量全部被水吸收，所以,由Q＝W＝t可得，加热时间：t′＝＝672s，
33. （2021常德汉寿模拟）如图所示，是某电器设备的一部分电路。已知电源电压和灯泡的阻值均保持不变，定值电阻 R0=10Ω，灯泡 L 上标有“6V 3.6W”的字样，开关 S2 为单刀双掷开关。
(1)只闭合开关 S1时，电流表示数 I1=1A，求电源电压；
(2)在不损坏电流表及电源的情况下，闭合开关 S1，将开关 S2接“a”，移动滑片 P 置于其中点，此时电流表示数 I2=1.5A，求滑动变阻器的最大阻值；
(3)当开关 S1断开，开关 S2接“b”时，移动滑动变阻器滑片 P，使灯泡 L 正常发光，求滑动变阻器消耗的电功率。

【答案】(1)10V；(2)40Ω；(3)2.4W
【解析】解：(1)如图电路，只闭合开关 S1时，电路为只有R0的简单电路，电流为1A，所以电源电压为

(2)闭合开关 S1，将开关 S2接“a”，则R0与滑动变阻器R并联， I2=1.5A，则通过滑动变阻器的电流为

根据欧姆定律得

所以滑动变阻器的最大阻值为

(3)当开关 S1断开，开关 S2接“b”时，移动滑动变阻器滑片 P，使灯泡 L 正常发光，此时灯与滑动变阻器串联，“6V 3.6W”灯的正常工作电流为

滑动变阻器消耗的电功率为：

答：(1)只闭合开关 S1时，电流表示数 I1=1A，电源电压为10V；
(2)在不损坏电流表及电源的情况下，闭合开关 S1，将开关 S2接“a”，移动滑片 P 置于其中点，此时电流表示数 I2=1.5A，滑动变阻器的最大阻值为40Ω；
(3)当开关 S1断开，开关 S2接“b”时，移动滑动变阻器滑片 P，使灯泡 L 正常发光，滑动变阻器消耗的电功率是2.4W。
34.（2021天津模拟）如图所示的电路中，电源电压为9V，电流表的量程为0—0.6A，电压表的量程为0—3V灯泡的规格为“6V、3W”。不计温度对电阻的影响，为了使滑动变阻器的滑片无论滑到什么位置，用电器和电表都不损坏。问：

（1）定值电阻R的阻值不能小于多少？
（2）滑动变阻器连入电路的阻值不能大于多少？
【答案】 （1）灯泡电阻。
当滑片位于最左端时，（灯泡额定电流为）；
解不等式得。
（2）设变阻器可连入电路的阻值为，通过以上分析可知当R=6Ω时，无论滑片如何滑动，
电流表和灯泡都是安全的，只要电压表不超0—3V量程即可。
依题意列出不等式：；解得 。
答：（1）定值电阻R的阻值不能小于6Ω；（2）滑动变阻器连入电路的阻值不能大于9Ω。
