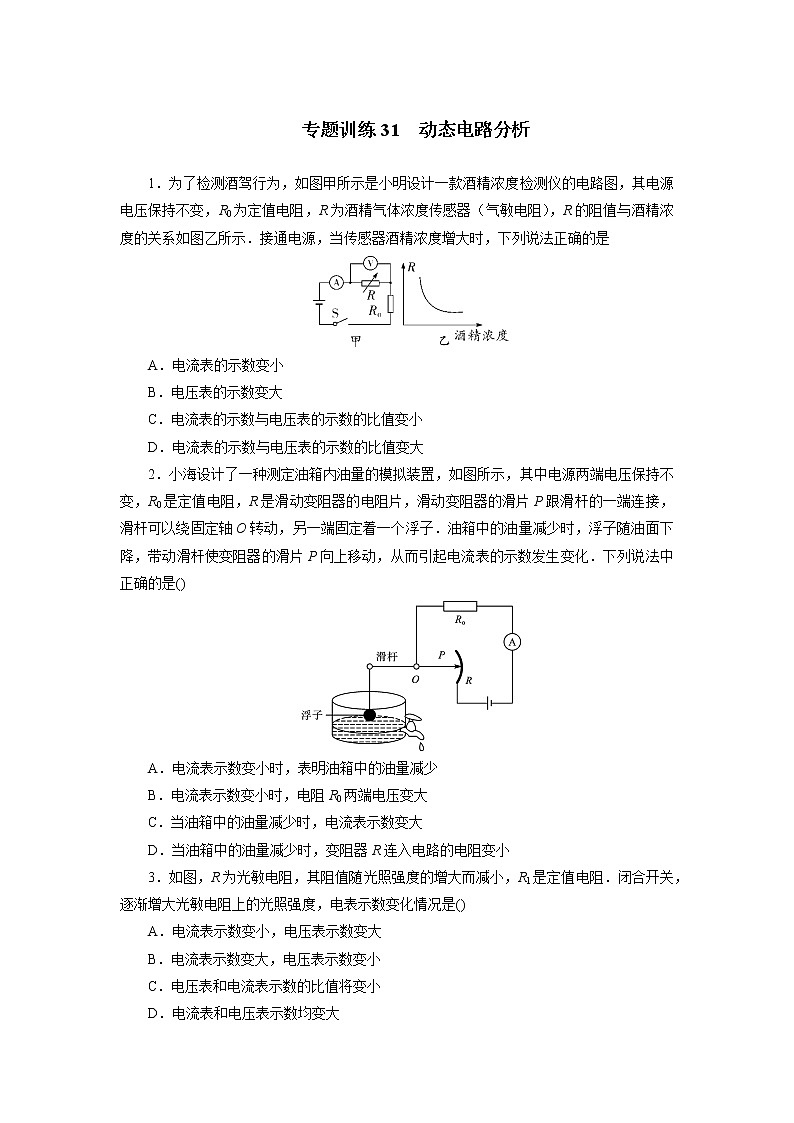

专题训练31  动态电路分析

1．为了检测酒驾行为，如图甲所示是小明设计一款酒精浓度检测仪的电路图，其电源电压保持不变，R0为定值电阻，R为酒精气体浓度传感器（气敏电阻），R的阻值与酒精浓度的关系如图乙所示．接通电源，当传感器酒精浓度增大时，下列说法正确的是

A．电流表的示数变小

B．电压表的示数变大

C．电流表的示数与电压表的示数的比值变小

D．电流表的示数与电压表的示数的比值变大

2．小海设计了一种测定油箱内油量的模拟装置，如图所示，其中电源两端电压保持不变，R0是定值电阻，R是滑动变阻器的电阻片，滑动变阻器的滑片P跟滑杆的一端连接，滑杆可以绕固定轴O转动，另一端固定着一个浮子．油箱中的油量减少时，浮子随油面下降，带动滑杆使变阻器的滑片P向上移动，从而引起电流表的示数发生变化．下列说法中正确的是()

A．电流表示数变小时，表明油箱中的油量减少

B．电流表示数变小时，电阻R0两端电压变大

C．当油箱中的油量减少时，电流表示数变大

D．当油箱中的油量减少时，变阻器R连入电路的电阻变小

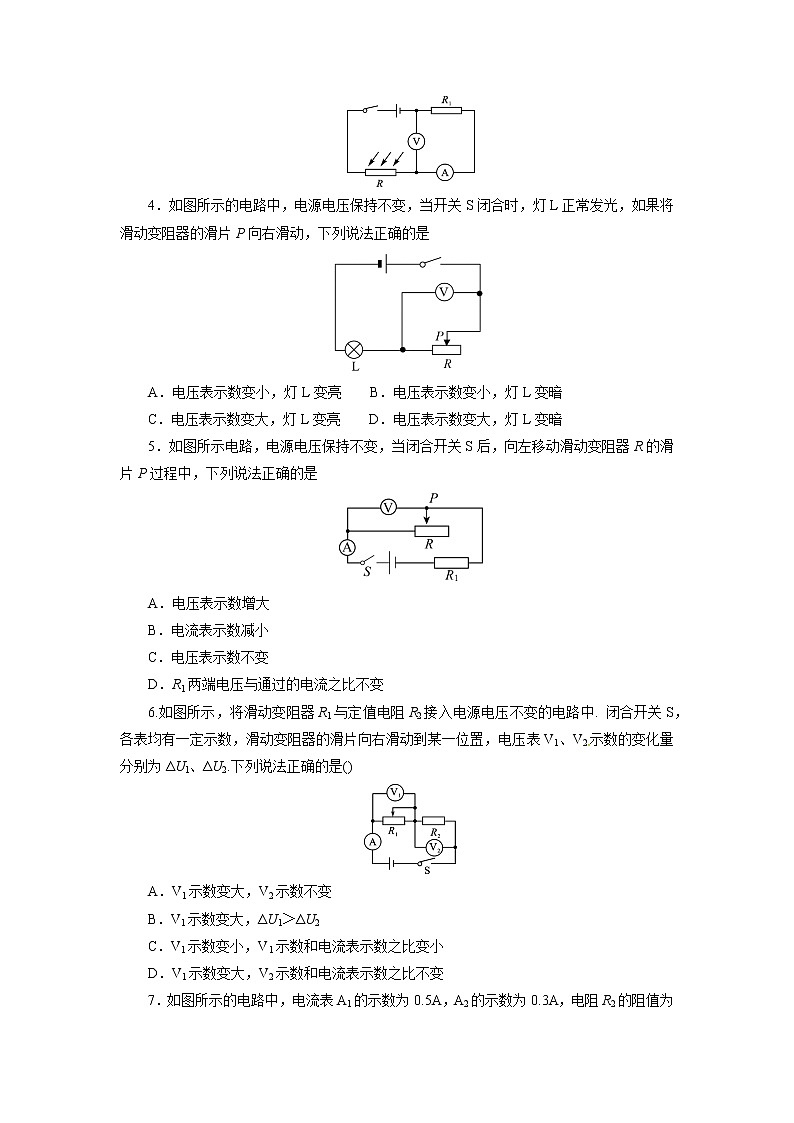

3．如图，R为光敏电阻，其阻值随光照强度的增大而减小，R1是定值电阻．闭合开关，逐渐增大光敏电阻上的光照强度，电表示数变化情况是()

A．电流表示数变小，电压表示数变大

B．电流表示数变大，电压表示数变小

C．电压表和电流表示数的比值将变小

D．电流表和电压表示数均变大

4．如图所示的电路中，电源电压保持不变，当开关S闭合时，灯L正常发光，如果将滑动变阻器的滑片P向右滑动，下列说法正确的是

A．电压表示数变小，灯L变亮    B．电压表示数变小，灯L变暗

C．电压表示数变大，灯L变亮    D．电压表示数变大，灯L变暗

5．如图所示电路，电源电压保持不变，当闭合开关S后，向左移动滑动变阻器R的滑片P过程中，下列说法正确的是

A．电压表示数增大

B．电流表示数减小

C．电压表示数不变

D．R1两端电压与通过的电流之比不变

6.如图所示，将滑动变阻器R1与定值电阻R2接入电源电压不变的电路中. 闭合开关S，各表均有一定示数，滑动变阻器的滑片向右滑动到某一位置，电压表V1、V2示数的变化量分别为ΔU1、ΔU2.下列说法正确的是()

A．V1示数变大，V2示数不变

B．V1示数变大，ΔU1＞ΔU2

C．V1示数变小，V1示数和电流表示数之比变小

D．V1示数变大，V2示数和电流表示数之比不变

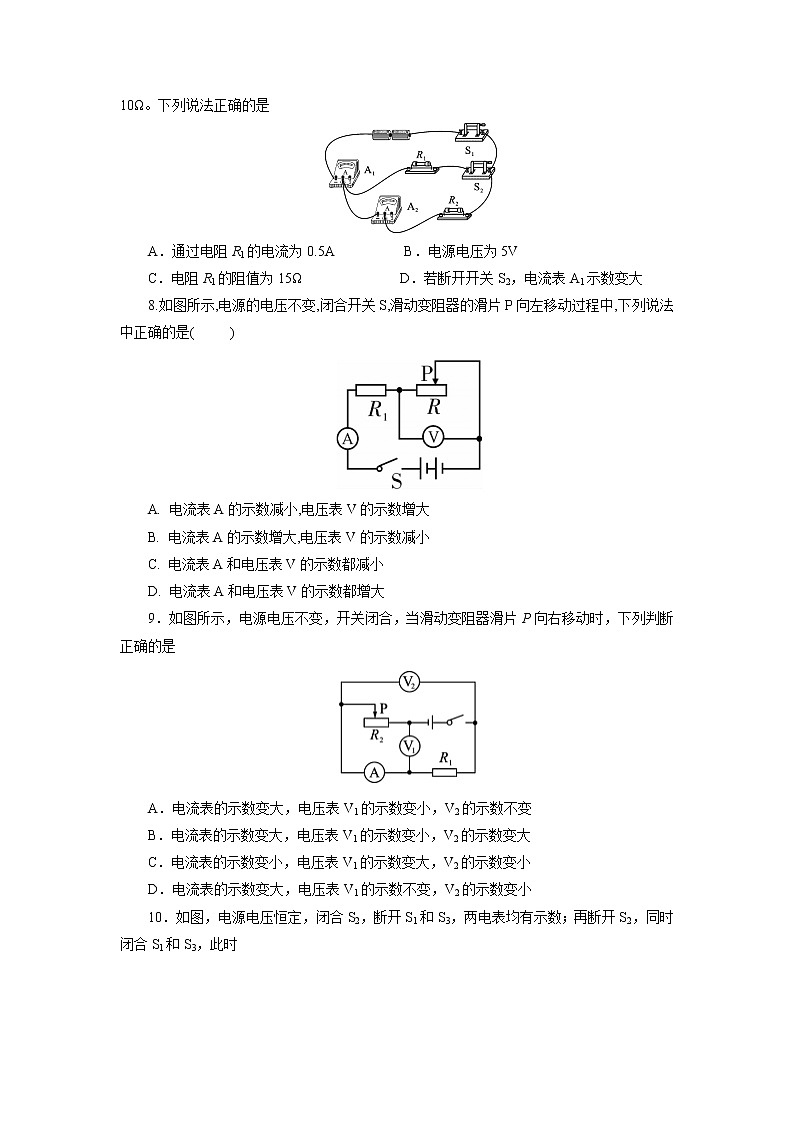

7．如图所示的电路中，电流表A1的示数为0.5A，A2的示数为0.3A，电阻R2的阻值为10Ω。下列说法正确的是

A．通过电阻R1的电流为0.5A          B．电源电压为5V

C．电阻R1的阻值为15Ω              D．若断开开关S2，电流表A1示数变大

8.如图所示,电源的电压不变,闭合开关S,滑动变阻器的滑片P向左移动过程中,下列说法中正确的是(     )

A. 电流表A的示数减小,电压表V的示数增大

B. 电流表A的示数增大,电压表V的示数减小

C. 电流表A和电压表V的示数都减小

D. 电流表A和电压表V的示数都增大

9．如图所示，电源电压不变，开关闭合，当滑动变阻器滑片P向右移动时，下列判断正确的是

A．电流表的示数变大，电压表V1的示数变小，V2的示数不变

B．电流表的示数变大，电压表V1的示数变小，V2的示数变大

C．电流表的示数变小，电压表V1的示数变大，V2的示数变小

D．电流表的示数变大，电压表V1的示数不变，V2的示数变小

10．如图，电源电压恒定，闭合S2，断开S1和S3，两电表均有示数；再断开S2，同时闭合S1和S3，此时

A．电流表示数变小，电压表示数变大

B．电流表示数变大，电压表示数变小

C．两表示数均变小

D．两表示数均变大

11．如图所示电路，电源电压不变，闭合开关，当滑动变阻器的滑片P向右移动的过程中，下列说法正确的是

A．电流表的示数变小      B．电压表的示数变小

C．小灯泡的亮度变暗      D．电压表的示数不变

12．如图所示，当闭合开关S，滑动变阻器滑片P向右滑动过程中，下列说法正确的是

A．电流表A示数变小     B．灯泡L的亮度变亮

C．电压表V1示数变大    D．电压表V2示数变小

13．如图所示电路，电源电压保持不变，开关S闭合后，再闭合开关S1时，发生变化的是

A．灯L的亮度       B．电压表V的示数

C．电流表A的示数   D．电流表A1的示数

14．在如图所示的电路中，闭合开关，电源电压保持不变，当滑动变阻器的滑片P向右移动的过程中，下列说法正确的是

A．电流表的示数变小，电压表的示数变大

B．电流表的示数变大，电压表的示数变小

C．电流表的示数不变，电压表的示数不变

D．电流表的示数变小，电压表的示数不变

15．某同学设计的煤气检测电路如图所示，电源电压不变，R为定值电阻，Q为气敏元件，其阻值随煤气浓度的升高而增大，闭合开关S，当煤气浓度升高时，下列判断正确的是

A．电流表示数变小，输出信号电压Uab变大

B．电流表示数变大，输出信号电压Uab变大

C．电流表示数变小，输出信号电压Uab不变

D．电流表示数变大，输出信号电压Uab减小

16．如图所示电路，电源电压恒定。R1为定值电阻，R2为滑动变阻器。闭合开关S后，在滑动变阻器的滑片P由b向a滑动的过程中，电流表A的示数将＿＿＿，电压表V1的示数将＿＿＿，电压表V2的示数与电流表A的示数之比将＿＿＿。（均选填“变大”、“变小”或“不变”）

17．如图是酒驾检测中酒精测试仪的简化电路图。R0为定值电阻，R1为气敏电阻，它的阻值随酒精气体浓度增大而减小.闭合开关，电源电压保持不变，若驾驶员呼出的酒精气体浓度越大，测试仪的电路中电流越________，电压表示数越________。

18．成绵乐高铁开通以来，极大地促进了沿线经济发展，为保障列车安全运行，列车上安装有烟雾报警装置。如图所示是列车上烟雾报警的简化原理图。电源电压保持不变，R0为定值电阻，光敏电阻R的阻值随光照强度的减弱而增大，当电路中的电流减小至某一数值时报警器开始报警。当有烟雾遮挡射向光敏电阻R的激光时，电流表示数＿＿＿＿，电压表示数＿＿＿＿。(选填“增大”、“减小”或“不变”)

19．如图，电源电压恒定，R1=30Ω，R2=60Ω，当开关S3闭合，S1、S2都断开时，电流表的示数为0.1A，则电源电压是________V；当开关S3断开，S1、S2都闭合时，电流表的示数是_________A。

20．如甲图所示的电路中，电源电压恒定，R0为定值电阻，R为滑动变阻器。闭合开关S后，在移动滑片P的过程中，电流表的示数I与R的阻值关系图象如乙图所示。电压表的示数U与R的阻值关系图象如丙图所示。则R0的阻值为＿＿＿＿Ω，电源电压为＿＿＿＿V。

参考答案

1. D　2.A　3. D　4. D　5.D　6. D　7. C　 8. B   9. B　10. D  11. D  12. A

13. C  14. C  15. A

16.变大变大变小

17.大大

18.减小增大

19.9   0.45

20.10   24
